固溶温度对GH4742合金力学性能及γ' 相的影响

图1 不同固溶温度下GH4742合金的应力-应变曲线

Fig.1 Stress-strain curves of GH4742 superalloy under different solution temperature (a) Room temperature; (b) 650℃

图2给出了固溶温度对GH4742合金持久性能的影响。可以看出，经过固溶处理后的合金其持久性能明显提高，且随着固溶温度的提高其持久断裂时间显著增加，如图2a所示。随着固溶温度的提高延伸率和断面收缩率不断降低，如图2b所示。

图2

图2 固溶温度对GH4742合金持久性能的影响

Fig.2 Effect of solution temperature on rupture properties of GH4742 superalloy (a) creep rupture time; (b) plasticity index

2.2 GH4742合金的EBSD 晶界分布

图3给出了不同工艺条件GH4742合金的EBSD晶界分布，图中黑色为大角度晶界HAGB(High-angle grain boundaries, >15°)，红色为小角度晶界LAGB(Low-angle grain boundaries, 2°~15°)，绿色为Σ3晶界，紫色为Σ9晶界，蓝色为Σ27晶界。从图3可以看出，在锻态GH4742合金基体中，未发生动态再结晶的变形晶粒内分布着大量的小角度晶界，而发生动态再结晶的细小晶粒内有大量的孪晶界，如图3a所示。在1080℃固溶处理后，基体中仍然保留着大量未发生再结晶的变形晶粒，但是变形晶粒内的小角度晶界比例明显降低，如图3b所示；固溶温度为1100℃时未发生再结晶的变形晶粒的比例明显降低，晶粒尺寸增大，如图3c所示；固溶温度为1120℃时未发生再结晶的变形晶粒消失，晶粒尺寸显著增大，且随着晶粒的长大孪晶界显著增加，如图3d所示。表2列出了用EBSD统计的不同工艺条件下的EBSD晶界比例和有效晶粒尺寸。从表2可以看出，固溶温度为1080℃时LAGB比例略微降低，Σ3孪晶界比例提高，而Σ9晶界、Σ27晶界的比例和晶粒尺寸变化较小；随着固溶温度的提高LAGB比例显著降低，孪晶界比例、有效晶粒尺寸显著增加。

图3

图3 不同工艺条件的试样的EBSD 晶界分布

Fig.3 EBSD grain boundary distribution map of the sample under different process (a) forged; (b) 1080℃+780℃; (c) 1100℃+780℃; (d) 1120℃+780℃

表2 不同工艺条件下EBSD晶界比例以及晶粒尺寸

Table 2 Proportion of EBSD grain boundary and grain size under different process

	GB/%		CSL /%			Grain size /μm
	HAGB	LAGB	CSL Σ3	CSL Σ9	CSL Σ27	Grain size /μm
Forged	79.9	20.1	10.2	0.52	0.19	10.7
1080	81.3	18.7	13.2	0.76	0.19	11.0
1100	86.6	13.4	31.5	1.56	0.35	20.6
1120	96.8	3.2	58.6	1.51	0.22	111.2

新窗口打开| 下载CSV

2.3 GH4742合金中 γ′ 相的形貌

图4给出了不同工艺条件对GH4742合金中γ'相的影响。可以看出，锻态GH4742合金基体中分布着大量的一次和二次γ'相以及少量的三次γ'相，如图4a所示；在1080℃固溶空冷后基体中仍然有大量未溶解的粗大一次γ'相和冷却过程中形成的二次γ'相和三次γ'相，如图4b所示。随着固溶温度的提高在1100℃固溶空冷后粗大的一次γ'相明显溶解，基体主要是少量一次γ'相+二次γ'相+三次γ'相，如图4c所示；在1120℃固溶空冷后基体中的一次γ'相已全部溶解，基体主要为二次γ'相+三次γ'相，如图4d所示。

图4

图4 不同工艺的GH4742合金中γ'相的形貌

Fig.4 Morphology of γ' phase in GH4742 alloy under different process conditions (a) forged; (b) 1080℃+780℃; (c) 1100℃+780℃; (d) 1120℃+780℃

图5给出了用等效面积的方法统计的在不同温度固溶的GH4742合金中γ'相的体积分数和尺寸。随着固溶温度的提高一次γ'相的体积分数显著降低，二次γ'相的体积分数不断提高，三次γ'相的体积分数变化较小，如图5a所示；同时，随着固溶温度的提高一次、二次γ'相的尺寸显著增大，但是固溶温度对三次γ'相的尺寸影响较小，如图5b所示。

图5

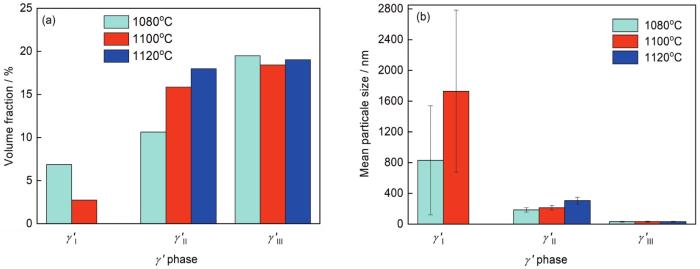

图5 固溶温度对GH4742合金γ'相体积分数和尺寸的影响

Fig.5 Effects of different solution temperatures on volume fraction and size distribution of γ' phase in GH4742 superalloy (a) Volume fraction of γ' phase; (b) Size distribution of γ' phase

3 讨论

3.1 固溶温度对GH4742合金组织、性能和亚结构的影响

在1080 ℃固溶时处于γ+γ'两相区，未溶解的γ'相阻止了晶粒的长大，细化了晶粒，平均晶粒尺寸为11.0 μm，具有较好的室温力学性能(图1a)。但是，晶粒细小则晶界较多，在高温下晶界成为裂纹扩展的薄弱环节，使合金的高温性能降低(图1b、图2)。固溶温度为1120℃时γ'相全部溶解，晶粒显著长大，晶粒尺寸达到111.2 μm，室温力学性能显著降低，但是基体内晶界数量的大幅减少使高温力学性能提高。固溶温度为1100℃时晶粒尺寸适中为20.6 μm，室温和高温力学性能良好。使用Hall-Petch强化模型可定量计算晶界强化，晶界强化引起的强化增量为^[8]

σ_{H P} = α G b^{1 / 2} d^{- 1 / 2}

(1)

式中α为常数(0.3~0.6)，d为平均晶粒尺寸。计算结果表明，固溶温度为1080℃、1100℃、1120℃时晶界强化产生的强化增量分别为114~228 MPa、84~168 MPa、36~72 MPa。固溶温度为1080℃和1120℃时晶界强化的强度计算差值 $Δ σ_{H P}$ 为78~156 MPa，两者实际测试的室温屈服强度差值 $Δ σ_{Y}$ 为150 MPa，室温测试的屈服强度差值在晶界强化引起的强化增量变化范围内。可以看出，晶粒尺寸的差异是影响基体强度重要因素。锻态基体内保留着大量未发生再结晶的粗大变形晶粒，这些晶粒内分布着大量比例为20.1%的小角度晶界。在1080℃固溶后基体未完全发生静态再结晶，基体内保留着大量未发生再结晶的粗大变形晶粒，小角度晶界的比例略微下降(为18.7%)。在1120℃固溶后基体已发生充分静态再结晶，小角度晶界的比例显著降低(仅为3.2%)。小角度晶界由位错组成。低层错能的Ni基高温合金其扩展位错区较宽，很难通过束集而发生交滑移。但是在1080℃高温固溶后位错可借助外界提供的热激活能和空位扩散进行攀移，使滑移面上不规则的位错运动和重新分布，最终沿垂直于滑移方向排列并形成具有一定取向差的位错墙(小角度晶界)，如图6a所示。同时，在1080℃固溶后基体中生成了有大量位错的细小亚晶，如图6b所示。在1100℃固溶后位错滑移和攀移的能力进一步提高，攀移使同一位滑移面上的异号位错抵消而形成亚晶界，基体内的位错密度进一步降低，如图6c所示；固溶温度的提高使发生静态再结晶形成的亚晶明显长大，并且晶内的位错数量也显著降低，如图6d所示。锻态和在1080℃固溶后粗大变形的晶粒内分布着较高密度的位错，这些位错在高温高应力下(650℃/823 MPa)下的滑移和攀移使基体不断软化而最终发生断裂，使持久断裂时间降低。同时，基体内的晶粒大小不均匀，高温高应力(650℃/823 MPa)使大小晶粒的交界处易产生应力集中而形成裂纹，也是使持久断裂时间较低的重要原因。

图6

图6 不同固溶温度下基体内位错的组态

Fig.6 Dislocation configuration in the matrix under different solution temperatures (a) dislocation wall, 1080℃; (b) dislocation nets, 1080℃; (c) dislocation wall, 1100℃; (d) dislocation nets, 1100℃

锻态粗大的变形晶内的Σ3孪晶界主要分布在细小的晶粒内，其比例为10.2%。同时，基体中少量的Σ9、Σ27高阶孪晶界(图3a)降低了再结晶晶粒长大的晶界能^[9]。在1080℃固溶后Σ3孪晶界比例略微提高到13.2%，Σ9和Σ27高阶孪晶界的变化较小；在1120℃固溶后Σ3孪晶界的比例显著提高到58.6%，随着晶粒尺寸的增大Σ3孪晶界显著增大(图3d)，固溶温度的提高促进了孪晶取向Σ3(60°/111)孪晶界的形成。同时，Σ9(38.9°/101)、Σ27a(31.6°/110)以及Σ27b(35.4°/210)高阶孪晶界的比例也明显提高。根据CSL规则^[10]，Σ3边界之间的相互作用可形成Σ9边界(Σ3+Σ3=Σ9)(图3中的箭头标记)。当一个Σ9边界遇到另一个Σ3边界时生成一个新的Σ3边界(Σ3+Σ9=Σ3)(图3中的箭头标记)或一个Σ27边界(Σ3+Σ9=Σ27)。高阶孪晶界具有较高的迁移率，在高温下逐渐失去其共格特征(角度/轴)，随后转化为一般的大角度晶界^[11]，加速了晶粒的粗化。

3.2 固溶温度对 γ' 相析出的影响

固溶温度的提高加速了一次γ'相的溶解，使其比例显著降低。这些溶解的一次γ'相在随后的冷却过程中转化为二次γ'相和三次γ'相。同时，固溶温度的提高使冷却过程中经历的高温区间增大，为二次γ'相的析出和长大创造了条件，使其比例和尺寸增大。在不同温度固溶后三次γ'相析出经历的低温区间段相同，因此固溶温度对其析出的比例和尺寸影响较小。不同比例和尺寸的γ'相对强度有明显的影响。建立GH4742合金在不同温度固溶后γ'相的强化模型和晶界强化模型，可定量计算其不同类型γ'相产生的强化增量和晶界强化增量，可更好地调整优化固溶温度，最大程度地发挥γ'相的强化效果和细化晶粒的作用。γ'相的强化方式，主要有弱耦合有序强化、强耦合有序强化和Orowan绕过强化^[12,13]。

图7给出了γ'相不同强化机制的示意图。γ'相为LI₂有序结构，γ'相的尺寸较小时位错可切过γ'粒子在γ'相内部形成反相畴界(APB, Anti-phase boundary)，从而产生有序强化。位错必须成对地穿过γ/γ'结构运动，尾随的位错消除了领先位错产生的反相畴界。当两对位错间距与粒子直径相差较大时，这对位错不能同时存于单个细小的γ'相中，如图7a所示。尾随的位错落后于领先的位错，两者之间有缺陷的γ'相产生的剪切力来自于所加的切应力，产生的强化为弱耦合强化。γ'相尺寸较大时位错对间距与γ'相尺寸相当，在领先的位错没有完全切过γ'相时尾随的位错已进入γ'相中，如图7b所示。尾随位错必须克服位错间的弹性斥力以消除反相畴界，产生的强化为强耦合强化。γ'相尺寸继续增大时，位错线绕着γ'相发生弯曲形成位错环，位错线的其余部分则越过粒子继续移动，位错通过γ'相的方式由切过机制转为Orowan绕过机制。不同强化机制相应的强化增量为^[14~16]：

图7

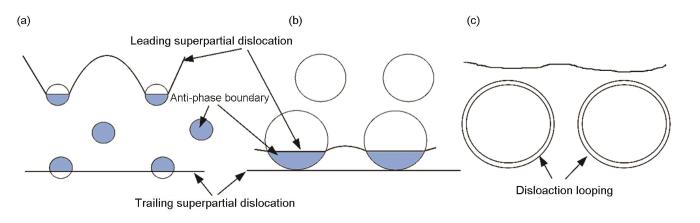

图7 不同强化机制下位错与γ'粒子相互作用的示意图

Fig.7 Schematic diagram of interaction between dislocation and γ' particles under different strengthening mechanisms (a) weak pair-coupling strengthening; (b) strong pair-coupling strengthening; (c) Orowan bypassing strengthening

弱耦合有序强化

Δ σ_{W e a k} = M \frac{γ_{A P B}}{2 b} [{(\frac{6 γ_{A P B} r f}{π G b^{2}})}^{1 / 2} - f]

(2)

强耦合有序强化

Δ σ_{S t r o n g} = \sqrt[]{\frac{3}{2}} M (\frac{G b}{r}) f^{1 / 2} \frac{ω}{π^{3 / 2}} {(\frac{2 π γ_{A P B} r}{ω G b^{2}} - 1)}^{1 / 2}

(3)

Orowan绕过强化

Δ σ_{O r o w a n} = 0.101 \frac{M G b f^{1 / 2}}{r (0.854 - 1.2 f^{1 / 2})} l n (\frac{1.2 r}{b})

(4)

式中M为Taylor因子(M=2.8)，γ_APB为反相畴界能(0.1~0.3 J/m²)^[13]，ƒ为Ni₃Al粒子的体积分数，r为平均粒子半径，G为切变模量(80 GPa)，b为伯氏矢量值(0.25 nm)，ω为无量纲常数(ω=1)。

γ'相的强化是以上几种强化方式的叠加。运用合适的叠加法归纳各种强化机制对强度的贡献值，得到γ'相强化总强度

σ_{T} = {[(Δ σ_{w} + Δ σ_{s})^{k} + Δ σ_{_{O}}^{k}]}^{\frac{1}{k}}

(5)

式中k为析出强化叠加指数(1~2)^[12]，k=1.71^[17]。

弱耦合对和强耦合对之间的过渡发生在γ'相粒子的大小使领先位错的切割力不能完全穿透γ'相颗粒的一半时，既发生在位错线张力等于粒子排斥力时，此时临界半径为 $r_{m} \approx G b^{2} / 2 γ_{A P B}$ ^[15]。计算结果表明，临界转换半径约为20 nm(γ_APB=0.2 J/m²)，但是γ'相的体积分数和反相畴界能γ_APB对临界转换尺寸也有一定的影响。图7给出了不同γ'相体积分数和反相畴界能γ_APB对不同强化机制临界半径的影响。可以看出，随着γ'相体积分数f的增大强弱耦合临界转换尺寸r_C随之适当增大。随着反相畴界能γ_APB的增大强弱耦合临界转换尺寸r_C显著减小，如图8a所示。切过与绕过临界转换半径r_C也随着γ'相体积分数f的增大而增大，随着反相畴界能γ_APB的增大而减小，如图8b所示。

图8

图8 反相畴界能和体积分数对γ'相不同强化机制中临界半径的影响

Fig.8 Effect of anti-phase boundary energy and volume fraction on γ' phase critical radius of different strengthening mechanisms (a) Critical transformation radius of strong-weak coupling; (b) Critical transformation radius of shearing-bypassing

表3列出了反相畴界能γ_APB为0.2 J/m²时固溶温度对γ'相粒子尺寸、体积分数以及强化增量的影响，其中γ'相尺寸和体积分数在图5中给出。从表3可以看出，一次γ'相尺寸较大，其尺寸远大于切过与绕过转变的临界尺寸(80~124 nm)，强化方式主要为绕过机制强化，产生的强化增量较低。二次γ'相尺寸较小，但是明显高于强弱耦合转变的临界尺寸(23~27 nm)，因此强化方式为强耦合有序强化。在固溶温度不同的条件下，二次γ'相产生的强化增量变化较大。在1080℃固溶后二次γ'相尺寸最小，但是体积分数最低，强化增量 $Δ σ_{S t r o n g}$ 为218 MPa；在1100℃固溶后尽管二次γ'相的尺寸增大，但是体积分数显著增大，强化增量 $Δ σ_{S t r o n g}$ 最高约为250 MPa；在1120℃固溶后二次γ'相的尺寸最大而体积分数最高，强化增量 $Δ σ_{S t r o n g}$ 约为224 MPa；三次γ'相的尺寸较小但是体积分数最高，并且三次γ'相的尺寸明显小于强弱耦合转变的临界尺寸，强化方式为弱耦合强化。固溶温度对三次γ'相的尺寸、体积分数影响较小，因此三次γ'相产生的强化增量变化较小，强化增量接近350 MPa。在1080℃、1100℃、1120℃固溶后叠加产生的最终强化增量 $Δ σ_{T}$ 分别为572 MPa、597 MPa、572 MPa， $Δ σ_{T}$ 变化较小。

表3 不同工艺条件下γ'相的粒子尺寸、体积分数以及强化增量

Table 3 Size, volume fraction and strengthening increment of γ' phase under different process conditions

	Strengthening mechanism	1080 ℃			1100 ℃			1120 ℃
	Strengthening mechanism	r / nm	f / %	$Δ σ$ / MPa	r / nm	f / %	$Δ σ$ / MPa	r / nm	f / %	$Δ σ$ / MPa
γ'_Ⅰ	Orowan bypasing	415.4	6.9	54.0	864.5	2.7	15.0	-	-	-
γ'_Ⅱ	Strong-coupling	93.0	10.6	218.0	106.2	15.9	251.1	152.9	18.0	224.0
γ'_Ⅲ	Strong-coupling	15.8	19.5	347.8	15.9	18.4	345.9	15.9	19.0	348.3
$Δ σ_{T}$				572			598			572

Note:r—mean radius of γ' phase, f—volume fraction of γ' phase, $Δ σ$ —strengthening increment of γ' phase of different sizes, $Δ σ T$ —total strengthening increment of γ' phase

新窗口打开| 下载CSV

4 结论

(1) 随着固溶温度的提高GH4742合金的室温强度逐渐降低，而断后延伸率和断面收缩率变化较小。随着固溶温度的提高高温强度逐渐提高，而高温塑性逐渐降低。固溶温度为1100℃时GH4742合金具有良好的室温和高温力学性能。

(2) 锻态和在1080℃亚固溶时基体中大量未发生静态再结晶的粗大变形晶粒具有较高的LAGB比例，且晶粒大小不均匀，持久性能较低。随着固溶温度的提高基体静态再结晶比例提高，基体内LAGB的比例降低。基体内的高阶Σ9、Σ27孪晶界比例提高和晶粒粗化显著，使材料的持久性能提高。

(3) 随着固溶温度的提高基体内一次γ'相的体积分数显著降低、尺寸增大，产生的强化增量最低；二次γ'相的体积分数和尺寸均增加，强化增量的变化较大，在1100℃固溶强化的增量最高约为250 MPa；三次γ'相的体积分数和尺寸的变化较小，产生的强化增量接近350.0 MPa。在不同固溶温度下叠加后的强化增量变化较小，晶粒粗化是基体强度降低的主要原因。
