最新录用 | 当期目录 | 过刊浏览 | 热点文章 | 虚拟专辑 | 阅读排行 | 下载排行 | 引用排行 | 期刊订阅

材料研究学报, 2026, 40(8): 624-630 DOI: 10.11901/1005.3093.2025.348

研究论文

SiCf/SiC复合材料用B-N-Si新型界面相的高通量制备与性能研究

雷一明1, 石金瑜1,2, 吕熙睿1, 张洁,1, 王京阳1

1.中国科学院金属研究所 沈阳材料科学国家研究中心 沈阳 110016

2.中国科学技术大学材料科学与工程学院 沈阳 110016

High-throughput Screening of a Novel B-N-Si Interphase for Continuous SiC Fiber Reinforced SiC Ceramic Matrix Composites

LEI Yiming1, SHI Jinyu1,2, LV Xirui1, ZHANG Jie,1, WANG Jingyang1

1.Shenyang National Laboratory for Materials Science, Institute of Metal Research, Chinese Academy of Sciences, Shenyang 110016, China

2.School of Materials Science and Engineering, University of Science and Technology of China, Shenyang 110016, China

通讯作者: 张 洁，研究员，jiezhang@imr.ac.cn，研究方向为极端环境陶瓷涂层应用基础

收稿日期: 2025-11-26   修回日期: 2026-01-09

基金资助: 国家重点研发计划(2022YFB3707700)

Corresponding authors: ZHANG Jie, Tel:(024)23970490, E-mail:jiezhang@imr.ac.cn

Received: 2025-11-26   Revised: 2026-01-09

Fund supported: National Key Research and Development Program of China(2022YFB3707700)

作者简介 About authors

雷一明，男，1992年生，博士

摘要

连续碳化硅纤维增强碳化硅陶瓷基复合材料(SiCf/SiC)中，界面相通常对载荷传递、界面解离及纤维保护起着关键作用，进而决定了复合材料的力学性能、热力学稳定性及耐腐蚀性。针对热解碳和六方氮化硼等传统界面相高温水蒸气氧化性能较差的瓶颈，本研究聚焦B-N-Si新型界面相。采用高通量组合材料芯片制备及表征技术，系统研究了Si含量对其结构、力学性能以及抗高温水蒸气氧化性能的影响。结果表明，在室温沉积的B-N-Si薄膜均为非晶结构，且掺杂的硅原子倾向于取代硼原子形成Si-N键。Si含量(原子分数)为7.57%~19.66%的薄膜均满足裂纹偏转的力学判据，具有理想的增韧潜力；Si含量高于11.76%的薄膜在900 ℃、90%H2O-10%O2条件下因氧化生成B2O3‧SiO2玻璃相而膨胀，具有优异的自愈合能力和抗氧化性能。

关键词： 材料表面与界面; 组合材料芯片; 界面相; 裂纹偏转; 水蒸气氧化

Abstract

Continuous SiC fiber reinforced SiC ceramic matrix composites are promising high-temperature structural materials for aerospace applications, whose performance is strongly influenced by the interphase between the fiber and the matrix. Although traditional interphases such as pyrolytic carbon and hexagonal boron nitride possess a layered structure, the resistance against high-temperature steam oxidation is relatively poor. This work focused on the B-N-Si ternary system as a novel interphase candidate. The effect of Si content on the structure, mechanical properties, and high-temperature water vapor oxidation behavior of B-N-Si interphase material were systematically investigated by means of high-throughput fabrication and characterization technique. The results showed that all B-N-Si coatings deposited at room temperature exhibited an amorphous structure, with silicon atoms preferentially replacing boron atoms and forming Si-N bonds. When silicon content was in the range of 7.57%-19.66% (atomic fraction), all coatings satisfied the mechanical requirements for crack deflection. Moreover, when the silicon content exceeds 11.76%, the coatings could swell up after oxidation at 900 oC in a 90%H2O-10%O2 atmosphere due to the formation of B2O3·SiO2 glass phase, exhibiting remarkable self-healing capability and oxidation resistance.

Keywords： surface and interface in the materials; combinatorial material chip; interphase; crack deflection; steam oxidation resistance

PDF (8347KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

雷一明, 石金瑜, 吕熙睿, 张洁, 王京阳. SiCf/SiC复合材料用B-N-Si新型界面相的高通量制备与性能研究[J]. 材料研究学报, 2026, 40(8): 624-630 DOI:10.11901/1005.3093.2025.348

LEI Yiming, SHI Jinyu, LV Xirui, ZHANG Jie, WANG Jingyang. High-throughput Screening of a Novel B-N-Si Interphase for Continuous SiC Fiber Reinforced SiC Ceramic Matrix Composites[J]. Chinese Journal of Materials Research, 2026, 40(8): 624-630 DOI:10.11901/1005.3093.2025.348

连续碳化硅纤维增强碳化硅陶瓷基复合材料(SiCf/SiC)具有优异的高温力学性能、抗氧化性和热力学稳定性，可用于制造航空发动机涡轮叶片、燃烧室内衬套以及核反应堆[1~4]。SiCf/SiC复合材料中纤维与基体之间的界面相作为良好的“熔断”材料，可以阻止纤维被侵蚀，并有效传递纤维和基体之间的载荷。合适的界面相能显著提高复合材料的服役性能[5~7]。

目前，SiCf/SiC复合材料的典型界面相是热解碳(PyC)和六方氮化硼(h-BN)。这两类材料的优势在于，其弱结合的层状结构使纤维/基体间的裂纹偏转从而使复合材料强韧化，但是其抗高温水蒸气氧化性能较低。PyC在较低的温度(~450 ℃)即开始氧化，使复合材料的性能严重降低[8,9]。h-BN的氧化产物(B2O3)在高温下能使裂纹自愈合，比PyC的抗氧化性能更好。但是在实际服役环境中B2O3与水蒸气发生反应生成气态产物，留下的开放通道不能阻挡水氧腐蚀介质的侵入，导致复合材料的强度降低、脆性提高[10,11]。向BN界面相中掺杂改性元素，可提高其抗氧化性能[12]。例如，在BN中掺杂7.6%~28.6% (原子分数)Si的薄膜，在1200 ℃氧气环境的质量损失比BN降低2~3个数量级[13]。在700 ℃、10%H2O-90%O2 (体积分数)混合气中，Si掺杂量为12.1%和33.7% (原子分数)的SiBN氧化10 h未发生明显的变化；而在相同的条件下BN界面相因生成挥发性气体，陶瓷基复合材料的衰退距离超过240 mm[14]。但是，掺杂元素也扰动BN的弱结合层状结构。掺杂的Si含量(原子分数)超过24.2%时界面相材料的结构由层状结构逐渐转变为具有各向同性的非晶结构，不利于裂纹偏转[15]。目前针对SiBN的高温氧化性能的表征仍局限在600~800 ℃，且缺少针对高水蒸气分压下(PH2O = 90%)的性能表征，难以揭示在高水蒸气分压下Si对BN界面相的氧化及其对复合材料长效稳定性的影响。因此，亟需建立BN基新型界面相材料组分-成键特征-关键性能构效关系，以指导界面相的组分设计和结构优化。

高通量实验技术可在短时间内生成大量材料数据，加速材料研究进程[16~18]。使用物理气相沉积制备的组合材料芯片，可同时制备数百个试样和精确控制成分梯度。结合高通量表征技术(涵盖物相组成、元素成分、力学性能、高温氧化等多维度分析)，可较快优化复杂组分陶瓷材料的成分。本文使用组合材料芯片高通量制备B-N-Si薄膜，研究其成键特征、力学性能和高温氧化性能。

1 实验方法

1.1 薄膜制备

本研究基于组合材料芯片技术获取成分梯度变化、以阵列形式排列的B-N-Si薄膜样品。组合材料芯片的制备在四靶磁控溅射制备系统上进行，四个靶材的中心聚焦在试样台的中心，靶材中心距离试样表面约为100 mm，靶材中心与试样台中心的连线与试样台所在平面的夹角为45°。溅射使用的靶材是BN靶(纯度99.9%)和Si靶(纯度99.9%)，基体是直径为50 mm的圆形单晶氧化铝。溅射开始前先将设备预抽真空到1 × 10-4 Pa以降低残余气体的污染，然后通入高纯氩气和高纯氮气混合气(氮气的含量为10%)保持压强为0.44 Pa。沉积时，将BN靶与功率为200 W的射频电源连接，将Si靶与功率为15 W的直流电源连接。沉积温度为室温，溅射时间为20 h。在溅射过程中用有101个圆孔(直径3 mm)的掩模版覆盖单晶基体，以制备出101个成分呈梯度分布的薄膜试样。

1.2 性能表征

用ESCALAB250型X射线光电子能谱仪(XPS)表征薄膜中元素的化学状态，使用单色化的Al靶(能量为1486.6 eV) X射线源，功率为150 W，X射线束斑的尺寸为500 mm，刻蚀面积为2 mm × 2 mm。测试前对薄膜进行60 s的氩离子刻蚀以去除试样表面的吸附物。用试样表面的污染碳(C 1s，结合能284.6 eV)作为荷电校正标准。对XPS谱中元素峰的面积积分，计算出各元素的含量。使用Bruker AXS型微区X射线衍射仪测定薄膜的相组成，使用Co靶的Kα线作为入射线，入射束斑尺寸直径为1 mm。用Agilent G200型纳米压痕仪测试薄膜的硬度和弹性模量，试样的厚度为1.7~2.7 mm，压入深度为150 nm，忽略基体对薄膜硬度和模量的影响。每个试样测试3~5个点，取其结果的平均值。

对在单晶氧化铝基体上沉积的薄膜试样进行高温水蒸气氧化测试：将试样置于GSL1600X型高温水蒸气氧化炉中，以5 ℃·min-1的速率将温度升至900 ℃。炉腔中的水蒸气由SG-3050型相对湿度发生器产生，湿度误差为0.3%。使用高纯氧气作为载体，将水蒸气通入氧化炉，在氧化测试过程中氧化气氛为H2O-O2混合气(H2O体积的占比90%，O2体积的占比10%，记为90%H2O-10%O2)。实验装置的温度在露点以上，以防止水蒸气冷凝。因为在高温水蒸气氧化测试中氧化铝基体不氧化或挥发，观测到的厚度和形貌变化完全源于薄膜。氧化1 h后，用P-7台阶仪测试薄膜的厚度以分析厚度的变化。使用配有能谱系统的SUPRA 55型扫描电子显微镜(SEM)观察薄膜氧化后的微观形貌。

2 结果和讨论

2.1 B-N-Si组合材料芯片的相结构和化学键合

采用磁控溅射制备技术，以BN和Si为靶材，在室温沉积获得B-N-Si组合材料芯片(图1a)。由于在沉积过程中基体是静止的，101个独立成分点中Si元素的含量沿着相对于Si靶的空间位置梯度分布，变化范围为7.57%~19.66% (原子分数)(图1b)。目前报道的文献中，Si含量处于5%~20%时，B-N-Si既能保持层状结构又具备良好的抗氧化性能[12~15]。本工作中获得组合材料芯片成功覆盖该优选成分区间。

图1

新窗口打开| 下载原图ZIP| 生成PPT

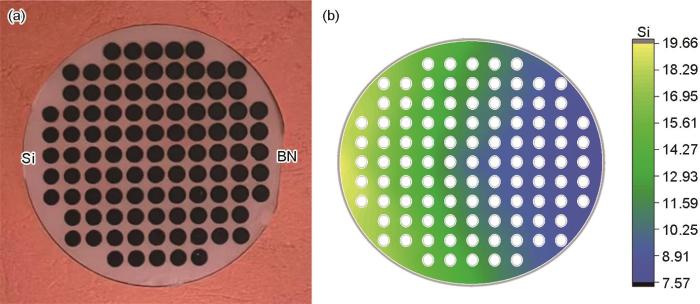

图1   制备在单晶氧化铝上的组合材料芯片光学照片和Si含量分布图

Fig.1   Optical photograph of the combinatorial material chip fabricated on a single crystal alumina substrate (a) and corresponding Si content distribution map (b)


为了揭示B-N-Si薄膜的成分与相组成的映射关系，在101个成分点中聚焦具有代表性Si含量的成分点。鉴于组合材料芯片中Si含量的成分区间为7.57%~19.66%，选取Si含量梯度变化的7.57%、8.22%、11.76%、15.97%和19.66%这5组典型样品进行分析说明。对于B-N-Si薄膜样品，微区XRD (为了简洁，结果未展示)并未观察到任何除了基体的特征峰存在，表明B-N-Si薄膜中未出现结晶相。对于BN薄膜，若要获得结晶化的片层状六方结构，需要的热处理温度为1500~1800 ℃[19,20]。本文在室温沉积制备B-N-Si薄膜，因此倾向于表现为非晶结构。

对B-N-Si薄膜试样进行XPS分析以明确其中各元素的键合状态，图2给出了5种代表性薄膜的XPS谱。从N 1s谱(图2a)可以看出，随着Si含量的提高XPS峰的峰位由397.4 eV移至397.2 eV。其原因是，B-N-Si体系的N-B键和N-Si键对应的结合能分别为398.3 eV和397.4 eV[21]，表明随着Si含量的提高N-Si键的占比随之提高，使XPS峰的峰位移向低能方向。如图2b所示，Si 2p的峰位介于101.2~101.4 eV之间，对应Si-N键；且随着Si含量的提高，Si-N键对应的XPS峰强度随之提高。图2c给出了B 1s谱，其中位于190.2 eV的峰对应B-N键；随着Si含量的提高B-N键的结合能不变，表明Si的加入并未影响B原子的化学环境。基于以上结果可以判定，掺杂的Si原子更倾向于取代BN中的B原子形成Si-N键。模拟计算结果[14]表明：含量为3.0%~11.1%的Si原子会占据BN晶格中B原子的位置，固溶在层状BN结构中；随着Si含量的进一步提高，非晶结构中会出现Si3B x N4-x 构型，使B-N-Si薄膜由层状结构转变为各向同性的非晶结构。Si3B x N4-x 构型中的Si-N键的键长随着Si含量的提高而增大，对应结合能的降低，使Si 2p的峰位移向低能方向。掺杂在B-N-Si薄膜中的Si会优先固溶在BN晶格中B原子的位置，且随着掺杂Si含量的提高非晶结构中Si3B x N4-x 构型的比例随之提高。

图2

新窗口打开| 下载原图ZIP| 生成PPT

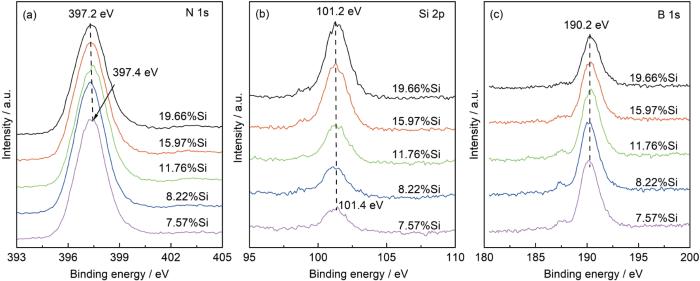

图2   不同Si含量样品的XPS图谱

Fig.2   XPS spectra of the B-N-Si coatings with different Si contents (a) N 1s, (b) Si 2p, (c) B 1s


2.2 B-N-Si组合材料芯片的力学性能

图3给出了B-N-Si薄膜的硬度和模量与Si含量的关系。可以看出，薄膜的硬度范围为8.0~9.9 GPa，弹性模量的范围为119.8~150.2 GPa。在BN中掺杂少量Si时，薄膜的模量迅速减小，因为Si破坏了B-N的强键结合；Si含量为9.65%~15.97%的薄膜，其硬度和模量的变化很小；Si含量超过15.97%的薄膜硬度和模量再次出现降低的趋势，可归因于低模量Si3B x N4-x 构型占比的提高。一般来说，从基体扩展到纤维的裂纹，其尖端存在径向和轴向两个方向的应力场。当径向应力的最大值达到界面分层所需的强度而轴向应力最大值还未达到纤维的强度时，裂纹将在界面偏转。Pompidou和Lamon[22]进行有限元模拟得到了径向最大应力值与轴向最大应力值的比值(σic/σ2c)与界面两侧材料模量之比(E2/E1)的关系，如图4所示。当σic/σ2c≤f(E2/E1)，即曲线下方的部分对应能发生界面解离的区域。特定的E2/E1对应的σic/σ2c越大则发生裂纹偏转的潜能越大，因为界面强度在很大的范围内都能满足裂纹偏转的条件。将薄膜的弹性模量数值代入该裂纹偏转强度判据，在薄膜成分覆盖的范围内(Si含量为7.57%~19.66%)，B-N-Si界面相与SiC纤维间表现出极大的裂纹偏转潜能，且均大幅高于纯相BN材料的裂纹偏转潜能。这表明，Si含量为7.57%~19.66%的B-N-Si薄膜作为界面相可使裂纹偏转，进而使复合材料增韧。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   B-N-Si薄膜的硬度和模量与Si含量的关系

Fig.3   Hardness and modulus of B-N-Si coatings as a function of Si content


图4

新窗口打开| 下载原图ZIP| 生成PPT

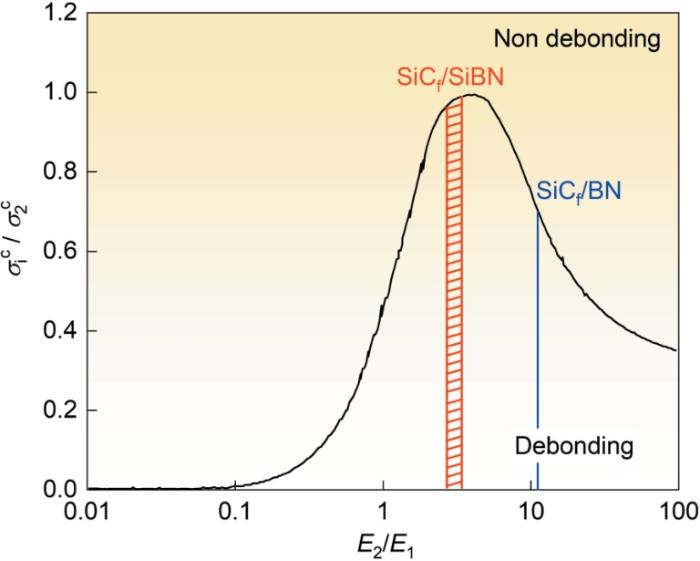

图4   裂纹偏转潜能(σic/σ2c)与两侧材料模量比值E2/E1的关系[22]

Fig.4   Crack deflection potential (σic/σ2c) as a function of the elastic modulus ratio (E2/E1) of the two adjacent materials[22]


2.3 B-N-Si组合材料芯片的高温水蒸气氧化行为

在服役环境中，提高界面相抗高温水蒸气氧化性能的关键在于提高反应产物的自愈合能力。为实现对B-N-Si界面相连续组分高温氧化性能的高通量评价，并建立材料组分与高温水蒸气氧化性能之间的映射关联，本文发展了基于静态高温水蒸气氧化和离位厚度测量的高温水蒸气氧化测试方法。如图5所示，制备态薄膜各成分样本的厚度为1.7~2.7 μm。随着Si含量的提高厚度随之减小，这可归因于溅射过程中BN靶的功率(200 W)远比Si靶的功率(15 W)高，导致接近BN靶成分点处的沉积速率较高。将薄膜在900 ℃、90%H2O-10%O2条件下氧化1 h，则各成分点的厚度增大到2.3~3.1 μm。Si含量为7.57%的薄膜氧化后厚度减小；Si含量超过8.22%时，氧化后的薄膜呈现增厚趋势，且随着Si含量的提高，厚度增长率由8.5%逐渐提高到84.9%。因为氧化引起的尺寸变化为微米量级，而试样的直径为3 mm，故直径的变化可忽略不计。因为薄膜在氧化过程中完全消耗，氧化前后厚度的变化直接反映了氧化物与原始薄膜的体积比，表明氧化层厚度的增加对应了薄膜氧化后体积的膨胀。根据B-N-Si薄膜的体积变化率，计算出Si含量为8.22%~19.66%的薄膜中金属离子体积与金属原子体积之比值(Pilling-Bedworth Ratio, PBR)为1.085~1.849。这表明，Si含量为8.22%~19.66%成分点薄膜的PBR均大于1，生长过程中的氧化膜处于压应力状态，有助于封闭其中的裂纹和孔洞，从而提高反应产物的自愈合能力。

图5

新窗口打开| 下载原图ZIP| 生成PPT

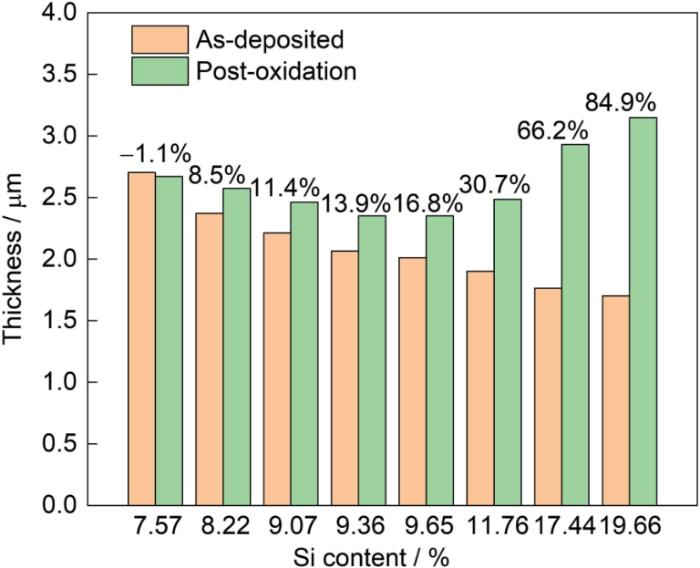

图5   B-N-Si薄膜在900 ℃、90%H2O-10%O2条件下氧化前后的厚度变化

Fig.5   Thickness change of B-N-Si coatings before and after oxidation in 90%H2O-10%O2 at 900 oC


图6给出了薄膜氧化后的典型形貌。从图6a和b可以看出，Si含量较低(7.57%和8.22%)的薄膜，部分表面剥落。随着Si含量提高到11.76% (图6c)，氧化后的薄膜保持完好，未观察到剥落现象，且表面生成了大量突起的岛状产物。能谱分析结果表明，Si元素聚集在岛状产物中。同时，随着Si含量的进一步提高，薄膜表面的岛状产物密度随之提高，但是尺寸减小。因为氧化环境为900 ℃、90%H2O-10%O2，薄膜的氧化产物仍以B2O3和SiO2为主[23]。高温水蒸气腐蚀过程中，B-N-Si薄膜厚度的减小可以归因于B2O3和NO2的挥发，而厚度的增大则源于硼硅酸玻璃B2O3‧SiO2生成引起的体积膨胀。纯BN氧化后产生的B2O3在900 ℃干燥环境中才会挥发，但是其与水蒸气在600 ℃就发生反应生成气体产物[24]。与纯BN相比，B-N-Si体系中SiO2的形成不仅提高了氧化产物的热稳定性，还生成了粘度适中的硼硅酸玻璃增强了薄膜的保护性。B2O3的挥发在薄膜表面残留孔洞，且B2O3‧SiO2氧化产物的粘度随着B2O3含量的降低而提高，Si含量的提高更有利于玻璃相流动性的提高，进而使自愈合能力提高[25]。当B-N-Si薄膜中Si含量大于11.76%时，氧化物层的粘度适中，能在高温下保持较高的流动性，从而形成光滑的表面。

图6

新窗口打开| 下载原图ZIP| 生成PPT

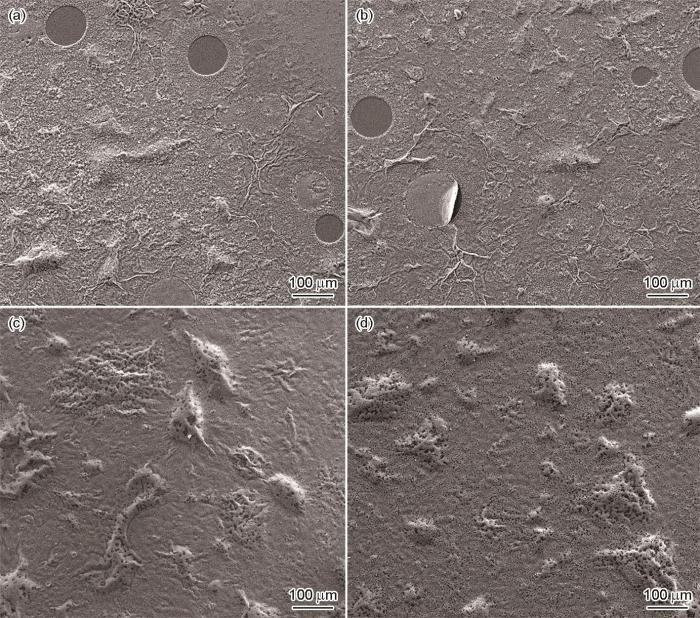

图6   Si含量为7.57%、8.22%、11.76%和17.44%的B-N-Si薄膜在900 ℃、90%H2O-10%O2条件下氧化后的表面形貌

Fig.6   Surface morphologies of B-N-Si coatings with Si content of 7.57% (a), 8.22% (b), 11.76% (c) and 17.44% (d) after oxidation in 90%H2O-10%O2 at 900 oC


SiCf/SiC复合材料作为航空发动机的热端部件服役时，由于燃料的燃烧气体产物中含有5%~10%水蒸气，基体材料可能发生高温水蒸气氧化。为了降低高温水蒸气对SiCf/SiC复合材料的影响，使用BN基界面相可利用氧化产生的体积膨胀和氧化物与基体的粘附实现裂纹自愈合。在高温水蒸气环境中BN基界面相的体积变化，主要受氧化和氧化产物挥发的影响。其中界面相的氧化，主要受氧通过界面相生成氧化物的扩散速率控制；而氧化产物的挥发，则主要受水蒸气分压和扩散通道宽度(即界面相厚度)的影响。例如，界面相厚度小于0.17 μm的SiCf/BN/SiC复合材料在1000 ℃、水分压PH2O=10-5的空气环境中氧化12 h后，BN和SiC氧化生成的B2O3‧SiO2可弥合裂纹；当界面相厚度增加时，BN界面相因加速挥发而失效[26]。同时，较高的水蒸气分压会加速薄膜界面相和基体的退化[27]。Si含量的增加可提高BN基薄膜在高温高水蒸气分压(PH2O = 90%)环境中的体积变化率。Si含量为11.76%~19.66%的B-N-Si薄膜作为界面相时，其在高温水蒸气环境中氧化后体积增大最大值为84.9%，可减缓界面相和基体的衰退。鉴于Si含量处于该成分区间的B-N-Si薄膜同时能够满足裂纹偏转的力学判据，具备理想的增韧潜力。据此优选出B-N-Si薄膜Si的最佳成分为11.76%~19.66%。

3 结论

(1) 在室温沉积的B-N-Si薄膜均具有非晶结构，掺杂的Si原子倾向于取代B原子形成Si-N键。

(2) Si含量为7.57%~19.66%的薄膜均满足裂纹偏转的力学判据，具有理想的增韧潜力。

(3) B-N-Si薄膜的抗高温水蒸气氧化性能依赖于Si含量：低Si含量的薄膜因B2O3挥发而失效；Si含量高于11.76%的薄膜，在900 ℃、90%H2O-10%O2条件下氧化后因生成B2O3‧SiO2玻璃相而体积膨胀，使其具有优异的自愈合性能和抗氧化性能。

参考文献

Diaz O G, Luna G G, Liao Z R, et al.

The new challenges of machining Ceramic Matrix Composites (CMCs): review of surface integrity

[J]. Int. J. Mach. Tools Manuf., 2019, 139: 24

DOI      URL     [本文引用: 1]

Jones R H, Giancarli L, Hasegawa A, et al.

Promise and challenges of SiCf/SiC composites for fusion energy applications

[J]. J. Nucl. Mater., 2002, 307-311(Part 2): 1057

Padture N P.

Advanced structural ceramics in aerospace propulsion

[J]. Nat. Mater., 2026, 15: 804

DOI

Wang P R, Liu F Q, Wang H, et al.

A review of third generation SiC fibers and SiCf/SiC composites

[J]. J. Mater. Sci. Technol., 2019, 35(12): 2743

DOI      URL     [本文引用: 1]

Liu Z F, Li Z Q, Li Q, et al.

Ultra-high strength and toughness continuous SiCf/SiC ceramic matrix composites prepared by an additive manufacturing manipulator

[J]. J. Eur. Ceram. Soc., 2025, 45(6): 117176

DOI      URL     [本文引用: 1]

Morscher G N, Yun H M, Dicarlo J A, et al.

Effect of a boron nitride interphase that debonds between the interphase and the matrix in SiC/SiC composites

[J]. J. Am. Ceram. Soc., 2004, 87: 104

DOI      URL

Chen M L, Pan L, Xia X D, et al.

Boron nitride (BN) and BN based multiple-layer interphase for SiCf/SiC composites: A review

[J]. Ceram. Int., 2022, 48(23): 34107

DOI      URL     [本文引用: 1]

Ji S Y, Liang B, Hu C L, et al.

Mechanical properties and oxidation behaviors of self-healing SiCf/SiC-SiBCN composites exposed to H2O/O2/Na2SO4 environments

[J]. Acta Metall. Sin. (Engl. Lett.), 2023, 36(11): 1909

DOI      [本文引用: 1]

Rezaie A, Fahrenholtz W G, Hilmas G E.

Oxidation of zirconium diboride-silicon carbide at 1500℃ at a low partial pressure of oxygen

[J]. J. Am. Ceram. Soc., 2006, 89: 3240

DOI      URL     [本文引用: 1]

Duan X M, Yang Z H, Chen L, et al.

Review on the properties of hexagonal boron nitride matrix composite ceramics

[J]. J. Eur. Ceram. Soc., 2016, 36(15): 3725

DOI      URL     [本文引用: 1]

Sathiyamoorthy R, Prakash K S, Sathishkumar C, et al.

Investigation on SiCf/SiC composites with SiBN interface processed through chemical vapor infiltration

[J]. Mater. Today Proc., 2016, 3(10): 4220

[本文引用: 1]

Moore A W, Sayir H, Fanner S C, et al.

Improved interface coatings for SiC fibers in ceramic composites

[A]. Proceedings of the 19th Annual Conference on Composites, Advanced Ceramics, Materials, and Structures—A: Ceramic Engineering and Science Proceedings, Volume 16 [C]. Florida: The American Ceramic Society, 1995: 409

[本文引用: 2]

Morscher G N, Bryant D R and Tressler R E.

Environmental durability of BN-based interphases (for SiCf/SiCm composites) in H2O containing atmospheres at intermediate temperatures

[A]. Proceedings of the 21st Annual Conference on Composites, Advanced Ceramics, Materials, and Structures—A: Ceramic Engineering and Science Proceedings, Volume 18 [C]. Florida: The American Ceramic Society, 1997: 525

[本文引用: 1]

Zhang S Y, Liu M, Luo Y X, et al.

Theoretical prediction on structure evolution and optimal properties of silicon modified hexagonal boron nitride as interphase in SiCf/SiC composite

[J]. J. Eur. Ceram. Soc., 2022, 42(13): 5323

DOI      URL     [本文引用: 2]

Liu B, Zhao J L, Liu Y C, et al.

Application of high-throughput first-principles calculations in ceramic innovation

[J]. J. Mater. Sci. Technol., 2021, 88: 143

DOI      [本文引用: 2]

Recent technical progress in the industry has led to an urgent requirement on new materials with enhanced multi-properties. To meet this multi-property requirement, the materials consisting of three and more elements have attracted increasing attention. However, facing to the nearly unknown huge multi-component materials system, the traditional trial and error method cannot provide sufficient data efficiently. Therefore, an efficient material innovation strategy is significant. The first-principles calculation based on the density functional theory is a powerful tool for both the accurate prediction of material properties and the identification of its underlying thermodynamics and dynamics. At the same time, the advances of computational methods and computer calculation abilities that are orders of magnitude faster than before make the high throughput first-principles calculations popular. At present, the simulation-assisted material design has become a main branch in the material research field and a great many successes have been made. In this article, the advances of the high throughput first-principles calculations are reviewed to show the achievements of the first-principles calculations and guide the future directions of its applications in ceramics.

Lv X R, Lei Y M, Zhang Z, et al.

Accelerating the design of multicomponent rare earth silicates for SiCf/SiC CMC by combinatorial material chip design and high throughput screening

[J]. J. Mater. Sci. Technol., 2023, 150: 96

DOI      URL     [本文引用: 1]

Yang L Y, Wang L M, Dong S, et al.

Lightweight Cf/HC-SiBCN composite for multifunctional applications

[J]. J. Adv. Ceram., 2025, 14(5): 9221068

DOI      URL

Chen M L, Pan L, Xia X D, et al.

Boron nitride (BN) and BN based multiple-layer interphase for SiCf/SiC composites: a review

[J]. Ceram. Int., 2022, 48(23): 34107

DOI      URL     [本文引用: 1]

Alkoy S, Toy C, Gönül T, et al.

Crystallization behavior and characterization of turbostratic boron nitride

[J]. J. Eur. Ceram. Soc., 1997, 17(12): 1415

DOI      URL     [本文引用: 1]

Le Gallet S, Chollon G, Rebillat F, et al.

Microstructural and microtextural investigations of boron nitride deposited from BCl3-NH3-H2 gas mixtures

[J]. J. Eur. Ceram. Soc., 2004, 24(1): 33

DOI      URL     [本文引用: 1]

Liu Y S, Chai N, Li Z, et al.

Effect of deposition temperature on deposition kinetics and mechanism of silicon boron nitride coating deposited from SiCl4-BCl3-NH3-H2-Ar mixture using low pressure chemical vapor deposition

[J]. Surf. Coat. Technol., 2015, 261: 295

DOI      URL     [本文引用: 1]

Pompidou S, Lamon J.

Analysis of crack deviation in ceramic matrix composites and multilayers based on the Cook and Gordon mechanism

[J]. Compos. Sci. Technol., 2007, 67(10): 2052

DOI      URL     [本文引用: 3]

Jacobson N S, Morscher G N, Bryant D R, et al.

High-temperature oxidation of boron nitride: II, boron nitride layers in composites

[J]. J. Am. Ceram. Soc., 1999, 82(6): 1473

DOI      URL     [本文引用: 1]

Detwiler K N, Opila E J.

Oxidation of SiC/BN/SiC ceramic matrix composites in dry and wet oxygen at intermediate temperatures

[J]. J. Eur. Ceram. Soc., 2022, 42(10): 4110

DOI      URL     [本文引用: 1]

Yang H T, Lu Z L, Bie B X, et al.

Microstructure and damage evolution of SiCf/PyC/SiC and SiCf/BN/SiC mini-composites: A synchrotron X-ray computed microtomography study

[J]. Ceram. Int., 2019, 45(9): 11395

DOI      URL     [本文引用: 1]

Christensen V L, Zok F W.

Insights into internal oxidation of SiC/BN/SiC composites

[J]. J. Am. Ceram. Soc., 2023, 106: 1561

DOI      URL     [本文引用: 1]

Quemard L, Rebillat F, Guette A, et al.

Self-healing mechanisms of a SiC fiber reinforced multi-layered ceramic matrix composite in high pressure steam environments

[J]. J. Eur. Ceram. Soc., 2007, 27(4): 2085

DOI      URL     [本文引用: 1]

/

〈 〉


版权所有 © 2017 《材料研究学报》编辑部
地址: 沈阳市文化路72号, 中国科学院金属研究所(110016)
电话: +86-024-23971297，传真: +86-024-83978072，E-mail: cjmr@imr.ac.cn，http://www.cjmr.org
本系统由北京玛格泰克科技发展有限公司设计开发 技术支持：support@magtech.com.cn
