材料研究学报, 2025, 39(1): 11-20 DOI: 10.11901/1005.3093.2024.108

研究论文

高性能液体端羧基氟橡胶的氟化加成反应合成

姜帆1,2, 李琬桐1,2, 赵树发3, 石宁1, 张梦霞1, 方庆红1,2, 李东翰,1,2

1 沈阳化工大学材料科学与工程学院 沈阳 110142

2 辽宁省橡胶弹性体重点实验室 沈阳 110142

3 沈阳盖德橡胶制品有限公司 沈阳 110142

Synthesis of High Performance Carboxyl-terminated Liquid Fluoroelastomers Based on Fluorination Addition Reaction

JIANG Fan1,2, LI Wantong1,2, ZHAO Shufa3, SHI Ning1, ZHANG Mengxia1, FANG Qinghong1,2, LI Donghan,1,2

1 College of Materials Science and Engineering, Shenyang University of Chemical Technology, Shenyang 110142, China

2 Liaoning Provincial Key Laboratory of Rubber & Elastomer, Shenyang University of Chemical Technology, Shenyang 110142, China

3 Shenyang Guide Rubber Products Co. Ltd., Shenyang 110141, China

通讯作者: 李东翰，教授，lidonghansyuct@126.com，研究方向为反应型高含氟低聚物的合成、官能化及其结构和性能

责任编辑: 黄青

收稿日期: 2024-03-07   修回日期: 2024-06-15

基金资助: 国家自然科学基金青年基金(52003165)
辽宁省青年人才扶持计划(XLYC2203101)
辽宁省教育厅基金(LJKMZ20220769)
辽宁省自然科学基金(2023-MSLH272)
沈阳市中青年科技创新人才计划(RC210195)
沈阳化工大学-国家科学基金优秀青年学者培养项目(2022YQ001)

Corresponding authors: LI Donghan, Tel: 15904024628, E-mail:lidonghansyuct@126.com

Received: 2024-03-07   Revised: 2024-06-15

Fund supported: National Natural Science Foundation Youth Fund of China(52003165)
Youth Talent Support Program of Liaoning Province(XLYC2203101)
Educational Department Foundation of Liaoning Province(LJKMZ20220769)
Natural Science Foundation of Liaoning Province(2023-MSLH272)
Program for Young & Middle-aged Scientific and Technological Innovative Talents of Shenyang(RC210195)
National Science Foundation Training Project for Excellent Young Scholars of SYUCT(2022YQ001)

作者简介 About authors

姜 帆，男，1999年生，硕士生

摘要

基于固体氟橡胶分子链中偏氟乙烯结构的化学属性，用“一锅法”氧化降解/氟化加成协同反应合成了液体端羧基氟橡胶(SCTLF)。构建了以1-氯甲基-4-氟-1,4-二氮二环[2,2,2]辛烷双四氟硼酸盐(Selectflour)为氟化试剂、四丁基氟化铵(TBAF)为亲核试剂、N-溴代丁二酰亚胺(NBS)为亲电试剂的氟化加成反应体系，在消除含氟双键(C=C)的同时，使产物的氟含量和热稳定性提高，实现了高性能化。使用红外光谱(FTIR)、氢谱核磁(1H-NMR)、氟谱核磁(19F-NMR)表征其分子链结构，用凝胶渗透色谱(GPC)和化学滴定分别测试其分子量和端基含量。结果表明，氟化加成反应后合成的SCTLF，其数均分子量为2410，羧基含量为2.30%，C=C含量由0.30 mmol/g降低至0.08 mmol/g，符合Zaitsev序列结构规则的含氟C=C活性较高且加成反应完全，符合Hofmann序列结构规则的含氟C=C有部分残留，其氟含量达到65.47%。SCTLF的玻璃化转变温度(Tg)为-34 ℃，初始热分解温度(Td)显著提高到270 ℃，在20 ℃其动力粘度为46 Pa·s。HDI三聚体可以实现SCTLF的固化，其产物具有优异的力学性能和化学稳定性。

关键词： 有机高分子材料; 氟化加成反应; 液体氟橡胶; 一锅法

Abstract

A high-performance carboxyl-terminated liquid fuoroelastomers (SCTLF) was synthesized by a one-pot oxidative degradation/fluorination addition synergistic reaction for the first time, with 1-chloromethyl-4-fluoro-1,4-diazoniabicyclo[2,2,2]octane bis(tetrafluoroborate)(Selectflour) as fluorination reagent, tetrabutylammonium fluoride (TBAF) as nucleophilic reagent, and N-bromosuccinimide (NBS) as electrophilic reagent. This reaction system can simultaneously eliminate the fluorinated double bonds (C=C), increase the fluorine content, enhance their thermal stability, and thereby achieve high performance of the products. The molecular chain structure of the synthesized SCTLF was characterized by using Fourier-transform infrared spectroscopy (FTIR), proton nuclear magnetic resonance (1H-NMR), and fluorine nuclear magnetic resonance (19F-NMR). Besides, its molecular weight and terminal group content was determined by means of gel permeation chromatography (GPC) and chemical titration method. After the fluorination addition reaction, SCTLF had average molecular weight of 2410, carboxyl content of 2.30%, and C=C content decreased from 0.30 mmol/g to 0.08 mmol/g. The fluorinated C=C conforming to Zaitsev's rule showed high reactivity and complete reaction, while those conforming to Hofmann's rule had some residuals, with a calculated fluorine content of 65.47%. The glass transition temperature (Tg) of SCTLF was -34 oC, and its initial thermal decomposition temperature (Td) significantly increased to 270 oC. At 20 oC, its dynamic viscosity was 46 Pa·s. The curing of SCTLF with HDI trimer resulted in a cured product with excellent mechanical properties and chemical stability.

Keywords： organic polymer materials; fluorination addition reaction; liquid fluoroelastomers; one-pot method

PDF (3430KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

姜帆, 李琬桐, 赵树发, 石宁, 张梦霞, 方庆红, 李东翰. 高性能液体端羧基氟橡胶的氟化加成反应合成[J]. 材料研究学报, 2025, 39(1): 11-20 DOI:10.11901/1005.3093.2024.108

JIANG Fan, LI Wantong, ZHAO Shufa, SHI Ning, ZHANG Mengxia, FANG Qinghong, LI Donghan. Synthesis of High Performance Carboxyl-terminated Liquid Fluoroelastomers Based on Fluorination Addition Reaction[J]. Chinese Journal of Materials Research, 2025, 39(1): 11-20 DOI:10.11901/1005.3093.2024.108

氟橡胶是一类在主碳链和侧碳链上含有氟原子的合成聚合物弹性体，氟原子与碳原子形成了具有高键能(485 kJ/mol)的C-F键，可屏蔽和保护聚合物的主链[1,2]。因此，氟弹性体具有优异的热稳定性，耐油性，高抗氧化能力以及耐化学性[3~5]。但是，高分子量和强极性也使其加工性能有限，在一定程度上使其在现代实际生产和使用中的应用受到限制[6]。为了解决这一问题，人们开发了低分子量氟橡胶，即液体氟橡胶。这种液体氟橡胶不仅具有优异的热稳定性和化学稳定性，还具有固体含氟弹性体不具备的流动性和可塑性，易于加工、成型和固化，可用于制造密封胶、填缝剂、胶黏剂、涂层以及各种形状复杂制品并显著提高了加工性能[7,8]。

目前，液体氟橡胶的合成方法，有聚合法[9,10]和氧化降解法[11]。聚合法的过程复杂，需使用具有特殊结构的引发剂和调聚剂，且反应条件苛刻和反应可控的难度较大。氧化降解法可将高分子量的固体氟橡胶降解为分子链两端带有羧基的液体氟橡胶，其工艺简单，反应易控。但是，用氧化降解法合成的液体端羧基氟橡胶(CTLF)链中含有多种序列结构的双键(C=C)，影响其热稳定性、化学稳定性以及后续官能化反应的活性和可控制性[12]。李东翰等[13,14]在合成液体端羟基氟橡胶的过程中发现，LiAlH4等强还原剂将端羧基还原为端羟基且可消除链中C=C，但是使氟的含量和化学稳定性降低。研究发现，用氟化加成反应可消除CTLF链中的C=C和提高其氟含量，实现其高性能化。

在药物合成过程中，应用烷基聚合物和烯烃聚合物的氟化加成反应[15~17]。但是，含氟聚合物链中有大量高电负性氟原子，提高了含氟聚合物的氟化加成反应的难度。Burkart[18]等在室温条件下使用Selectfluor将烯烃在硝基甲烷中氟化12 h，反应条件温和，产率为60%~95%。Ishihara等[19]在α-氨基酰胺配体和Cu(OTf)2条件下用Selectfluor氟化n-酰基-3,5-二甲基吡唑。Sun[20]报道了无水TBAF参与的亲核氟化加成反应。结果表明，TBAF的反应活性优于其他亲核试剂，并且TBAF可提高产物的氟含量。

鉴于此，本文构建以Selectflour为氟化试剂、TBAF为亲核试剂、NBS为亲电试剂的氟化加成反应体系，以氟橡胶为原料用一锅法合成高性能的SCTLF、阐明其性能与分子链结构的构效关系并揭示其加成反应机理。

1 实验方法

1.1 实验用原料和试剂

固体氟橡胶(CGF-300A)：工业级；1-氯甲基-4-氟-1,4-二氮二环[2,2,2]辛烷双四氟硼酸盐(Selectfour)：分析纯；四丁基氟化铵(TBAF)：分析纯；N-溴代丁二酰亚胺(NBS)：分析纯；四氢呋喃(THF)：分析纯。

1.2 SCTLF的合成和固化

将50.00 g固体氟橡胶置于容积为500 mL的三口烧瓶中，加入150 mL的四氢呋喃使其溶解，在10 ℃加入3.75 g的BTEAC、25.5 g的KOH溶液(45%，质量分数)和30 g的H2O2溶液，将混合溶液搅拌使其反应10 h。加入浓盐酸调节溶液的pH值为2.5，调速为500 r/min，再依次加入Selectfluor、TBA和NBS试剂,其摩尔比为[C=C]∶[Selectfluor]∶[TBAF]∶[NBS] = 1.0∶2.0∶1.0∶0.5，在30 ℃反应10 h。反应结束后，向体系中加入碳酸钙溶液(3%，质量分数)将产物洗涤，沉降两次后将产物收集并将其真空干燥至恒重。

将10 g的SCTLF溶解于10 mL丙酮中，按摩尔比[COOH]∶[NCO] = 1.0∶1.2称取HDI三聚体并将其溶解在2 mL丙酮中。将二者混合均匀后放入鼓风干燥箱中除去溶剂，然后将混合溶液倒入已预热的模具中并放入真空干燥箱除去溶剂，在90 ℃烘箱中固化8 h后得到固化产物。

1.3 羧基含量和双键含量的测定

将0.75 g液体端羧基氟橡胶溶解于40 mL丙酮中，充分溶解后滴加0.1 mL浓度为10 g/L的溴百里香酚蓝指示剂，将其搅拌均匀后用0.05 mol/L的KOH/C2H5OH对其标定，滴定至溶液变为绿色时为滴定终点。则羧基含量为

XCOOH=45.02VCm×100%

式中V为试样消耗KOH/C2H5OH溶液的体积，单位为mL；C为KOH/C2H5OH标准滴定溶液的浓度，单位为mol/L；m为测试样品的质量，单位为g。

将液体端羧基氟橡胶和液体端乙烯基氟橡胶各0.5 g溶解在30 mL乙酸丁酯中，然后依次加入6 mL质量分数为2.5%的氯化碘/冰乙酸溶液、15 mL三氯三氟乙烷和5 mL质量分数为3%的乙酸汞/冰乙酸溶液，振荡均匀后避光静置4 h，再加入15 mL质量分数为10%的KI溶液，静置1 h后加入50 mL去离子水，振荡摇匀后用0.1 mol/L的Na2S2O3溶液进行滴定，待接近滴定终点时加入5 mL质量分数为0.25%的淀粉溶液，振荡摇匀后待溶液分层时继续滴定，滴定至溶液的蓝色全部消失即为终点，并与空白实验结果对比，则双键含量为

W=V1-V2CNa2S2O32m

式中V1为空白试样消耗Na2S2O3溶液的体积，单位为mL；V2为试样消耗Na2S2O3溶液的体积，单位为mL；m为液体端羧基氟橡胶质量或液体端乙烯基氟橡胶质量的准确数值，单位为g。

1.4 性能表征

使用Nicolet is10型红外光谱扫描仪测试FT-IR以定性分析其结构，扫描范围为400~4000 cm-1，扫描次数16次，溶剂为丙酮。GPC测试：将7 mg样品加入2 mL色谱级四氢呋喃(THF)将其完全溶解，用PL-50型凝胶渗透色谱仪测定样品分子量及其分布，用Empower Pto处理GPC数据，测试条件为：聚苯乙烯标准样品，测试流速1.0 mL/min，测试温度30 ℃，参数k = 38.11，α = 0.645。

用AVANCE-Ⅲ-500MHz型核磁共振仪(500 MHz)进行1H-NMR测试，用氘代丙酮(C3D6O)为氘代溶剂，标准物为四甲基硅烷(TMS)；采用AC-80型NMR分析仪(470M)测试19F-NMR，标准物质为一氟三氯甲烷(CFCl3)。

使用美国TA热分析仪进行DSC测试。测试条件：用氮气保护，温度范围为-100~30 ℃，升温速率为10 ℃/min，测试产物的玻璃化转变温度(Tg)。使用TA Instruments-Waters LLC热失重分析仪测试TGA，测试条件为：在氮气条件下，测试温度为30~600 ℃，升温速度为10 ℃/min，测试产物的热分解温度(Td)。

用DV2T-RV型Brookfield粘度仪测定动力粘度，按照GB/T 2794-2013在20~70 ℃测试，每个样品测定3次取结果的平均值。

用3365型材料万能拉力试验机并根据GB/T528-2009标准进行测试样品的拉伸性能。拉伸速率为500 mm/min，测试温度为25 ℃，每个样品至少测试5个样条取其结果的平均值。

2 结果和讨论

2.1 反应温度、反应时间和试剂用量对氟化加成反应的影响

设定反应时间为10 h、Selectflour和TBAF为亲核试剂、NBS为亲电试剂，考察了反应温度对产物结构的影响，结果列于表1。可以看出，随着反应温度的升高C=C含量呈降低趋势，反应温度为30 ℃时C=C含量最低为0.10 mmol/g，羧基含量为2.25% (质量分数)，分子量为2410。这表明，氟化加成反应体系的选择性较好，反应体系温和可控。

表1   反应温度对产物结构的影响

Table 1  Effect of reaction temperature on the product structure

Temperature / oCMn¯PDICOOH / %C=C / mmol·g-1
-26201.802.450.30
1025101.881.940.26
2024601.932.230.18
3024101.922.250.10
4024301.922.230.12
5024501.922.220.13
6023802.052.210.11

新窗口打开| 下载CSV


控制反应温度为30 ℃，保持其他反应条件不变，考察了反应时间对产物结构的影响，结果列于表2。可以看出，反应时间为10 h时双键含量显著降低(达到0.10 mmol/g)，羧基含量的变化不大。随着反应时间的增加C=C含量不变，TBAF和NBS与羧基发生了副反应使羧基含量明显降低。反应时间为10 h氟化加成反应完全，且对端羧基结构影响较小。

表2   反应时间对产物结构的影响

Table 2  Effect of reaction time on the product structure

Time / hMn¯PDICOOH / %C=C / mmol·g-1
-26201.802.450.30
225101.882.380.26
424701.932.330.18
624801.952.300.14
824301.932.270.12
1024101.922.250.10
1224502.112.120.10

新窗口打开| 下载CSV


控制反应温度为30 ℃、反应时间为10 h，保持其他反应条件不变，考察了Selectflour试剂用量对产物结构的影响，结果列于表3。可以看出，摩尔比[Selectfluor]∶[C=C]为2.0∶1.0时C=C含量最低(达到0.08 mmol/g)。这表明，摩尔比[Selectfluor]∶[C=C]为2.0∶1.0时Selectfluor试剂充分参与了氟化加成反应，Selectfluor作为高反应活性的氟化试剂可以提供氟正离子进行高效的氟化加成反应。同时，过多Selectflour的强氧化性使部分Selectfluor试剂与链中C=C双键发生副反应，结果使分子链断裂、降低分子量、使C=C含量略有提高。

表3   Selectfluor用量对产物结构的影响

Table 3  Effect of amount of Selectflour on the product structure

[Selectfluor]: [C=C]Mn¯PDICOOH / %C=C / mmol·g-1
-26201.802.450.30
1.0:1.024301.882.380.14
2.0:1.024101.852.300.08
3.0:1.024201.902.300.11
4.0:1.024901.952.270.13
5.0:1.024401.922.230.11

新窗口打开| 下载CSV


保持其他反应条件不变，考察了TBAF试剂用量对产物结构的影响，结果列于表4。结果表明，摩尔比[TBAF]∶[C=C]为1.0∶1.0时C=C含量最低(达到0.08 mmol/g)。这表明，摩尔比[TBAF]∶[C=C]为1.0∶1.0时TBAF试剂充分参与氟化加成反应中。C=O双键较强的极性使C原子带的正电荷较多，易与亲核试剂发生亲核加成反应。但是，-OH的共轭给电子效应使C原子所带的正电荷大大减少，导致亲核加成反应活性降低。过量的TBAF与羧基中的C=O双键发生亲核加成反应使羧基的含量降低[21]，导致C=C含量略有提高。

表4   TBAF用量对产物结构的影响

Table 4  Effect of amount of TBAF on the product structure

[TBAF]: [C=C]Mn¯PDICOOH / %C=C / mmol·g-1
-26201.802.450.30
0.5:1.024201.822.360.12
1.0:1.024101.852.300.08
1.5:1.023801.932.110.11
2.0:1.024202.011.980.13
2.5:1.024802.401.860.13

新窗口打开| 下载CSV


保持其他反应条件不变，考察NBS试剂用量对产物结构的影响，结果列于表5。结果表明，摩尔比[NBS]∶[C=C]为0.5∶1.0时C=C含量最低(达到0.08 mmol/g)。NBS制备工艺残留的少量HBr中的Br离子攻击羧基中的O原子发生取代反应而使羧基含量降低[22]，导致C=C含量略有提高。

表5   NBS用量对产物结构的影响

Table 5  Effect of amount of NBS on the product structure

[NBS]: [C=C]Mn¯PDICOOH / %C=C / mmol·g-1
-26201.802.450.30
0.5/1.024101.852.300.08
1.0/1.024201.822.230.11
1.5/1.023001.932.200.14
2.0/1.024401.882.090.12
2.5/1.024902.072.020.13

新窗口打开| 下载CSV


2.2 SCTLF的结构

图1给出了氟化加成反应前后CTLF和SCTLF的FT-IR谱。图1表明，反应前后CTLF均在FT-IR谱中的875 cm-1、1178 cm-1和1392 cm-1处出现了-CF-、-CF2-、-CF3-基团的伸缩振动峰，在2849 cm-1处出现了C-H基团的对称伸缩振动峰，在2931 cm-1处出现了C-H基团的反对称伸缩振动峰[23,24]。随着氟化加成反应的进行，1639 cm-1处的C=C特征峰强度明显降低，且1781 cm-1处COOH中的C=O特征峰没有明显变化。这些结果表明，链中的含氟双键发生了氟化加成反应，但是没有影响端基结构。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   CTLF和SCTLF的FT-IR谱

Fig.1   FT-IR spectra of CTLF and SCTLF

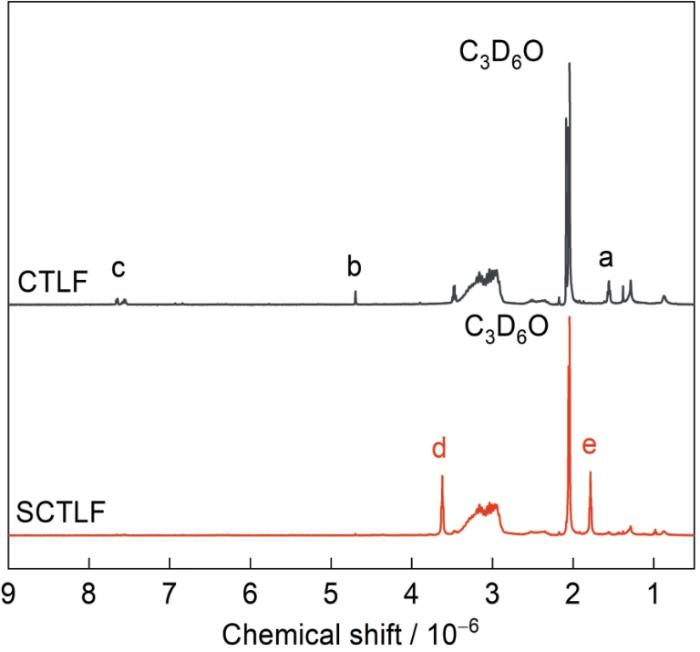

图2给出了氟化加成反应前后CTLF和SCTLF的1H-NMR谱。如图2所示，反应前后CTLF分子链均在谱中((3.51~2.30) × 10-6)处出现了与-CH2CF2-结构对应的特征峰；(a) (1.55 × 10-6)处的质子化学位移为分子链中-CF=C(CF3)-CH2-结构特征峰；(b) (4.68 × 10-6)处的质子化学位移为分子链中-(CF3)C=CH-结构特征峰；(c) ((7.70~7.75) × 10-6)处的质子化学位移为分子链中-CH=CF-结构特征峰；(d) (3.62 × 10-6)处的质子化学位移为分子链中-CHF-CH(CF3)-CF2-结构特征峰；(e) (1.78 × 10-6)处的质子化学位移为分子链中-CF2-CH(CF3)-CF2-结构特征峰[25]；从图2可见，a、b、c三处对应的C=C特征峰明显减弱，表明链中含氟C=C发生了氟化加成反应，且饱和化的同时在d、e处产生了新的结构特征峰，分别对应-CHF-CH(CF3)-CF2-和-CF2-CH(CF3)-CF2-结构。

图2

新窗口打开| 下载原图ZIP| 生成PPT

图2   CTLF和SCTLF的1H-NMR谱

Fig.2   1H-NMR spectra of CTLF and SCTLF

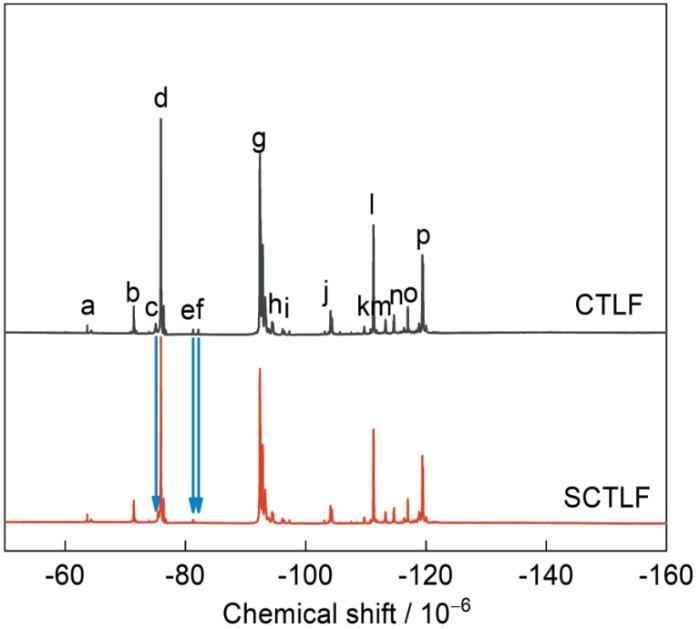

图3给出了氟化加成反应前后CTLF和SCTLF的19F-NMR谱。图3中c、e、f三处分别为分子链中所对应的含氟C=C结构特征峰，其中δ = -73.71(c)为-CF2CH=C(CF3)CF2-结构所对应的特征峰，符合Zaitsev消除规则；δ = -80.66(e)和δ = -81.30(f)分别为-CH=CFCF(CF3)-结构以及-CF=CHCF(CF3)CF2-结构所对应的特征峰，符合Hofmann消除规则。随着氟化加成反应的进行c、e、f三处的含氟C=C结构特征峰明显减弱，充分说明符合Zaitsev消除规则的含氟C=C反应活性更高，反应较完全，而符合Hofmann消除规则的含氟C=C在反应过程中发生的重排反应导致分子链中有部分双键残留[26~29]。特征峰的归属列于表6。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   CTLF和SCTLF的19F-NMR谱

Fig.3   19F-NMR spectra of CTLF and SCTLF


表6   CTLF和SCTF中19F-NMR谱中特征峰的归属

Table 6  Assignments of 19F-NMR peaks in CTLF and SCTF

No.δ / × 10-6Assignment
a-63.46-CF2C F2COOH
b-70.67-CH2CF2CF(C F3)CF2CH2-
c-73.71-CF2CH=C(C F3)CF2-
d-75.19-CF2CH2CF(C F3)CF2CF2-
e-80.66-CH=CFCF(C F3)-
f-81.30-CF=CHCF(C F3)CF2-
g-91.62-CF2CH2C F2CH2CF2-
h-93.56-CF2CH2C F2CH2CF(CF3)-
i-95.64-CH2CH2C F2CH2CF2-
j-103.62-CF2CH2C F2CF(CF3)CF2-
k-108.96-CF(CF3)CH2C F2CF(CF3)CF2-
l-110.51-CF2CH2C F2CF2CF(CF3)-
m-112.53-CF(CF3)CH2C F2CF2CH2-
n-113.95-CF2CH2C F2CF2CH2-
o-116.24-CH2CH2C F2CF2CF(CF3)-
p-118.72-CH2CF2C F2CF(CF3)CH2-

新窗口打开| 下载CSV


设定VDF序列结构对应特征峰面积为∑CF2 = I-63.46 + I-91.62 + I-93.56 + I-95.64 + I-103.62 + I-108.96 + I-110.51 + I-112.53 +I-113.95 + I-116.24；HFP序列结构对应特征峰面积为∑CF3 =I-70.67 + I-73.71 + I-75.19 + I-80.66 + I-81.30。于是，氟化加成反应前后CTLF中的单体含量(X)分别为

XVDF=∑CF22/3∑CF3+∑CF2×100%
XHFP=2/3∑CF32/3∑CF3+∑CF2×100%

而样品中的氟含量(XF)则为

XF=38.04XVDF+114.02XHFP64.04XVDF+150.02XHFP×100%

计算结果表明，氟化加成反应后SCTLF中的氟含量由原料的61.48%提高到65.47%。

用GPC测定了原料和产物的分子量以及分子量分布，如图4和表7所示。可以看出，随着氟化加成反应的进行产物的数均分子量由2620降低到2410。其原因是，在氟化加成反应过程中具有强氧化性的Selectfluor试剂与链中的C=C发生双键反应，使分子链断裂；TBAF与羧基中的C=O双键发生亲核加成反应；NBS中的Br离子攻击羧基中的O原子发生取代反应。

图4

新窗口打开| 下载原图ZIP| 生成PPT

图4   CTLF和SCTLF的GPC谱

Fig.4   GPC spectra of CTLF and SCTLF


表7   CTLF和SCTLF的分子量和分子量分布

Table 7  Molecular weight and molecular weight distribution of CTLF and SCTLF

TypeMn¯PDI
CTLF26201.80
SCTLF24101.85

新窗口打开| 下载CSV


2.3 氟化加成反应的机理

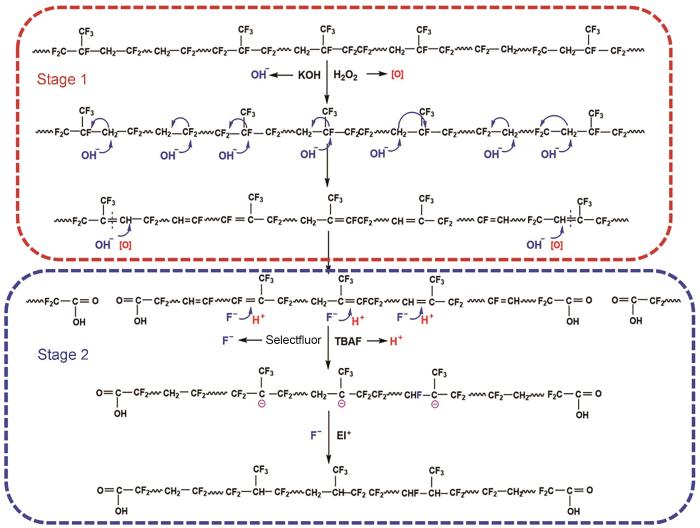

结构表征结果表明，针对CTLF创建的氟化加成反应体系可将其分子链中的C=C饱和化。氟化加成反应的机理，如图5所示。第一阶段：在碱性条件下氟橡胶先发生以Zaitsev消除规则为主、Hofmann消除规则为辅的脱氟加氢反应和双键重排反应，在链中生成C=C，随后发生氧化降解反应使部分C=C氧化断键，在分子链端生成端羧基[11,12]。第二阶段：Selectflour和TBAF协同发生亲核加成反应在分子链中的C=C中引入氟离子形成C-F键，反应过程遵循马施规则。然后，在NBS与链中剩余的C=C发生亲电加成反应的过程中，F离子的电负性大于Br离子使Selectfluor中的F离子进一步发生加成反应并继续生成C-F键，使链中的双键饱和化。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5   氟化加成反应的机理

Fig.5   Mechanism of fluorination addition reaction


2.4 SCTLF的热学性能

图6给出了氟化加成反应前后CTLF的DSC谱。可以看出，氟化加成反应后Tg由原料的-40 ℃升高至-34 ℃。随着氟化加成反应的进行分子链中的含氟C=C被饱和化，使分子链的柔顺性降低和刚性提高；同时，SCTLF氟含量的提高使链中生成了更多稳定的C-F键，也使分子量刚性增强。氟原子的引入使聚合物的极性增大和增强了分子间作用力，这些因素的共同作用，使产物的Tg升高[30,31]。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   CTLF和SCTLF的DSC曲线

Fig.6   DSC curves of CTLF and SCTLF

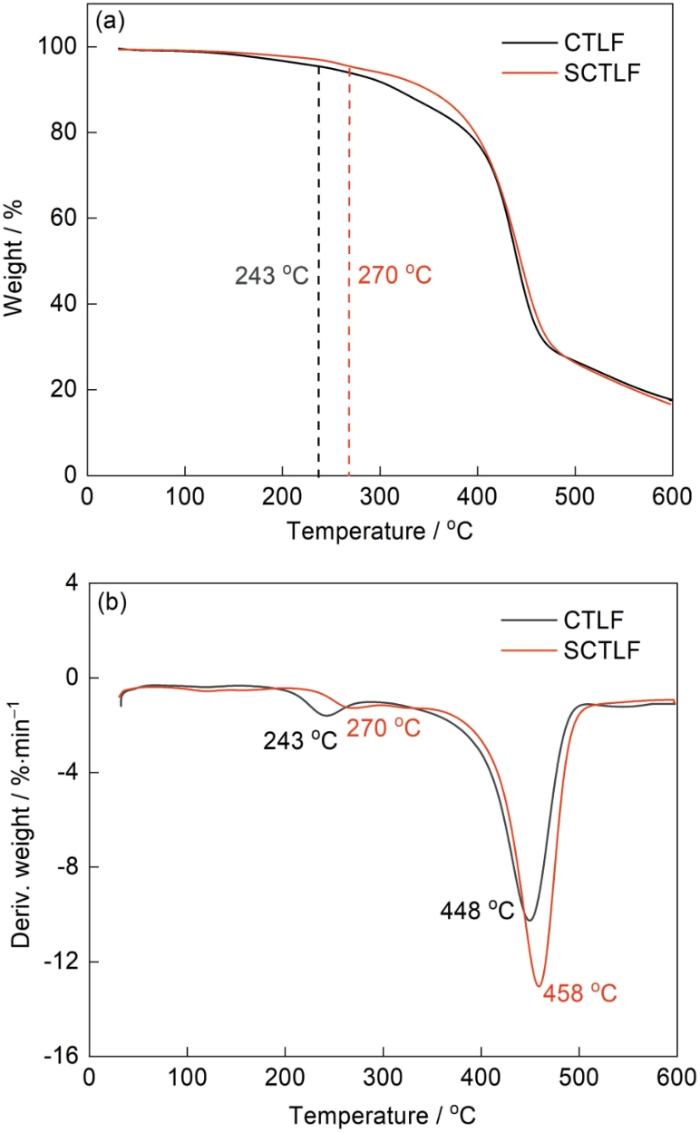

图7给出了对氟化加成反应前后CTLF的Td的测定结果。与CTLF相比，SCTLF的初始热分解温度T5%由243升高到270 ℃，Tmax由448 ℃升高至458 ℃。其原因是，随着氟化加成反应的进行分子链中的含氟C=C被饱和化而使分子链柔顺性降低和刚性增强。同时，氟原子的引入显著提高了聚合物中C-F键的稳定性，在提高其热分解温度和抗氧化性的同时减少侧链反应和形成物理障碍，从而提高了聚合物的整体热稳定性。这进一步证明，分子链发生了氟化加成反应，与反应机理相符。

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7   CTLF和SCTLF的TGA和DTG谱

Fig.7   TGA (a) and DTG (b) thermograms of CTLF and SCTLF


2.5 SCTLF的动力粘度

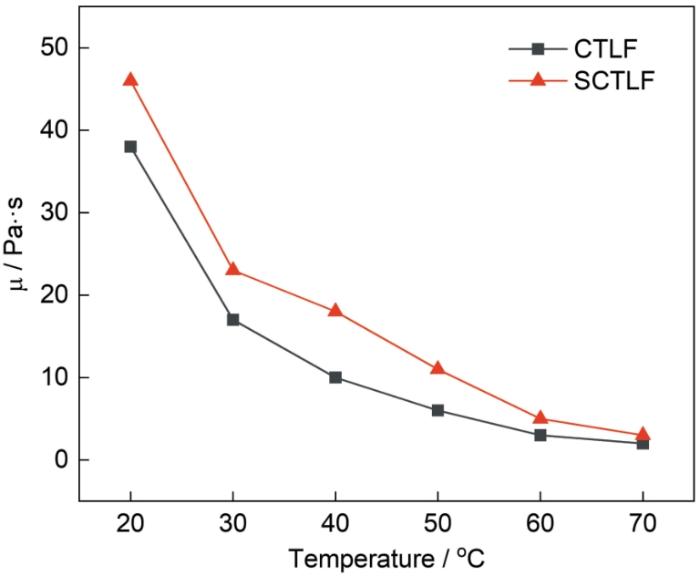

图8表明，CTLF和SCTLF的动力粘度随测试温度的提高而降低。测试温度为20 ℃~50 ℃动力粘度随着温度的提高迅速降低，测试温度高于50 ℃后动力粘度随着温度的提高下降趋势缓慢，测试温度70 ℃时CTLF和SCTLF的动力粘度分别降低为2 Pa·s和3 Pa·s。剪切速率不变时，SCTLF的动力粘度主要取决于自由体积和大分子之间的缠结。测试温度越高，分子内的自由体积越大则分子间相对滑动较为容易，使CTLF和SCTLF的流动性能更好，动力粘度降低。氟化加成反应消除了SCTLF链中的不饱和双键，使分子链柔顺性降低和刚性提高，更多极性较强的C-F键也使分子间作用力增强，阻碍了分子链的相对运动。因此，与CTLF相比，在相同温度下SCTLF的动力粘度较大。

图8

新窗口打开| 下载原图ZIP| 生成PPT

图8   CTLF和SCTLF的动力粘度

Fig.8   Dynamic viscosity of CTLF and SCTLF


2.6 SCTLF的固化

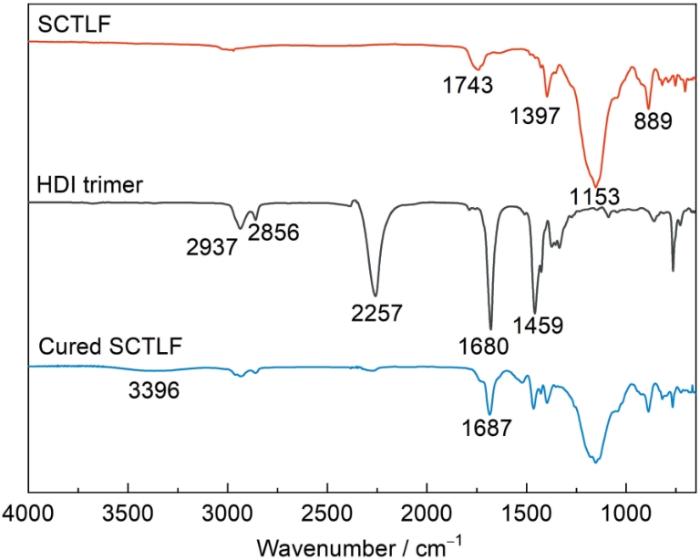

选择HDI三聚体作为SCTLF的固化剂探究了固化产物的结构、反应机理、力学性能以及表面性能。图9给出了固化反应前后SCTLF、HDI三聚体以及固化产物的FT-IR谱。如图9所示，在1680 cm-1和2257 cm-1处出现了对应于NCO基团的反对称伸缩振动峰和NCO基团中脲键的伸缩振动峰，且在1459 cm-1处出现了异氰脲酸酯环的伸缩振动峰。发生固化反应后，在3396 cm-1处出现了产物对应于N-H结构的伸缩振动峰，羧羰基的特征峰由1743 cm-1转移至1687 cm-1。这表明，羧基已转变成氨酯基，以 SCTLF以HDI三聚体为固化剂能发生固化反应。

图9

新窗口打开| 下载原图ZIP| 生成PPT

图9   SCTLF、HDI三聚体以及固化产物的FT-IR谱

Fig.9   FT-IR spectra of SCTLF, HDI trimer and cured SCTLF

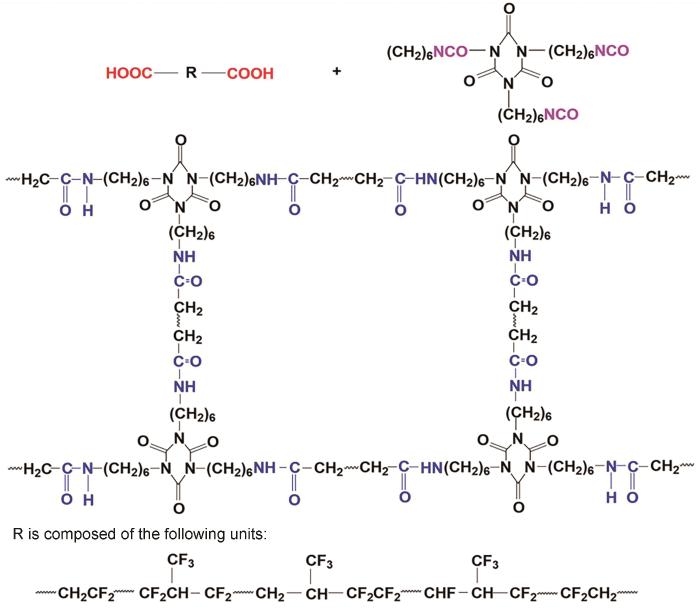

图10 给出了SCTLF与HDI三聚体的固化机理。根据异氰酸酯基团的电子共振理论，NCO基团的共振作用使其电荷分布不均：氮氧原子成了亲核中心，碳原子成了亲电中心。因此，NCO基团极易与羧基发生反应。在固化反应过程中，-NCO先与-COOH反应生成热稳定性较低的羧基酸酐，其在高温下分解生成酰胺键和CO2，从而形成交联网络结构而实现了SCTLF的固化。

图10

新窗口打开| 下载原图ZIP| 生成PPT

图10   SCTLF的固化机理

Fig.10   Curing mechanism of SCTLF


HDI三聚体分别使CTLF和SCTLF固化，摩尔比[COOH]∶[NCO]=1.0∶1.5时固化产物的力学性能，在图11中给出。氟化加成反应后，SCTLF链中C=C的含量降低而分子链刚性增强，SCTLF固化产物具有更加优异的力学性能：拉伸强度为1.49 MPa，断裂伸长率为140%。

图11

新窗口打开| 下载原图ZIP| 生成PPT

图11   CTLF固化产物和SCTLF固化产物的力学性能

Fig.11   Mechanical properties of cured CTLF and cured SCTLF

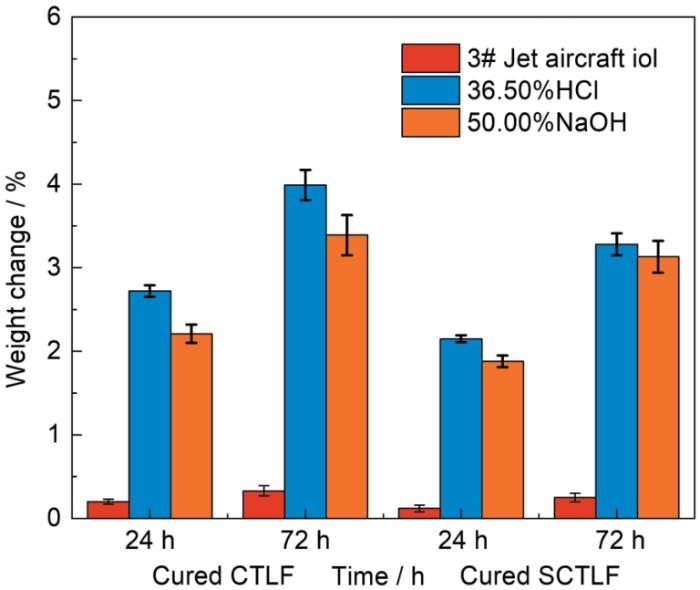

测试CTLF和SCTLF固化产物的溶胀度，以研究其耐航空煤油和耐酸碱性能，结果如图12所示。结果表明，在这几种介质中，CTLF和SCTLF的固化产物浸泡24.0 h和72.0 h后其质量变化率均小于5.00%，表明其化学稳定性良好。同时，氟化加成反应消除了SCTLF链中的C=C，使其化学稳定性更加优异。

图12

新窗口打开| 下载原图ZIP| 生成PPT

图12   CTLF固化产物和SCTLF固化产物的耐航空煤油和耐酸碱性能

Fig.12   Aircraft oil, acid and alkali resistance of cured CTLF and cured SCTLF


3 结论

以氟橡胶为原料，用氟化加成体系可制备SCTLF，在消除链中不饱和双键的同时提高了氟含量。符合Zaitsev消除规则产生的C=C活性较高，加成反应完全；因发生重排反应，符合Hofmann消除规则产生的C=C有部分残留。以HDI三聚体为固化剂可实现SCTLF的固化。这种固化产物具有优异的化学稳定性。
