双功能催化剂(Cu-Co/X-MMT)的制备和性能

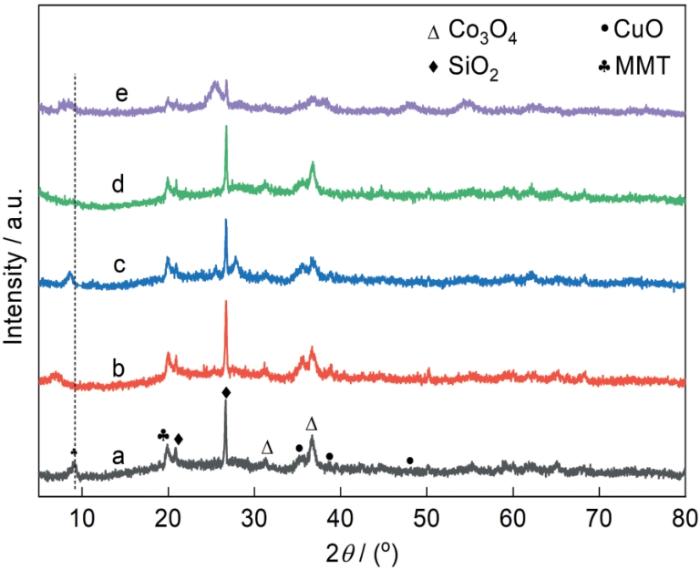

图1 Cu-Co/X-MMT的XRD谱

Fig.1 XRD patterns of Cu-Co/X-MMT (a) Cu-Co/Na-MMT, (b) Cu-Co/SiO₂-MMT, (c) Cu-Co/Al₂O₃-MMT, (d) Cu-Co/ZrO₂-MMT, (e) Cu-Co/TiO₂-MMT

从图2可见各催化剂层状结构的变化。Cu-Co/Na-MMT的层状结构较为规整，层间距为0.95 nm，还能观察到Cu-Co/SiO₂-MMT和Cu-Co/Al₂O₃-MMT的层状结构，其层间距为1.24和1.04 nm，只是规整度有所降低。几乎观察不到Cu-Co/ZrO₂-MMT中MMT的层状结构，表明已遭到破坏，与XRD的结果一致。

图2

图2 Cu-Co/X-MMT的TEM照片

Fig.2 TEM of Cu-Co/X-MMT (a) Cu-Co/Na-MMT, (b) Cu-Co/SiO₂-MMT, (c) Cu-Co/Al₂O₃-MMT, (d) Cu-Co/ZrO₂-MMT

图3给出了还原后催化剂的XRD谱。与焙烧后催化剂的谱相比，在2θ为43.3°、50.4°和74.1°处出现了归属于金属Cu (JCPDS 04-0836)的特征衍射峰。这表明，催化剂还原后CuO被还原成金属Cu。根据Scherrer公式计算了还原后Cu的粒径，结果列于表1。与Cu-Co/Na-MMT催化剂相比，Cu-Co/SiO₂-MMT、Cu-Co/Al₂O₃-MMT、Cu-Co/TiO₂-MMT催化剂中Cu的粒径均有一定程度的减小。其原因是，氧化物的柱撑使层状的MMT成了多孔结构，Cu分散性的提高使其粒径减小。而Cu-Co/ZrO₂-MMT中Cu的粒径却明显增大，可能与ZrO₂柱撑使MMT片层剥离其层状结构已被破坏有关。

图3

图3 还原后Cu-Co/X-MMT的XRD谱

Fig.3 XRD patterns of reduced Cu-Co/X-MMT (a) Cu-Co/Na-MMT, (b) Cu-Co/SiO₂-MMT, (c) Cu-Co/Al₂O₃-MMT, (d) Cu-Co/ZrO₂-MMT, (e) Cu-Co/TiO₂-MMT

表1 还原后催化剂Cu的粒径

Table 1 Cu particle size of reduced catalysts

Sample	Cu-Co/Na-MMT	Cu-Co/SiO₂-MMT	Cu-Co/Al₂O₃-MMT	Cu-Co/ZrO₂-MMT	Cu-Co /TiO₂-MMT
Particle size / nm	35.28	30.65	30.52	43.27	28.99

新窗口打开| 下载CSV

从图4可见，Na-MMT在低压区(P/P₀ < 0.1)的氮气吸附量很低，氧化物柱撑MMT在低压区对氮气的吸附量变大，表明氧化物柱撑使MMT中的微孔增多。SiO₂-MMT、Al₂O₃-MMT、ZrO₂-MMT的IV型等温线，具有典型的H4型滞后环，在0.4 < P/P₀ < 1氮气的吸附量相近，表明其具有相似的孔结构。而TiO₂-MMT的IV型等温线具有典型的H1型滞后环，在0.4 < P/P₀ < 1对氮气的吸附量大幅度提高，表明其孔结构发生了变化。不同氧化物柱撑MMT的吸附-脱附等温线的不同也表明了层间氧化物能够调变MMT的孔结构。

图4

图4 样品的氮气吸附-脱附等温线

Fig.4 N₂ adsorption-desorption isotherms of different samples (a) Na-MMT, (b) SiO₂-MMT, (c) Al₂O₃-MMT, (d) ZrO₂-MMT, (e) TiO₂-MMT

各样品的比表面积、平均孔径和孔容，列于表2。从表2可以看出，不同氧化物柱撑MMT的比表面积均大幅度增大。其原因是，柱撑使MMT出现了更多的孔，比表面积增大的程度以及孔径、孔容的变化程度还与层间“柱子”的种类有关。

表2 样品的孔结构特征

Table 2 Structural characteristics of samples

Sample	BET specific surface area / m²·g^-1	Pore volume / cm³·g	Average pore size / nm
Na-MMT	38	0.08	8.1
SiO₂-MMT	226	0.13	3.6
Al₂O₃-MMT	113	0.07	3.7
ZrO₂-MMT	188	0.09	3.2
TiO₂-MMT	149	0.25	7.0

新窗口打开| 下载CSV

为了研究柱撑后MMT酸性的变化，对柱撑前后的MMT进行了NH₃-TPD表征，结果在图5中给出。从图5可见，所有催化剂在50~500℃均出现两个明显的脱附峰。第一个脱附峰出现在50~200℃，是低温下NH₃的脱附引起的，与之对应的是样品的弱酸中心。第二个脱附峰出现在200~500℃，是高温下NH₃脱附引起的，与之对应的是样品的中强酸中心。NH₃-TPD的曲线表明，未经处理的Na-MMT酸性很弱，而氧化物柱撑的蒙脱土其酸量明显提高。这表明，MMT层间氧化物对MMT酸量的分布有显著的影响，且不同种类的氧化物对酸量的影响不同。酸量的强弱，按ZrO₂-MMT > SiO₂-MMT > Al₂O₃-MMT > TiO₂-MMT > Na-MMT的顺序降低。而不同氧化物柱撑后MMT其酸性不同，表明氧化物柱撑的方式可调变MMT的酸量。

图5

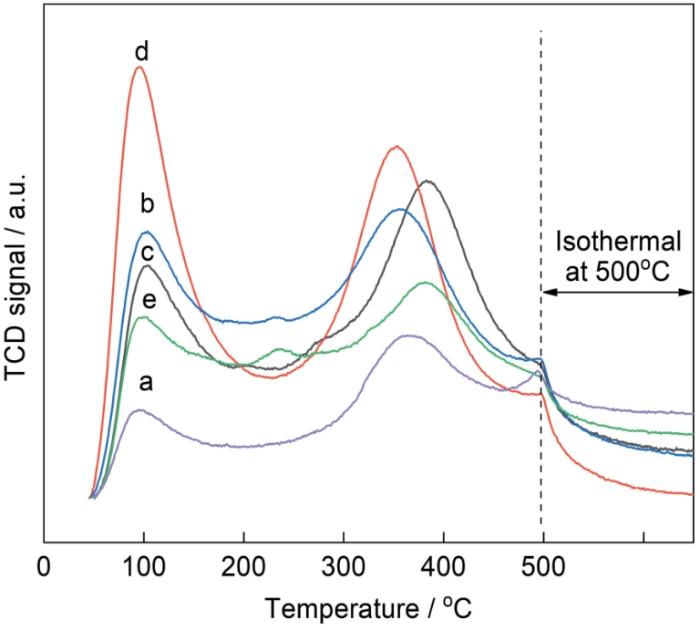

图5 样品的NH₃-TPD图

Fig.5 NH₃-TPD profiles of samples (a) Na-MMT, (b) SiO₂-MMT, (c) Al₂O₃-MMT, (d) ZrO₂-MMT, (e) TiO₂-MMT

为了研究催化剂中Cu的还原性能，对Cu-Co/X-MMT催化剂进行了H₂-TPR表征，结果在图6中给出。可以看出，在100~350℃出现两个还原峰。Cu-Co/Na-MMT在195和275℃出现两个还原峰，前者是易还原的CuO还原引起的，后者归属于难还原的CuO。同理，Cu-Co/SiO₂-MMT、Cu-Co/Al₂O₃-MMT、Cu-Co/ZrO₂-MMT、Cu-Co/TiO₂-MMT中也有以上两种类型的CuO。还原温度表明，与Cu负载到Na-MMT相比，Cu负载到不同氧化物柱撑的载体上使其还原温度降低。其原因是，氧化物柱撑的MMT其比表面积更大，使Cu更均匀地分散从而更容易还原^[23]。

图6

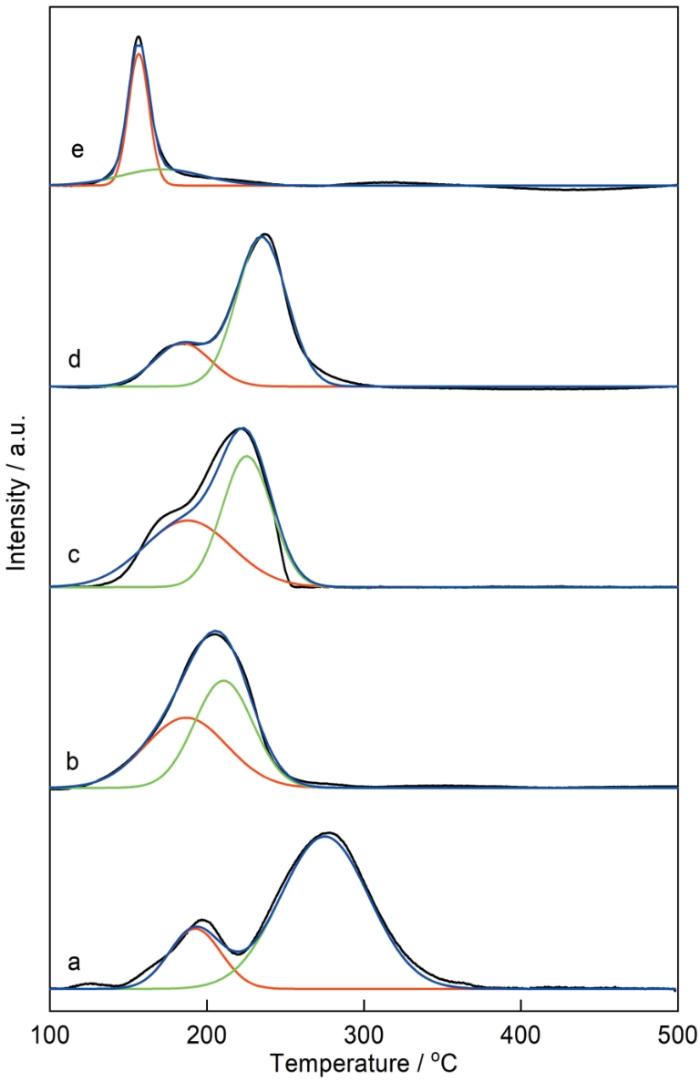

图6 Cu-Co/X-MMT的H₂-TPR图

Fig.6 H₂-TPR profiles of Cu-Co/X-MMT (a) Cu-Co/Na-MMT, (b) Cu-Co/SiO₂-MMT, (c) Cu-Co/Al₂O₃-MMT, (d) Cu-Co/ZrO₂-MMT, (e) Cu-Co/TiO₂-MMT

为了确定催化剂中Cu的价态，对还原后的催化剂进行了XPS表征，结果在图7中给出。图中结合能为952~955 eV的峰对应Cu 的2p_1/2轨道，结合能为932~935 eV的峰对应Cu 2p_3/2轨道^[12]。还原后的Cu-Co/X-MMT催化剂其谱中932和952 eV处的特征峰归属于Cu⁺和/或Cu⁰，935和955 eV处的特征峰归属于Cu²⁺,在943 eV处的特征峰为Cu²⁺的卫星峰^[24~26]。这表明，X-Cu/Acid-MMT催化剂还原时Cu没有彻底还原，剩有部分Cu²⁺。

图7

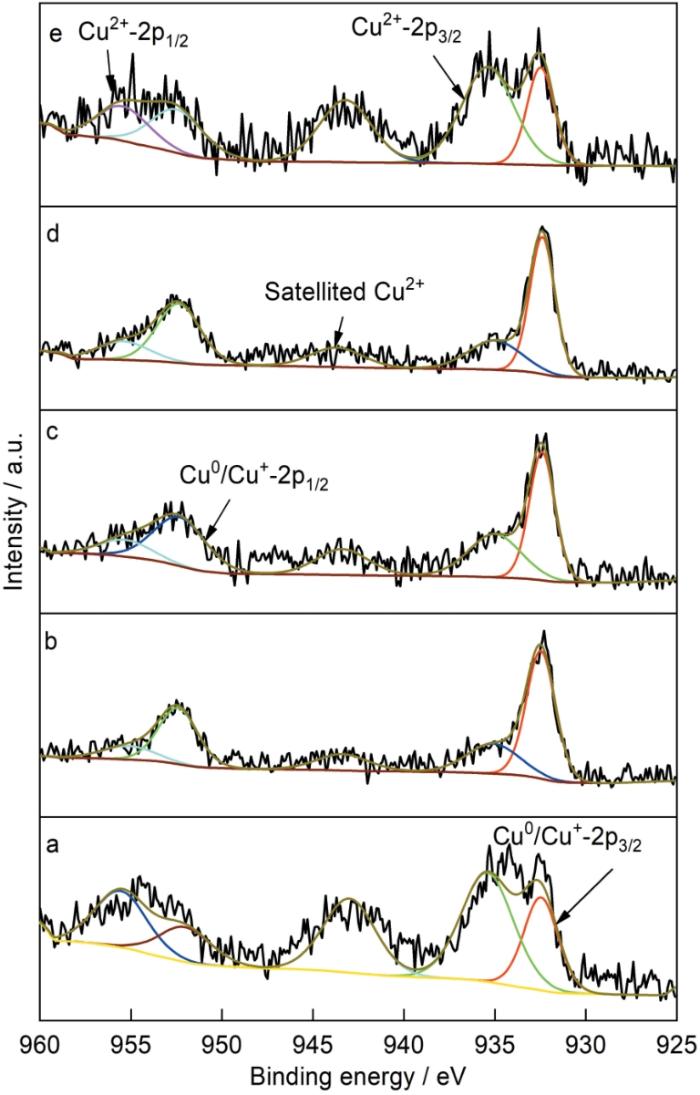

图7 还原催化剂Cu 2p的XPS谱

Fig.7 Cu 2p XPS spectra of the reduced catalysts Cu-Co/Na-MMT (a), Cu-Co/SiO₂-MMT (b), Cu-Co/Al₂O₃-MMT (c), Cu-Co/ZrO₂-MMT (d), Cu-Co/TiO₂-MMT (e)

在XPS能谱中Cu⁺与Cu⁰的结合能相似，因此用Cu LMM X射线俄歇电子能谱(XAES)可进一步区分还原后催化剂表面的Cu⁰和Cu⁺，结果如图8所示。所有催化剂的俄歇能谱可分解成分别以914和918 eV为中心的对称峰，其中结合能为914 eV的特征峰归属于Cu⁺，结合能为918 eV的特征峰归属于Cu^0[27]，其分峰拟合结果列于表3。从表3可知，不同Cu-Co/X-MMT催化剂中Cu⁰和Cu⁺的占比不同。Cu⁰的含量按照Cu-Co/SiO₂-MMT > Cu-Co/ZrO₂-MMT > Cu-Co/Al₂O₃-MMT > Cu-Co/Na-MMT > Cu-Co/TiO₂-MMT的顺序降低。这表明，不同种类的氧化物柱撑MMT影响催化剂中Cu物种的还原，进而影响Cu⁰与Cu⁺的比例。

图8

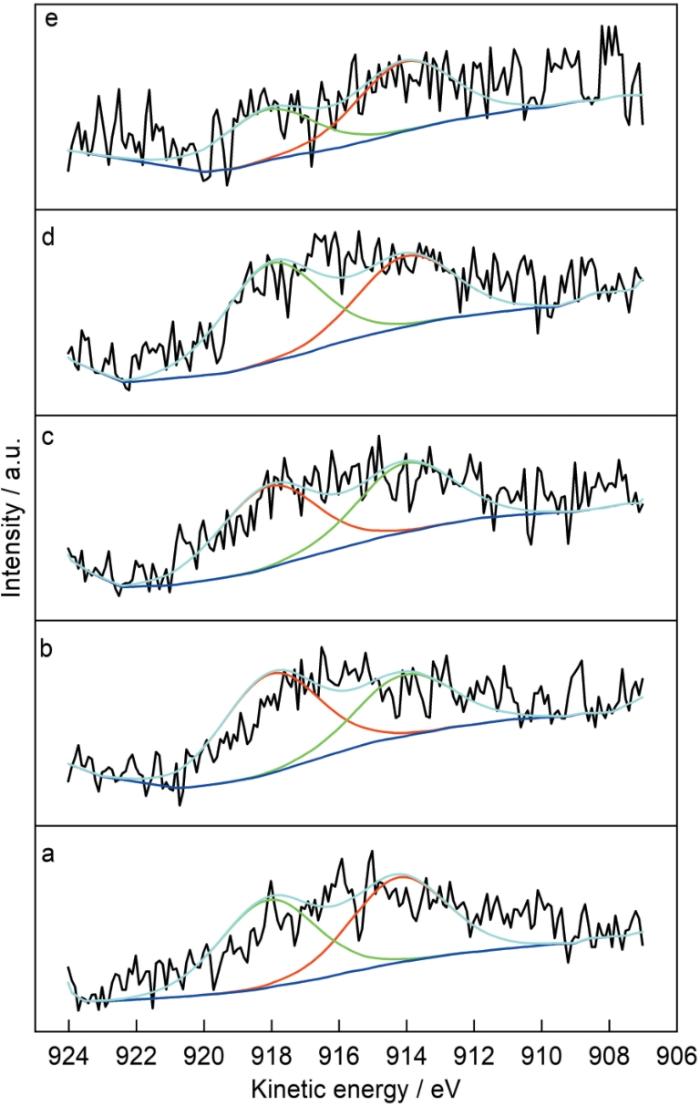

图8 还原催化剂的Cu LMM俄歇能谱

Fig.8 Cu LMM XAES of the reduced catalysts Cu-Co/Na-MMT (a), Cu-Co/SiO₂-MMT (b), Cu-Co/Al₂O₃-MMT (c), Cu-Co/ZrO₂-MMT (d), Cu-Co/TiO₂-MMT (e)

表3 还原后催化剂的Cu LMM XAES分峰数据

Table 3 Data of Cu LMM XAES peak of reduced catalyst

Catalyst	KE^a/eV		X^b Cu⁰/ %	X^c Cu⁺/ %
Catalyst	Cu⁺	Cu⁰	X^b Cu⁰/ %	X^c Cu⁺/ %
Cu-Co/Na-MMT	914.23	918.11	50.8	49.2
Cu-Co/SiO₂-MMT	914.04	918.01	62.3	37.7
Cu-Co/Al₂O₃-MMT	914.02	918.11	54.1	45.6
Cu-Co/ZrO₂-MMT	914.02	918.00	58.1	41.9
Cu-Co/TiO₂-MMT	914.07	918.17	42.2	57.8

Note: a—kinetic energy (KE); b—intensity ratio between Cu⁰ and (Cu⁺ + Cu⁰) by deconvolution of Cu LMM XAES spectra; c—intensity ratio between Cu⁺ and (Cu⁺ + Cu⁰) by deconvolution of Cu LMM XAES spectra

新窗口打开| 下载CSV

2.2 催化剂的性能

图9给出了所有催化剂的DME转化率和氢气收率随时间的变化。可以看出，Cu-Co/Na-MMT催化剂的DME初始转化率最小(为37.9%)，随着反应的持续略有降低。而与Cu-Co/Na-MMT相比，Cu-Co/SiO₂-MMT、Cu-Co/Al₂O₃-MMT、Cu-Co/ZrO₂-MMT、Cu-Co/TiO₂-MMT催化剂的DME转化率和氢气收率均有不同程度的提高。

图9

图9 Cu-Co/X-MMT的DME转化率和氢气收率

Fig.9 DME conversion (a) and H₂ yield (b) of Cu-Co/X-MMT (Reaction conditions: p = 0.1 MPa, T = 350^oC, GHSV = 3000 mL/(g·h))

DME水蒸气重整反应是一个连串反应，DME水解是控速步骤。这意味着，固体酸催化剂在反应中有至关重要的作用。由图5可见，Na-MMT的酸性极低，因此Cu-Co/Na-MMT的DME转化率极低。而氧化物柱撑MMT提高了MMT的酸性，使Cu-Co/X-MMT催化剂对DME水蒸气重整的催化效果比Cu-Co/Na-MMT有所提高。提高的程度，取决于层间氧化物柱的种类。DME转化率和氢气收率提高的顺序为Cu-Co/SiO₂-MMT > Cu-Co/Al₂O₃-MMT > Cu-Co/ZrO₂-MMT > Cu-Co/TiO₂-MMT > Cu-Co/Na-MMT。催化剂的酸性，是影响SRD水解反应的主要因素。将不同催化剂的DME转化率和其所对应载体的酸性(图5)相关联，可知除Cu-Co/ZrO₂-MMT催化剂外，催化剂的DME转化率与其载体的酸性是正相关的，进一步证明催化剂的酸性在反应中有至关重要的作用。在所有载体中ZrO₂-MMT的酸性最强，但是以其为载体的催化剂其DME转化率和氢气收率并不是最高的，可能是Cu-Co/ZrO₂-MMT中Cu颗粒的粒径较大(表1)所致。较大的Cu颗粒不利于甲醇重整反应的进行，进一步表明提高催化剂的SRD反应性能需要酸中心和重整中心的协同耦合。

图10给出了催化剂在6 h时的含碳产物选择性。从含碳产物的分布可见，所有催化剂的甲醇选择性都比较高，表明DME重整反应的中间产物甲醇没有被转化掉，即Cu-Co/X-MMT中酸性位与重整位的耦合效果不佳。其原因是，氧化物柱撑MMT使MMT的酸性大幅度提高，而负载到其上的活性组分的颗粒过大(表1)。过大的金属颗粒对SRM反应没有良好的催化作用，因此在反应中中间产物甲醇的“堆积”使含碳产物中的甲醇过多。产物中几乎没有甲烷以及C $_{2}^{+}$ 以上的烷烃，表明在反应过程中几乎不发生甲烷化以及DTH、MTH反应。值得注意的是，Cu-Co/ZrO₂-MMT催化剂产生的含碳产物几乎全都是甲醇。这表明，Cu-Co/ZrO₂-MMT中Cu的粒径过大使水解生成的甲醇不能及时转化。因此，即使ZrO₂-MMT的酸性最强，DME的转化率和氢气收率也不是最高的。Na-MMT的酸性低于SiO₂-MMT，但是Cu-Co/Na-MMT催化剂的甲醇选择性却高于Cu-Co/SiO₂-MMT催化剂。其原因也是Cu-Co/Na-MMT催化剂中有较大的Cu粒径(表1)和较少的Cu⁰(表3)。Cu-Co/SiO₂-MMT的含碳产物中有较多的CO，其原因可能是在Cu-Co/SiO₂-MMT上发生了逆水汽变换反应。

图10

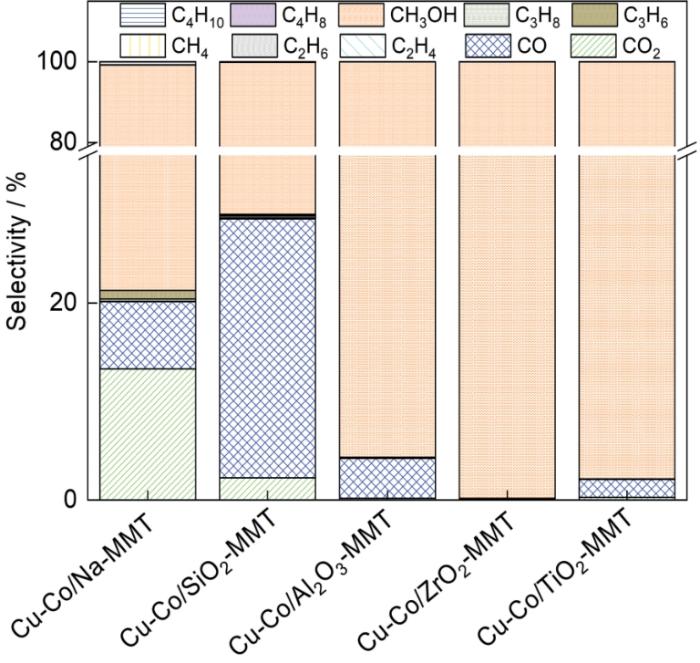

图10 双功能催化剂含碳产物的选择性

Fig.10 Selectivity of the carbon-containing products over bifunctional catalysts

3 结论

(1) 用不同氧化物柱撑Na-MMT可提高其表面积和酸性，提高的程度取决于氧化物的种类。

(2) 与Cu-Co/Na-MMT相比，用不同氧化物柱撑制备的Cu-Co/X-MMT催化剂中Cu的粒径减小且还原程度提高。

(3) X-MMT的酸性、Cu的粒径以及还原程度显著影响双功能催化剂的SRD反应性能。在不同催化剂上DME转化率高低的排序为Cu-Co/SiO₂-MMT > Cu-Co/Al₂O₃-MMT > Cu-Co/ZrO₂-MMT > Cu-Co/TiO₂-MMT > Cu-Co/Na-MMT，Cu-Co/SiO₂-MMT催化剂的DME转化率和氢气收率最高。

参考文献

原文顺序

文献年度倒序

文中引用次数倒序

被引期刊影响因子

[1]

Meng

X Y

, Chen

M Y

, Gu

A L

, et al.

China's hydrogen development strategy in the context of double carbon targets

[J]. Nat. Gas Ind., 2022, 42(4): 156

孟翔宇, 陈铭韵, 顾阿伦等.

“双碳”目标下中国氢能发展战略

[J]. 天然气工业, 2022, 42(4): 156

[2]

Hwang

, Maharjan

, Cho

A review of hydrogen utilization in power generation and transportation sectors: achievements and future challenges

[J]. Int. J. Hydrogen Energy, 2023, 48(74): 28629

[3]

Ouyang

, Li

, Zhu

Y X

, et al.

Enhanced photocatalytic hydrogen production and carbon dioxide reduction

[J]. Chin. J. Mater. Res., 2022, 36(2): 152

Open hollow microsphere carbon nitride with nitrogen defects (OHCNs) were synthesized by means of direct thermal polymerization-etching method with mesoporous SiO2 spheres as templates and dicyandiamide as raw materials. The resulted OHCNs present a hemispherical structure with large specific surface area and open porosity. The size of OHCNs can be replicated from the SiO2 templates. The presence of the local 'thermal etching' during the process favors the formation of open hollow microspheres, at the same time, makes the generation of lots of nitrogen defects and abundant surface amino groups. The appropriate proportion of raw materials is beneficial to optimizing the physical-chemical properties of the products, such as the enhanced transient photoelectric response and accelerated photo-generated carrier transport. Furthermore, the existence of nitrogen defects broadens the visible light absorption range of the products. OHCNs-1 (the mass ratio of dicyandiamide to SiO2 template is 1∶1) demonstrates significantly enhanced photocatalytic activity. Under visible light irradiation the photocatalytic water splitting for hydrogen production and photocatalytic reduction of CO2 to produce CO on OHCNs-1 reach 45.9 and 47.3 μmol·h-1, which is 4.4 times and 4.0 times of the products prepared without SiO2 template, respectively. Furthermore, OHCNs-1 can maintain stable hydrogen production activity in simulated sewage environment, whilst degrade part of the environmental pollutants simultaneously.

欧阳杰, 李雪, 祝玉鑫等.

开放式氮缺陷氮化碳中空微球用于增强光解水制氢和CO₂还原

[J]. 材料研究学报, 2022, 36(2): 152

使用介孔SiO2球为模板、二氰二氨为原料，用直接热聚合-刻蚀法制备开放式氮缺陷氮化碳中空微球OHCNs产物。这种OHCNS产物具有开放式半球结构、较大的比表面积和孔隙率，尺寸大小复制SiO2模板。局部“热刻蚀”生成开放式中空微球，并使产物产生大量氮缺陷和丰富的表面氨基。测试结果表明，适量的合成原料有利于优化产物的物理化学性能，表现出增强的瞬时光电响应和加速的光生载流子传输性能。同时，N缺陷拓宽了产物的可见光吸收范围。二氰二胺与SO2模板质量比为1∶1的产物OHCNS-1，具有显著增强的光催化活性。在可见光下照射下OHCNS-1的光解水制氢和光催化还原CO2生产的CO分别达到了45.9和47.3 μmol·h-1，分别是非SO2模板法合成产物的4.4倍和4.0倍。同时，在模拟废水环境OHCNs-1能保持稳定的光解水制氢活性，且能降解部分环境污染物。

[4]

Jing

J Y

, Liu

, Xu

, et al.

Improved hydrogen production performance of Ni-Al₂O₃/CaO-CaZrO₃ composite catalyst for CO₂ sorption enhanced CH₄/H₂O reforming

[J]. Int. J. Hydrogen Energy, 2023, 48(7): 2558

[5]

Wang

E W

, Zhang

, Li

X M

, et al.

Fabrication of catalytic carbon membranes and their intensification of hydrogen production reaction from methanol steam reforming

[J]. Mater. Rep., 2023, 37(17): 22010107

汪尔文, 张兵, 李欣明等.

催化炭膜制备及其强化甲醇水蒸气重整制氢反应

[J]. 材料导报, 2023, 37(17): 22010107

[6]

Ito

S I

, Kameoka

Effect of strong metal-oxide interaction on low-temperature ethanol reforming over Fe-promoted Rh/SiO₂ catalyst

[J]. Appl. Catal., 2021, 617A: 118113

[7]

Gao

T Y

, Zhao

Y H

, Zheng

, et al.

Acid activation of montmorillonite and its application for production of hydrogen via steam reforming of dimethyl ether

[J]. J. Fuel Chem. Technol., 2021, 49(10): 1495

[本文引用: 4]

高天宇, 赵永华, 郑择等.

酸活化蒙脱土在二甲醚水蒸气重整制氢中的应用

[J]. 燃料化学学报, 2021, 49(10): 1495

[本文引用: 4]

[8]

Long

, Zhang

Q J

, Liu

Z T

, et al.

Magnesia modified H-ZSM-5 as an efficient acidic catalyst for steam reforming of dimethyl ether

[J]. Appl. Catal., 2013, 134-135B: 381

[本文引用: 2]

[9]

Feng

D M

, Zuo

Y Z

, Wang

D Z

, et al.

Steam reforming of dimethyl ether over coupled ZSM-5 and Cu-Zn-based catalysts

[J]. Chin. J. Catal., 2009, 30: 223

[本文引用: 2]

Cu-Zn-based catalysts were prepared by a novel co- precipitation procedure. Physical mixtures containing a Cu-Zn-based catalyst and ZSM-5 catalyst to couple DME hydrolysis and methanol steam reforming were used to examine the synergistic effects on DME steam reforming. The activity and selectivity were influenced by the catalyst composition and copper content, and also the content of Al and Zr.

[10]

Faungnawakij

, Kikuchi

, Eguchi

Thermodynamic analysis of carbon formation boundary and reforming performance for steam reforming of dimethyl ether

[J]. J. Power Sources, 2007, 164: 73

[11]

Faungnawakij

, Viriya-Empikul

, Tanthapanichakoon

Evaluation of the thermodynamic equilibrium of the autothermal reforming of dimethyl ether

[J]. Int. J. Hydrogen Energy, 2011, 36: 5865

[12]

Kim

, Choi

, Park

, et al.

Effect of γ-Al₂O₃ characteristics on hydrogen production of Cu/γ-Al₂O₃ catalyst for steam reforming of dimethyl ether

[J]. Chem. Eng. Sci., 2020, 216: 115535

[本文引用: 2]

[13]

Yang

, Men

, Li

S L

, et al.

Hydrogen production by steam reforming of dimethyl ether over ZnO-Al₂O₃ bi-functional catalyst

[J]. Int. J. Hydrogen Energy, 2012, 37(10): 8360

[14]

Gao

T Y

, Zhao

Y H

, Zhang

Q J

, et al.

Zinc oxide modified HZSM-5 as an efficient acidic catalyst for hydrogen production by steam reforming of dimethyl ether

[J]. React. Kinet. Mech. Cat., 2019, 128: 235

[15]

Nishiguchi

, Oka

, Matsumoto

, et al.

Durability of WO₃/ZrO₂-CuO/CeO₂ catalysts for steam reforming of dimethyl ether

[J]. Appl. Catal., 2006, 301A(1) : 66

[16]

Sun

X M

, Sha

Q H

, Wang

C W

, et al.

Application of copper-based catalysts for hydrogen production in methanol steam reforming

[J]. CIESC J., 2021, 72(12): 5975

In recent years, with the ever-increasing demand for energy, the greenhouse effect caused by the burning of fossil fuels has made the earth's climate worse. How to effectively reduce carbon emissions has become the research focus of scientists from all over the world. The conversion of carbon dioxide into green liquid fuels (such as methanol) is an important direction. Carbon capture is realized by methanol synthesis (MS), and then methanol steam reforming (MSR) is carried out to prepare hydrogen energy when energy is needed, so as to realize the closed-circuit circulation of carbon dioxide and the storage of hydrogen energy. Among many catalysts used in methanol steam reforming (MSR), Cu-based catalysts have attracted extensive attention because of their low price and high activity. This review summaries the research progress of Cu-based catalysts in methanol steam reforming, including mechanism exploration, catalyst optimization and future development outlooks, highlighting the effect of high dispersion and valence states engineering of Cu, together with synergy between Cu and metal oxides supports in tailoring the performance of Cu-based catalysts.

孙晓明, 沙琪昊, 王陈伟等.

用于甲醇重整制氢的铜基催化剂研究进展

[J]. 化工学报, 2021, 72(12): 5975

近年来，随着能源需求与日俱增，化石燃料的燃烧造成的温室效应使得地球气候变得更加恶劣，如何有效实现碳减排成为各国科学家的研究重点。将二氧化碳转化为绿色液体燃料(如甲醇)是一个重要方向。通过甲醇合成(MS)实现碳捕获,再在需要能量时进行甲醇水蒸气重整(MSR)制备氢气,实现二氧化碳的闭路循环和氢能的储存,因此MSR反应具有很高的研究价值。在众多应用于甲醇水蒸气重整的催化剂中，Cu基催化剂因其价格低廉和高活性等优点受到广泛关注。综述了Cu基催化剂在甲醇水蒸气重整中的研究进展，包括机理探索，催化剂优化及未来的发展方向，提出铜基催化剂中铜的高分散、价态调控和复合氧化物与铜的协同是性能优化的关键。

[17]

Zhao

Y H

, Song

Y H

, Hao

Q Q

, et al.

Cobalt-supported carbon and alumina co-pillared montmorillonite for Fischer-Tropsch synthesis

[J]. Fuel Process. Technol., 2015, 138: 116

[18]

Cai

Y F

, Zhou

Y J

, Lu

J F

, et al.

Removal of methylene blue by Fenton-like system with alkali-activated montmorillonite supported iron catalyst

[J]. Acta Mater. Compos. Sin., 2023, 40(8): 4601

蔡玉福, 周艳军, 路君凤等.

碱活化蒙脱土负载铁类芬顿体系去除亚甲基蓝

[J]. 复合材料学报, 2023, 40(8): 4601

[19]

J R

, Hu

M C

, Zuo

S F

, et al.

Catalytic combustion of volatile organic compounds on pillared interlayered clay (PILC)-based catalysts

[J]. Curr. Opin. Chem. Eng., 2018, 20: 93

[20]

Hao

Q Q

, Wang

G W

, Liu

Z T

, et al.

Co/Pillared clay bifunctional catalyst for controlling the product distribution of Fischer-Tropsch synthesis

[J]. Ind. Eng. Chem. Res., 2010, 49: 9004

[21]

Luo

H X

, Zhao

Y H

, Zhang

Q J

, et al.

The role of promoters in Cu/Acid-MMT catalysts for production of hydrogen via steam reforming of dimethyl ether

[J]. J. Chem. Technol. Biotechnol., 2023, 98: 718

[22]

Moreno

, Kou

R S

, Molina

, et al.

Al-, Al, Zr-, and Zr-pillared montmorillonites and saponites: preparation, characterization, and catalytic activity in heptane hydroconversion

[J]. J. Catal., 1999, 182(1): 174

[23]

Chen

, Cui

H S

, Lv

, et al.

CO₂ hydrogenation to methanol over Cu/ZnO/ZrO₂ catalysts: Effects of ZnO morphology and oxygen vacancy

[J]. Fuel, 2022, 314: 123035

[24]

Huang

J J

, Cai

J M

, Ma

, et al.

Ga₂O₃-modifified Cu/-SiO₂ catalysts with low CO selectivity for catalytic steam reforming

[J]. Acta Phys. Chim. Sin., 2019, 35: 431

黄静静, 蔡金孟, 马奎等.

Ga₂O₃改性Cu/SiO₂催化剂降低水蒸气催化重整产物中CO选择性

[J]. 物理化学学报, 2019, 35: 431

[25]

X L

, Zhou

L M

, Jiang

X H

, et al.

Montmorillonite-supported copper(I) for catalyzing N-arylation of nitrogen heterocycles

[J]. Chin. J. Catal., 2012, 33: 1877

綦晓龙, 周丽梅, 蒋晓慧等.

蒙脱土负载Cu⁺催化含氮杂环化合物的N-芳基化反应

[J]. 催化学报, 2012, 33: 1877

DOI

通过简单的离子交换法制备出蒙脱土 (MMT) 负载 Cu+催化剂, 采用 X 射线衍射, X 射线光电子能谱, 扫描电子显微镜和 X 射线能量色散谱等技术对催化剂样品进行了表征. 结果表明, Cu+已经成功的插入到蒙脱土层间. 在芳基氯或芳基溴与含氮杂环化合物的 N-芳基化反应中, 催化剂显示出高的催化活性, 且可通过简单的过滤分离出该催化剂, 重复使用 4 次其活性无明显降低.

[26]

Wang

D Z

, Feng

, Zhang

, et al.

Effect of promoter M (M = Cr, Zn, Y, La) on CuO/CeO₂ catalysts for hydrogen production from steam reforming of methanol

[J]. J. Fuel Chem. Technol., 2019, 47: 1251

王东哲, 冯旭, 张健等.

助剂M (M = Cr、Zn、Y、La)对甲醇水蒸气重整制氢CuO/CeO₂催化剂的影响

[J]. 燃料化学学报, 2019, 47: 1251

[27]

Huang

J J

, Ding

, Ma

, et al.

Modification of Cu/SiO₂ catalysts by La₂O₃ to quantitatively tune Cu⁺-Cu⁰ dual sites with improved catalytic activities and stabilities for dimethyl ether steam reforming

[J]. ChemCatChem, 2018, 10: 3862
