... 为了进一步了解石墨烯在多孔钛中的分布状态，图7给出了多孔Gr/Ti复合材料的透射电镜照片和不同组织的分区电子衍射结果.从图7a可以看出，在钛基体中弥散分布着片状、点状和白色条状组织，且两相界面处没有出现明显的孔洞和空隙.将图7a中点状区放大(图7b)，对点状物及条状物进行选区电子衍射分析(见附图)的结果表明其为碳化钛，与文献[31, 32]的结果相同.将图7a中的片状物高倍放大(图7c)并对片状物进行选区电子衍射分析(见附图)，可知其为石墨烯.从图7c可见，石墨烯与Ti基体之间有明显的过渡区.对石墨烯与Ti界面处进行高分辨率透射，如图7d所示，测量出图中条纹的间距为0.24 nm，与TiC的(111)晶面间距相等，表明生成了TiC.这也与文献[11]分析的结果一致.另外，Ti属于强碳化物形成元素，由Ti与C反应方程自由能可知，温度越高其反应生成自由能越低[4](吉布斯自由能越为负数)，越有利于Ti与C反应生成TiC.SLM中的温度快速达到2000℃以上，意味着扫描过程中石墨烯与钛基体优先反应生成TiC相而不可能在溶解后析出TiC.TiC过渡区的形成使石墨烯和Ti基体的界面形成良好的结合.在距离石墨烯较远的地方出现点状与条状聚集，表明在高温下碳原子扩散后与Ti反应而析出了亚纳米级碳化钛第二相，留下的石墨烯与TiC弥散分布在钛基体中，起弥散强化的作用. ...
Preparation and properties of porous Ti-Nb alloy materials
1
2021
... 多孔钛有耐磨性、耐蚀性、良好的生物相容性、较大的比表面积和优良的吸附性，使其在催化剂载体、生物医用、电极材料[1]和航空航天[2]等领域受到了极大的关注.但是，“超轻高强”多孔钛的制备和研究仍处于起步阶段.选区激光熔化(SLM)技术具有设计自由度高、近净成型和零件结构可设计等优点，得到了广泛的应用[3].添加增强相如TiC和稀土等，可提高多孔Ti及其合金的力学性能.Attar等[4]用SLM技术制备TiB2/Ti复合材料，在制备过程中TiB2与Ti基体发生反应生成的TiB颗粒可使晶粒细化，显著提高复合材料的力学性能.张美丽等[5]用粉末冶金法制备Nb/Ti多孔材料，研究了Nb含量对多孔结构性能的影响，发现Nb含量为30%的多孔材料综合性能最好.Chen等[6]用粉末冶金法制备Ti/Ag合金，发现随着Ag含量的提高其力学性能和耐蚀性能都显著提高. ...
多孔Ti-Nb合金材料的制备与性能研究
1
2021
... 多孔钛有耐磨性、耐蚀性、良好的生物相容性、较大的比表面积和优良的吸附性，使其在催化剂载体、生物医用、电极材料[1]和航空航天[2]等领域受到了极大的关注.但是，“超轻高强”多孔钛的制备和研究仍处于起步阶段.选区激光熔化(SLM)技术具有设计自由度高、近净成型和零件结构可设计等优点，得到了广泛的应用[3].添加增强相如TiC和稀土等，可提高多孔Ti及其合金的力学性能.Attar等[4]用SLM技术制备TiB2/Ti复合材料，在制备过程中TiB2与Ti基体发生反应生成的TiB颗粒可使晶粒细化，显著提高复合材料的力学性能.张美丽等[5]用粉末冶金法制备Nb/Ti多孔材料，研究了Nb含量对多孔结构性能的影响，发现Nb含量为30%的多孔材料综合性能最好.Chen等[6]用粉末冶金法制备Ti/Ag合金，发现随着Ag含量的提高其力学性能和耐蚀性能都显著提高. ...
Microstructure, mechanical properties, bio-corrosion properties and antibacterial property of Ti-Ag sintered alloys
1
2016
... 多孔钛有耐磨性、耐蚀性、良好的生物相容性、较大的比表面积和优良的吸附性，使其在催化剂载体、生物医用、电极材料[1]和航空航天[2]等领域受到了极大的关注.但是，“超轻高强”多孔钛的制备和研究仍处于起步阶段.选区激光熔化(SLM)技术具有设计自由度高、近净成型和零件结构可设计等优点，得到了广泛的应用[3].添加增强相如TiC和稀土等，可提高多孔Ti及其合金的力学性能.Attar等[4]用SLM技术制备TiB2/Ti复合材料，在制备过程中TiB2与Ti基体发生反应生成的TiB颗粒可使晶粒细化，显著提高复合材料的力学性能.张美丽等[5]用粉末冶金法制备Nb/Ti多孔材料，研究了Nb含量对多孔结构性能的影响，发现Nb含量为30%的多孔材料综合性能最好.Chen等[6]用粉末冶金法制备Ti/Ag合金，发现随着Ag含量的提高其力学性能和耐蚀性能都显著提高. ...
Advances in finite element modelling of graphene and associated nanostructures
1
2020
... 石墨烯(Gr)，是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料[7].已有研究表明[8]，这种独特的二维结构使石墨烯具有优异的电学、热学和力学性能.在材料基体中加入石墨烯少量就可提高复合材料的性能，但是过多的石墨烯则易团聚，影响材料的性能.罗军明等[9]用微波烧结法制备石墨烯-Cu/TC4复合材料，发现镀铜石墨烯的加入使材料的力学性能显著提高.胡增荣等[10]用激光烧结法制备Gr/Ti复合材料，石墨烯的加入使Gr/Ti复合材料的耐蚀性能大幅提高.Mu等[11]用放电等离子烧结(SPS)技术制备出Gr/Ti复合材料，发现Ti和石墨烯界面处的碳化物对提高其拉伸性能起关键作用.Q Yan等[12]用SLM技术制备出超高强Gr/Ti复合材料，发现其综合性能优于用放电等离子烧结工艺制备的Gr/Ti复合材料.Lin等[13]研究了球磨时间对石墨烯在SLM成型过程中分散程度的影响，并制备出抗拉强度更高的Gr/TC4复合材料.沈建明等[14]用激光熔化沉积技术制备出Gr/TC4复合材料，发现石墨烯的加入使材料晶粒明显细化.本文以石墨烯作为增强相用SLM技术制备多孔Gr/Ti复合材料，研究石墨烯对其孔结构、物相、微观组织和力学性能的影响. ...
Research progress of graphene reinforced composites
1
2020
... 石墨烯(Gr)，是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料[7].已有研究表明[8]，这种独特的二维结构使石墨烯具有优异的电学、热学和力学性能.在材料基体中加入石墨烯少量就可提高复合材料的性能，但是过多的石墨烯则易团聚，影响材料的性能.罗军明等[9]用微波烧结法制备石墨烯-Cu/TC4复合材料，发现镀铜石墨烯的加入使材料的力学性能显著提高.胡增荣等[10]用激光烧结法制备Gr/Ti复合材料，石墨烯的加入使Gr/Ti复合材料的耐蚀性能大幅提高.Mu等[11]用放电等离子烧结(SPS)技术制备出Gr/Ti复合材料，发现Ti和石墨烯界面处的碳化物对提高其拉伸性能起关键作用.Q Yan等[12]用SLM技术制备出超高强Gr/Ti复合材料，发现其综合性能优于用放电等离子烧结工艺制备的Gr/Ti复合材料.Lin等[13]研究了球磨时间对石墨烯在SLM成型过程中分散程度的影响，并制备出抗拉强度更高的Gr/TC4复合材料.沈建明等[14]用激光熔化沉积技术制备出Gr/TC4复合材料，发现石墨烯的加入使材料晶粒明显细化.本文以石墨烯作为增强相用SLM技术制备多孔Gr/Ti复合材料，研究石墨烯对其孔结构、物相、微观组织和力学性能的影响. ...
石墨烯增强复合材料研究进展
1
2020
... 石墨烯(Gr)，是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料[7].已有研究表明[8]，这种独特的二维结构使石墨烯具有优异的电学、热学和力学性能.在材料基体中加入石墨烯少量就可提高复合材料的性能，但是过多的石墨烯则易团聚，影响材料的性能.罗军明等[9]用微波烧结法制备石墨烯-Cu/TC4复合材料，发现镀铜石墨烯的加入使材料的力学性能显著提高.胡增荣等[10]用激光烧结法制备Gr/Ti复合材料，石墨烯的加入使Gr/Ti复合材料的耐蚀性能大幅提高.Mu等[11]用放电等离子烧结(SPS)技术制备出Gr/Ti复合材料，发现Ti和石墨烯界面处的碳化物对提高其拉伸性能起关键作用.Q Yan等[12]用SLM技术制备出超高强Gr/Ti复合材料，发现其综合性能优于用放电等离子烧结工艺制备的Gr/Ti复合材料.Lin等[13]研究了球磨时间对石墨烯在SLM成型过程中分散程度的影响，并制备出抗拉强度更高的Gr/TC4复合材料.沈建明等[14]用激光熔化沉积技术制备出Gr/TC4复合材料，发现石墨烯的加入使材料晶粒明显细化.本文以石墨烯作为增强相用SLM技术制备多孔Gr/Ti复合材料，研究石墨烯对其孔结构、物相、微观组织和力学性能的影响. ...
Preparation and mechanical properties of GNPs-Cu/Ti6Al4V composites
1
2017
... 石墨烯(Gr)，是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料[7].已有研究表明[8]，这种独特的二维结构使石墨烯具有优异的电学、热学和力学性能.在材料基体中加入石墨烯少量就可提高复合材料的性能，但是过多的石墨烯则易团聚，影响材料的性能.罗军明等[9]用微波烧结法制备石墨烯-Cu/TC4复合材料，发现镀铜石墨烯的加入使材料的力学性能显著提高.胡增荣等[10]用激光烧结法制备Gr/Ti复合材料，石墨烯的加入使Gr/Ti复合材料的耐蚀性能大幅提高.Mu等[11]用放电等离子烧结(SPS)技术制备出Gr/Ti复合材料，发现Ti和石墨烯界面处的碳化物对提高其拉伸性能起关键作用.Q Yan等[12]用SLM技术制备出超高强Gr/Ti复合材料，发现其综合性能优于用放电等离子烧结工艺制备的Gr/Ti复合材料.Lin等[13]研究了球磨时间对石墨烯在SLM成型过程中分散程度的影响，并制备出抗拉强度更高的Gr/TC4复合材料.沈建明等[14]用激光熔化沉积技术制备出Gr/TC4复合材料，发现石墨烯的加入使材料晶粒明显细化.本文以石墨烯作为增强相用SLM技术制备多孔Gr/Ti复合材料，研究石墨烯对其孔结构、物相、微观组织和力学性能的影响. ...
石墨烯-Cu/Ti6Al4V复合材料的制备及力学性能
1
2017
... 石墨烯(Gr)，是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料[7].已有研究表明[8]，这种独特的二维结构使石墨烯具有优异的电学、热学和力学性能.在材料基体中加入石墨烯少量就可提高复合材料的性能，但是过多的石墨烯则易团聚，影响材料的性能.罗军明等[9]用微波烧结法制备石墨烯-Cu/TC4复合材料，发现镀铜石墨烯的加入使材料的力学性能显著提高.胡增荣等[10]用激光烧结法制备Gr/Ti复合材料，石墨烯的加入使Gr/Ti复合材料的耐蚀性能大幅提高.Mu等[11]用放电等离子烧结(SPS)技术制备出Gr/Ti复合材料，发现Ti和石墨烯界面处的碳化物对提高其拉伸性能起关键作用.Q Yan等[12]用SLM技术制备出超高强Gr/Ti复合材料，发现其综合性能优于用放电等离子烧结工艺制备的Gr/Ti复合材料.Lin等[13]研究了球磨时间对石墨烯在SLM成型过程中分散程度的影响，并制备出抗拉强度更高的Gr/TC4复合材料.沈建明等[14]用激光熔化沉积技术制备出Gr/TC4复合材料，发现石墨烯的加入使材料晶粒明显细化.本文以石墨烯作为增强相用SLM技术制备多孔Gr/Ti复合材料，研究石墨烯对其孔结构、物相、微观组织和力学性能的影响. ...
Corrosion behavior of laser sintered graphene reinforced titanium martix nanocomposite
1
2015
... 石墨烯(Gr)，是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料[7].已有研究表明[8]，这种独特的二维结构使石墨烯具有优异的电学、热学和力学性能.在材料基体中加入石墨烯少量就可提高复合材料的性能，但是过多的石墨烯则易团聚，影响材料的性能.罗军明等[9]用微波烧结法制备石墨烯-Cu/TC4复合材料，发现镀铜石墨烯的加入使材料的力学性能显著提高.胡增荣等[10]用激光烧结法制备Gr/Ti复合材料，石墨烯的加入使Gr/Ti复合材料的耐蚀性能大幅提高.Mu等[11]用放电等离子烧结(SPS)技术制备出Gr/Ti复合材料，发现Ti和石墨烯界面处的碳化物对提高其拉伸性能起关键作用.Q Yan等[12]用SLM技术制备出超高强Gr/Ti复合材料，发现其综合性能优于用放电等离子烧结工艺制备的Gr/Ti复合材料.Lin等[13]研究了球磨时间对石墨烯在SLM成型过程中分散程度的影响，并制备出抗拉强度更高的Gr/TC4复合材料.沈建明等[14]用激光熔化沉积技术制备出Gr/TC4复合材料，发现石墨烯的加入使材料晶粒明显细化.本文以石墨烯作为增强相用SLM技术制备多孔Gr/Ti复合材料，研究石墨烯对其孔结构、物相、微观组织和力学性能的影响. ...
激光烧结石墨烯钛纳米复合材料及其耐腐蚀性能
1
2015
... 石墨烯(Gr)，是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料[7].已有研究表明[8]，这种独特的二维结构使石墨烯具有优异的电学、热学和力学性能.在材料基体中加入石墨烯少量就可提高复合材料的性能，但是过多的石墨烯则易团聚，影响材料的性能.罗军明等[9]用微波烧结法制备石墨烯-Cu/TC4复合材料，发现镀铜石墨烯的加入使材料的力学性能显著提高.胡增荣等[10]用激光烧结法制备Gr/Ti复合材料，石墨烯的加入使Gr/Ti复合材料的耐蚀性能大幅提高.Mu等[11]用放电等离子烧结(SPS)技术制备出Gr/Ti复合材料，发现Ti和石墨烯界面处的碳化物对提高其拉伸性能起关键作用.Q Yan等[12]用SLM技术制备出超高强Gr/Ti复合材料，发现其综合性能优于用放电等离子烧结工艺制备的Gr/Ti复合材料.Lin等[13]研究了球磨时间对石墨烯在SLM成型过程中分散程度的影响，并制备出抗拉强度更高的Gr/TC4复合材料.沈建明等[14]用激光熔化沉积技术制备出Gr/TC4复合材料，发现石墨烯的加入使材料晶粒明显细化.本文以石墨烯作为增强相用SLM技术制备多孔Gr/Ti复合材料，研究石墨烯对其孔结构、物相、微观组织和力学性能的影响. ...
Interface evolution and superior tensile properties of multi-layer graphene reinforced pure Ti matrix composite
2
2017
... 石墨烯(Gr)，是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料[7].已有研究表明[8]，这种独特的二维结构使石墨烯具有优异的电学、热学和力学性能.在材料基体中加入石墨烯少量就可提高复合材料的性能，但是过多的石墨烯则易团聚，影响材料的性能.罗军明等[9]用微波烧结法制备石墨烯-Cu/TC4复合材料，发现镀铜石墨烯的加入使材料的力学性能显著提高.胡增荣等[10]用激光烧结法制备Gr/Ti复合材料，石墨烯的加入使Gr/Ti复合材料的耐蚀性能大幅提高.Mu等[11]用放电等离子烧结(SPS)技术制备出Gr/Ti复合材料，发现Ti和石墨烯界面处的碳化物对提高其拉伸性能起关键作用.Q Yan等[12]用SLM技术制备出超高强Gr/Ti复合材料，发现其综合性能优于用放电等离子烧结工艺制备的Gr/Ti复合材料.Lin等[13]研究了球磨时间对石墨烯在SLM成型过程中分散程度的影响，并制备出抗拉强度更高的Gr/TC4复合材料.沈建明等[14]用激光熔化沉积技术制备出Gr/TC4复合材料，发现石墨烯的加入使材料晶粒明显细化.本文以石墨烯作为增强相用SLM技术制备多孔Gr/Ti复合材料，研究石墨烯对其孔结构、物相、微观组织和力学性能的影响. ...
... 为了进一步了解石墨烯在多孔钛中的分布状态，图7给出了多孔Gr/Ti复合材料的透射电镜照片和不同组织的分区电子衍射结果.从图7a可以看出，在钛基体中弥散分布着片状、点状和白色条状组织，且两相界面处没有出现明显的孔洞和空隙.将图7a中点状区放大(图7b)，对点状物及条状物进行选区电子衍射分析(见附图)的结果表明其为碳化钛，与文献[31, 32]的结果相同.将图7a中的片状物高倍放大(图7c)并对片状物进行选区电子衍射分析(见附图)，可知其为石墨烯.从图7c可见，石墨烯与Ti基体之间有明显的过渡区.对石墨烯与Ti界面处进行高分辨率透射，如图7d所示，测量出图中条纹的间距为0.24 nm，与TiC的(111)晶面间距相等，表明生成了TiC.这也与文献[11]分析的结果一致.另外，Ti属于强碳化物形成元素，由Ti与C反应方程自由能可知，温度越高其反应生成自由能越低[4](吉布斯自由能越为负数)，越有利于Ti与C反应生成TiC.SLM中的温度快速达到2000℃以上，意味着扫描过程中石墨烯与钛基体优先反应生成TiC相而不可能在溶解后析出TiC.TiC过渡区的形成使石墨烯和Ti基体的界面形成良好的结合.在距离石墨烯较远的地方出现点状与条状聚集，表明在高温下碳原子扩散后与Ti反应而析出了亚纳米级碳化钛第二相，留下的石墨烯与TiC弥散分布在钛基体中，起弥散强化的作用. ...
Super-high-strength graphene/titanium composites fabricated by selective laser melting
2
2020
... 石墨烯(Gr)，是一种以sp2杂化连接的碳原子紧密堆积成单层二维蜂窝状晶格结构的新材料[7].已有研究表明[8]，这种独特的二维结构使石墨烯具有优异的电学、热学和力学性能.在材料基体中加入石墨烯少量就可提高复合材料的性能，但是过多的石墨烯则易团聚，影响材料的性能.罗军明等[9]用微波烧结法制备石墨烯-Cu/TC4复合材料，发现镀铜石墨烯的加入使材料的力学性能显著提高.胡增荣等[10]用激光烧结法制备Gr/Ti复合材料，石墨烯的加入使Gr/Ti复合材料的耐蚀性能大幅提高.Mu等[11]用放电等离子烧结(SPS)技术制备出Gr/Ti复合材料，发现Ti和石墨烯界面处的碳化物对提高其拉伸性能起关键作用.Q Yan等[12]用SLM技术制备出超高强Gr/Ti复合材料，发现其综合性能优于用放电等离子烧结工艺制备的Gr/Ti复合材料.Lin等[13]研究了球磨时间对石墨烯在SLM成型过程中分散程度的影响，并制备出抗拉强度更高的Gr/TC4复合材料.沈建明等[14]用激光熔化沉积技术制备出Gr/TC4复合材料，发现石墨烯的加入使材料晶粒明显细化.本文以石墨烯作为增强相用SLM技术制备多孔Gr/Ti复合材料，研究石墨烯对其孔结构、物相、微观组织和力学性能的影响. ...

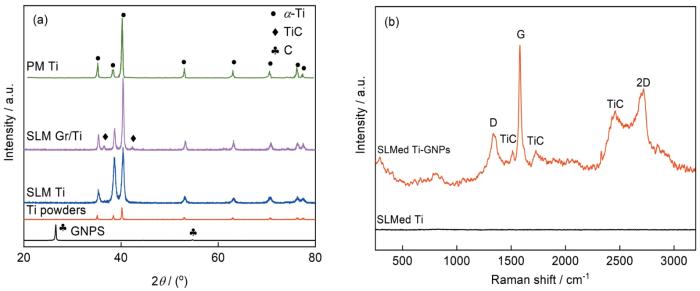

... 图6给出了PM致密钛、SLM制备的多孔钛以及多孔Gr/Ti的XRD谱和Raman光谱.从图6a可见，石墨烯纳米片的谱中出现两个特征峰，分别位于26.4°(002)和43.3°(101)[22]，纯钛粉的三强峰位于34.9°(100)、38.7°(002)、40.4°(101).PM制备的致密钛和SLM制备的纯钛的衍射峰与纯钛粉原料衍射峰的位置一致，均对应α-Ti相，但是三强峰的相对强度差异较大.其原因是，选区激光熔化制备过程是一个层层叠加过程，晶粒沿着温度梯度方向生长[23]；而在粉末结晶过程中不存在方向性，因此未出现明显的择优取向[24].而烧结温度高于钛的同素异构转变温度(835.9℃)后，在随炉冷却过程中当温度低于同素异构转变温度时体心立方结构(bcc)的β-Ti转变为密排六方结构(hcp)的α-Ti.由于α-Ti和马氏体α'-Ti的晶格常数相差较小，很难根据XRD图谱来分辨两者[12]，且马氏体的产生使衍射峰的强度减弱[25].文献[26] 表明，位于38.7°的衍射峰包含β-Ti，与显微组织分析吻合.对比Gr/Ti复合材料与纯Ti的衍射峰位置可见，Gr/Ti复合材料的XRD衍射谱中出现了与纯钛衍射峰位置相同的衍射峰，但并未出现明显的石墨烯峰，而是在36.2°与41.9°出现了碳化钛衍射峰.其原因，一方面是石墨烯与钛发生反应生成了碳化钛，在激光的高温作用下石墨烯中碳原子扩散而与熔化的钛液发生反应[27]；另一方面，本文的实验中石墨烯添加量较少，低于XRD的检测下限. ...
