Polyamide 6/graphene composites: the effect of in situ polymerization on the structure and properties of graphene oxide and reduced graphene oxide
1
2014
... 电子元器件的小型化和高集成化,不仅要求材料具有高强度和高韧性,还须具有优异的热扩散和热管理性能.目前使用的金属或陶瓷材料虽然散热性能良好,但是成本较高、韧性差且加工成型困难.与传统的金属和陶瓷材料相比,聚合物基纳米复合材料具有显著的优势.尼龙6(PA6)[-HN-(CH2)5-CO-]n是一种重要的热塑性工程高分子材料,具有优异的强度、韧性和低温稳定性,在包装材料、航空航天、汽车及各种电子元器件等领域得到了广泛的应用[1].但是, PA6的导热系数极低,限制了其在电子电器领域的应用.因此,开发具有优异力学性能和导热性能的PA6纳米复合材料极为迫切. ...
RGO/Nylon-6 composite mat with unique structural features and electrical properties obtained from electrospinning and hrdrothermal process
1
2013
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Heterogeneous nucleation in the crystallization of Polyolefin's: Part 2. Kineties of crystallization of nucleated Polypropylene
0
1970
DTA study of heterogeneous nucleation of crystallization in Polypropylene
0
1965
Heterogeneous nucleating agents for Polypropylene crystallization
1
1967
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
成核剂对尼龙结构与性能影响的研究进展
1
2003
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
成核剂对尼龙结构与性能影响的研究进展
1
2003
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Preparation and characterization of hyperbranched polyamide 6 modified by organic montmorillonite
1
2016
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
尼龙6/高岭土复合材料的非等温结晶行为研究
1
2010
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
尼龙6/高岭土复合材料的非等温结晶行为研究
1
2010
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
组分对PA6/PP/滑石粉三元复合材料的影响
1
2018
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
组分对PA6/PP/滑石粉三元复合材料的影响
1
2018
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Studies on the interfacial effect between nano-SiO2 and nylon 6 in nylon 6/SiO2 nanocomposites
1
2016
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Antibacterial activity of PA6/ZnO nanocomposite fibers
1
2011
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Isothermal Crystallization Properties of Polyamide 6/Hexagonal Boron Nitride Nanocomposites
1
2018
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
导电性MWCNTs/PA6复合材料制备与性能表征
1
2017
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
导电性MWCNTs/PA6复合材料制备与性能表征
1
2017
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Ca3(Si3O9)的含量对尼龙6结构与性能的影响
1
2017
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Ca3(Si3O9)的含量对尼龙6结构与性能的影响
1
2017
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
聚碳酸酯/尼龙1010耐溶剂合金体系的性能研究
1
2009
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
聚碳酸酯/尼龙1010耐溶剂合金体系的性能研究
1
2009
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
PPES/MC尼龙6原位复合材料的制备与表征
1
2009
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
PPES/MC尼龙6原位复合材料的制备与表征
1
2009
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Interphase structure of carbon fiber reinforced polyamide 6 revealed by microbeam X-ray diffraction with synchrotron radiation
1
2016
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
滑石粉-玻纤协同增强尼龙复合材料
1
2018
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
滑石粉-玻纤协同增强尼龙复合材料
1
2018
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Preparation of flame-retardant polyamide 6 by incorporating MgO combined with g-C3N4
1
2020
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Properties of talc/wollastonite/polyamide 6 hybrid composites
1
2015
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
表面复合纳米SiO2和碳纳米管玻璃纤维增强尼龙6的结构与性能
1
2010
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
表面复合纳米SiO2和碳纳米管玻璃纤维增强尼龙6的结构与性能
1
2010
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
复合成核剂改性PA 6的力学性能和结晶行为
1
2014
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
复合成核剂改性PA 6的力学性能和结晶行为
1
2014
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Non-isothermal Crystallization Kinetics of Polyamide 6/Diamine modified MWNTs Nanocomposite
1
2009
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Effects of polymer-filler interactions on controlling the conductive network formation in polyamide 6/multi-Walled carbon nanotube composites
0
2019
Comparing the performance of electrospun and cast nanocomposite film of polyamide-6 reinforced with multi-wall carbon nanotubes
0
2018
Electrical, Morphological and Thermal Properties of Microinjection Molded Polypropylene/Multi-Walled Carbon Nanotubes Nanocomposites
1
2018
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
多层石墨烯对PA6改性的性能研究
1
2017
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
多层石墨烯对PA6改性的性能研究
1
2017
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Polyamide 6/Graphene composites: The effect of in situ polymerisation on the structure and properties of graphene oxide and reduced graphene oxide
0
2014
Intercalation structure and highly enhancing tribological performance of monomer casting nylon-6/graphene nano-composites
0
2017
Influence on thermal conductivity of polyamide-6 covalently-grafted graphene nanocomposites: varied grafting-structures by controllable macromolecular length
0
2014
Graphene, the new nanocarbon
1
2009
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Enhancement of interlaminar fracture toughness in textile-reinforced epoxy composites with polyamide 6/graphene oxide interlaminar toughening tackifier
1
2020
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Review on recent progress in synthesis of graphene-polyamide nanocomposites
0
2019
Improved strength and toughness of semi-aromatic polyamide 6T-co-6(PA6T/6)/GO composites via in situ polymerization
0
2019
Improved fracture toughness of epoxy resin reinforced with polyamide 6/graphene oxide nanocomposites prepared via in situ polymerization
0
2018
Exfoliation, reduction, hybridization and polymerization mechanisms in one-step microwave-assist synthesis of nanocomposite nylon-6/graphene
0
2018
Nylon-6/gaphene composites modified through polymeric modification of gaphene
1
2015
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
原位聚合法制备PA6/GO纳米复合材料的结构与性能研究
1
2019
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
原位聚合法制备PA6/GO纳米复合材料的结构与性能研究
1
2019
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...
Morphological, mechanical and thermal properties of PA6 nanocomposites Co-Incorporated with Nano-Al2O3 and graphene oxide fillers
2
2020
... PA6的结晶速率低、结晶形态和尺寸难以控制,且其产品尺寸的稳定性较低 .加入成核剂,可提高PA6的结晶速率.与均相成核相比,异相成核在高分子工业中的应用最为广泛[2~5].在PA6中引入成核剂,可提高PA6的性能[6].目前,无机成核剂、有机成核剂和复合成核剂已经用于PA6的加工.无机成核剂,包括粘土类(如：蒙脱石[7]、高岭土[8]和滑石[9])、无机氧化物类(如：纳米SiO2[10]、ZnO晶须[11]、BN[12])、碳纳米材料类(如碳纳米管[13])和无机盐类(如Ca3(Si3O9)[14]).无机成核剂的成本较低,但是与PA6的相容性差,难以在PA6基体中均匀分散而使成核效率较低.有机成核剂,包括聚碳酸酯[15]、聚芳砜[16]、碳纤维[17].有机成核剂与PA6的相容性较好,但是价格较高.将无机成核剂与有机成核剂复配制备的复合成核剂(如：滑石粉/GF)[18]、MgO/g-C3N4[19]),具有优异的协同效应.Kodal等[20]以滑石粉/硅灰石为复合成核剂制备了PA6/滑石粉/硅灰石复合材料,与纯PA6相比其熔体粘度、力学性能和热变形温度都明显提高.Zhang等[21]分别以玻璃纤维-多壁碳纳米管(GF-MWNTs)和玻璃纤维-多壁碳纳米管(GF-MWNTs)为复合成核剂制备了PA6/GF-SiO2和PA6/GF-MWNTs复合材料,其结晶温度和力学性能都有所提高.郭等[22]用海泡石和苯甲酸钠复合成核剂对PA6进行改性,发现这种复合成核剂对PA6的性能有显著的影响.在PA6中引入碳纳米管[23~26]和石墨烯[27~31]等纳米碳材料,可制备出力学和热性能优异的PA6基纳米复合材料.作为石墨烯的衍生物,氧化石墨烯(GO)与PA6之间有良好的相容性,尽管制备出的PA6/GO纳米复合材料的力学强度有所提高,但是其冲击韧性有所降低,且GO在PA6基体中发生团聚[32~37].文献[38,39]分别采用原位聚合法和熔融共混法制备PA6/GO和PA6/Al2O3/GO纳米复合材料,实现了纳米填料的均匀分散.填料间的有效接触促进了导热网络的形成,从而使其热导率提高. ...

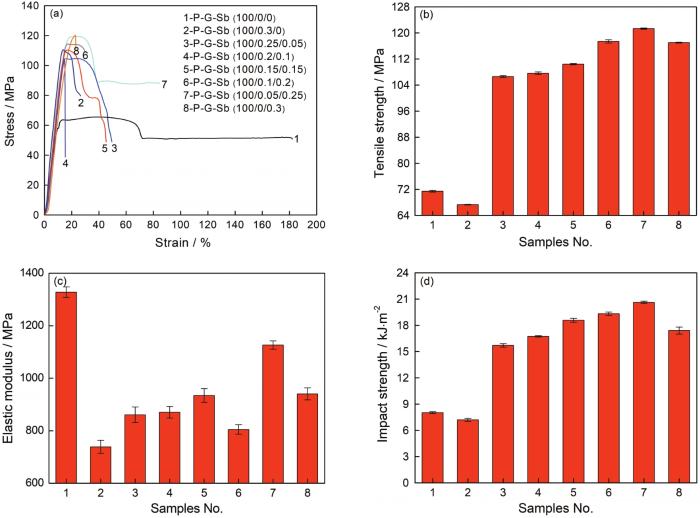

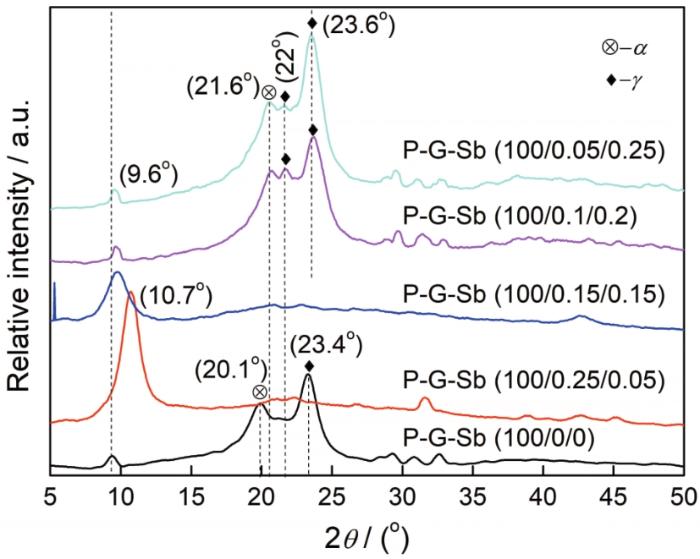

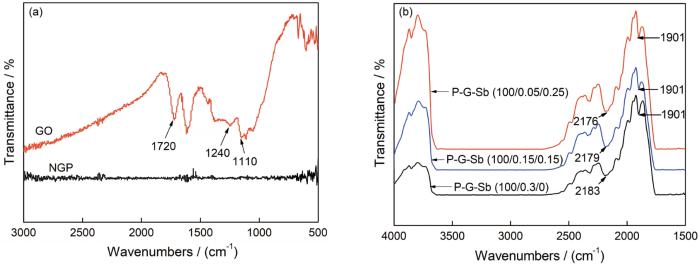

... 用直接熔融共混法制备PA6/GO-Sb纳米复合材料(以下简称P-G-Sb).参考文献[39]的结果,GO-Sb的总质量分数为0.3,抗氧剂1098的质量分数为0.5.为了提高GO-Sb的分散性,在实施熔融共混前将表1中的所有原料与PA6预混.在HL-200型混炼机中进行熔融共混,温度为250℃,共混时间为15 min,转子转速为50 r/min.将得到的共混物热压成板材,然后裁成哑铃和矩形试样. ...
Offeman R E. Preparation of graphitic oxide
1
1958

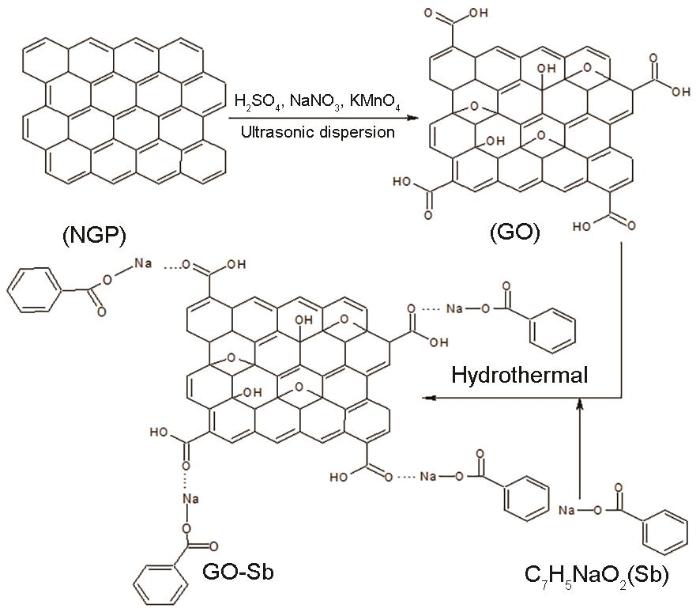

... 先用改进的Hummers法[40]合成GO,然后将其超声分散得到GO胶体.使用GO胶体和苯甲酸钠(Sb)用水热法制备GO-Sb复合成核剂：先将适量的Sb加入到GO胶体中,搅拌1 h后超声2 h生成GO-Sb溶液.使GO-Sb溶液在70℃水热反应24 h,过滤后将产物在80℃真空干燥24 h,得到GO-Sb复合成核剂.复合成核剂中GO与Sb的质量比,分别为5∶1、2∶1、1∶1、1∶2和1∶5. ...
Enhanced thermal-conductive and anti-dripping properties of polyamide composites by 3D graphene structures at low filler content
1
2016
... PA6分子链中的酰胺键能形成强烈的分子内和分子间氢键,还有柔韧性良好的亚甲基链,使PA6具有优异的机械强度和柔韧性.但是PA6的结晶速度低且结晶形态和尺寸难以控制,加工过程中的尺寸稳定性差,使实际应用中的导热系数不高.PA6的物理和化学性质,在很大程度上取决于加工过程中的结晶控制.同时,GO具有优异的物理化学性质[41, 42],包括高模量、超高比表面积、可调的表面物理化学特性和良好的导热性. ...
Enhanced thermal conductivity of polymer composites filled with hybrid filler
2
2005
... PA6分子链中的酰胺键能形成强烈的分子内和分子间氢键,还有柔韧性良好的亚甲基链,使PA6具有优异的机械强度和柔韧性.但是PA6的结晶速度低且结晶形态和尺寸难以控制,加工过程中的尺寸稳定性差,使实际应用中的导热系数不高.PA6的物理和化学性质,在很大程度上取决于加工过程中的结晶控制.同时,GO具有优异的物理化学性质[41, 42],包括高模量、超高比表面积、可调的表面物理化学特性和良好的导热性. ...
... 如图2a所示,由于PA6分子内和分子间氢键的相互作用,在纯PA6的聚集态中存在结晶区(有序区),使PA6具有较高的强度.但是,柔性亚甲基链也使PA6产生大量的非晶区域,使PA6具有较高的柔韧性.如图2b所示,层状GO的加入使PA6具有更为有序的结构,其中GO作为“非均相成核剂”加速PA6的结晶过程.基于这一策略,使PA6/GO纳米复合材料的性能提高.但是,GO的团聚削弱了这种效应.协同添加GO/Sb复合成核剂,如图2c所示,GO与Sb之间的强界面作用(包括静电作用和π-π相互作用)可提高GO/Sb复合成核剂的分散性,产生多点异相成核提高结晶速率而使晶粒细化.同时,GO/Sb复合成核剂的含氧基团与PA6的酰胺基[-HN-(CH2)5-CO-]之间的强氢键作用,可提高PA6与GO/Sb复合成核剂的界面相互作用.复合材料热导率的提高,取决于界面热阻的降低和结晶面积的增加(热导率路径)[42, 43].本文填充GO-Sb复合成核剂不仅可提高不同晶体中声子传导效率,还能降低填料之间的界面热阻. ...
高导热含石墨烯纳米片尼龙6复合材料
1
2013
... 如图2a所示,由于PA6分子内和分子间氢键的相互作用,在纯PA6的聚集态中存在结晶区(有序区),使PA6具有较高的强度.但是,柔性亚甲基链也使PA6产生大量的非晶区域,使PA6具有较高的柔韧性.如图2b所示,层状GO的加入使PA6具有更为有序的结构,其中GO作为“非均相成核剂”加速PA6的结晶过程.基于这一策略,使PA6/GO纳米复合材料的性能提高.但是,GO的团聚削弱了这种效应.协同添加GO/Sb复合成核剂,如图2c所示,GO与Sb之间的强界面作用(包括静电作用和π-π相互作用)可提高GO/Sb复合成核剂的分散性,产生多点异相成核提高结晶速率而使晶粒细化.同时,GO/Sb复合成核剂的含氧基团与PA6的酰胺基[-HN-(CH2)5-CO-]之间的强氢键作用,可提高PA6与GO/Sb复合成核剂的界面相互作用.复合材料热导率的提高,取决于界面热阻的降低和结晶面积的增加(热导率路径)[42, 43].本文填充GO-Sb复合成核剂不仅可提高不同晶体中声子传导效率,还能降低填料之间的界面热阻. ...
高导热含石墨烯纳米片尼龙6复合材料
1
2013
... 如图2a所示,由于PA6分子内和分子间氢键的相互作用,在纯PA6的聚集态中存在结晶区(有序区),使PA6具有较高的强度.但是,柔性亚甲基链也使PA6产生大量的非晶区域,使PA6具有较高的柔韧性.如图2b所示,层状GO的加入使PA6具有更为有序的结构,其中GO作为“非均相成核剂”加速PA6的结晶过程.基于这一策略,使PA6/GO纳米复合材料的性能提高.但是,GO的团聚削弱了这种效应.协同添加GO/Sb复合成核剂,如图2c所示,GO与Sb之间的强界面作用(包括静电作用和π-π相互作用)可提高GO/Sb复合成核剂的分散性,产生多点异相成核提高结晶速率而使晶粒细化.同时,GO/Sb复合成核剂的含氧基团与PA6的酰胺基[-HN-(CH2)5-CO-]之间的强氢键作用,可提高PA6与GO/Sb复合成核剂的界面相互作用.复合材料热导率的提高,取决于界面热阻的降低和结晶面积的增加(热导率路径)[42, 43].本文填充GO-Sb复合成核剂不仅可提高不同晶体中声子传导效率,还能降低填料之间的界面热阻. ...
