纳米立方LiF的液相制备及表征
Liquid Synthesis and Characterization of Nanosized Cubic Lithium Fluoride Particles
通讯作者: 王烈林,wanglielin@swust.edu.cn,研究方向为放射性废物处理材料
责任编辑: 吴岩
收稿日期: 2018-08-23 修回日期: 2018-10-19 网络出版日期: 2019-04-16
基金资助: |
|
Corresponding authors: WANG Lielin, Tel: (0816)6089872, E-mail:wanglielin@swust.edu.cn
Received: 2018-08-23 Revised: 2018-10-19 Online: 2019-04-16
Fund supported: |
|
作者简介 About authors
王烈林,男,1982年生,副研究员
以NH4F和LiOH·H2O为原料、无水乙醇为溶剂和结晶控制剂,采用液相法合成前驱体低温烧结制备纳米级LiF粉末。利用X射线粉末衍射、扫描电镜、透射电镜和激光粒度仪等分析手段对样品进行表征。结果表明,前驱体的主要成分为LiF、NH4F和LiOH·H2O;热分析结果表明,NH4F的分解温度约为190℃。在220~400℃烧结后得到的样品具有单一的LiF立方晶体结构,颗粒饱满,大小均匀,形貌良好,粒径的平均尺寸为80 nm。
关键词:
The nanosized particles of LiF were successfully prepared via liquid synthesis method with ammonium fluoride and lithium hydroxide as raw materials, anhydrous ethanol as solvent and crystallization-controlling agent. The structure and morphology of LiF particles were characterized by means of XRD, SEM, TEM and particle size analyzer. The precursor mainly composes of LiF, NH4F and LiOH·H2O. The thermal analysis of the precursor indicates that the decomposition temperature of ammonium fluoride is about 190°C. Nano-powders of LiF has a single cubic crystallographic structure after calcinations at 220~400℃. The nano-LiF particles with average size of about 80nm are full in crystallinity, uniform in size and good in shape.
Keywords:
本文引用格式
王烈林, 曾阳, 谢华, 邓司浩, 李兴萍, 易发成, 蒋树庆, 周银行.
WANG Lielin, ZENG Yang, XIE Hua, DENG Sihao, LI Xingping, YI Facheng, JIANG Shuqing, ZHOU Yinhang.
制备LiF的方法有中和法和复分解法[11]。中和法是将固体Li2CO3或LiOH加入HF溶液中,将反应析出的LiF过滤和干燥后得到LiF。复分解法,是使氟盐与锂盐反应制备LiF。高纯LiF的制备方法,主要有直接制备法、离子交换法、萃取法和复分解法等[12,13,14,15]。用直接制备法制备的LiF颗粒,分布不均匀且纯度不高;离子交换制备法和萃取法主要用于原料的纯化。小林键二等[16]对此开展了大量的研究工作,使用经离子交换法除去过渡金属杂质的醋酸锂溶液与氢氟酸溶液反应,可制备出纯度较高的LiF。胡启阳等[17]将固态高纯LiOH和NH4F置于研磨式搅拌混合器内进行固态反应,制备出LiF。纳米尺寸的LiF的比表面积大、活性高,可用于制备催化剂和晶体。由于LiF结晶快,只能生成粒径为5~10 μm的晶体。罗成林等[18]与Bellinger[19]将LiF熔融蒸发,使LiF气体通过惰性气体冷凝得到了百纳米级尺寸LiF团簇。但是该方法对设备的要求高、实施难度大,产率较低,生成的LiF以团簇的形式存在,大小约为100 nm。
Bellinger将纳米LiF用于MSND中子探测器,比普通LiF的效率高。纳米LiF可用于电池和核探测领域,立方结构纳米LiF在催化和化学合成中具有明显的优势。本文发展一种液相制备纳米立方LiF的新方法,以NH4F和LiOH为原料,在低温下烧结制备纳米级LiF粉末。
1 实验方法
以LiOH·H2O为锂源,NH4F为氟源制备LiF。因为反应物和产物都微溶或不溶于乙醇,使用无水乙醇为液相分散剂可使反应物在无水乙醇中混合反应以增大反应面积、提高反应速率;无水乙醇是一种易挥发的有机溶剂,反应结束后可加热去除,以保证产物的纯度。按照化学剂量比1:1.1称取LiOH·H2O和NH4F(均为分析纯),加入无水乙醇作为液相溶剂,在聚四氟乙烯烧杯中搅拌反应3~5 h。反应结束后,将混合溶液离心分离后得到白色沉淀物,将其烘干10~15 h得到白色前驱体。将前驱体在Ar气氛中加热至150℃反应10 h,继续加热到200~400℃保温6 h去除体系中的杂质,自然冷却至室温后得到纳米级LiF粉末。
为了探索不同阶段反应物的反应,使用STA8000型综合热分析仪在氩气氛围下对前驱体进行热分析,升温速率为10℃/min。利用X'pert-PRO型X射线衍射仪(Cu靶,Kα=0.15406 nm, 40 kV/40 mA)对样品进行常规衍射分析。用ULTRA 55型场发射式扫描电子显微镜(德国蔡司仪器公司)对样品进行显微结构形貌分析。用Libra200FE型场发射透射电子显微镜(德国蔡司仪器公司)观测粉末的微观晶体结构。用LS13320型激光粒度分析仪测试样品的粒度。
2 结果与讨论
2.1 前驱体的组成和形貌
图1给出了前驱体的X射线衍射图谱。可以看出,前驱体的主要成分有LiF、NH4F和少量的LiOH·H2O。样品中绝大部分为LiF,其LiF的衍射峰(2θ=38.67°、44.96°、65.49°、78.74°、82.99°)较强,衍射峰较窄表明样品具有较好的晶体结构;由于前驱体的烘干温度较低60℃,样品中仍然有少量的NH4F(其衍射峰2θ=23.12°、24.75°、26.21°、34.14°、40.52°等)。在前驱体样品中还有微量未反应的LiOH·H2O(2θ=32.76°、33.64°)。最大程度地使用LiOH,LiOH基本反应完全生成较多的LiF。
图1

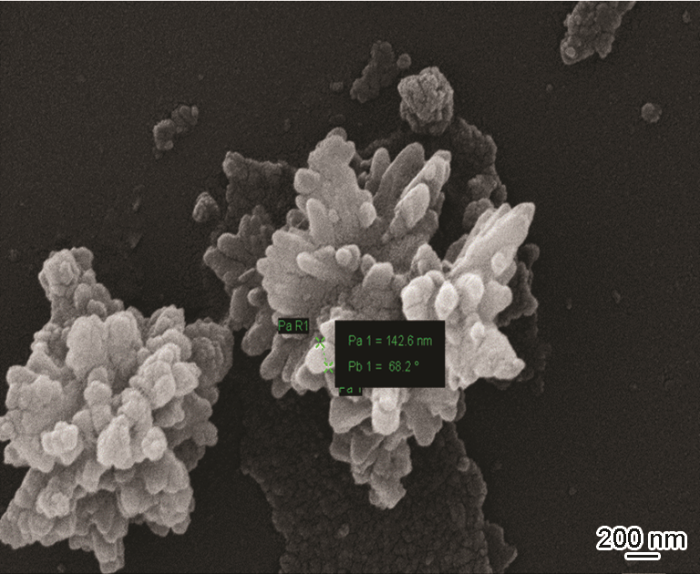

图2

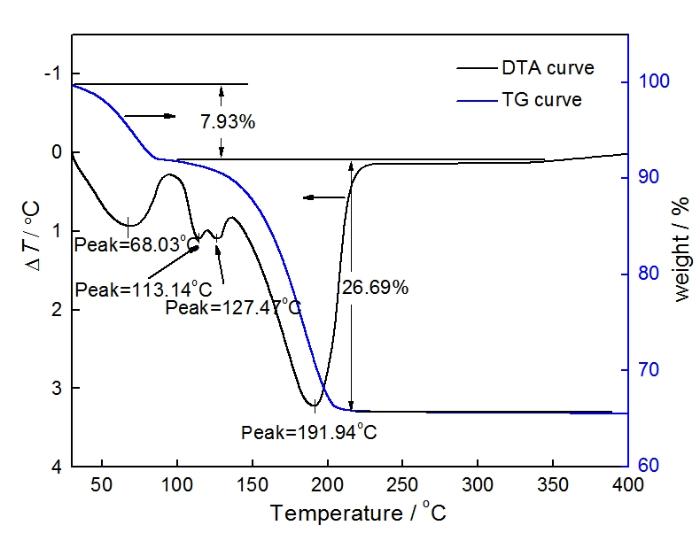

LiF前驱体的TG/DTA曲线,如图3所示。由图3可见,前驱体的升温过程主要由四个吸热过程和二个平台组成。曲线上在68.03℃出现一个较大的吸热峰,是NH4F的升华(64.6℃)吸热造成的。部分NH4F气化,使前驱体的质量损失7.93%;100℃附近的两个微小吸热峰(113.14℃,127.47℃)可能分别对应前驱体中NH4F融化和LiOH·H2O的失水,NH4F的熔点为98℃,但是质量损失不明显。温度高于150℃后,前驱体的质量明显减少;温度高于220℃后前驱体的质量不再发生改变,表明NH4F已经完全分解,生成氨气和氟化氢气体。前驱体生成的产物为LiF,后面三个吸热过程使前躯体的质量损失达到26.69%。由此可知,NH4F的分解温度约为190℃,在整个制备过程中主要发生如下反应:
图3
2.2 纳米LiF样品的组成和形貌
根据前驱体的热分析,LiF的制备温度应该高于200℃;实验设定在150℃保温10 h,在220、300、400℃保温6 h。在15℃保温10 h,使未反应完的LiOH和NH4F进一步反应,也有利于LiF晶体规则生长。图4给出了前驱体在220、300、400℃处理后的XRD图谱。可以看出,图中在2θ=38.67°、44.96°、65.49°、78.74°、82.99°出现的衍射峰,分别与(111)、(200)、(220)、(311)、(222)晶面对应。该结果与LiF PDF标准卡片(JCPDS 70-1934)一致,未发现其它的衍射峰,表明该样品结构为LiF晶相;在衍射谱中未出现前驱体中NH4F的峰,表明NH4F已经全部分解为氨气和氟化氢气体排出。未发现前驱体中LiOH及氧化锂(LiOH高温分解)的衍射峰,表明微量的LiOH·H2O与NH4F及氟化氢产物反应生成了LiF。产品为单一LiF物相。晶体尺寸可由Debye-Scherrer公式[21]
图4
图4
不同烧结温度的LiF样品的XRD谱
Fig.4
XRD patterns of lithium fluoride samples prepared at different calcination temperatures
图5
图5

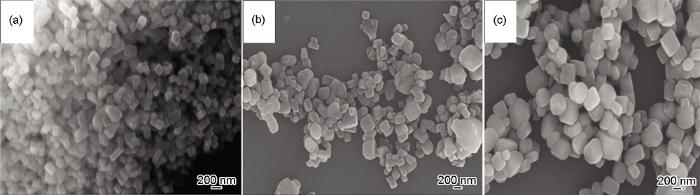

烧结温度不同的LiF样品的显微组织结构
Fig.5
Microstructure of the preparation of lithium fluoride samples of different calcination temperature (a)220℃, (b) 300℃, (c) 400℃
图6
图6

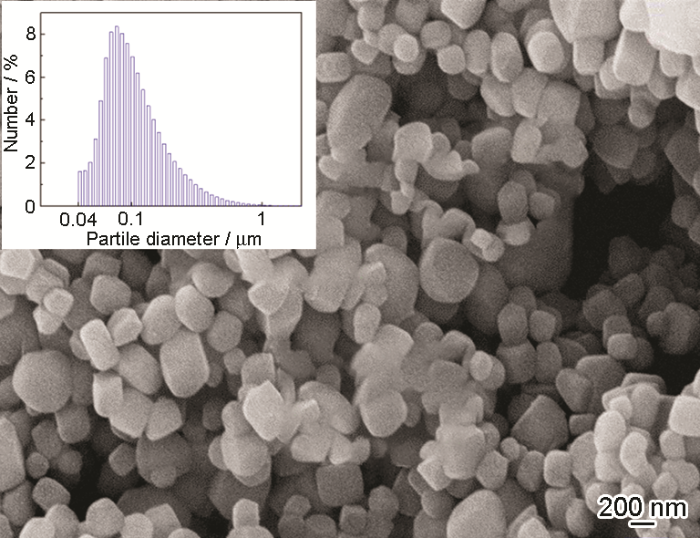

LiF粉末样品的SEM照片及粒径分布
Fig.6
SEM image and particle size distribution of LiF powder samples
表1 不同烧结温度的产物晶粒尺寸
Table 1
Calcination condition | Crystal size/nm |
---|---|
150℃+220℃/6 h | 60.7 |
150℃+300℃/6 h | 65.4 |
150℃+400℃/6 h | 58.5 |

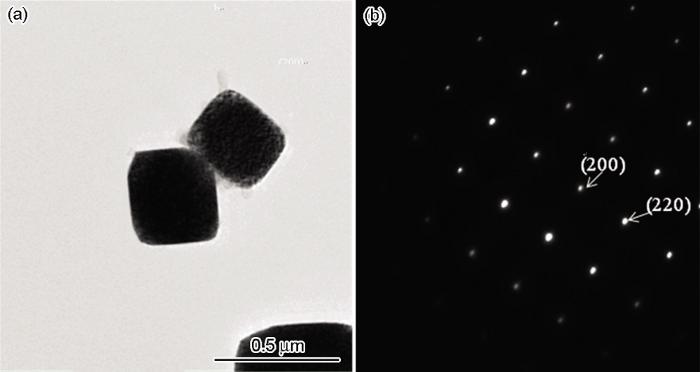

图7

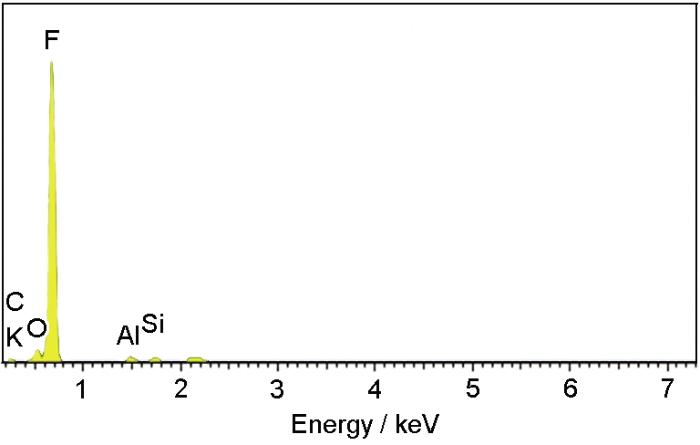

表2 LiF粉末EDS元素分析结果
Table 2
Elements | Mass fraction/% | Atomic fraction/% |
---|---|---|
C K | 1.37 | 3.26 |
O K | 1.57 | 2.81 |
F K | 61.47 | 92.61 |
Al K | 0.60 | 0.64 |
Si K | 0.56 | 0.57 |
K K | 0.15 | 0.11 |
Totals | 65.73 | 100 |
图8
对样品的物相分析结果表明,生成的样品为单晶LiF粒径,平均大小约为为80 nm。在水溶液中进行该反应方法制备的LiF样品其尺寸约为5 μm;而使用无水乙醇作为溶剂生成的LiF样品不溶于乙醇溶液,无水乙醇控制了LiF晶体的生长速度,阻止了LiF样品的生长。由于无水乙醇易于挥发,沉淀过滤的前驱体样品在较低温度易于除去溶剂和减小杂质的引入,有助于提高纳米LiF的纯度。用传统熔融-蒸发-冷却制备的纳米LiF团簇,LiF的尺寸均为百纳米级,而用该方法制备的样品具有立方晶体结构,其性能更加优异。
