李翠, 孙桃, 石国军
, 袁月, 张辰恺
扬州大学化学化工学院 扬州 225002
LI Cui, SUN Tao, SHI Guojun, YUAN Yue, ZHANG Chenkai
中图分类号: TH117TQ325
文章编号: 1005-3093(2016)06-0427-11
通讯作者:
收稿日期: 2015-12-3
网络出版日期: 2016-06-25
版权声明: 2016 《材料研究学报》编辑部 《材料研究学报》编辑部
基金资助:
展开
摘要
采用机械混匀、带温预压、烧结等工艺制备了莫来石填充的聚四氟乙烯(PTFE)复合材料, 通过万能材料试验机、X射线衍射仪(XRD)、静态热机械分析仪(TMA)分别表征了复合材料的力学性能、物相和热学性质; 研究使用MRH-3型高速环块磨损试验机来测试复合材料的耐摩擦磨损性能, 借助场发射扫描电子显微镜研究了复合材料摩擦面形貌并分析摩擦磨损机理。结果表明: 莫来石在PTFE体系中起填充增强作用, 改性聚四氟乙烯复合材料的弹性模量显著增加; 莫来石的填充提高了聚四氟乙烯的玻璃化转变温度, 其平均线膨胀系数也呈下降趋势; 当莫来石的质量分数由0增加至50%时, 复合材料的摩擦系数呈先降低、后升高的趋势, 复合材料的耐磨损性能显著改善; 当莫来石的质量分数为40%时, 其磨损率降低至纯聚四氟乙烯的1/530。
关键词：
Abstract
Polytetrafluoroethylene (PTFE) composites filled with mullite were prepared by mechanical blending, heat compression and then sintering at elevated temperature. The mechanical properties, crystal structure and thermal properties were characterized by universal material testing machine, X-ray diffraction (XRD) and thermal mechanical analysis (TMA), respectively. The friction coefficient and wear rate of the prepared PTFE composites were tested by an MRH-3 high speed friction and wear tester, and the surface morphologies of the composites after friction test were analyzed by a field-emitting scanning electron microscope. It was found that mullite fillings were well dispersed in PTFE, and the thermal and mechanical properties of the composites were enhanced, such as modulus of elasticity, glass transition temperature and average linear expansion coefficient. The friction coefficients of the prepared composites with mullite fillings less than 10% (mass fraction) were smaller than that of pure PTFE, and the larger friction coefficient was found for those with higher among of mullite fillings. It was more important to find that the wear rate of the composites filled with 40% (mass fraction) of mullite fillings decreased to 1/530 of that for the pure PTFE.
Keywords：
聚四氟乙烯(PTFE)具有优异的自润滑性能、耐高低温性能和化学稳定性能, 以及良好的电绝缘性能、不燃性能和耐候性能[1-4], 是航空航天、机械、石油化工等工业领域不可缺少的材料之一。但由于聚四氟乙烯非极性、表面能和内聚能密度极低的特点, 因此在摩擦过程中在偶件表面所形成转移膜的附着能力较差而导致耐磨损性能不佳。此外, 聚四氟乙烯材料还具有易蠕变, 线膨胀系数大等缺点[5, 6]。目前, 为提高聚四氟乙烯(PTFE)的综合性能, 研究人员一直致力于它的改性研究。
PTFE的改性主要包括填充改性、共混改性和化学改性[7-9]。由于纯聚四氟乙烯磨损性能低, 研究人员通过填充纳米氧化铝[10, 11]、MoS2[12]、纤维[13]及其他的无机粉末[14-17]等填料对PTFE进行改性, 结果表明适量的无机填料均可提高聚四氟乙烯材料的摩擦学性能。莫来石具有一定的强度和断裂韧性[18, 19], 可用来改善聚丙烯的力学性能和结晶性能[20, 21]以及改善丁苯橡胶的固化特性[22]。由于聚四氟乙烯本身优异的自润滑性能、耐高温性能和化学稳定性, 填充改性后的复合材料能够应用于温度更高、条件更复杂的摩擦磨损场合, 拓宽其使用范围。如在石油采掘的有杆抽油系统中, 通过在抽油杆接箍上外衬工程塑料能够显著改善杆管偏磨, 延长杆管使用寿命。但是在井深较大的场合, 由于地层温度较高, 一些工程塑料不能使用, 而改性得到的耐磨耐高温的PTFE复合材料能显著改善有杆抽油系统中杆管偏磨现象, 延长修井周期。
本文采用莫来石填充PTFE复合材料, 通过带热预压、烧结、冷压的方法制备聚四氟乙烯复合材料, 考察了复合材料的力学性质、热学性质和摩擦学性能, 以期改性后的复合材料能够用于有杆抽油的系统中具有较高地层温度的杆管偏磨场合。
试验所用的PTFE原料由大金氟化工有限公司生产, 平均粒径为25 μm; 莫来石由郑州市中天特种氧化铝有限公司生产, 粒径小于320目。
将与PTFE的质量比为0%、10%、20%、30%、40%、50%的莫来石与PTFE放入高速万能粉碎机中进行共混, 由于聚四氟乙烯在温度较高时易团聚, 因此每次搅拌10 s, 冷却5 min, 重复5-6次, 得到较均匀的混合物。先在250℃下对混合物带热预压, 再在370℃下烧结1 h, 然后经冷压快速冷却制成样品, 最后通过切割、冲片得到待测试样。纯PTFE和莫来石的质量分数为10%、20%、30%、40%、50%的PTFE复合材料分别用PTFE、PTFE+10%Mul、PTFE+20%Mul、PTFE+30%Mul、PTFE+40%Mul、PTFE+50%Mul表示, 莫来石用Mul表示。
物相分析: 采用Tensor27型红外光谱仪(FT-IR)进行测定, 样品加入KBr压片, 测试范围为4000-400 cm-1, 扫描次数32次, 波数精度≤0.1 cm-1, 分辨率<0.3 cm-1。同时采用D8 Advance型X射线衍射仪(XRD)测试物相, Cu靶, Ni滤波, 管压40 kV, 管流40 mA, 扫描范围10°-80°(2θ)。
拉伸性能试验: 试样的拉伸应力-应变行为按GB/T 1040.1-2006标准在3119-409型万能材料试验机上进行测试, 试样为哑铃型试样, 平直部分尺寸为46.0 mm×5.6 mm×2.0 mm, 拉伸速率10 mm/min, 试验温度为室温, 每种材料至少取5个样。
洛氏硬度试验: 用XHRD-150型洛氏硬度计测量样品的硬度, 硬度标尺选E标尺, 压头直径为3.175 mm, 初试验力为98.07 N, 主试验力为980.7 N。
热学性质测试: 在DSC 8500型差示扫描量热仪(DSC)上进行, 氮气流量20 mL/min, 升温速率10℃/min。
热膨胀系数和玻璃化转变温度测试: 在TMA/SS 6300型热机械分析仪(TMA)上进行测试, 先从30℃开始, 以3℃/min升至350℃, 然后降温至30℃以消除热历史, 最后再次从30℃以3℃/min升至350℃摄谱。测试过程中的负重保持为100 mN。
摩擦磨损试验: 在MRH-3型高速环块磨损试验机上进行, 干摩擦条件下对纯PTFE进行60 min试验, 其余样品进行120 min试验, 对摩偶件为45#钢环, 载荷200 N, 转速200 r/min, 大气环境, 室温条件, 其中PTFE及其与莫来石的复合材料的平均摩擦系数均为3次测量的平均值, 体积磨损率为在单位试验力(1 N)下滑动单位距离(1 m)时的体积损失量, 纯PTFE的摩擦时间为1 h(因为其磨损较快), 其余莫来石填充的PTFE复合材料的摩擦时间为2 h。实验前对摩偶件需用200#金相砂纸打磨至相同的表面粗糙度(Ra: 0.51-0.76 μm), 然后用丙酮超声清洗干净。
磨损面形貌观察: 分别采用S-4800型场发射扫描电子显微镜(SEM)和Zeiss LSM型激光共聚焦扫描显微镜观察并分析了PTFE及其复合材料的磨损表面形貌。由于PTFE复合材料不导电, 因此在SEM分析前需对材料的磨损表面进行喷金处理。

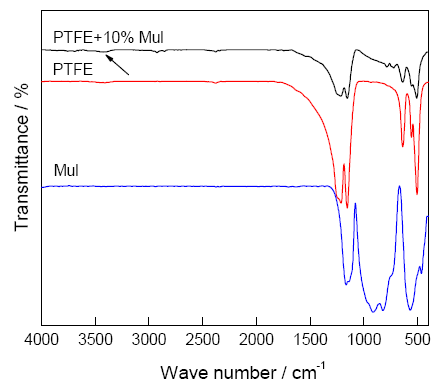

2.1.1 红外光谱分析 图1是莫来石、纯PTFE以及PTFE+10%Mul复合材料的红外光谱图。可以看出, PTFE在1212 和1153 cm-1处有两个较强的峰, 它们为-CF2-的反对称和对称伸缩振动峰, 637 cm-1处的峰为C-F的弯曲振动峰, 而555和504 cm-1处为C-F键的变形振动的吸收带[23]。莫来石谱图中的1164、912、822、567和463 cm-1处的峰均为莫来石的特征吸收峰[24]。而从PTFE+10%Mul复合材料的红外光谱图可以看出, 在3685和3425 cm-1处出现了两个宽的氢键的吸收峰, 证明PTFE基体与莫来石颗粒之间有氢键作用力存在, 这可能是因为在高温压片的过程中, 空气中的水在莫来石表面形成了羟基, 而羟基与PTFE中的F形成氢键从而增强了莫来石与PTFE之间的界面结合[25]。
图1 PTFE、莫来石及PTFE-莫来石复合材料的红外光谱
Fig.1 FT-IR spectra of the PTFE, mullite and mullite-PTFE composite

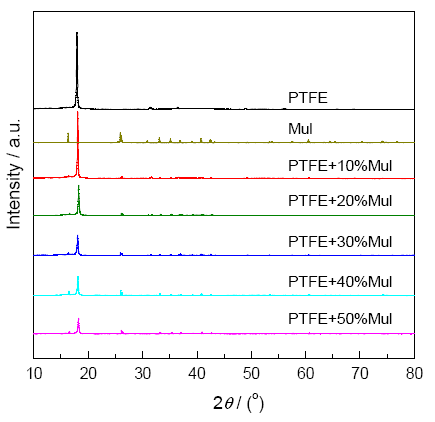

2.1.2 物相分析 图2给出了PTFE以及不同质量分数莫来石填充的PTFE复合材料的XRD谱。可以看出, 纯PTFE样品在17.9°、31.4°和36.5°存在3个主要的衍射峰, 通过与标准卡片进行对照, 证实为纯PTFE的特征衍射峰。填充莫来石以后, 在复合材料的XRD谱中的16.4°、25.9°和26.2°等处发现了莫来石的特征衍射峰, 与标准卡片对照发现它为斜方晶系。随着莫来石填充量的增加, PTFE的特征衍射峰强度下降, 莫来石特征衍射峰强度增加, 这可能是由于PTFE相对质量分数下降, 莫来石相对浓度增加所致。添加莫来石的聚四氟乙烯复合材料的XRD特征衍射峰强度下降也表明了莫来石没有起到显著的异相成核作用, 这应归因于莫来石的相对较大的尺寸。
图2 PTFE、莫来石及PTFE-莫来石复合材料XRD谱
Fig.2 XRD patterns of the PTFE, mullite and PTFE-mullite composites

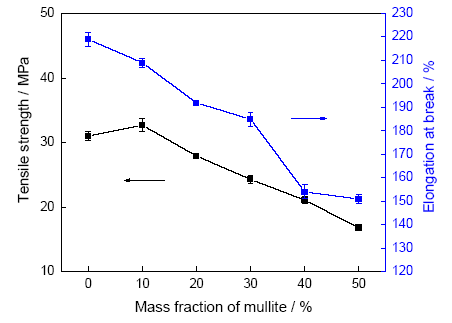

2.2.1 拉伸性能 图3是莫来石填充的PTFE复合材料拉伸应力与应变随莫来石质量分数变化的关系曲线。可以看出, 纯PTFE拉伸强度为31.6 MPa。当莫来石的质量分数为10%时, 复合材料的拉伸强度增加到32.6 MPa。进一步增加莫来石的质量分数导致复合材料的拉伸强度降低。当莫来石的质量分数为50%时, 复合材料的拉伸强度为16.9 MPa。莫来石填充改性的PTFE复合材料的断裂伸长率随着填料质量分数的增加呈下降趋势。纯PTFE的断裂伸长率为220%。值的注意的是, 当莫来石的质量分数达到50%时, 其断裂伸长率仍然高达151%, 其韧性保持得相当好。图4比较了不同莫来石质量分数的PTFE复合材料的拉伸模量。可以看出, PTFE复合材料的拉伸模量一直随莫来石质量分数的增加而增加, 从430 MPa增加至1160 MPa左右, PTFE+50%Mul复合材料的弹性模量为纯PTFE的近3倍。
图3 PTFE-莫来石复合材料拉伸性能随莫来石质量分数的变化曲线
Fig.3 Variations of tensile properties of PTFE-mullite composites with mass fraction of mullite

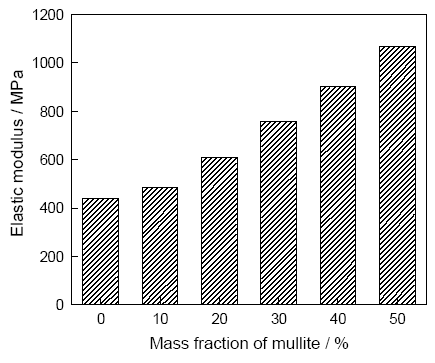

图4 PTFE-莫来石复合材料弹性模量随莫来石质量分数的变化图
Fig.4 Variations of elastic modulus of PTFE-mullite composites with mass fraction of mullite
图5是纯PTFE材料和不同质量分数莫来石填充改性的PTFE复合材料的拉伸断口形貌图。由图5a可以看出, 纯PTFE材料断口处平整, 没有出现明显的裂纹和空洞, 这是因为纯PTFE材料没有屈服点, 属于一种韧性材料, 本身就具有较高的拉伸强度。可以看出, 当莫来石质量分数为10%时(图5b), PTFE复合材料在被拉断时出现了垂直于断面的丝状条状物, 其原因可能是复合材料受力使得PTFE大分子沿着施力方向高度取向, 后因为材料的断裂外力忽然消失, 大分子不能完全缩回, 这也是聚合物及其复合材料粘弹性的一种体现, 这种现象呈现出了典型的韧性断裂特征[26]。莫来石质量分数较低时(本实验中即为10%时), PTFE复合材料断面排列相对整齐并且密实, 没有大量的聚集块, 说明没有团聚现象, 界面结合较好, 莫来石在基体材料中能够很好地被分散, 而且莫来石和基体材料之间有着较强的相互作用, 从而莫来石在基体材料中起到连接增强和传递应力的作用, 所以填充改性得到的PTFE复合材料比纯的PTFE的拉伸强度有所增加。随着莫来石填料质量分数的增加, 它在基体中的分散性有所下降, 连接增强和传递应力的能力下降。由图5c-f可以看出, 随着莫来石质量分数的增加, 莫来石和PTFE不能很好地相互作用致使界面结合能力变弱, 逐渐出现聚集块, 而且在断口形貌中可见莫来石与基体脱粘, 在无机填料四周出现越来越多的空隙, 过多的莫来石填料将一定程度上破坏PTFE复合材料的连续性, 从而使材料内部出现微观缺陷[13], 说明两者之间的亲和性变差, 因此通过莫来石填充改性PTFE获得的强度提高是有限度的, 过多的填充反而导致拉伸强度降低。
图5 PTFE及PTFE-莫来石复合材料的拉伸断口形貌
Fig.5 Tensile fracture morphologies of PTFE and PTFE-mullite composites containing different mass fractions of mullite, (a) PTFE, (b) PTFE+10%Mul, (c) PTFE+20%Mul, (d) PTFE+30%Mul, (e) PTFE+40%Mul, (f) PTFE+50%Mul
同时由于莫来石颗粒与PTFE基体结合形成的界面为有机-无机界面, 当受到的张力增加到一定程度时, 填料与基体有脱粘的倾向, 产生微小空洞, 导致其断裂伸长率随着填料质量分数的增多而下降[27]。但是莫来石被基体牢固粘附不能轻易被拔出, 使改性后的复合材料仍具备较高的拉伸强度和断裂伸长率[28]。
图5中均没有发现PTFE复合材料中大量团聚的现象, 莫来石都较为均匀的分散在PTFE基体材料中。在拉伸形变过程中, 应力可以通过有机-无机界面转移到弹性模量较大的无机刚性材料莫来石上, 从而提高PTFE复合材料的拉伸模量。而且PTFE复合材料中含有莫来石使拉伸时需要消耗更大的拔出功, 对复合材料力学性能有一定的增强作用。弹性模量是材料抵抗弹性形变能力大小的尺度, 也从微观上表征了材料中分子和/或原子间相互结合的紧密程度。弹性模量越大, 代表了PTFE复合材料在摩擦过程中抵抗塑性形变的能力越高[29], 在相同条件下也意味着材料在摩擦副中对摩时抗摩擦磨损能力越强[30]。

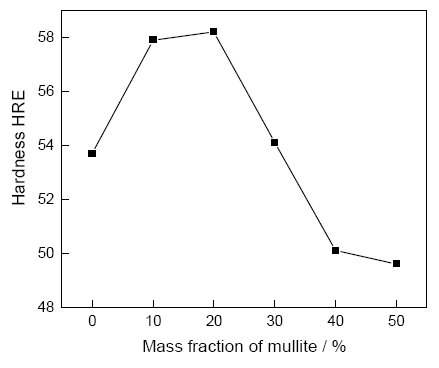

2.2.2 洛氏硬度 图6给出了莫来石填充改性的PTFE复合材料硬度随填充量变化的关系曲线。可以看出, 当莫来石的质量分数小于20%时, 随着莫来石质量分数的增加, 复合材料的洛氏硬度增加明显。但当莫来石的质量分数大于20%时, 随着莫来石质量分数的增加, 复合材料的洛氏硬度逐渐降低, 甚至低于纯PTFE的硬度。这是因为少量的莫来石可以和聚四氟乙烯分子之间形成较强的相互作用, 以高度分散状态存在于聚四氟乙烯树脂中; 莫来石本身具有比基体材料高得多的硬度, 在基体材料中可以充当刚性支撑点和物理交联点的作用, 限制了聚四氧乙烯分子的运动, 能够有效地承担和传递荷载, 起到了填充增强的作用, 从而提高了基体材料抵抗应力变形的能力和材料的硬度。较高的硬度表明了材料提高的承载能力, 可以降低材料在摩擦面的磨痕宽度, 有利于提高复合材料的耐磨损性能[16]。但当莫来石的质量分数较高时, 莫来石颗粒在基体中的分散性有所下降, 连接增强和传递应力的能力下降。过多的无机填料将一定程度上破坏PTFE复合材料的连续性, 复合材料内部的缺陷也会增多[13], 从而导致复合材料的硬度下降。
图6 PTFE及PTFE-莫来石复合材料洛氏硬度随莫来石质量分数的变化曲线
Fig.6 Variations of hardness of PTFE and PTFE-mullites composites with mass fraction of mullite
2.3.1 差示扫描量热分析(DSC) 通过公式(1)[31, 32]计算由DSC法测定的结晶度(Xc)
式中, △Hm0—完全结晶试样的熔融热, 经验值为69 J/g; △Hm—试样的熔融热, J/g; α—复合材料中PTFE树脂的质量分数。

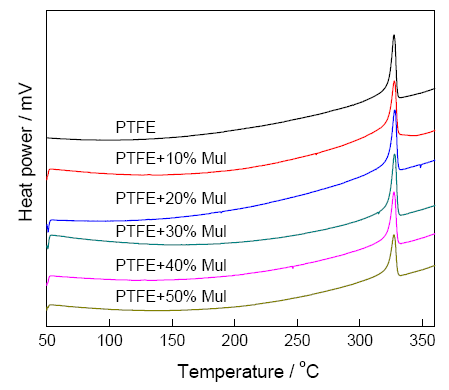

图7给出了PTFE及莫来石和碳纤维的PTFE复合材料的DSC图, 计算分析结果见表1。可以看出, 当莫来石的质量分数为10%时, 复合材料的结晶度明显增加, 而再增加莫来石的质量分数后, 复合材料的结晶度与纯PTFE几乎一样, 说明少量的莫来石对PTFE熔体冷却结晶起到一定的异相成核作用。而结晶度的增加一般意味着材料硬度的增加和耐磨性增强[33]。其次, 经过莫来石的PTFE复合材料的玻璃化转变温度和熔点与纯的PTFE几乎一样。研究通过物理填充来提高PTFE复合材料的耐摩擦磨损性能, 填料和基体材料PTFE之间主要靠较弱的范德华力作用, 填料在试验条件下是不能熔融的, 因此不大可能会改变基体材料的熔点。玻璃化转变温度变化不明显, 一方面可能是由于莫来石的填充较为紧密, 在无机填料的周围并未产生能使基体分子链段自由活动的空间, 从而没有降低其玻璃化转变温度; 另一方面, 也可能是由于填料和基体材料主要靠范德华力相互作用, 没有显著的物理交联和化学交联来引起其交联度的上升, 从而未造成其耐热性能的显著增强。
表1 PTFE及其复合材料的量热性质
Table 1 Thermal properties of PTFE and PTFE-mullite composites
| Sample | Glass transition temperature /℃ | Melting point /℃ | Melting heat /(J/g) | Degree of crystallinity/% |
|---|---|---|---|---|
| PTFE | 322.8 | 327.4 | 20.73 | 30.04 |
| PTFE+10%Mul | 322.1 | 327.6 | 23.26 | 37.08 |
| PTFE+20%Mul | 323.0 | 327.9 | 17.31 | 30.10 |
| PTFE+30%Mul | 323.2 | 327.8 | 16.95 | 31.93 |
| PTFE+40%Mul | 322.4 | 327.3 | 15.34 | 31.12 |
| PTFE+50%Mul | 322.4 | 327.3 | 13.73 | 29.85 |

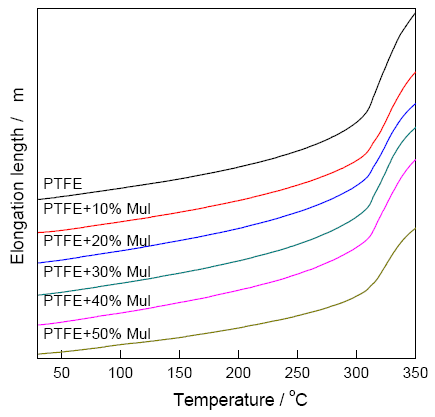

2.3.2 静态热机械分析(TMA) 图8给出了纯PTFE以及不同质量分数的莫来石填充的复合材料的TMA图, 由此计算得到的复合材料的平均线膨胀系数和玻璃化转变温度概括见表2。从图8和表2可以看出, 纯PTFE和由莫来石填充的PTFE复合材料在30℃至160℃之间的线膨胀系数在1.10×10-4℃-1—1.31×10-4℃-1之间, 且由莫来石填充的复合材料的线膨胀系数均不大于纯PTFE的线膨胀系数。当莫来石的质量分数增加到50%时, 其在30℃至160℃之间的平均线膨胀系数由1.31×10-4℃-1降至1.10×10-4℃-1。线膨胀系数对于复合材料用于金属材料的外衬十分重要。金属的线膨胀系数较小, 钢的平均线膨胀系数约为1×10-5℃-1。在实际应用中, 如果通过外衬制得的抽油杆复合接箍(钢塑复合件, 本体为N80钢接箍, 外衬耐磨耐高温的高分子复合材料)中塑料的线膨胀系数大很多, 就有可能导致抽油杆接箍的外衬材料在受热的条件下脱落或隆起, 从而影响其使用效果和寿命。结果表明, 经过莫来石填充改性的PTFE复合材料的线膨胀系数保持在一个较低的值, 有利于这一改性PTFE复合材料在钢塑复合抽油杆接箍中的应用。
图8 PTFE及PTFE-莫来石复合材料的TMA图
Fig.8 TMA curves of PTFE and PTFE-mullite composites containing different mass fractions of mullite
表2 PTFE及其复合材料的平均线膨胀系数及玻璃化温度
Table 2 Average values of coefficient of linear expansion and glass transition temperature of PTFE and PTFE-mullite composites
| Sample | Coefficient of linear expansion (×10-4℃-1)(30-160℃) | Glass transition temperature/℃ |
|---|---|---|
| PTFE | 1.31 | 307.4 |
| PTFE+10% Mul | 1.24 | 311.3 |
| PTFE+20% Mul | 1.31 | 309.0 |
| PTFE+30% Mul | 1.26 | 310.6 |
| PTFE+40% Mul | 1.31 | 310.0 |
| PTFE+50% Mul | 1.10 | 311.0 |
当温度升高, 达到300℃左右时, 基体和改性的PTFE复合材料的线膨胀系数急剧增加, 由此可以通过静态热机械分析图求得材料的玻璃化转变温度。从表2可以得出, 经过莫来石填充改性的PTFE复合材料的玻璃化转变温度在309℃至312℃之间, 都比纯PTFE的玻璃化转变温度307.4℃大, 此结果表明, 莫来石的填充提高了PTFE材料的玻璃化转变温度。

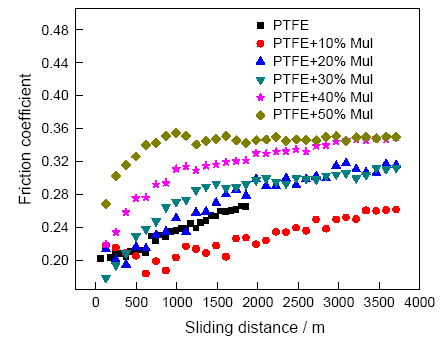

图9给出了含不同质量分数莫来石的PTFE复合材料在室温条件下干摩擦系数随滑动距离变化的关系曲线。由于纯PTFE的耐磨损性能较差, 在试验条件下, 当摩擦磨损试验进行到1 h时(滑动距离大于1800 m), 试片几乎磨穿, 所以滑动距离采用了其它填充莫来石的复合材料的一半。从图可以看出, 实验条件下纯PTFE的摩擦系数较小, 随滑动距离的增加呈增加的趋势, 经过将近2000 m的摩擦磨损后其摩擦系数由0.20增加至0.26左右。值得注意的是, 在经莫来石填充的PTFE复合材料中, 当莫来石的质量分数为10%时, 复合材料的摩擦系数最小, 小于纯PTFE的摩擦系数; 其摩擦系数在摩擦磨损过程中有些波动, 随着滑动距离的增加呈增加的趋势, 在滑动距离为3200 m以后基本趋于稳定, 保持在0.25左右。当莫来石的质量分数为20%和更大时, PTFE复合材料的摩擦系数总体上比纯PTFE大, 而且莫来石的质量分数越高, 复合材料在试验条件下的摩擦系数越大。从图9中也发现, 随着PTFE中莫来石质量分数的增加, 摩擦试验中复合材料的摩擦系数趋于稳定的滑动距离缩短, 从质量分数为10%时的3200 m缩短到质量分数为50%时的1000 m左右。
图9 PTFE及PTFE-莫来石复合材料摩擦系数随滑动距离变化曲线
Fig.9 Friction coefficient vs. sliding distance curves for PTFE and PTFE-mullite composites

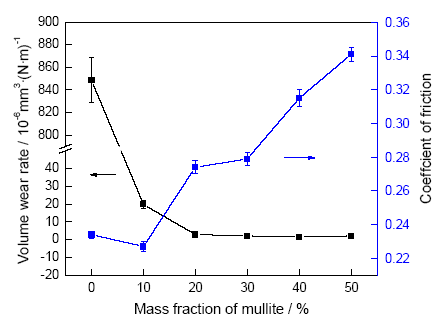

图10给出了PTFE以及不同质量分数莫来石填充的复合材料的平均摩擦系数和体积磨损率随莫来石质量分数变化的曲线图。根据文献[34-36], 研究选定了比较苛刻的条件来进行摩擦磨损试验(见实验方法)。从图10可以看出, 随着莫来石质量分数的增加, PTFE复合材料的平均摩擦系数先降低再上升, 平均摩擦系数由最低的0.23左右上升至0.34左右。当莫来石的质量分数小于20%时, 复合材料的磨损率随莫来石质量分数的增加而急剧降低; 但当莫来石的质量分数大于20%时, 复合材料的磨损率先趋于平稳后有小幅度增加趋势。总体而言, PTFE复合材料的磨损率由纯PTFE的磨损率848×10-6 mm3(Nm)-1左右降至1.6×10-6 mm3(Nm)-1左右, 复合材料的磨损率仅为纯PTFE磨损率的1/530。添加莫来石的PTFE复合材料的耐磨性比添加玻璃纤维[13]、BaSO4[14]、含碳纳米管[15]、 MoS2[11]等无机填料的PTFE复合材料的耐磨性要好。
图10 PTFE及PTFE-莫来石复合材料体积磨损率和平均摩擦系数变化的关系曲线
Fig.10 Variations of wear rate and average friction coefficient of PTFE and PTFE-mullite composites with mass fraction of mullite

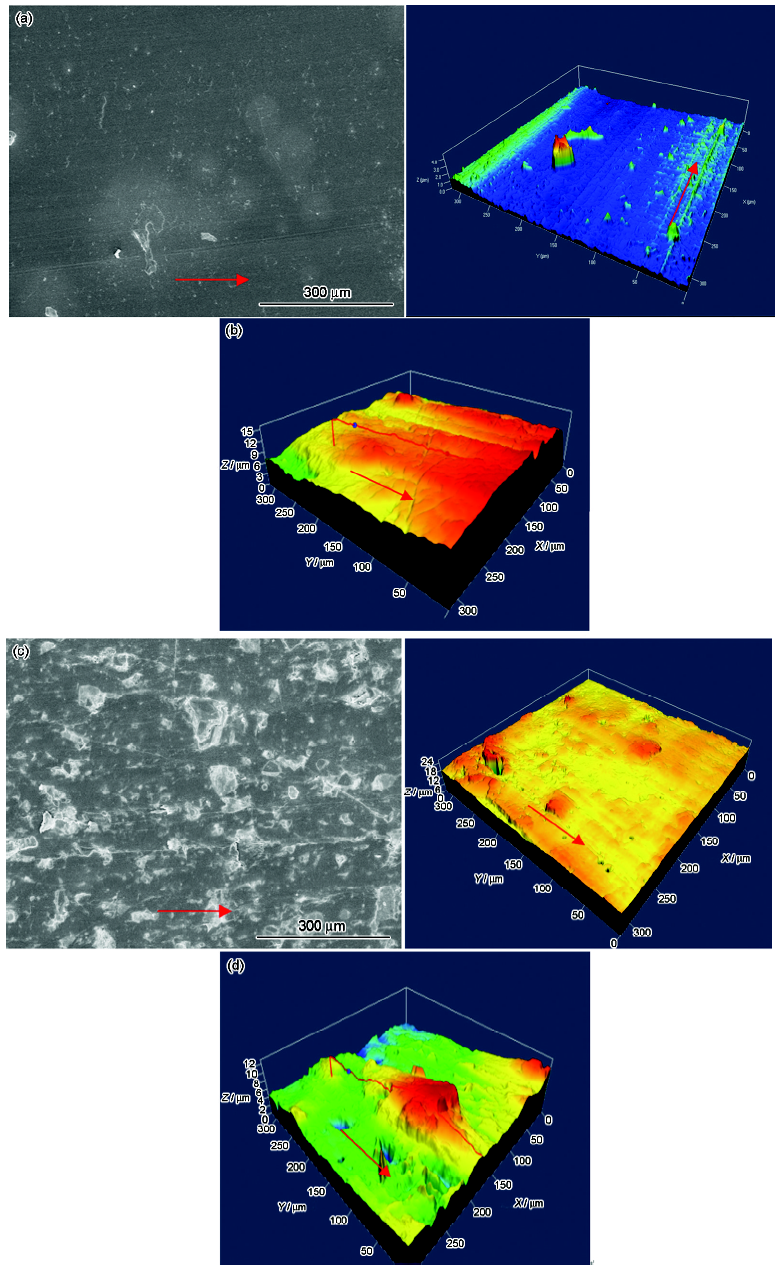

图11给出了纯PTFE及一些不同质量分数的莫来石填充改性的PTFE复合材料在干摩擦条件下的摩擦面的形貌图。图11a是纯PTFE在干摩擦条件下摩擦1 h后的摩擦面的SEM和3D图。从SEM图(其中水平方向为摩擦方向)可以看出, 纯PTFE的摩擦面较光滑, 在摩擦方向上有些犁沟, 这可能是由对摩偶件钢环上的粗糙度在材料表面耕犁造成的, 除此之外, 摩擦表面上还附着一些片状磨屑。在3D图中, X轴方向为摩擦方向, 同样可以看出在摩擦方向上有许多犁沟, 磨损表面伴有大量突起的“小尖峰”, 使得纵向深度较大, 最高点和最低点相差4 μm左右, 因此纯PTFE的主要的磨损形式应该是以磨粒磨损为主, 粘着磨损为辅。图11b是PTFE+10%Mul复合材料在干摩擦条件下摩擦2 h后的摩擦面的3D图。在3D图中, Y轴方向为摩擦方向, 填充10%莫来石的样品磨损表面突起的“小尖峰”变得不明显使得复合材料表面磨损相对均匀, 纵向深度差低于纯PTFE的, 也低于30%和50%的莫来石填充样品的, 而且更少的犁沟表明填充10%莫来石起到了耐摩擦磨损性能。这和其摩擦系数最小是一致的。磨损表面沿着Y轴方向有一定的坡度和较浅的沟槽, 材料从沟槽向两侧转移形成了脊缘, 表明是以犁削的形式被磨损, 此复合材料应该是首先向环块表面转移, 然后聚合物中的微凸体产生弹性形变, 最终使转移膜剥离成磨粒, 因此主要表现为磨粒磨损。
图11 PTFE及PTFE-莫来石复合材料在干摩擦条件下的摩擦面的SEM图和3D激光显微镜图
Fig.11 SEM and 3D laser microscope images of PTFE and PTFE-mullite composites under dry sliding condition
图11c是PTFE+30%Mul复合材料在干摩擦条件下摩擦2 h后的摩擦面的SEM和3D图。从SEM图(其中水平方向为复合材料的摩擦方向)可以看出, 摩擦表面上有很多裸露在外的莫来石固体颗粒, 表面上还粘着一些磨屑和较小的沟壑, 没有明显裂纹。在3D图中, Y轴方向为摩擦方向。可以看出, 与纯PTFE相比, 摩擦表面较平整, 磨损比较缓和, 犁沟明显减少, 摩擦表面上有些凹坑, 这应该是摩擦过程中莫来石受到环块的挤压造成了颗粒破碎继而脱落而留下来的空洞, 落入环块和材料表面的破碎颗粒被重新压入材料表面又留下凸起部分[37], 因此莫来石填充的PTFE复合材料的磨损形式应为粘着磨损。图11d是PTFE+50%Mul复合材料在干摩擦条件下摩擦2h后的摩擦面的3D图。在3D图中, Y轴方向为摩擦方向, 表面凹凸不平, 中间橘红色部分突起, 说明局部被磨损, 而且没有明显的犁沟, 四周突起的“小尖峰”说明材料在磨损的过程中有被拉拽的倾向, 材料表面在循环接触应力的作用下发生较为严重的塑性变形, 纵深差较大, 说明添加50%莫来石后PTFE复合材料的磨损机理是以粘着磨损为主。
纯PTFE样品的摩擦系数较小, 磨损率较大, 且其摩擦系数随着滑动距离的增加而增加, 其原因应该是纯PTFE在摩擦过程中, 摩擦热的不断积聚致使材料表面局部软化, PTFE大分子被拉出结晶区, 并向对摩面转移, 以库仑力和范德华力在对摩面上形成PTFE转移膜, 使得此时摩擦副之间的接触表现为转移膜与PTFE材料之间的接触, 减少了接触面的剪切应力, 降低了摩擦系数, 从而起到自润滑的作用, 因此在摩擦初期摩擦系数较小。然而由于纯PTFE的内聚能密度较小, 分子之间和分子与对摩面之间的作用力较弱, 转移膜不断被挤向两边, PTFE自润滑层不断减少, 而且随着摩擦的进行, 摩擦面和对摩面的温度不断升高, 表面塑性变形和粘着加剧, 所以导致摩擦系数不断增加, 磨损率越来越大, 最终导致磨损失效[38]。
当填充了质量分数为10%的莫来石后, PTFE复合材料的摩擦系数比纯PTFE的摩擦系数小, 这可能是因为基体材料填充了少量的莫来石以后, 摩擦面上的莫来石较少, 大部分仍然是聚四氟乙烯在摩擦, 而在摩擦过程中, 少量的莫来石微凸体与对磨面进行摩擦, 虽然会在一定程度上增加摩擦力, 但使摩擦过程中的接触面减少, 从而使摩擦系数减小。但当莫来石的质量分数为20%和更高时, 复合材料的摩擦系数升高, 这可能是因为随着莫来石质量分数的增加, 试样表面的莫来石成分也随之增多, 莫来石粒子参与摩擦的几率也增大, 而莫来石和对偶面的摩擦系数比纯PTFE大, 从而使材料的摩擦系数也增大。其次, 压力与相对运动是产生摩擦力的原因, 而材料与金属间的相对运动必须克服摩擦副微凸体间啮合的阻碍作用, 而且填料越多这种作用越强, 摩擦面的微凸体越多, 摩擦力越大, 摩擦系数越大。此外, 颗粒填料的加入在摩擦过程中能够破坏转移膜, 实验条件下的PTFE复合材料含有莫来石颗粒, 这使PTFE转移膜难以在对磨面表面形成完整的润滑膜, 从而提高了复合材料的摩擦系数[23]。
PTFE复合材料的磨损率随着莫来石质量分数的增大而降低, 当莫来石的质量分数大于40%时, 又呈增加趋势。磨损率降低是因为无机材料莫来石这种填料颗粒具有较高的强度和刚度, 且与基体材料有较强的相互作用, 在摩擦过程中这种填料承受外界负荷, 降低了PTFE本体所受的作用力, 起到支持负荷的作用[39], 且随着莫来石质量分数的增加, 试样表面的莫来石成分也随之增多, 莫来石粒子参与摩擦的几率也增大, 从而使复合材料的磨损率随着莫来石质量分数的增加而逐渐降低。而且, 通过前面的力学性能和热学性能的分析可以知道, 当莫来石的质量分数增加时, 其弹性模量增加, 玻璃化转变温度比纯PTFE高, 有利于其耐磨损性能的提高。但是, 当莫来石的质量分数高达50%时, 虽然复合材料的弹性模量和玻璃化转变温度都达到较大值, 但是其磨损率与莫来石的质量分数为40%的复合材料相比有增加的趋势, 这可能是由于无机粒子质量分数过高, 会发生团聚现象, 不能很好地分散在PTFE体系中, 从而造成材料结构不均匀, PTFE分子链被阻断, 因此耐磨性变差。
填充了莫来石的复合材料的摩擦系数总体上随莫来石质量分数的增加呈增加趋势, 磨损率反而降低, 这可能是因为PTFE复合材料与钢环摩擦的过程中, 增加的莫来石填充量造成了钢环和莫来石直接接触的概率增加, 从而导致其与钢环的摩擦系数增加; 而复合材料的磨损率随着莫来石填充量增加而呈下降趋势则可能是源于填充的莫来石在PTFE基体材料中起到了刚性支撑点的作用, 并且在一定范围内, 莫来石质量分数越高, 这种效果越显著。
1. 经莫来石填充的PTFE复合材料的拉伸强度和断裂伸长率有所下降, 但仍然保持较大的绝对值, 当莫来石的质量分数高达50%时, 复合材料的拉伸强度为16.9 MPa, 断裂伸长率为151%; 改性材料的弹性模量显著增加, 从430 MPa增加至1160 MPa左右, 表明其外力作用下抗形变能力增强。
2. 莫来石填充改性的PTFE复合材料的玻璃化转变温度增加, 由307.4℃增加至311℃左右; 平均线膨胀系数呈下降趋势, 显示改性材料的耐热性能增强。
3. 莫来石填充改性的PTFE复合材料的摩擦系数随莫来石的质量分数增加呈现先降低、后上升的趋势, 其耐磨损性能显著改善。当莫来石的质量分数为40%时, 复合材料的磨损率仅为纯PTFE的1/530。
