硫化氢腐蚀对X80管线钢断裂韧性的影响

王晶, 栾春波

北京工业大学机械工程与应用电子技术学院北京 100022

Effect of Hydrogen Sulfide Corrosion on Fracture Toughness of X80 Pipeline Steel

WANG Jing^**^,, LUAN Chunbo

(College of Mechanical Engineering and Applied Electronics Technology, BeijingUniversity of Technology, Beijing 100022, China)

中图分类号: O346.1+2

文献标识码: A

文章编号: 1005-3093(2016)03-0179-07

通讯作者: **To whom correspondence should be addressed, Tel: 13810101879, E-mail: wjing@bjut.edu.cn

收稿日期: 2015-07-27

网络出版日期: 2016-03-25

基金资助: * 国家自然科学基金青年基金资助项目11302007

展开

摘要

测试X80管线钢分别在未腐蚀状态下及饱和H₂S预腐蚀后的δ-Δa阻力曲线; 分析了H₂S腐蚀对其裂纹扩展阻力曲线,断裂韧性,塑性功等方面影响.结果表明, H₂S腐蚀后X80材料K_IC下限为75.43 MPam^½.对比分析H₂S腐蚀前后测试结果, 发现H₂S腐蚀会对X80钢的断裂韧性产生显著影响: 未腐蚀试样的裂纹扩展阻力曲线明显高于H₂S腐蚀后的; H₂S腐蚀前后材料的稳定裂纹扩展下的启裂韧度δ_0.2BL分别为0.740 mm和0.365 mm, 前者是后者的2.02倍; 扩展量Δa相近的情况下, 未腐蚀试样的裂纹扩展过程所需塑性功是H₂S预腐蚀后的2.29倍左右, H₂S腐蚀明显会降低X80材料的断裂韧度.因此, 管道在输送天然气过程中应尽量避免H₂S的腐蚀, 保证材料的韧性不受破坏.

关键词： 金属材料 ; 断裂韧性 ; 阻力曲线 ; H2S腐蚀

Abstract

Fracture toughness of X80 pipeline steel in a simulated petrochemical environment is studied in this paper. Original specimens and saturated H₂S pre-corroded specimens were tested respectively and δ-Δa resistance curves were obtained, while the influence of hydrogen sulfide corrosive environment on the resistance curve, fracture toughness and plastic work of X80 pipeline steel was analyzed. It follows that the lower limit of K_IC of the pre-corroded X80 steel is 75.43 MPam^½, and the hydrogen sulfide corrosion affect significantly on the fracture toughness of X80 steel: the crack growth resistance curve obtained from original specimens is much higher than that of the pre-corroded specimens; the fracture toughness of stable crack propagation δ_0.2BL is 0.740 mm and 0.365 mm respectively, and the former is 2.02 times of the latter. In case for a given amount of crack propagation Δa, the plastic work of the original specimen is about 2.29 times of the pre-corroded specimen. Hydrogen sulfide corrosion reduced the fracture toughness of the X80 steel remarkablely. Thus, in the course of natural gas pipeline, hydrogen sulfide corrosive environment should be avoided to keep the steel a proper high toughness to prevent damage.

Keywords： metallic materials ; fracture toughness ; resistance curve ; hydrogen sulfide corrosion

PDF (971KB) 元数据多维度评价相关文章收藏文章

本文引用格式导出 EndNote Ris Bibtex

王晶, 栾春波. 硫化氢腐蚀对X80管线钢断裂韧性的影响[J]. , 2016, 30(3): 179-185 https://doi.org/10.11901/1005.3093.2015.429

WANG Jing, LUAN Chunbo. Effect of Hydrogen Sulfide Corrosion on Fracture Toughness of X80 Pipeline Steel[J]. Chinese Journal of Material Research, 2016, 30(3): 179-185 https://doi.org/10.11901/1005.3093.2015.429

西气东输二线管道设计是我国"十一五"期间的重要能源工程, 二线工程拟全部采用X80管线钢, 数量不低7000km^[1], 而天然气中所含的H₂S杂质易与水蒸气作用形成腐蚀环境, 进而对压力管道产生应力腐蚀作用.根据文献[2, 3]统计, 因腐蚀导致地下管道破裂的事故, 平均每0.2年就会发生1次, 因此研究X80管线钢在模拟实际工况下的断裂韧性, 对石油天然气设备的可靠性评估以及剩余寿命的预测都有十分重要的意义.

随着X80管线钢的大量应用, 针对其应力腐蚀性能的研究也日益增多.奚运涛等^[4]采用三点弯曲加载法, 研究了国产X80管线钢及其焊接接头的抗H₂S应力腐蚀开裂(SSCC)行为.王炳英等^[5]采用X80管线钢焊接接头制作楔形张开加载(WOL)试样, 在H₂S介质中进行恒位移应力腐蚀试验, 分别测得母材,焊缝和热影响区的临界应力强度因子K_ISCC和裂纹扩展速率.陈叶等^[6]综述了埋地X80石油管道的应力腐蚀开裂类型与机理, 介绍了材料应力,环境因素,温度,外加电位阴极保护对X80管线钢应力腐蚀行为的影响, 并提出了相应的防护措施.

本文针对西气东输管道实际工况的特点, 以西气东输用材料X80管线钢为研究对象, 在空气及H₂S预腐蚀的条件下对X80管线钢的断裂特性进行研究, 获取空气中及H₂S预腐蚀后的δ-Δa阻力曲线及δ_0.2BL特征值; 分析H₂S腐蚀环境对X80管线钢裂纹扩展阻力曲线,断裂韧性,塑性功损伤等方面影响, 为工程应用提供数据支持.

1 实验方法

1.1 实验材料

本文研究的X80管线钢取材于实际的西气东输管道.材料的基本力学性能见表1.

表1 X80管线钢的主要力学性能

Table 1 The main mechanical properties of X80 pipeline steel

E/GPa	R_m/MPa	R_P0.2/MPa	A/%	Z/%
206.0	767.0	661.0	19.1	77.7

新窗口打开

1.2 试样制备

本文根据国标GB/T 21143–2007《金属材料静态断裂韧度的统一试验方法》^[7]进行试验, 采用标准的三点弯试样.受到实际管道壁厚(t=19 mm)的限制, 本文所采用的试样厚度为15 mm.根据标准内的相关要求, 本文所应用的标准试件如图1所示, 即: 试样厚度B=15 mm, 试样宽度W=30 mm, 跨距S=120 mm.

根据标准要求, 本文应用高频疲劳试验机预制疲劳裂纹, 预制疲劳裂纹最大载荷为14.87 kN, 应力比R=0.1, 试样的预制疲劳裂纹长度为2 mm.

显示原图| 下载原图ZIP| 生成PPT

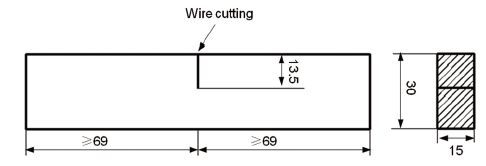

图1 三点弯曲试件示意图

Fig.1 Diagram of specimens for three-point bending test (mm)

1.3 实验环境

本文分别于腐蚀前和H₂S预腐蚀后进行X80管线钢断裂韧性测试.其中, H₂S预腐蚀的环境为NACE^[8]规定的标准A类H₂S腐蚀溶液, 即在含有5%NaCl和0.5%冰乙酸的水溶液中通入饱和H₂S气体, 使溶液内的H₂S体积分数达到2.0×10^-3; 预腐蚀时间为96 h.达到规定的预腐蚀时间后, 将试件从腐蚀环境中取出,擦净, 在空气中进行相关实验.

1.4 实验步骤

1.4.1 平面应变断裂韧度K_IC测试本文依照国标GB/T 21143–2007《金属材料静态断裂韧度的统一试验方法》^[7]进行实验.试件在万能电子试验机(CSS-1110)上进行加载.应用数据采集系统实时记录试验力F和裂纹张开口位移V, 观察负荷-变形曲线.当出现非稳定裂纹扩展时停止试验.根据标准中的相关规定, 借助测量准确度±0.010 mm的工具显微镜, 按照九点平均值方法测量并计算裂纹原始长度a₀.

根据国标中相关规定计算F_Q,K_Q并判断有效性.其中, F_Q为裂纹亚临界扩展时试件所承受的载荷, 即斜率为测试曲线的线性部分斜率的95%的偏置线与测试曲线的交点.K_Q为条件断裂韧度, 计算公式为:

$\begin{matrix} K_{Q} = [(\frac{S}{W}) \frac{F_{Q}}{(B B_{N} {W)}^{0.5}}] [g_{1} (\frac{a_{0}}{W})] \end{matrix}$ (1)

其中, S为跨距, W为试样宽度, B为试样厚度, B_N为两侧槽之间的试样净厚度(对于本实验, B_N=B), g₁为三点弯曲试样的应力强度因子系数, 即:

$\begin{matrix} g_{1} (\frac{a_{0}}{W}) = \frac{3 {(\frac{a_{0}}{W})}^{0.5} [1.99 - (\frac{a_{0}}{W}) (1 - \frac{a_{0}}{W}) (2.15 - \frac{3.93 a_{0}}{W} + \frac{2.7 {a_{0}}^{2}}{W^{2}})]}{2 (1 + \frac{2 a_{0}}{W}) {(1 - \frac{a_{0}}{W})}^{1.5}} \end{matrix}$

根据以下平面应变条件进行K_Q=K_IC的有效性判断:

$\begin{matrix} a_{0} = 2.5 (\frac{K_{Q}}{R_{p 0.2}}); \end{matrix}$

$\begin{matrix} B = 2.5 (\frac{K_{Q}}{R_{p 0.2}}) \end{matrix}$ ;

$\begin{matrix} W - a_{0} = 2.5 (\frac{K_{Q}}{R_{p 0.2}}) \end{matrix}$ (2)

若K_Q符合上述条件, 则结果为有效的K_IC.

1.4.2 稳定裂纹扩展下的启裂韧度的测试本实验依照国标GB/T 21143–2007《金属材料静态断裂韧度的统一试验方法》^[7]中推荐的多试样法进行实验.将一组试样加载到预先选定的不同位移水平后卸载取下, 液氮冷冻后打断, 测量原始裂纹扩展长度a₀和最终裂纹扩展量Δa, 并计算裂纹尖端张开位移δ.对于δ-Δa曲线来说, 其钝化线方程为: δ=1.87(R_m/R_p0.2)Δa; 有效裂纹扩展量的左边界为过Δa=0.1 mm的钝化线平行线, 右边界为过Δa_max的钝化线平行线; 将有效裂纹扩展区域四等分, 每个区域内应至少有一个数据点.对数据缺失的区域, 则以邻近区域的测试结果为基础进行相应的补点.当有效数据点大于或等于6个, 且满足等间距要求时, 实验结束.

对于三点弯曲试样, δ的计算方式如下:

$\begin{matrix} δ = [(\frac{S}{W}) \frac{F}{(B B_{N} {W)}^{0.5}} \times g_{1} {(\frac{a_{0}}{W})]}^{2} [\frac{1 - υ^{2}}{2 R_{p 0.2} E}] \end{matrix}$

$\begin{matrix} + \frac{0.6 Δa + 0.4 (W - a_{0}) V_{p}}{0.6 (a_{0} + Δa) + 0.4 W + z} \end{matrix}$ (3)

其中, F为停机点载荷, ν为泊松比, R_P0.2为在实验温度下材料在垂直于裂纹平面方向0.2%的规定非比例延伸强度, E为弹性模量, a₀为初始裂纹长度, Δa为最终裂纹扩展量, z为引伸计刀口厚度, g₁为三点弯曲试样的应力强度因子系数(计算方法同1.4.1).

过Δa=0.2 mm做钝化线的平行线, 与阻力曲线的交点定义为δ_Q0.2BL.应用下列条件对δ_Q0.2BL进行有效性验证: 1)在0.10 mm和0.30 mm钝化线偏置线之间至少有一个数据点, 在0.10 mm和0.50 mm钝化线偏置线之间至少有两个数据点; 2) δ_Q0.2BL<δ_max=(W-a₀)/20; 3)阻力曲线在0.20 mm偏置线交点处斜率满足: $\begin{matrix} 1.87 (\frac{R_{m}}{R_{p 0.2}}) > {[2 (\frac{dδ}{da})]}_{0.2 BL} \end{matrix}$ .若δ_Q0.2BL符合上述条件, 则结果为非尺寸敏感的δ_0.2BL.

2 实验结果

2.1 H₂S预腐蚀后X80管线钢平面应变断裂韧度K_IC的实验结果及有效性判定

对预腐蚀后的X80管线钢三点弯曲试样进行平面应变断裂韧性测试, 记录得到的加载力F与裂纹张开口位移V曲线如图2a-c所示.

根据试样形式, 取B=B_N=15 mm, W=30 mm, S=120 mm, 测试得到的实验结果及有效性判断见表2.

表2 硫化氢预腐蚀后X80管线钢平面应变断裂韧度K_IC的测试结果

Table 2 Test values of plain strain fracture toughness K_IC of corroded X80 pipeline steel

Sample number	F_max / kN	F_Q / kN	F_max/F_Q	a₀ / mm	B / mm	W-a₀ / mm	g₁	K_Q /MPam^1/2	R_P0.2 /MPa	$\begin{matrix} 2.5 {(\frac{K_{Q}}{R_{P 0.2}})}^{2} \end{matrix}$ / mm	Validity judgment
10#	23.85	15.57	1.53>1.10	15.64	15.01	14.36	2.84	59.93	661.0	20.55	Invalid
13#	24.49	16.31	1.50>1.10	14.53	15.10	15.27	2.54	65.79	661.0	24.77	Invalid
14#	24.93	18.99	1.31>1.10	14.71	15.02	15.29	2.58	75.43	661.0	32.55	Invalid

新窗口打开

由表2可以明显看出, 10#,13#,14#试件的K_IC均为无效值, 所得K_Q=75.43 MPam^1/2为K_IC下限值.由于不满足有效性条件, 说明试件裂纹尖端不满足线弹性断裂力学基本假设, 裂纹尖端出现屈服区, 故需应用弹塑性理论对材料的抗裂纹扩展能力进行评估.

显示原图| 下载原图ZIP| 生成PPT

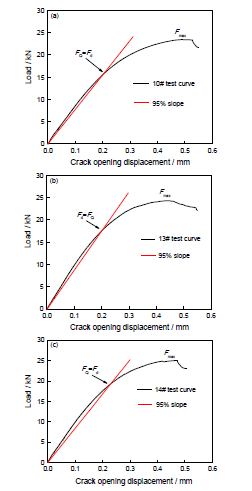

图2 硫化氢预腐蚀后X80管线钢的加载力F与裂纹张开口位移V曲线 (a) 10号试件试验曲线; (b) 13号试件试验曲线; (c) 14号试件试验曲线

Fig.2 The curvesof loading force F vs. displacement of crack mouth V for saturated H₂S pre-corroded X80 pipeline steel (a) 10 # specimen; (b) 13# specimen; (c) 14# specimen

2.2 稳定裂纹扩展下的启裂韧度δ_0.2BL的试验结果及有效性判定

本文分别于H₂S预腐蚀前后, 对X80管线钢三点弯试件进行δ-Δa阻力曲线和启裂韧度δ_0.2BL的测试.未腐蚀试样和H₂S预腐蚀后试样的测试结果见表3和表4.δ-Δa阻力曲线见图3.根据国标中推荐的三参数指数方程对阻力曲线进行拟合, 最终得到未腐蚀与H₂S预腐蚀后的阻力曲线表达式为:

未腐蚀: δ=0.20041+0.70930Δa^0.44416;

H₂S预腐蚀后: δ=0.24544+0.23993Δa^0.69532.

过Δa=0.20 mm做钝化线的平行线与阻力曲线相交, 分别得到H₂S预腐蚀前后的δ_Q0.2BL, 数据点分布及其有效性判断见图4和表5.

由表5可知, 腐蚀前和H₂S预腐蚀后试件测试得到的δ_Q0.2BL均满足有效性判据, 两种实验条件下X80管线钢稳定裂纹扩展的启裂韧度δ_0.2BL分别为0.740 mm(未腐蚀)和0.365 mm(H₂S预腐蚀后).

表3 未腐蚀试件的启裂韧度δ_0.2BL测试结果

Table 3 Test values of fracture toughness δ_0.2BL of uncorroded X80 pipeline steel

Sample number	B / mm	W / mm	S / mm	F / kN	g₁	ν	R_p0.2 / MPa	E / GPa	a₀ / mm	Δa / mm	V_p / mm	z / mm	δ / mm
A1	15.02	30.10	120.00	31.56	2.58	0.30	661.00	206.00	14.73	0.63	2.81	2.00	0.81
A2	15.03	30.00	120.00	28.50	2.62	0.30	661.00	206.00	14.84	1.34	3.78	2.00	1.05
A3	15.00	30.20	120.00	24.09	2.62	0.30	661.00	206.00	14.81	3.01	5.03	2.00	1.36
A4	14.99	30.20	120.00	26.81	2.66	0.30	661.00	206.00	15.01	2.15	4.63	2.00	1.25
A5	15.10	30.02	120.00	27.86	2.66	0.30	661.00	206.00	15.04	0.83	2.74	2.00	0.76
A6	15.01	30.02	120.00	27.07	2.58	0.30	661.00	206.00	14.71	2.28	4.18	2.00	1.15

新窗口打开

表4 硫化氢预腐蚀后的启裂韧度δ_0.2BL测试结果

Table 4 Test values of fracture toughness δ_0.2BL of corroded X80 pipeline steel

Sample number	B / mm	W / mm	S / mm	F / kN	g₁	ν	R_p0.2 / MPa	E / GPa	a₀ / mm	Δa / mm	V_p / mm	z / mm	δ / mm
3#	15.10	29.82	120.00	27.88	2.58	0.30	661.00	206.00	14.57	0.25	0.78	2.00	0.26
4#	14.90	29.80	120.00	27.93	2.54	0.30	661.00	206.00	14.54	0.51	1.42	2.00	0.43
5#	15.02	29.72	120.00	29.40	2.54	0.30	661.00	206.00	14.43	0.35	1.13	2.00	0.36
8#	15.11	30.10	120.00	16.46	2.66	0.30	661.00	206.00	15.08	1.18	1.90	2.00	0.52
11#	15.00	30.00	120.00	19.87	3.63	0.30	661.00	206.00	15.90	1.87	2.31	2.00	0.61
12#	15.09	29.92	120.00	16.10	4.43	0.30	661.00	206.00	16.21	2.98	3.03	2.00	0.76

新窗口打开

显示原图| 下载原图ZIP| 生成PPT

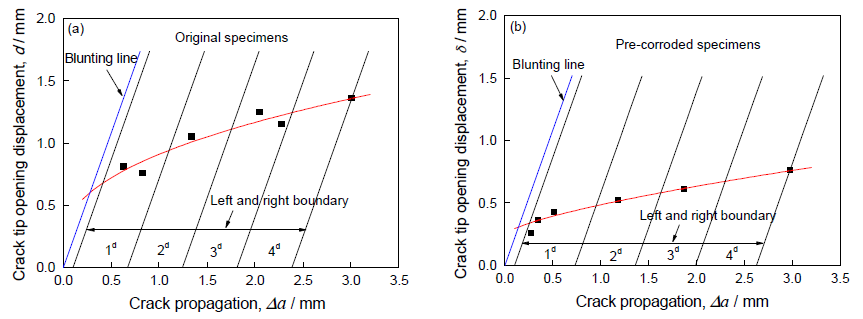

图3 未腐蚀(a)和(b)硫化氢预腐蚀后试样的δ-Δa阻力曲线

Fig.3 δ-Δa resistance curves of (a) original and (b) saturated H₂S pre-corroded X 80 specimens

显示原图| 下载原图ZIP| 生成PPT

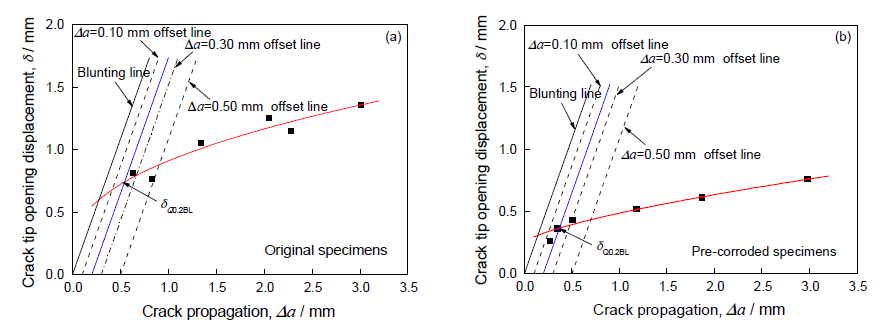

图4 未腐蚀(a)和(b)硫化氢预腐蚀后试样的δ_Q0.2BL及数据分布的有效性判断

Fig.4 The value of δ_Q0.2Bland validity judgment of (a) original specimens and (b) saturated H₂S pre-corroded specimens

表5 δ_Q0.2BL的数值及有效性判定

Table 5 Values of δ_Q0.2BL and validity judgment

Experiment condition	Data distribution requirements	δ_Q0.2BL	δ_max	1.87(R_m/R_p0.2)	$\begin{matrix} {[2 (\frac{dδ}{da})]}_{0.2 BL} \end{matrix}$	Validity judgment
Original	Meet conditions	0.740	0.749	2.170	0.886	Valid
Pre-corroded	Meet conditions	0.365	0.686	2.170	0.451	Valid

新窗口打开

3 结果与讨论

3.1 关于δ_0.2BL的比较

δ_0.2BL是指将钝化线沿Δa轴平移至Δa=0.2 mm时与阻力曲线交点的裂纹张开口位移值, 该特征值表征了材料抵抗裂纹启裂的能力.由测试结果可知, 腐蚀前X80材料的δ_0.2BL为0.740 mm, H₂S预腐蚀后材料的δ_0.2BL为0.365 mm, 二者相差2.02倍.由此可见, H₂S腐蚀显著降低了材料的断裂韧性.这是由于: H₂S腐蚀溶液中的电解产生氢离子通过渗透的途径进入金属内部, 当试件加载时, 裂尖产生高应力区, 由于应力诱导氢扩散的作用, 金属内部的氢原子向裂尖聚集, 并形成盘状的原子氢气团(cottrell气团), 其内压的剪切分量τ_H和由外应力场引起的剪切分量共同作用, 促进裂尖局部区域的位错增值和运动, 从而促进局部塑性变形, 降低材料的断裂韧度^[10-11].

裂纹张开口位移δ与裂纹尖端的应力场息息相关.而对于裂纹尖端应力场来说, 应力强度因子K是描述其场强的物理量, 临界应力强度因子K_IC是裂纹发生失稳扩展的最小应力强度因子, 是衡量材料断裂韧性的重要参数.在工程上可通过裂纹稳定扩展的启裂韧度δ_0.2BL估算出临界应力强度因子K_IC值.

依据断裂力学理论^{[12, 13]}:

(4)

其中, δ为裂纹尖端张开位移, J为J积分的实验当量, R_P0.2为屈服强度, k为COD减小因子, 取值范围为1.1-2.0.

J与K有如下关系:

$\begin{matrix} J_{IC} = \frac{K_{IC}^{2}}{E^{'}} \end{matrix}$ (5)

其中, 为平面应变断裂韧度; , E为弹性模量, 为泊松比.

由式(4),(5)得

$\begin{matrix} K_{IC} = \sqrt[]{\frac{δ_{0.2 BL} ∙ k ∙ R_{p 0.2} ∙ E}{1 - μ^{2}}} \end{matrix}$ (6)

取k=1.1, 分别将材料的力学参数以及腐蚀前,H₂S预腐蚀后测得的δ_0.2BL带入式(6), 可得到: 未腐蚀, $\begin{matrix} K_{IC} = 349.00 MPa \cdot m^{\frac{1}{2}} \end{matrix}$ , H₂S预腐蚀后, $\begin{matrix} K_{ISCC} = 245.11 MPa \cdot m^{\frac{1}{2}} \end{matrix}$ .

由此可见, 未腐蚀的X80管线钢临界应力强度因子K_IC高于H₂S预腐蚀后的K_ISCC约1.42倍, 进一步表明H₂S腐蚀介质的存在使钢脆断敏感性增大, 断裂韧性降低.文献[14]的研究结果表明: 高压气瓶材料4130空气环境中的临界应力强度因子K_IC是H₂S环境中K_ISCC的1.94倍, 同样得出H₂S腐蚀介质降低金属材料断裂韧性的结论.文献[14]与本文腐蚀前后的临界应力强度因子倍数关系存在差异, 原因之一是实验材料的不同, 对H₂S腐蚀介质的敏感程度不同; 之二是由于文献[14]的实验是将试件保持加载状态浸泡在腐蚀环境中, 其裂纹扩展是氢与应力耦合的结果, 而本文仅对试样进行了无应力的H₂S预腐蚀, 实验方法与文献[14]有一定差异.

3.2 裂纹扩展阻力曲线的对比

将H₂S腐蚀前后的裂纹扩展阻力曲线进行对比, 如图5所示.

显示原图| 下载原图ZIP| 生成PPT

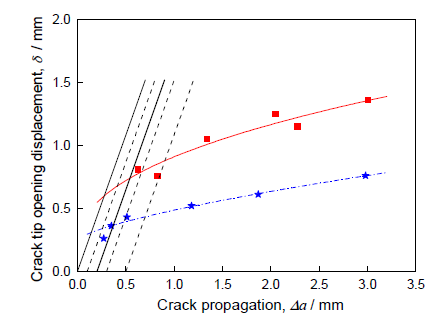

图5 硫化氢预腐蚀前后X80管线钢的阻力曲线对比图

Fig.5 Comparison of resistance curves of original and saturated H₂S pre-corroded X80 specimens

裂纹扩展阻力曲线反映了材料抵抗裂纹扩展的能力, 同时也反映了裂纹尖端断裂韧度随裂纹扩展量Δa的变化关系.本研究得出X80管线钢在H₂S腐蚀前后的裂纹扩展阻力曲线, 如图5所示, 无论是未腐蚀试样还是H₂S腐蚀后的试样, 裂纹扩展的阻力曲线呈现上凸形, 表明X80管线钢在韧性较好, 裂纹启裂后构件仍具有一定的承载力, 从裂纹启裂至构件断裂破坏的过程中, 裂纹有一定的扩展量.王俊强等^[15]通过ASTM-E1802方法计算得到X65管线钢的R曲线, 发现随着裂纹扩展量Δa的增加, 其裂纹扩展阻力也逐渐增加, 增加的速率逐渐变小.该结果与本文阻力曲线增长趋势相吻合.从图5中可以明显看出, 无论裂纹扩展长短, 未腐蚀试件的阻力曲线均远远高于H₂S试件的阻力曲线, 表明未腐蚀的X80管线钢韧性明显优于H₂S腐蚀后的.随着裂纹的扩展, H₂S预腐蚀前后试件的阻力曲线差距越来越大, 在曲线后期(Δa=3.0 mm时)裂纹尖端张开口位移相差约1.78倍, 这说明随着裂纹的扩展, 空气中的材料显示出更高的韧性特征.

3.3 关于U_P的比较

U_P是裂纹扩展过程所需的塑性功, 其值大小为施加力-裂纹张开位移曲线的面积.分别取裂纹扩展量相似(Δa约为3 mm左右)的两个试样(空气中: A3试样, H₂S预腐蚀后: 12#试样)的F-V曲线进行比较, 见图6.

显示原图| 下载原图ZIP| 生成PPT

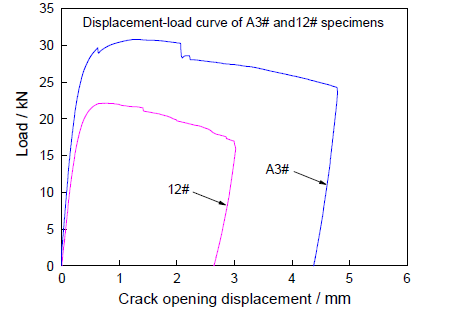

图6 硫化氢预腐蚀前后X80管线钢的位移-力曲线对比图

Fig.6 Comparison of displacement-force curvesof original andsaturated H₂S pre-corroded X 80 specimens

由图6可知, 无论是未腐蚀还是H₂S预腐蚀后的试件, 在初始阶段曲线均呈现出一定的线性特征, 但未腐蚀过的试样的曲线斜率略高于预腐蚀试样的.而随着裂纹的扩展, 两条曲线差距明显增加.在裂纹扩展量近似(Δa=3.0 mm)的情况下, H₂S预腐蚀试样的U_p52.5; 而未腐蚀的试件U_p' 120, 未腐蚀试样的U_p是H₂S预腐蚀后试样U_p'的2.29倍.这说明了对于相同的裂纹扩展量, 未腐蚀试样所做的塑性功损失较大, 间接证明原始试件断裂韧性优于H₂S腐蚀试件的断裂韧性.E.V.Chatzidouros等^[16]在电化学充氢环境下对X70管道钢的断裂韧性进行了研究, 得出X70管道钢在空气中和不同浓度氢腐蚀条件下的位移-力曲线对比图, 也得出与本文类似的结果, 即: 随着氢含量的增加, 裂纹扩展过程中所需的塑性功逐渐减小, 氢腐蚀会使管道钢断裂韧性降低.

4 结论

1. 本文分别对X80管线钢H₂S预腐蚀前后的试样进行了平面断裂韧性K_IC及稳定裂纹扩展下的启裂韧度δ_0.2BL进行了测试, 得到了H₂S腐蚀前后材料的δ-Δa阻力曲线,启裂韧度δ_0.2BL以及H₂S预腐蚀后的断裂韧性下限值.

2. 未腐蚀的X80管线钢试样的阻力曲线,启裂韧度及裂纹扩展过程中塑性功明显高于H₂S预腐蚀后的, H₂S预腐蚀明显降低了X80管线钢的断裂韧度.

The authors have declared that no competing interests exist.
