1 普一回线覆冰断线事故
500 kV月普双回线起于西昌月城站, 止于昭觉普提站, 线路途经西昌市,昭觉县,普格县.500 kV月普一线全长94.195 km, 投运于2011年5月9日; 月普二线全长94.073 km, 投运于2010年12月1日.2011年12月9日, 受低温冰冻天气影响, 月城普提500 kV双回线路发生倒塔断线事故.事故区段为500 kV月普一,二线61#~66#区段, 地点位于西昌市安哈镇大菁乡螺髻山山脉, 海拔高度2631.7 m至3030.9 m.该区段为同塔双回架设, 两个耐张段, 其中61#~65#耐张段长1122m, 65#~66#为孤立档, 档距为732 m, 铁塔呼称高度为47 m.该耐张段断面示意图及62#杆塔上相和下相挂点处导线的断头示意图见图1 .
2 断线事故的失效断口分析
对现场取回的导线LGJ-630/45进行常规机电性能检测和振动疲劳性能试验[1 ] , 结果表明: 导线的相关性能符合要求, 不存在质量问题.从事故现场导线破断处的实际断口来看, 铝线断裂存在两种形式: 12根铝单线是平齐的脆性断口, 呈现无定型的粗糙表面, 推断为疲劳断口; 其余单线或是断口周围有明显塑性变形, 断口外貌呈杯锥状, 或是整个断口平行于最大切应力, 与主应力成45°角的剪切断口, 皆为典型韧断断口.铝线失效断口见图2 .
因架空绞线用硬铝线要求Al含量不小于99.5%(质量分数), 属FCC结构, 为典型韧性材料, 在轴向应力作用下应为韧性断裂.韧断断口的经典失效型式为杯锥状形貌[2 ] , 但事故现场采集的失效照片为部分平断断口及部分韧断断口.为此, 本文详细分析了产生这种矛盾现象的原因.
3 导线断线的静力学分析
在基于有限元分析的ANSYS计算平台上, 以图1 中的61#-62#线路为研究对象, 采用质量单元mass21加载覆冰, 数值模拟导线在正常工况,覆冰,平均风[3 ] 以及覆冰与平均风共同作用下导线的安全性.导线LGJ-630/45特性参数见表1 .H ,L 和D 分别为导线架线高度,档距和导线外径, m 为导线单位长度质量.

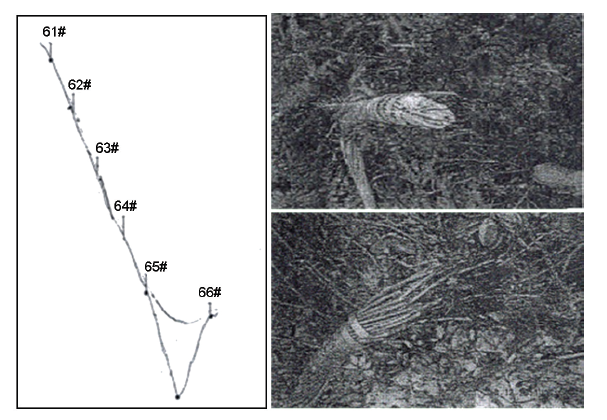

图1 耐张段断面示意图及62#杆塔上相和下相挂点处导线的断头示意图[1 ]
Fig.1 Fracture photograph of tension resistance section and suspension points
钢芯铝绞线由多股导线绞制而成, 钢芯和铝线所分担的应力是不同的, 本文根据工程上的采用钢芯和铝线的综合弹性模量来计算整根导线的总体受力情况[4 ] .考虑到绞线的弹性系数和线膨胀系数与单股线不同, 则钢芯铝绞线的综合弹性系数E(N/mm2 )和线膨胀系数α 如下式:
E ≈ A S E S + A a E a A S + A a = ϕ E S + E a 1 + ϕ (1)
α = E S a S + ϕ E a α a E S + ϕ E a (2)
式中, A s ,A a 分别为钢芯及铝层截面积; E s 为钢线的弹性系数, 取200900 N/mm2 ; E a 为铝线的弹性系数, 取60300 N/mm2 ; α a 为铝的线膨胀系数, 取26×10-6 ℃-1 ; αs 为钢线的线膨胀系数, 取11.5×10-6 ℃-1 [4 ] .ϕ 为铝,钢截面比, .架空导线型号LGJ-630/45, 截面比ϕ =0.07.计算得绞线综合弹性系数E 为69000 MPa, 线膨胀系数α 为11.8×10-6 ℃-1 .

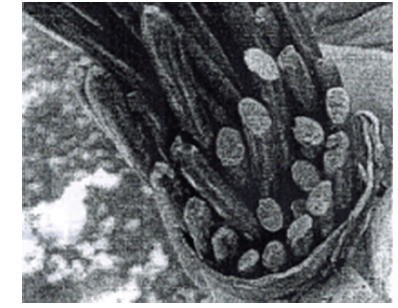

图2 导线断口
Fig.2 Section photograph of power line
本文将线膨胀系数作为材料模型的基础数据, 通过ANSYS计算导线中由温度变化产生的应力.
3.1 导线在正常工况下静力分析
因架空输电线路的档距比架空线的截面尺寸大得多, 且架空线采用多股细金属线绞制而成, 所以架空线的刚性主要受其悬索结构的应力刚化影响.为使问题简化, 假设架空线是没有刚性的柔性链, link180单元符合悬垂线只承受拉力而不能承受弯矩的特点.因此采用link180单元模拟钢芯铝绞线, 数值模型建立的网格划分间距为0.2 m, 根据建立的导线静力学模型计算结果如下: 导线在自重作用下水平运行应力为55.2 MPa, 与事故调查分析报告[1 ] 中实测值相符; 此时悬挂点处导线张力55.4 MPa低于理论值61.3 MPa.可见在正常工况下, 导线处于安全运行状态.
3.2 覆冰与平均风单因素作用下静力分析
架空导线受到覆冰作用后, 严格地说, 载荷应力从悬链线的轴向应力过渡到大挠度弯曲的弯曲应力, 用link180单元模拟悬垂线法不能分析弯曲效应, 而Beam189单元能够承受弯矩, 适用于线性,大转角和非线性大应变的情况.为分析覆冰和风载导致的弯曲效应对导线张力的影响, 本文采用Beam189单元重新建立导线模型, 并分别进行0--60 mm不同厚度的中空圆形覆冰下的静力分析, 将弯曲应力通过米塞斯准则等效成导线轴向应力, 并与link180单元模拟导线在覆冰作用下静力分析的结果进行对比.模拟计算的导线轴向运行应力变化见图3 .

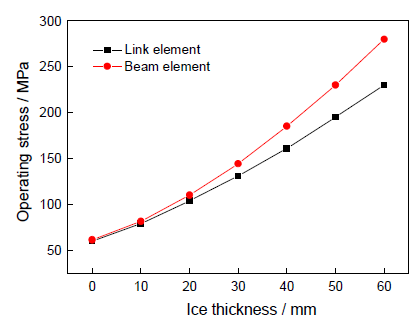

图3 导线运行应力随覆冰厚度变化曲线
Fig.3 The changing curve of operating stresses with ice thickness
再对悬链线轴向模型和大挠度弯曲的梁单元模型进行风载作用下的静力分析, 根据风速v 与风压W关系公式(式3), 计算出0--70 m/s不同平均风速作用于导线的风压.导线的风致应力还与风向有关, 架线地区为普格县, 风向以南偏东22.5°为主, 随季节变化小[7 ] .将风压沿风向方向施加于导线上, 进行静力分析, 对比悬垂线模型和梁单元模型的计算结果, 见图4 .
(3)
式中, 空气密度ρ 取1.25 kg/m3 .计算结果表明, Beam189梁单元能够承受弯矩, 更准确地计算出覆冰,风速作用下导线的应力状态.所以本文以下的分析全部采用Beam189梁单元, 导线运行应力随覆冰厚度和风速的增大而增大.当覆冰厚度达到50 mm或风速达到50 m/s时, 导线应力达到破坏应力值221 MPa, 导线发生过载断裂.

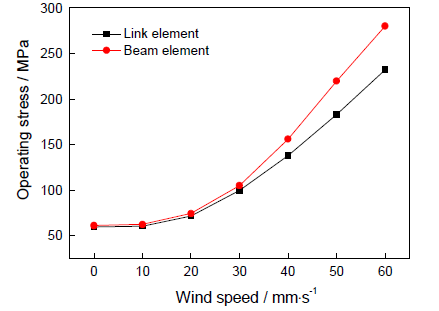

图4 导线运行应力随风速变化曲线
Fig.4 The changing curve of operating stresses with wind speed
3.3 覆冰与平均风共同作用下的静力分析
以覆冰厚度为X 轴, 平均风风速为Y 轴, 模拟计算的导线运行应力值为Z 轴, 对导线进行覆冰和平均风荷载共同作用下的静力计算, 导线水平运行应力随覆冰厚度和风速大小的变化见图5 .可知导线水平运行应力随覆冰厚度和平均风风速增大递增, 当覆冰厚度达到32 mm且平均风风速达到35 m/s时, 导线运行应力达到破坏应力221 MPa, 导线因过载发生断裂.

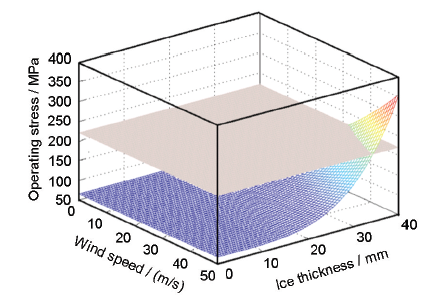

图5 导线运行应力在覆冰厚度和风速共同作用下的变化曲线
Fig.5 The changing curve of operating stresses with ice thickness and wind speed
在覆冰与平均风的联合作用下, 导线因水平运行应力增大至破坏应力发生过载断裂, 此时导线各股单线应均为韧断断口.然而断线事故现场采集的平齐断口为典型脆断断口.此外, 断线事故发生区段为西昌地区, 气象条件测量结果表明其年平均风速为2.2 m/s, 最高风速不超过14 m/s[6 ] , 不能达到断线风速35 m/s; 依据DL/T 5154-2002《架空送电线路杆塔结构设计技术规定》, 实际覆冰厚度不会超过10 mm[8 ] .而模拟计算的覆冰过载断线的条件是覆冰厚度32 mm且平均风速为35 m/s, 故不会由于纯粹覆冰,平均风或是覆冰与平均风共同作用造成导线断线.
上述计算结果与实测数据对比分析表明, 自重,平均风,覆冰等在静载工况下均不能造成导线断裂.为此, 需进一步考虑脉动风这一动载对导线动力响应的影响.
4 导线断线的动力学分析
4.1 导线模态分析
模态分析作为动力学分析的基础, 可以计算模型在某边界条件下的固有频率及振型特征[9 ] , 反应结构的动力学响应性能.本文根据有限元法建立导线的动力模型, 利用ANSYS首先对模型进行模态分析, 计算了导线的低阶固有频率及相应振型, 其中前2阶固有频率分别为0.00799 Hz和0.02397 Hz, 相应振型特征见图6 .由模态分析结果可看出, 外载频率极易达到导线的一阶与二阶固有频率, 容易导致导线的共振, 放大材料的变动载荷, 从而增强材料的疲劳特征.

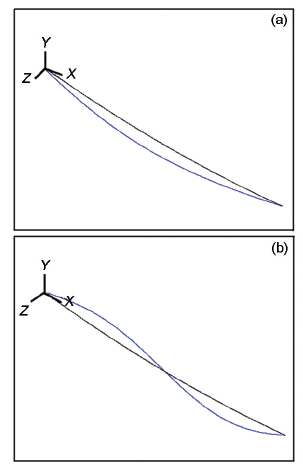

图6 导线1-2阶固有频率及振型: a一阶; b二阶
Fig.6 The inherent frequency and mode shape of power line: (a) the first-order modal; (b) the second-order modal
4.2 疲劳载荷分析
导线在脉动风作用下, 处于舞动状态.本文研究脉动风荷载即疲劳载荷对导线疲劳的影响, 通过计算导线在脉动风荷载作用下的疲劳损伤, 进而估算其疲劳寿命.
西昌地区地面粗糙度系数0.16, 地面阻力系数0.00215, 属B类地形[10 ] .据气象统计全年平均风速2.2 m/s.鉴于脉动风统计资料有限, 本文基于MATLAB平台, 采用Davenport谱作为模拟风速时程曲线的目标谱[11 , 12 ] , 采用谐波叠加法模拟出2700 m海拔高程处的400s内风速时程曲线及脉动风的功率谱密度曲线见图7 .脉动风频率主要分布在0.001 Hz-0.04 Hz.对比图6 , 不难发现脉动风的频率峰值与导线一阶固有频率接近, 在此频率的脉动风荷载作用下, 导线将发生一阶共振, 振幅和应力势必大幅增加.
为了分析脉动风荷载对导线一阶共振过程中的导线运行应力的影响, 本文根据伯努利方程(风速-风压关系)[10 ] , 由图7 脉动风风速进一步计算出导线动力模型中各节点的脉动风载荷作为导线动力学分析的疲劳载荷.

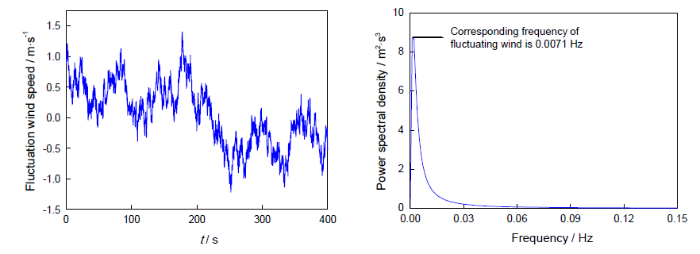

图7 脉动风风速时程曲线及脉动风功率谱密度曲线
Fig.7 Fluctuating wind speed time series and the power spectral density (PSD) curve of fluctuating wind
4.3 导线在疲劳载荷作用下共振分析
基于有限元法的ANSYS计算平台, 对导线进行疲劳载荷下的动力响应分析.将导线结构离散化, 在单元节点上作用模拟的与导线夹角77.5°[7 ] 方向的疲劳载荷, 在导线动力学模型上, 设置等效粘滞阻尼器, 阻尼系数C 为0.0143, 模拟电线在微风振动时的自阻尼消耗[13 ] .通过在时域内直接求解运动微分方程的方法[14 , 15 ] , 得到导线的水平运行应力响应, 见图8 .
C = H 4 π f 2 T - 1.5 m 1.5 l × 10 - 3 (4)
式中, 钢芯铝绞线的滞后阻尼常数H 为5400 kgm; 由模态分析结果可知导线的振动频率f 为0.0079; 导线张力T 为55.2 MPa; m 为导线单位长度质量; l 为架空导线长度.由式(4)计算得出阻尼系数C 为0.0174.

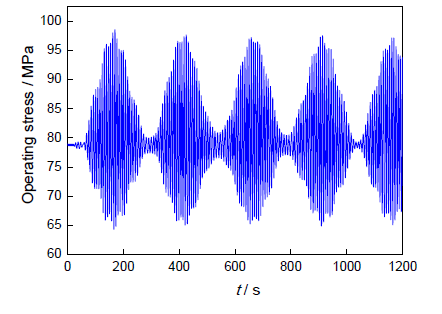

图8 导线的水平应力响应时程曲线
Fig.8 Time-history response curve of stress
根据图3 导线运行应力随覆冰厚度变化曲线, 导线在10mm覆冰作用下静力响应值为78.9 MPa; 根据图8 , 脉动风荷载作用下, 导线应力幅值增大至97.9 MPa.不难看出导线在此工况下承受非对称疲劳载荷.不同应力比时的疲劳极限采用经验模型估算, 铝材的非对称疲劳极限, 一般不服从Gerber关系, 偏于危险, 采用Goodman模型比较合适[16 ] .本文根据Goodman模型(式5)对非对称疲劳的修正理论[17 ] , 估算不同应力比时的疲劳极限.Goodman直线模型表达式:
σ a = σ - 1 [ 1 - ( σ m σ b ) ] (5)
式中, σ m 为疲劳载荷谱的应力均值; σ a 为疲劳载荷谱的应力幅值; σ -1 为某一应力比时的疲劳极限; σ b 为抗拉强度.
将平均应力修正理论应用于ANSYS的Workbench平台中, 发现随疲劳载荷增大, 疲劳寿命大幅降低.本文中导线在脉动风载荷作用下发生共振, 振幅和应力大幅增加, 由静力响应值78.9 MPa增大至97.9 MPa, 达到了破坏应力221 MPa的44%.
再基于Matlab平台, 对各等效疲劳载荷出现的次数采用雨流计数法[18 , 19 ] 计数, 即可得到导线在不同疲劳应力下的循环次数.当材料承受非对称循环应力时, 各应力产生的损伤相互独立, 每一循环使材料产生一定的损伤, 当损失累积到临界值时, 发生破坏.采用Miner累积损伤计算理论[20 , 21 ] , 计算导线疲劳损伤.
D = ∑ i = 1 r n i N i (6)
(7)
其中n i 为某应力水平下的循环数; N i 为该应力水平下发生破坏时的循环数.当D =1时, 导线发生疲劳破坏.对不同运行应力下的导线进行循环次数的计算, 结果见表2 .
运用表2 中计算数据及式6即Miner累积损伤公式[22 ] , 计算出疲劳损伤D =0.00889, 按图7 的分析时程1200 s计算, 不难得出此工况下导线寿命仅为10 d.
为此, 在覆冰和脉动风的共同作用下, 导线不对称疲劳载荷的应力均值增大.脉动风的外载频率峰值与导线基阶固有频率接近, 在此频率风荷载作用下, 导线发生共振.共振促使导线不对称疲劳载荷的应力幅值大幅增大, 基于Goodman模型对非对称疲劳的修正理论, 非对称疲劳的疲劳载荷应力均值增大则疲劳寿命降低, 因此部分铝线发生低应力疲劳断裂, 形成了事故失效照片上的平断断口.继而部分断股引起导线有效截面减小, 使导线的应力由97.9 MPa急剧增大到275.2 MPa, 远远大于导线的破坏应力221 MPa, 最终应力过载断裂, 产生韧断断口.
5 结论
1. 事故现场采集的脆性平断口系疲劳所致.导线因疲劳产生低应力脆断平断口, 部分铝线断股引起有效截面减小, 既而发生应力过载断裂, 产生韧性杯锥状断口.
2. 事故发生原因为覆冰与脉动风使导线运行应力由55.4 MPa增至97.9 MPa.在脉动风作用下, 导线发生一阶共振, 促使非对称疲劳的疲劳载荷应力均值增大, 大大降低了导线的疲劳寿命, 部分铝线发生断股, 引起导线有效截面减小, 使其运行应力增大至275.2 MPa, 超过导线破坏应力221 MPa, 最终导致导线的过载韧断.
3. 即使在覆冰载荷下, 塔线设计的现行规范考虑的仅是覆冰放大的静载失效和风载的静载失效.本文旨在指出, 覆冰放大的风载动载导致疲劳先期失效, 而后引起有效截面减少的过载失效.
