孟春艳, 张迪
, 庄林忠, 张济山
北京科技大学新金属材料国家重点实验室 北京 100083
MENG Chunyan, ZHANG Di, ZHUANG Linzhong, ZHANG Jishan
中图分类号: TG172
通讯作者:
收稿日期: 2014-11-24
修回日期: 2015-04-10
网络出版日期: --
版权声明: 2015 《材料研究学报》编辑部 版权所有 2014, 材料研究学报编辑部。使用时，请务必标明出处。
基金资助:
作者简介:
展开
摘要
采用晶间腐蚀、剥落腐蚀实验结合扫描、透射电镜等手段观察分析腐蚀后合金的微观形貌和相结构, 研究了合金元素和热变形工艺对新型Al-Mg合金的抗晶间腐蚀和剥落腐蚀性能的影响。结果表明: 随着Mg含量的增加合金在浓硝酸溶液中的腐蚀失重量增大, 抗晶间腐蚀性能降低; 合金中Zn含量的的提高导致在晶界上形成了不连续析出的Mg32(Al, Zn)49相, 降低了合金的腐蚀失重量, 提高了Al-Mg合金的抗晶间腐蚀性能。合金的抗腐蚀性能也受形变热处理工艺的影响, 对冷变形后的合金进行适当的稳定化处理, 相比单纯的冷变形可同时提高合金的抗晶间腐蚀性能与剥落腐蚀性能。冷变形后的残余应力、高位错密度以及拉长晶粒形貌都导致更多的析出相在晶界连续析出, 形成网状膜, 使合金的抗腐蚀性能降低。
关键词：
Abstract
The corrosion behavior of the newly developed Al-Mg alloys was investigated in terms of their alloying element and thermo-mechanical treatments by means of intergranular corrosion test, exfoliation corrosion test, scanning electron microscopy and transmission electron microscopy. The results show that, with the increase of Mg content the mass loss of the alloys in concentrated nitric acid increased, correspondingly their intergranular corrosion resistance decreases. Zn addition to the Al-Mg alloys led to the formation of Mg32(Al, Zn)49 phase at the grain boundary, which dramatically increased the intergranular corrosion resistance of the alloys. The corrosion resistance of the alloys was also modified by thermo-mechanical treatment. Both intergranular corrosion resistance and exfoliation corrosion resistance of the alloys were dramatically increased by a proper post stabilizing treatment after cold rolling reduction. The residual stress, higher dislocation density and morphology of elongated grains after cold rolling reduction can lead to more continuous precipitation at the grain boundary, thus decrease the corrosion resistance of the alloys.
Keywords：
Al-Mg合金的耐腐蚀性好、易变形、强度高以及焊接性好, 广泛应用于航天航空、船舶及汽车等领域[1, 2]。Al-Mg合金属于形变强化合金, 是不可热处理强化合金, 主要靠加工硬化和Mg原子的固溶强化。随着现代化工业的发展, 合金化程度逐渐增加。合金中Mg含量超过6.0%(质量分数, 下同)虽然显著提高了合金的强度, 但是合金的高温塑性急剧降低, 不利于工业形变处理。因此, 目前Al-Mg合金Mg的含量不超过6.0%[3]。5xxx系铝合金作为船舶板主要存在的问题是, 当合金的Mg含量高于3.5%时合金在高于65℃使用时容易发生晶间腐蚀和应力腐蚀[4-7]。其原因是, 合金中过饱和的Mg原子以Al-Mg相(Al3Mg2, β相)的形式在晶界析出并呈连续分布, 从而使Al-Mg合金易发生晶间腐蚀[8-10]。在室温条件下Al-Mg相的析出非常缓慢, 因此为了便于研究实验室一般采用等温加热的方式(敏化处理)使其尽快析出。另一个应用中的问题是, β相的析出降低了Mg原子在Al基体中的固溶度, 而β相又是非硬质强化相且主要在晶界析出, 不能通过固溶时效析出使合金得到强化, 合金由于β相的析出发生“时效软化”。这在降低了合金的耐腐蚀性能的同时, 也影响合金的强度。工业上一般对高Mg合金进行稳定化退火处理, 使β相在组织中均匀析出。因此, 优化合金的成分和加工工艺, 使析出相由晶界连续析出转化为晶内均匀弥散析出, 在保证合金强度的同时显著提高合金的抗腐蚀性能显得尤为重要。
表1 合金的化学成分
Table 1 Chemical compositions of the tested alloys (mass fraction, %)
| Alloy No. | Mg | Mn | Zn | Cu | Fe | Cr | Ti | Al |
|---|---|---|---|---|---|---|---|---|
| 0 | 5.7 | 0.8 | 0.0 | 0.15 | 0.2 | 0.03 | 0.07 | Bal. |
| 1 | 5.0 | 0.8 | 0.6 | 0.15 | 0.2 | 0.03 | 0.07 | Bal. |
| 2 | 5.5 | 0.8 | 0.6 | 0.15 | 0.2 | 0.03 | 0.07 | Bal. |
| 3 | 5.8 | 0.8 | 0.6 | 0.15 | 0.2 | 0.03 | 0.07 | Bal. |
| 4 | 5.5 | 0.8 | 1.0 | 0.15 | 0.2 | 0.03 | 0.07 | Bal. |
| 5 | 5.8 | 0.8 | 1.0 | 0.15 | 0.2 | 0.03 | 0.07 | Bal. |
本文通过优化合金的成分以及加工工艺研究合金中Mg和Zn的含量对合金抗晶间腐蚀以及抗剥落腐蚀性能的影响, 以及冷轧、稳定化处理以及敏化处理等不同工艺组合对合金抗晶间腐蚀以及抗剥落腐蚀性能的影响, 并观察和分析新型Al-Mg合金在不同状态下的腐蚀形貌以及微观结构。
表2 实验中不同热处理工艺路线
Table 2 Table 2Heat treatment in this study
| Temper | Treatment process | Experimental test | |
|---|---|---|---|
| A | cold hardening | recrystallization-cold rolling | Intergranular corrosion |
| B | stabilization | recrystallization-cold rolling- stabilization | Intergranular corrosion |
| C | cold hardening+ sensitizing treatment | recrystallization-cold rolling- sensitizing | Intergranularcorrosion exfoliation corrosion |
| D | stabilization+ sensitizing treatment | recrystallization-cold rolling-stabilization-sensitizing | Intergranular corrosion exfoliation corrosion |
实验用新型Al-Mg合金用传统的电阻炉熔炼、钢模浇注, 其名义化学成分列于表1。合金的Mg含量控制在5.0%-6.0%之内。希望在高Mg含量条件下, 通过改变合金中Zn元素成分和加工工艺的优化, 使合金具有较高的抗腐蚀性能。经过均匀化、热轧、再结晶退火(370℃保温75 min)以及冷轧处理(15%)后, 将该合金试样分成四组, A组直接测腐蚀性能(冷作硬化态), B组将冷轧后的合金在250℃保温1h, 测腐蚀性能(稳定化态), C组将冷轧后的合金进行100℃/7 d的敏化处理, 测腐蚀性能(冷作硬化及敏化处理), D组将稳定化后的合金进行100℃/7 d的敏化处理, 测腐蚀性能(稳定化及敏化处理)。具体的工艺路线如表2所示。
用美国ASTM G67硝酸腐蚀失重法(NAMLT)对样品进行晶间腐蚀测试, 通过比较合金被浓硝酸浸泡后的质量损失评价合金的耐晶间腐蚀性能。晶间腐蚀试验的试样尺寸为: 长50 mm, 宽6 mm, 厚度为4-5 mm。具体的实验步骤: 先将试样表面用320#砂纸打磨干净, 经酸洗、碱洗、晾干、称重; 将晾干的试样浸泡在30℃的浓硝酸(76%)中; 24 h后取出再水洗、晾干、称重试样, 得出合金在不同处理工艺下的比表面积质量损失。
剥落腐蚀试验采用美国ASTM G66标准, 通过对比标准中给出的腐蚀级别图得到合金的抗剥落腐蚀级别。试样的试验面积为40 mm×100 mm, 沿轧制方向(L方向)为40 mm, 垂直于轧制方向(LT方向)为100 mm。试样在做剥落腐蚀实验之前, 用环氧树脂封住它的非试验面。将封涂后的试样放入80℃浓度为3.5%的氢氧化钠溶液中, 碱洗1 min后水洗, 再放入浓硝酸中, 30 s后水洗、晾干。将晾干的试样浸泡在65℃的酸性溶液(氯化铵、硝酸铵、酒石酸铵、过氧化氢以一定的比例配成酸性溶液)中, 24 h后取出, 观察宏观腐蚀形貌。
试样做完晶间腐蚀实验后, 用Zeiss Supra 55扫描电子显微镜(SEM)观察表面微观形貌。用透射电镜(FEI Tecnai F20)表征合金的微观组织以及相结构。将样品先磨成厚80 mm薄片, 冲成直径为3 mm的圆片后进行双喷减薄。电解液为1:3的HNO3与CH3OH(体积比), 电压为28 V, 温度为-28℃。

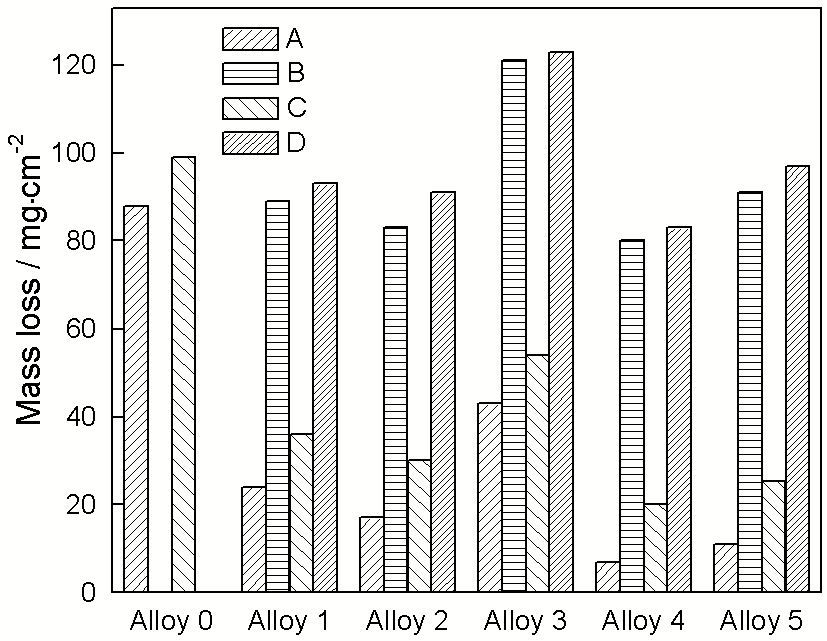

图1 合金在不同状态下的晶间腐蚀质量损失量
Fig.1 Mass loss of the alloys under different conditions after NAMLT test
用ASTM G67标准得到合金在不同处理工艺下的单位面积质量损失量, 结果如图1所示。在Zn含量相同的情况下, 随着Mg含量的升高合金晶间腐蚀质量损失量也相应的增加。而在Mg含量相同的情况下, 随着合金中Zn含量的增加晶间腐蚀质量损失量有显著减小的趋势。合金经过不同热处理工艺后也表现出不同的晶间腐蚀敏感性: 合金在稳定化状态下质量损失量最低, 抗晶间腐蚀性能最好; 合金经过冷作硬化和敏化处理后晶间腐蚀质量损失量增大, 抗晶间腐蚀性能明显降低。晶间腐蚀是一种局部腐蚀, 是析出物与基体或者晶界附近的贫化区电位不同导致的。对于传统Al-Mg合金, 主要是Al3Mg2相在晶界连续析出导致的。合金经过冷变形处理后晶粒的畸变能升高, 相析出的驱动力增大。同时, 组织内的位错增多, Mg原子通过位错等缺陷以管道的形式扩散到晶界或者亚晶界[11], 迅速的形成极薄的β相网状膜, 降低合金的抗晶间腐蚀性能。对冷变形后的合金进行一段时间的稳定化退火处理, 可消除组织内部的位错、空位等缺陷, 减少 Mg原子的扩散通道和动力。低温稳定化处理使合金组织只发生部分回复, β相在晶界还是以连续析出为主, 不能达到理想的抗晶间腐蚀的效果。稳定化处理温度过高则β相长大、回溶, 在使用过程中则发生时效软化, 不能达到稳定化的效果。本文作者在前期工作中发现: 合金在250℃等温退火保证了β相在组织中均匀分布, 合金的耐晶间腐蚀性能好而强度降低不明显[12]。
图2给出了Al-5.5%Mg-1.0%Zn合金分别经过稳定化和稳定化及敏化处理后腐蚀形貌图。在稳定化状态下合金腐蚀后表面比较平整, 没出现晶粒脱落现象(图2(a, b))。经过100℃敏化处理后试样表面平整度低, 晶粒与晶粒之间出现明显的缝隙(图2(c, d))。Al-Mg合金的晶粒脱落, 是因晶界连续腐蚀导致的结合强度降低, 这种发生在晶界的局部腐蚀与Al3Mg2在晶界的连续析出有关。由于Al3Mg2相较基体活泼, 在腐蚀环境中容易先于基体而腐蚀[13]。合金在100℃长时间敏化作用下不仅发生Mg原子在晶界的聚集, 还析出β相。β相优先在三叉晶界、晶界处, 然后在析出相与基体的界面处形核。随着保温时间的延长Mg原子不断的从亚晶界向晶界传输, 使β相生成粗大的颗粒在晶界处析出。同时, 晶界处的β相长大。当β相的长大方向与晶界面的取向相同时则导致β相在晶界成连续网状。图2中晶粒与晶粒之间的缝隙, 是由于连续析出的Al3Mg2相腐蚀脱落产生的。
在研究过程发现试样的不同表面被腐蚀的程度不同, 为了说明不同晶粒形貌对晶间腐蚀敏感性的影响, 选择3# 号合金不同面的形貌进行对比。图3给出了稳定化及敏化后的Al-5.8%Mg-0.6%Zn合金在硝酸中腐蚀后的形貌, 从图3可以看出, 合金在垂直于轧面方向(LT-ST面)的平整度差, 甚至出现了很深的孔洞, 如图中箭头所示。轧面(L-LT面)的晶粒组织比较均匀, 腐蚀后表面较平整, 虽有明显的腐蚀缝但是没发现腐蚀坑。从不同表面的腐蚀形貌图可见, 不同的晶粒形貌对晶间腐蚀的敏感性也不同, 被拉长的晶粒更容易发生晶间腐蚀。在LT-ST面, 晶粒的长纵比远远大于其它方向。Al3Mg2相在晶界的析出, 先需要Mg原子扩散到晶界处, 原子扩散到晶界的时间与温度、路程有关。晶粒拉长后Mg原子扩散到晶界的路程变短, 使Mg原子在晶界偏聚变得容易。由于LT-ST面晶间腐蚀严重, 晶界结合强度大大降低导致该面上的晶粒发生脱落, 表面变得不平整。热、冷变形工艺使大块金属间化合物破碎的同时, 在LT-ST面分布变得紧密。当Al-Mg合金中相周围基体发生严重腐蚀时这些沿着轧制方向紧密分布的金属间化合物脱落, 形成较深的腐蚀坑。
图2 合金4稳定化和稳定化及敏化后的腐蚀形貌SEM像
Fig.2 SEM images of Alloy 4 under (a-b) stabilizing, (c-d) stabilizing and sensitizing treatmentafter NAMLT test
为了说明Zn含量对Al-Mg合金抗腐蚀性能的影响, 观测了Al-5.7%Mg-0Zn与Al-5.8%Mg-0.6.%Zn合金的微观组织。图4给出了这两种合金在稳定化及敏化态下的晶界形貌图: 图4a给出了Al-5.7%Mg-0Zn合金的晶界微观形貌。在透射电镜图片中晶界处的衬度为白色, 说明晶界析出相已经从组织脱落; 图4b给出了Al-5.8%Mg-0.6%Zn合金的晶界形貌。可见晶界为不连续析出, 晶界相没有出现脱落现象。在制透射样品过程中, 由于晶界析出相不耐腐蚀很容易被强酸的双喷液腐蚀而脱落。在室温下Zn在Al基体中的固溶度非常低, 7xxx铝合金中通常有MgZn2或者Mg32(Al, Zn)49相析出[14]。在新型Al-Mg合金组织中, 除了Al3Mg2、Mg2Si以及Al-Fe-Mn相外[15]还观察到如图5所示的长方形相。从透射高分辨像和反傅里叶变换的衍射的结果可知: 这种相为体心立方结构, 面间距为1.422 nm的Mg32(Al, Zn)49相。5xxx铝合金易发生晶间腐蚀, 是β相在晶界连续析出导致的。β相的电极电位明显低于基体, 容易与周围基体形成微小原电池而发生阳极溶解被侵蚀。而在Al-Mg-Zn合金中, Mg32(Al, Zn)49相的电极电位(-1009 mV)比β相(-1124 mV)[16]高, 它在晶界的析出降低了晶界相与周围基体的电势差, 从而能减缓合金的晶间腐蚀行为。5xxx铝合金的Zn含量越高Zn结合Mg原子数量也就越多, 所形成的Mg32(Al, Zn)49相也就越多, 从而降低了合金中Al3Mg2相的含量, 使合金的抗晶间腐蚀能力得到提高。另外, Mg32(Al, Zn)49相在晶界的析出打破了Al3Mg2相在晶界的连续性, 占据了Al3Mg2相在晶界形核的位置, 提高了合金合金的抗腐蚀性能。
图3 合金3稳定化及敏化后的晶间腐蚀形貌图
Fig.3 SEM images of Alloy 3understabilizing and sensitized condition after NAMLT test (a) LT-ST, (b) L-LT
图4 合金稳定化及敏化后的晶界形貌图
Fig.4 TEM image of grain boundary of (a) Alloy 0 and (b) Alloy 3
图5 合金3中Mg32(Al, Zn)49相的高分辨形貌图与衍射
Fig.5 HRTEM image for Mg32(Al, Zn)49 (a), The magnified view of solid- yellow boxed area in (a) (b), The FFT image of Mg32(Al, Zn)49 (c)
图6给出了稳定化及敏化态下合金的剥落腐蚀宏观形貌图。通过将试样的腐蚀形貌与美国ASTM G66标准所给出的腐蚀级别图进行对比, 将五种合金的腐蚀级别定为点蚀PC(pitting) 级。这说明合金经过稳定化以及敏化处理后只发生点蚀, 未发生剥落腐蚀。合金的抗点蚀性能与大块金属间化合物如Al3Fe, Al6(Mn, Fe)等有关, 这些金属间化合物的电势电位比基体的高[17-19]。因此, 在腐蚀环境中往往以金属间化合物为阴极, 基体为阳极, 构成微电池, 发生局部的点蚀。合金中Mg、Zn含量的变化对金属间化合物的形成影响较小, 因此对合金的点蚀性能影响也很小, 合金的抗剥落腐蚀级别没有随着Mg、Zn含量发生明显改变。
图7给出了合金经过冷作硬化以及敏化处理后的剥落腐蚀形貌图。可以看出, 在试样的表面发现了明显的晶粒组织疏松、剥落, 腐蚀级别处于剥落EC(exfoliation)级, 此结果说明剥落腐蚀很严重。晶粒在大变形量的热轧和冷轧过程中展平, 在没有发生完全再结晶时引起铝合金剥落腐蚀[20, 21]。试样经冷变形及敏化处理后处于回复阶段但未发生再结晶, 晶粒被拉长, 抗剥落腐蚀能力弱。铝合金的剥蚀与晶间腐蚀的敏感性有关, 而晶间腐蚀又与阳极溶解相的分布和多少有关。合金经过冷变形和敏化处理后大量的过饱和Mg原子以Al3Mg2形式在晶界析出, 发生晶间腐蚀。在冷变形的作用下晶间腐蚀产生的不溶性腐蚀产物撑起上面展平的、未被腐蚀的晶粒, 导致金属的剥落。

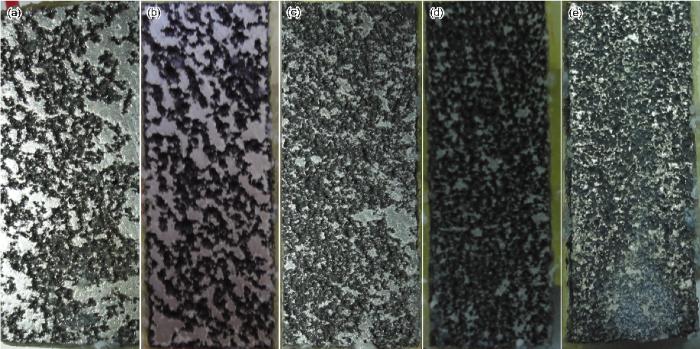

图6 合金稳定化及敏化后剥落腐蚀的宏观照片
Fig.6 Exfoliation corrosion morphologies of Alloy 1 (a), Alloy 2 (b), Alloy 3 (c), Alloy 4 (d) and Alloy 5 (e) after stabilizing and sensitizing treatment
图7 冷作硬化与敏化处理后合金的剥落腐蚀形貌
Fig.7 Exfoliation corrosion morphologies of Alloy 1 (a) and Alloy 3 (b) after cold rolled and sensitizingtreatment
1. 对于新型Al-Mg合金, 随着Mg含量的提高被硝酸腐蚀的质量损失增多, 抗晶间腐蚀能力降低。随着Zn含量的提高合金的抗晶间腐蚀能力提高, 因为电极电位较高的Mg32(Al, Zn)49相在在晶界上析出, 降低了析出相与基体的电位差。
2. 合金在稳定化状态下的抗晶间腐蚀能力最强, 冷作硬化与敏化处理都会降低合金的抗晶间腐蚀性能。
3. 合金试样的不同表面被硝酸腐蚀的程度不同, 合金轧面的抗晶间腐蚀性优于垂直于轧面的面(侧面)。
4. 合金经过冷变形处理后组织内位错多, 晶粒拉长, 降低了合金的抗剥落腐蚀性能。
5. Al-Mg合金经合金化和不同工艺处理后, Al-5.5%Mg-1.0%Zn合金稳定化后的抗晶间腐蚀和剥落腐蚀性能最优。
/
| 〈 |
|
〉 |
