钨金属材料具有不与氚共沉积、低氚溶解度、高溅射阈能和低溅射率等优点, 被选为国际热核聚变实验堆(ITER)和未来热核聚变示范电站(DEMO)第一壁材料^[1-4]。氚自身的高渗透性及放射性衰变造成面对等离子体钨材料的起泡、剥蚀, 引起H(D, T)脆、肿胀, 并伴随He在材料中的大量聚集^[5-7]。He在钨材料中具有不溶性、高迁移率等性质, 容易在材料内部被空位、晶界捕获并通过自陷等机制逐渐积累、聚集形成He泡, 造成材料的肿胀、表面起泡和表层剥离, 同时引起Ｈ同位素在材料中滞留行为的变化, 影响材料的使用寿命^[7-11]。研制出聚变反应堆运行环境下性能稳定的面对等离子体钨材料, 是实现聚变堆商用的关键之一。因此, 对钨材料在He和H辐照环境下的协同效应研究提出了迫切的需求。

H.Iwakiri等用TDS技术检测低能注He钨膜中D的释放行为, 发现在He泡形成的区域D滞留总量明显增加且易被捕获在He泡附近位错环中^[12]; D.Nishijima等研究了低于阈值损伤能He离子预辐照对钨膜中D滞留行为的影响, 发现He原子占据D的捕获位会减少钨膜中D的滞留, 而当He聚集成泡后又会大幅增加D滞留且此时被捕获的D大部分在低温阶段解析^[13]。虽然许多实验结果表明He和H共同辐照影响材料中H同位素的捕获行为, 但是关于磁控溅射钨膜在高能He⁺和H⁺辐照下的捕获行为的研究结果很少, 对钨材料在强辐射环境下的损伤机理缺乏全面和深入的了解。因此, 有必要进一步研究在高能辐照环境下He和H同位素在钨金属材料中的相互作用机制。

与其它制备钨材料的方法相比, 用磁控溅射方法制备的纯钨膜具有沉积膜层均匀致密、纯度高和附着力强等特点^[14]。本文用射频磁控溅射方法制备纳米多晶纯钨膜, 对钨膜样品先注入能量为60keV的He⁺, 然后在不同温度下进行等时退火, 最后注入能量为80keV的Ｈ^＋。为了研究He⁺和H⁺依次注入钨膜后He和H行为的演化, 用X射线衍射(XRD)、扫描电子显微镜(SEM)、弹性反冲探测(ERD)和慢正电子束分析(SPBA)等手段分别表征钨膜样品的微结构、微观形貌、He和H分布和空位型缺陷^[15-19]。

1 实验方法

1.1 样品的制备

用射频磁控溅射方法在硅基底上沉积纯钨膜, 基底为n型单晶Si(100)片, 靶材为金属W靶(纯度99.95%), 溅射气体为Ar气(纯度99.999%)。基片经酒精、丙酮超声清洗并烘干后, 在真空室内进行15 min反溅射清洗。在沉积钨膜过程中样品室本底真空为6.5×10^-4 Pa, 溅射气压为1 Pa, 衬底温度是473 K, 溅射功率为80 W, 溅射时间为1 h。用扫描电镜(SEM)方法检测到钨膜为均匀致密的柱状晶体, 厚度约560 nm(图1a)。

显示原图| 下载原图ZIP| 生成PPT

图1   钨膜的SEM图, 纯钨膜截面(a), 在723 K退火表面(b), 在873 K退火表面(c, d)

Fig.1   SEM photographs of tungsten films, cross-sectional photograph of pure tungsten film (a), surface morphologies of 723K annealed (b) and 873K annealed (c, d)

将该批次纯钨膜样品分为A、B、C、D、E五组。先对A、B、C、D四组样品室温下注入He⁺, 注He⁺能量为60 keV, 注量为1×10²⁰He⁺/m²。然后在Ar气氛中对B、C、D三组样品分别进行473 K(B)、723 K(C)和873 K(D)不同温度15 min的等时退火。最后对A-E五组样品室温下注入H⁺, H⁺能量为80 keV, 注量为1×10²⁰H⁺/m²。He⁺和H⁺注入在400 keV离子注入机上进行, 注入时温度为室温, 压强为1×10^-4 Pa, 注入角度为垂直入射。

1.2 样品的表征

用DX-1000型X射线衍射(XRD)仪检测薄膜晶体结构。利用Cu的K_α线为入射光, 其波长为1.5418Å, 测角仪精度为0.002°。采用2θ模式扫描, 步长为0.02°, 扫描角度范围为20°-80°。用JSM-7500F型冷场发射扫描电子显微镜分析钨膜的厚度和表面的形貌。弹性反冲探测(ERD)在NEC 9SDH-2串列加速器上完成, 采用能量为8 MeV的C³⁺离子前向反冲测定钨薄膜中He和H的能谱。入射离子束与样品表面成15°掠射, 反冲角度为30°, 散射探测角为165°, 前向反冲探测器前放置的Mylar膜厚为10 μm。并使用解谱程序Alegria^[17]软件给出He和H的深度分布。慢正电子束分析(SPBA)测量在中国科学院高能物理所进行的。正电子源采用的是²²Na放射源, 用高纯锗探测器测量正电子-电子湮没所放出能量为511keV的γ光子的能量展宽, 谱仪的能量分辨率约为1keV, 每个多普勒展宽谱的总计数为5×10⁵, 并利用VEPFIT^[19]程序对实验得到的S值进行拟合。

2 结果与讨论

2.1 不同温度退火对钨膜表面形貌的影响

图1给出了纯钨膜样品截面、723 K(C)和873 K(D)退火的两组样品钨膜表面的SEM图。图1a为纯钨膜样品的截面, 可见用射频磁控溅射方法制备的纯钨膜是均匀致密的柱状晶体, 厚度约560 nm。图1b和1c分别为C组和D组样品钨膜的表面, 可见两组样品中钨膜表面均形成气泡, C组钨膜表面的气泡尺寸不一, 直径最大达5 μｍ, 而D组钨膜表面形成直径约为1-2 μｍ尺寸均匀的气泡, 较大气泡尺寸减小。有研究表明, 当退火温度高于约800 K时钨膜中的He原子从He-空位复合体(He_nV_m)中释放^[21], 在873 K退火使D组钨膜中的He原子从He_nV_m释放, 引起钨膜中He含量剧烈减少, 造成钨膜表面气泡平均尺寸的减小。另外, 从图1d还可以看出, 在873 K退火的D组钨膜中气泡发生破裂。

2.2 退火温度对钨膜晶体结构的影响

图2给出了A、B、C、D和E五组样品的XRD图谱。在只注H的E组样品中钨膜为多晶α型钨, 在图谱中出现α-W的110_α、211_α衍射峰, 其中衍射主峰是110_α衍射峰, 没有其他杂峰的出现。在注He未退火的A组样品中钨膜以多晶β相为主, 出现β-W的200_β和210_β衍射峰, 其中衍射主峰是210_β衍射峰, 在2θ≈66°附近出现的小峰属于弹性反冲探测引入的杂质碳与钨反应生成的WC_x杂峰。与A组样品相比, 在退火处理的B、C两组样品中钨晶体结构由β型钨转变为α型钨, 出现α-W的110_α、211_α衍射峰, 其中衍射主峰是110_α衍射峰。C样品中出现的200_β衍射峰说明钨膜中存在少量的β型钨。以上分析表明, 注He⁺纳米晶钨膜退火前为β型钨, 退火后钨膜会从β型钨向α型钨转变, 内部微结构发生变化。随着退火温度的提高, B、C两组衍射图谱基本一致, 但是873 K退火的D组钨膜样品中α-W的211_α衍射峰变微弱, 衍射主峰强度急剧增大, 向衍射角增大的右方宽化。高能He⁺注入对材料引入包括空位、He团簇等大量的缺陷^[9], 温度高于773 K时钨中大量单空位在晶体内迁移并和其他空位型缺陷如He原子、He团簇和He空位复合体聚集形成小空洞^[20]。因此, 衍射主峰强度增大的原因是在2θ≈40°附近产生亚稳定相β-W的210_β峰, 与110_α峰叠加引起该位置处谱峰强度的增强。在该温度下He原子和较多空位发生聚集形成氦泡和空洞挤压钨晶格结构, 引入局部压应力造成部分110_α晶面间距减小, 使谱峰向右宽化。

显示原图| 下载原图ZIP| 生成PPT

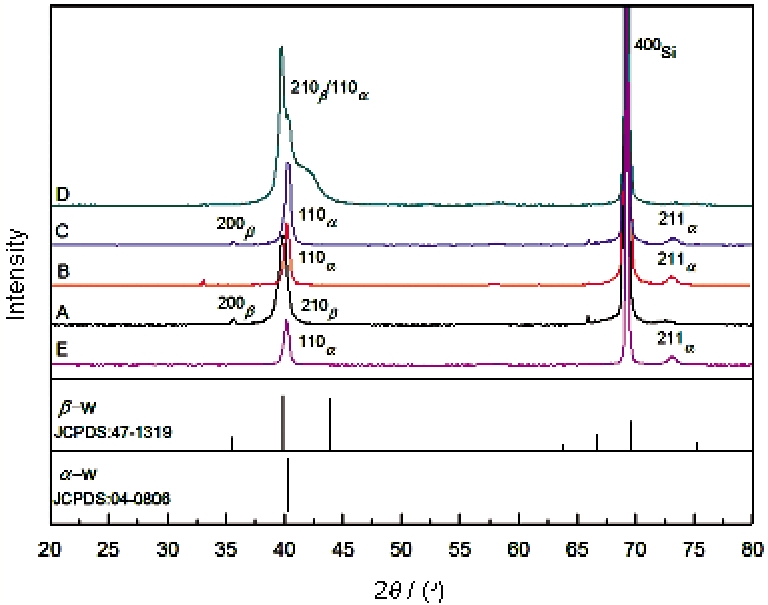

图2   注He⁺钨膜在不同温度等时退火后注H⁺的XRD图谱, 未退火(A), 473 K退火(B), 723 K退火(C), 873 K退火(D), 只注H⁺(E)

Fig.2   XRD patterns of the H⁺ implanted tungsten films under different temperature isochronal annealing after He⁺ irradiation, unannealed (A), 473 K annealed (B), 723 K annealed(C), 873 K annealed (D) and only H⁺(E)

2.3 退火温度对钨膜中He和H分布及含量的影响

图3a是B、C、D三组钨膜中He的ERD图谱。弹性反冲对探测浅表层的如H和He等低Z元素很灵敏, 但是探测深度有限。实验结果表明, 所能探测到钨膜中He的最大深度为130 nm。在可探测范围内, He的分布呈现由表面向内部增加的趋势。在B、C两组钨膜内He的平均浓度分别为0.697、0.683 He/W%, 而D组钨膜内He的平均浓度降低到0.347 He/W%, 与B、C两组相比D组He滞留量减少了约50%(图3c)。这些结果表明, 在873 K退火会增强He原子在钨膜中的释放, 造成样品中He滞留量大幅下降。这与He原子从He-空位复合体(He_nV_m)中释放有关。

显示原图| 下载原图ZIP| 生成PPT

图3   注He⁺钨膜在不同温度退火后注H⁺的He和H的ERD图谱以及注He⁺钨膜在不同温度退火后注H⁺的He和H的平均浓度

Fig.3   ERD patterns of helium in the H⁺ implanted tungsten films under different temperature annealing after He⁺ irradiation (a), ERD patterns of hydrogen in the H⁺ implanted tungsten films under different temperature annealing after He⁺ irradiation (b), Average He and H concentrations in the H⁺ implanted tungsten films under different temperature annealing after He⁺ irradiation (c)

图3b是B、C、D三组钨膜中H的ERD图谱。实验结果表明, 所能探测到钨膜中H的最大深度为165 nm, H主要被捕获在钨膜表层0-40 nm的范围内, 呈现高斯分布, 在约20 nm深度处达到峰值。在三组样品中H的平均浓度分别为1.49、1.41、1.38 H/W% (图3c)。根据Lee.H.T^[21]和Juslin.N^[22]的结果, H原子被捕获在He_nV_m和He泡附近的缺陷区域。比较B、C两组样品, C组H分布峰值向表层迁移, 原因是在723 K温度退火后He_nV_m尺寸增大, 增强了表面附近的H捕获。D组样品中H滞留峰值明显比B、C两组低, 但是在130-165 nm深度范围H滞留量比其它两组的高。其原因是, 在873 K退火会加剧He原子从He-空位复合体中的释放, 造成钨膜表层He-空位复合体的减少进而减弱了对H的捕获, 导致表层H滞留量的减少而内部H滞留量的增加。

图3c给出了B、C、D三组钨膜样品中H和He的平均含量, 由最大探测范围内H和He在钨膜中的ERD数据的数值积分除以深度得到。结果显示, He的平均含量随着退火温度的提高而减少, 在873 K温度退火后平均浓度显著减少; H的平均含量与He的含量成正相关关系, 随着He滞留量的减少也相应减少。

使用SRIM^[23]程序模拟能量为80 keV的H⁺在同一位置垂直注入纯钨靶, 结果显示入射的H⁺滞留在钨基体的表面到约600 nm深度范围内, 呈高斯分布, H⁺数密度最大值深度约为300 nm。与SRIM的模拟结果相比, 图3b中H滞留量峰值明显向表层偏移, 表明注He⁺引起的相关缺陷阻碍H向钨体内扩散。

2.4 退火温度对钨膜缺陷结构的影响

正电子对钨膜中的空位型缺陷如He团簇、He-空位复合体和He泡等十分敏感, 容易被这些缺陷捕获并发生湮灭。S参数定义为511 keV峰中央面积A与峰总计数SUM之比, 反映了低动量电子即价电子或传导电子的动量信息。因此, 用S参数的变化探测空位型缺陷的信息^[18]。图4是B、C、D、E四组样品的SPBA结果。正电子在材料中的平均注入深度z(nm)与注入能量E(keV)相关, 一般满足 z=AEn/ρ^[24]关系式, 其中ρ=19.35 g/cm³为钨材料密度, A=40、n=1.6为常数。从图4可以看出, 只注H⁺的E组样品的S值总体小于其它三组样品的S值, 说明80 keV H⁺辐照产生的空位型缺陷浓度或尺寸小于60 keV He⁺和80 keV H⁺连续辐照产生的空位型缺陷。使用SRIM程序分别模拟80 keV H⁺和60 keV He⁺在同一位置垂直注入纯钨靶, 结果是对应能量下每个离子产生的平均空位数分别为13.139和55.893, 说明H⁺辐照产生的空位数量远小于He⁺和H⁺辐照共同产生的空位数量。由此可见, 单独注H⁺引入的空位型缺陷的浓度和尺寸比其余几组的小。

显示原图| 下载原图ZIP| 生成PPT

图4   注He⁺钨膜不同温度等时退火后注H⁺的S-E曲线图, (实线是VEPFIT程序的拟合结果)

Fig.4   Low-(S) momentum annihilation fractions as a function of the positron energy of the H⁺ implanted tungsten films under different temperature isochronal annealing after He⁺ irradiation (The solid line are the fitting results of VEPFIT program)

在473 K退火的B组钨膜样品S参数在正电子注入能量为2 keV处达到最大值, 然后降低, 随后又在6 keV-20 keV能量范围内缓慢增大。其原因是, 在低于527 K时钨中单空位并没有迁移^[20]。因此在该温度退火后He原子向表面迁移聚集从而导致He相关缺陷的增多, 同时这些He相关缺陷会捕获后注入的H原子, 造成表面空位型缺陷浓度或尺寸增加, S参数达到最大。He滞留量的增加造成He相关空位型缺陷相应增加, 结合ERD分析的结果表明, 从6 keV位置开始S值随着钨膜深度的增加而增大。在723 K退火的C组钨膜样品在3 keV深度附近S参数值达到峰值, 在该温度退火使钨膜内大量的He原子、单空位向表层迁移聚集, 在近表面层形成较多的空位型缺陷并捕获后注入的H离子, 使该组样品表面出现较大尺寸的鼓泡, 因此造成S值在钨膜表层达到最大并随着深度的增加逐渐减小。

当退火温度为873 K时, D组样品S值明显高于B、C、E三组, S值在4 keV处达到最大值(S=0.428), 随后逐渐降低。这个结果表明, 在钨膜中空位型缺陷聚集在钨膜表层且向钨膜内部逐渐减少。在该温度退火后对应的XRD图谱中主衍射峰210_β/110_α向右发生宽化, 显示材料内部存在使内应力增加的空洞。因此, 使S值大幅增加的主要原因为873 K退火钨膜内部空位发生了聚集, 促使空位型缺陷的增加。而近表层S值达到最大, 主要是由表层鼓泡破裂形成的孔洞引起的。

3 结论

1. 在723 K和873 K退火的两组钨膜样品表面均起泡, 在723 K退火的钨膜表面形成尺寸不一的气泡, 直径最大达5 μｍ; 在873 K退火的钨膜表面形成约为1-2 μｍ尺寸均匀的气泡, 较大气泡尺寸减小与钨膜中He含量的剧烈减少有关。

2. 未退火的注He⁺纳米晶钨膜为β型钨, 退火后向α型钨转变。

3. 注He⁺纳米多晶钨膜中He的含量随着退火温度的提高逐渐减少, 其中在873 K退火加剧钨膜中He原子的释放; H的含量随着钨膜中He含量的减少略微减少, H含量峰值位于钨膜表层, 与SRIM模拟结果相比H含量峰值明显移向了钨膜表面。

4. 与低温退火相比, 在873 K退火的注He钨膜中H在钨膜表层滞留量减少, 在钨膜深处有所增加。其原因主要是, 在高温下表层的He原子从He_nV_m释放, 造成钨膜表面He_nV_m减少, 有利于H原子向钨体内扩散。
