电动汽车用锂离子电池暴露出许多弊端,其他新型电池也有各自的不足。镍氢电池(Ni/MH)具有绿色环保、安全性高、价格低廉、放电容量高等特性,广泛应用于纯电动汽车、混合电动汽车和便携式电子设备。具有优异电化学性能的氢氧化镍(Ni(OH)₂)可用作Ni/MH电池的正极活性物质,但是其导电性能较差需加入导电剂或添加剂^{[1, 2]}。

石墨烯(Graphene)是一种新型二维碳纳米材料,其结构中的大π键在垂直于石墨烯片层形成互相平行的π轨道。当这种类似自由电子的离域π电子在碳网平面内自由流动时,石墨烯面具有类似于金属的导电性和导热性。在常温下石墨烯的电子迁移率比纳米碳管或硅晶体的高,而电阻率却比铜或银的低。同时,石墨烯特殊的二维结构使其理论比表面积高达2630 m²/g^[3]。

用纳米Ni(OH)₂作电极材料的电池,其容量可提高20%左右。但是Ni(OH)₂纳米粒子容易团聚,导电性差,在充放电过程中体积的膨胀使其倍率性能和循环稳定性降低^[4-8]。将Ni(OH)₂与石墨烯复合,是解决问题的途径之一^{[9, 10]}。将石墨烯片作为基底或骨架,可提高Ni(OH)₂的电化学活性。Xie等^[11]用水热法制备了β-Ni(OH)₂/RGO复合电极材料,其独特的逐层结构结合了二者的优点,2000次充放电循环后比电容仍为660.8 F/cm。黄振楠等^[12]用共沉淀方法使六边形片状的β-Ni(OH)₂插入RGO的层间,抑制了Ni(OH)₂和RGO的团聚。Fang等^[13]用沉淀法制备出纳米级β-Ni(OH)₂和石墨烯的复合材料,作为超级电容器的电极材料显示了较大的比电容和优良的循环稳定性。Fu等^[14]采用改进的水热法制备β-Ni(OH)₂和RGO纳米片复合材料,电流密度为2.5 A/g时的比电容高达1740.56 F/g。

用氧化还原法制备石墨烯,先用Hummers法制备氧化石墨,用超声剥离形成氧化石墨烯,然后加入还原剂进行还原。常用的还原剂有水合肼、NaBH₄以及强碱超声还原等。但是NaBH₄的价格比较昂贵且容易残留B元素,而水合肼有毒。本文用操作简单且较环保的化学沉淀-回流法合成β-Ni(OH)₂/RGO复合材料,将Ni(OH)₂纳米片插层到RGO层间形成相互插层的结构,研究GO:Ni(OH)₂质量比和氨水浓度对复合材料结构、形貌和电化学性能的影响。

1 实验方法

1.1 实验用材料

石墨粉(45 μm),浓硫酸(纯度>98%),高锰酸钾(KMnO₄,分析纯AR),硝酸钠(NaNO₃,分析纯AR),双氧水(H₂O₂,质量分数30%),去离子水(自制),硫酸镍(NiSO₄6H₂O,分析纯AR),氨水(NH₃·H₂O,质量分数25.0%~28.0%),氢氧化钾(KOH,分析纯AR),聚四氟乙烯乳液(PTFE,质量分数60%),乙炔黑和泡沫镍(泡沫镍规格：厚度1 mm,面密度320 g/cm²,孔隙率为95%)。

1.2 Ni(OH)₂/RGO复合材料的制备

采用改进的 Hummers法^{[15, 16]}制备氧化石墨(GO)。将0.15 g GO溶于150 mL去离子水中,搅拌1 h并超声2 h;将适量的硫酸镍溶于去离子水中,滴加适量的氨水使溶液变为深蓝色,然后将其滴加到GO悬浮液中,在40℃回流搅拌3 h后再滴加适量氨水调节pH值为10.5,升温80℃回流搅拌6 h,静置过滤后用去离子水和无水乙醇反复洗涤数次,然后在80℃真空干燥12 h,得到Ni(OH)₂/RGO复合材料。为了对比,在没有GO的情况下按照上述方法制备纯Ni(OH)₂。

为了方便阐述,将GO:Ni(OH)₂=1:8(质量比),氨水浓度为3 mol/L和5 mol/L分别记为GN8(3M), GN8(5M),同理当GO:Ni(OH)₂=1:10,氨水浓度为3 mol/L记为GN10(3M)。

1.3 材料的表征和性能测试

用D8 ADVANCE型粉末X射线衍射(XRD)仪分析样品的结构,Cu Kα靶(λ=0.15418 nm),工作电流为300 mA,工作电压为40 kV,扫描范围为10°~80°,扫描速率为4°/min。用S-3400N扫描电子显微镜观察材料的表面形貌,加速电压20 kV,背散射电子成像。

将所制备的Ni(OH)₂/RGO复合材料、乙炔黑和聚四氟乙烯乳液按85:10:5的质量比在玛瑙研钵中充分混合,再用无水乙醇作为分散剂混合均匀并调成糊状,均匀地涂抹在10 mm×10 mm的泡沫镍片上,于60℃真空干燥 3 h后在10 MPa下压成薄片作为工作电极。

使用CHI760E型电化学工作站进行循环伏安(CV)和电化学阻抗(EIS)测试。使用CT2001A型电池测试系统对材料进行恒流充放电测试。电化学测试在三电极系统中进行,其中,辅助电极为铂片电极,参比电极为饱和甘汞电极,电解液为6 mol/L KOH溶液。

2 结果和讨论

2.1 XRD分析

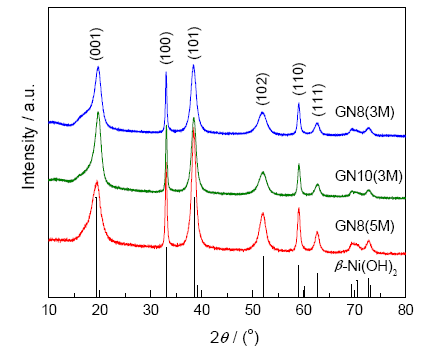

图1给出了Ni(OH)₂/RGO复合材料的XRD图谱,由图1可以看出,三种复合材料GN8(5M)、GN10(3M)和GN8(3M)在2θ=19.5°(001)、33.1°(100)、38.5°(101)、52.0°(102)、59.1°(110)及62.8°(111)时出现较强的衍射峰,与图中β-Ni(OH)₂的标准图谱(JCPDS-14-0117)一致。这表明,在石墨烯片层上形成的是β-Ni(OH)₂。在图中没有观察到RGO在26°附近的特征衍射峰,可能因此衍射峰强度较弱而被Ni(OH)₂的衍射峰掩盖。复合材料GN8(3M)与GN10(3M)的衍射峰基本相同,说明复合材料中Ni(OH)₂含量的多少没有明显影响β-Ni(OH)₂的结构规整度。与复合材料GN8(3M)的衍射峰相比,GN8(5M)衍射峰的强度高,结晶性要好。复合材料GN8(3M)的衍射峰半峰宽略大于GN10(3M)和GN8(5M),这是由于晶体中堆垛层错的存在增加了晶格缺陷。这可能对电极材料的电化学性能有较大的贡献^[17-20]。

显示原图| 下载原图ZIP| 生成PPT

图1   GN8(5M)、GN10(3M)和GN8(3M)复合材料的XRD图谱

Fig.1   XRD patterns of the GN8(5M), GN10(3M) and GN8(3M) composites

2.2 SEM分析

图2a~d分别给出了Ni(OH)₂、Ni(OH)₂/RGO复合材料GN8(5M)、GN10(3M)和GN8(3M)的FE-SEM图。从图2a可以看出,纯Ni(OH)₂为厚度为数纳米的片状结构,纳米片互相交织在一起。在图2b~d中都能看到卷曲和褶皱的石墨烯纳米片,Ni(OH)₂纳米片在石墨烯片层上生长,形成了Ni(OH)₂/RGO薄片层结构。在图2d的GN8(3M)复合材料中,通过加入适量氨水改变pH值控制片层间的静电斥力,大量片状Ni(OH)₂附着在石墨烯片上,并且分散均匀,形成了互相插层的结构。随着氨水浓度由3 mol/L增加到5 mol/L,可见Ni(OH)₂/RGO彼此堆叠和团聚,形成了图2b的中间比较致密的结构。其原因是,沉淀剂的浓度过大使生成的Ni(OH)₂易成胶状,很难沉淀,容易发生团聚。当Ni(OH)₂/RGO复合材料中Ni(OH)₂的比例增大时大量的片状Ni(OH)₂覆盖在石墨烯的表面,没有形成均匀的插层结构。

显示原图| 下载原图ZIP| 生成PPT

图2   Ni(OH)₂、 GN8(5M)、 GN10(3M)和GN8(3M)复合材料的FE-SEM图

Fig.2   FE-SEM images of pure Ni(OH)₂ (a), GN8(5M) (b), GN10(3M) (c) and GN8(3M) (d) composites

2.3 循环伏安(CV)特性

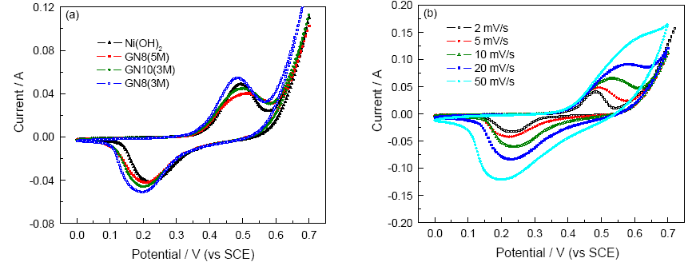

图3a给出了Ni(OH)₂、GN8(5M)、GN10(3M)及GN8(3M)电极材料在扫描速率为5 mV/s时的循环伏安曲线,由图3a可见,每条曲线分别有一对明显的氧化峰和还原峰。阳极峰（正电流）电压发生在0.47 V附近,表现为Ni(OH)₂氧化为NiOOH的过程,而阴极峰（负电流）电压发生在0.22 V附近,表现为NiOOH还原为Ni(OH)₂的过程^[21]。其反应的电化学反应式为^[22]

Ni(OH2+OH-↔NiOOH+H2O+e-(1)

显示原图| 下载原图ZIP| 生成PPT

图3   Ni(OH)₂、GN8(5M)、GN10(3M)和GN8(3M)电极材料在不同扫描速率下的CV曲线

Fig.3   CV curves of pure Ni(OH)₂, GN8(5M), GN10(3M) and GN8(3M) electrode materials at the scan rate of 5 mV/s (a) and CV curves of GN8(3M) electrode material at various scan rates (b)

复合电极材料GN8(3M)氧化峰电位最小,说明其析氧电位较高,电极的充电效率较高。氧化峰电流最高,表明GN8(3M)电极材料的电化学性能得到改善,特别是具有较好的倍率性能。氧化峰与还原峰电位差ΔE可以用来评价电极反应的可逆性,图中GN8(3M)电极材料的ΔE值最小为0.28 V,具有最好的电化学反应可逆性。因为Ni(OH)₂和RGO共同的贡献使电子转移和电解液离子的迁移更容易,从而使电极材料具有更高的电化学活性。图3b给出了GN8(3M)电极材料在扫描速率分别为2 mV/s、5 mV/s、10 mV/s、20 mV/s和50 mV/s下的CV曲线,扫描电压范围为0~0.7 V。由图可见,扫描速率增加,电极极化严重,氧化峰向正方向移动,还原峰向负方向移动,氧化峰与还原峰的电位差ΔE和峰电流值增大,增大了电极电化学反应的不可逆性。随着扫描速率从2 mV/s到50 mV/s的增加,GN8(3M)电极材料的比容量随之下降。这主要是电极材料的内部电阻增加造成的。在低扫描速率时电极材料内部和外部的活性物质参与了氧化还原反应,而在高扫描速率时能参加离子传输的仅仅是电极材料的表面活性物质。因此,当扫描速率增大时电解质离子和电极之间的有效作用下降,影响了电极材料的可逆性。特别是50 mV/s时氧化峰不明显,表明电极材料的氧化峰与吸氧峰重叠,Ni(OH)₂在氧化成NiOOH时伴随着析氧反应,导致充电早期充电效率下降。

2.4 恒流充放电性能

图4给出了Ni(OH)₂及Ni(OH)₂/RGO电极材料在0.2C时的充放电曲线。由图4可见,复合电极材料的充电曲线对应两个平台,电极充电电位曲线基本一致,Ni(OH)₂电极的充电电位平台高且析氧电位提前,充电效率偏低,说明复合材料中引入石墨烯可以较显著地减缓充电电位的提升而抑制析氧副反应的发生。从放电曲线可以看出,Ni(OH)₂电极对应的放电电位平台变短,复合电极材料具有较长和较平坦的放电平台,GN8(3M)电极的放电平台最长,放电比容量达到了334.9 mAh/g。其原因是,复合材料中的β-Ni(OH)₂负载在石墨烯片层上,抑制了Ni(OH)₂和RGO片层的团聚。二者的协同作用使复合材料的放电比容量明显优于纯Ni(OH)₂。与雷浩等^[23]以共沉积法合成的混合相Ni(OH)₂ (0.2C,330 mAh/g)和杨祎等^[24]制备的石墨烯掺杂Ni(OH)₂ (0.2C,326.8 mAh/g)相比,放电比容量有明显的提高。这说明,GN8(3M)复合材料的合成提高了材料整体的放电比容量,RGO纳米片和β-Ni(OH)₂纳米片相互插层的特殊结构在快速充放电中有利于电解液离子的扩散以及增加活性物质和电解液的接触面积,从而提高了复合材料的电化学性能。

显示原图| 下载原图ZIP| 生成PPT

图4   Ni(OH)₂和Ni(OH)₂/RGO电极材料在0.2C倍率下的充放电曲线

Fig.4   Charge/discharge curves of pure Ni(OH)₂ and Ni(OH)₂/RGO electrode materials at the rate of 0.2C

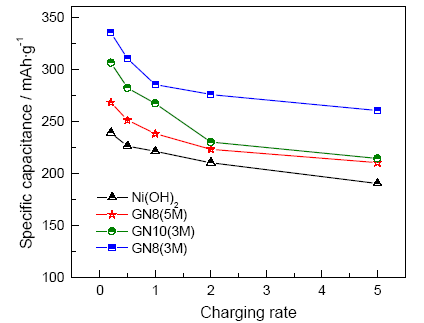

图5给出了Ni(OH)₂和Ni(OH)₂/RGO电极材料在0.2C、0.5C、1C、2C和5C倍率下的放电比容量曲线。从图5可以明显看出,随着充电倍率的增加4种材料的放电比容量明显的降低。其原因是,当倍率增大时氧化还原反应只能在电极的表面进行,活性物质的利用率大大降低,导致氧化还原反应进行得越来越不彻底,使比容量越来越小。在4种电极材料中,GN8(3M)在0.2C时放电比容量为334.9 mAh/g,在5C时放电比容量为260.2 mAh/g,大约下降了22%,与Ni(OH)₂、GN8(5M)和GN10(3M)电极材料相比具有良好的容量保持率。

显示原图| 下载原图ZIP| 生成PPT

图5   Ni(OH)₂和Ni(OH)₂/RGO电极材料在不同倍率下的放电比容量曲线

Fig.5   Discharge specific capacities curves of pure Ni(OH)₂ and Ni(OH)₂/RGO electrode materials at various rates

2.5 循环稳定性

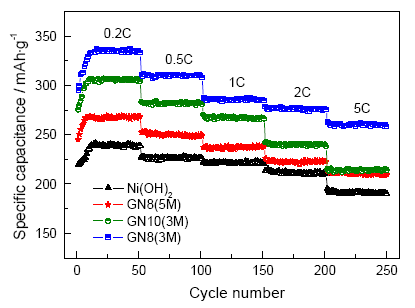

图6给出了Ni(OH)₂和Ni(OH)₂/RGO电极材料在不同倍率下的循环稳定性曲线。由于电极的活化过程,活性位的增加使束缚的粒子扩散。可以看出4种电极均存在活化过程,初始阶段的放电比容量在逐渐上升,经过大约9个循环后材料的性能趋于稳定。随着放电倍率的增大,氢氧化镍电极的放电容量下降明显。因为复合电极材料中的石墨烯不仅是高导电剂,而且是弹性支撑材料,石墨烯的高比表面积能适应电极材料在充放电过程中的体积变化。GN8(3M)电极材料在大电流充放电条件下的循环稳定性最好,因为Ni(OH)₂纳米片与RGO片层表面紧密接触,有效阻止Ni(OH)₂的团聚和RGO片层的重叠,增加了液固接触的有效面积,使活性物质Ni(OH)₂的利用率提高。

显示原图| 下载原图ZIP| 生成PPT

图6   Ni(OH)₂和Ni(OH)₂/RGO电极材料在不同倍率下的循环稳定性曲线

Fig.6   Cycling stability curves of pure Ni(OH)₂ and Ni(OH)₂ /RGO electrode materials at various rates

2.6 电化学阻抗

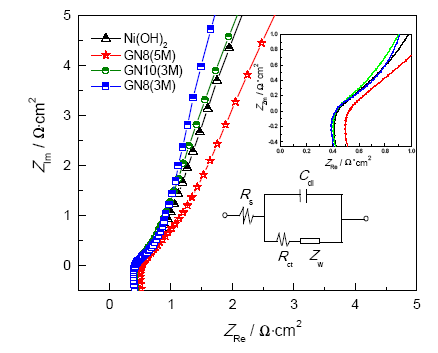

图7给出了Ni(OH)₂和Ni(OH)₂/RGO电极材料在相同频率范围内(0.01~100000 Hz)的电化学阻抗曲线,每一条曲线都由高频区的半圆弧和低频区的斜线组成。高频区的曲线与实轴的交点为溶液电阻,半圆直径对应于电子传输过程,其直径大小反应电荷转移电阻的大小。低频区的直线段与固相质子扩散有关,斜率越大,质子扩散性能越好。采用等效电路模型^[25]对阻抗数据进行分析。在图7给出的等效电路图中,R_s(Ω)代表溶液电阻,C_dl(F)代表界面电容,R_ct(Ω)代表电荷转移电阻,Z_w(Ω)代表Warburg阻抗,即直线段部分。由图7高频区的放大图得到Ni(OH)₂、GN8(5M)、 GN10(3M)和GN8(3M)电极材料在高频区起始点与实轴交点R_s的值分别为0.430、0.515、0.423和0.409 Ω,GN8(5M)电极材料的R_s值最大。因为当氨水浓度增大时OH^-离子饱和,高倍率充放电时活性物质Ni(OH)₂电极部分表面未被利用,阻碍了电荷转移过程。在电极反应中,电荷传递电阻增大,质子脱嵌比较困难,降低了电极材料的电化学性能。GN8(3M)电极材料的R_s值最小,即溶液电阻最小。从放大图可见,GN8(3M)电极材料的半圆直径最小,R_ct值为0.390 Ω,小于其他三种电极材料。同时,GN8(3M)电极材料在低频区直线的斜率最大,具有最小的Warburg阻抗,说明电极材料具有相对高的电化学活性。其原因是,RGO的加入提高了电极的导电性,GN8(3M)中的Ni(OH)₂纳米片在RGO片层上均匀增长,提高了电极材料的导电性和活性表面,RGO与Ni(OH)₂良好的复合使电化学反应中电荷转移和离子扩散容易,有利于电化学反应过程中电荷转移,具有良好的大倍率充放电性能。同时,GN8(3M)有更多的晶体缺陷,提高质子扩散系数,与前文XRD和SEM的结果一致。

显示原图| 下载原图ZIP| 生成PPT

图7   Ni(OH)₂和Ni(OH)₂/RGO电极材料的电化学阻抗图谱及其高频区的放大图

Fig.7   Electrochemical impedance spectroscopy (EIS) spectra and enlarge figures in high frequency region of pure Ni(OH)₂ and Ni(OH)₂/RGO electrode materials

3 结论

(1) 用化学沉淀-回流法可制备不同负载比的β-Ni(OH)₂/RGO复合材料,Ni(OH)₂/RGO复合材料中RGO纳米片和β-Ni(OH)₂纳米片为相互插层的结构。与β-Ni(OH)₂相比,复合材料结构中的片层较厚。复合材料中活性物质Ni(OH)₂的含量不同,不影响晶体结构,但是当氨水浓度为3 mol/L时复合材料具有更多的晶体缺陷。

(2) 当氨水浓度为3 mol/L、GO与Ni(OH)₂的质量比为1:8时,Ni(OH)₂/RGO复合材料表现出良好的电化学性能。0.2C放电比容量为334.9 mAh/g,远远高于β-Ni(OH)₂理论放电比容量(289 mAh/g)。复合电极材料中石墨烯的引入降低了Ni(OH)₂电极的欧姆极化,从而使电极材料具有更好的倍率性能和循环稳定性。

The authors have declared that no competing interests exist.
