Recent advances in the synthesis and application of layered double hydroxide (LDH) nanosheets
1
2012
... 比表面积和阴离子交换容量较大的层状双金属氢氧化物(LDH),可作为负载材料与其他半导体材料复合制备同质光催化剂,用于光催化处理废水[1~3].Lv等[2]用Ni2+替代部分Mg2+制备的MgAl-LDH纳米片Ni/LDH,在8 W紫外光灯照射下25%Mg2+被取代的Ni/LDH对NO的去除效果优于MgAl-LDH(去除率为42.1%);Shao等[4]用共沉淀法合成的系列Zn/Ti比例不同的LDH,其光催化活性高于P25 (TiO2),在100 min内对亚甲基蓝的降解率为100%.虽然这些LDH材料的光催化活性较好,但是对太阳光的利用率过低.特别是,这些材料的光生载流子迁移率低、电子空穴复合率高,因此必须提高其在可见光区甚至近红外光区的吸收性能[5].解决以上问题的方法,有等离子共振(SPR)效应和构建异质结改变带隙宽度.前者是将Ag、Au、Ce和Cu引入LDH表面利用其等离子体共振(SPR)效应拓宽光的吸收区域[6],提高其在可见光区、近红外区域的吸收强度;后者是与其它化合物形成异质结或煅烧转化为层状双金属氧化物(LDO)改变带隙、拓宽吸收光范围,提高其光生载流子迁移率和降低电子空穴复合率,提高在太阳光下的光催化活性[7~11].Shen等[6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
Layered double hydroxide nanosheets as efficient photo-catalysts for NO removal: band structure engineering and surface hydroxyl ions activation
1
2020
... 比表面积和阴离子交换容量较大的层状双金属氢氧化物(LDH),可作为负载材料与其他半导体材料复合制备同质光催化剂,用于光催化处理废水[1~3].Lv等[2]用Ni2+替代部分Mg2+制备的MgAl-LDH纳米片Ni/LDH,在8 W紫外光灯照射下25%Mg2+被取代的Ni/LDH对NO的去除效果优于MgAl-LDH(去除率为42.1%);Shao等[4]用共沉淀法合成的系列Zn/Ti比例不同的LDH,其光催化活性高于P25 (TiO2),在100 min内对亚甲基蓝的降解率为100%.虽然这些LDH材料的光催化活性较好,但是对太阳光的利用率过低.特别是,这些材料的光生载流子迁移率低、电子空穴复合率高,因此必须提高其在可见光区甚至近红外光区的吸收性能[5].解决以上问题的方法,有等离子共振(SPR)效应和构建异质结改变带隙宽度.前者是将Ag、Au、Ce和Cu引入LDH表面利用其等离子体共振(SPR)效应拓宽光的吸收区域[6],提高其在可见光区、近红外区域的吸收强度;后者是与其它化合物形成异质结或煅烧转化为层状双金属氧化物(LDO)改变带隙、拓宽吸收光范围,提高其光生载流子迁移率和降低电子空穴复合率,提高在太阳光下的光催化活性[7~11].Shen等[6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
2D layered double hydroxide nanosheets and their derivatives toward efficient oxygen evolution reaction
1
2020
... 比表面积和阴离子交换容量较大的层状双金属氢氧化物(LDH),可作为负载材料与其他半导体材料复合制备同质光催化剂,用于光催化处理废水[1~3].Lv等[2]用Ni2+替代部分Mg2+制备的MgAl-LDH纳米片Ni/LDH,在8 W紫外光灯照射下25%Mg2+被取代的Ni/LDH对NO的去除效果优于MgAl-LDH(去除率为42.1%);Shao等[4]用共沉淀法合成的系列Zn/Ti比例不同的LDH,其光催化活性高于P25 (TiO2),在100 min内对亚甲基蓝的降解率为100%.虽然这些LDH材料的光催化活性较好,但是对太阳光的利用率过低.特别是,这些材料的光生载流子迁移率低、电子空穴复合率高,因此必须提高其在可见光区甚至近红外光区的吸收性能[5].解决以上问题的方法,有等离子共振(SPR)效应和构建异质结改变带隙宽度.前者是将Ag、Au、Ce和Cu引入LDH表面利用其等离子体共振(SPR)效应拓宽光的吸收区域[6],提高其在可见光区、近红外区域的吸收强度;后者是与其它化合物形成异质结或煅烧转化为层状双金属氧化物(LDO)改变带隙、拓宽吸收光范围,提高其光生载流子迁移率和降低电子空穴复合率,提高在太阳光下的光催化活性[7~11].Shen等[6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
The synthesis of hierarchical Zn-Ti layered double hydroxide for efficient visible-light photocatalysis
1
2011
... 比表面积和阴离子交换容量较大的层状双金属氢氧化物(LDH),可作为负载材料与其他半导体材料复合制备同质光催化剂,用于光催化处理废水[1~3].Lv等[2]用Ni2+替代部分Mg2+制备的MgAl-LDH纳米片Ni/LDH,在8 W紫外光灯照射下25%Mg2+被取代的Ni/LDH对NO的去除效果优于MgAl-LDH(去除率为42.1%);Shao等[4]用共沉淀法合成的系列Zn/Ti比例不同的LDH,其光催化活性高于P25 (TiO2),在100 min内对亚甲基蓝的降解率为100%.虽然这些LDH材料的光催化活性较好,但是对太阳光的利用率过低.特别是,这些材料的光生载流子迁移率低、电子空穴复合率高,因此必须提高其在可见光区甚至近红外光区的吸收性能[5].解决以上问题的方法,有等离子共振(SPR)效应和构建异质结改变带隙宽度.前者是将Ag、Au、Ce和Cu引入LDH表面利用其等离子体共振(SPR)效应拓宽光的吸收区域[6],提高其在可见光区、近红外区域的吸收强度;后者是与其它化合物形成异质结或煅烧转化为层状双金属氧化物(LDO)改变带隙、拓宽吸收光范围,提高其光生载流子迁移率和降低电子空穴复合率,提高在太阳光下的光催化活性[7~11].Shen等[6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
State-of-the-art and prospects of Zn-containing layered double hydroxides (Zn-LDH)-based materials for photocatalytic water remediation
1
2021
... 比表面积和阴离子交换容量较大的层状双金属氢氧化物(LDH),可作为负载材料与其他半导体材料复合制备同质光催化剂,用于光催化处理废水[1~3].Lv等[2]用Ni2+替代部分Mg2+制备的MgAl-LDH纳米片Ni/LDH,在8 W紫外光灯照射下25%Mg2+被取代的Ni/LDH对NO的去除效果优于MgAl-LDH(去除率为42.1%);Shao等[4]用共沉淀法合成的系列Zn/Ti比例不同的LDH,其光催化活性高于P25 (TiO2),在100 min内对亚甲基蓝的降解率为100%.虽然这些LDH材料的光催化活性较好,但是对太阳光的利用率过低.特别是,这些材料的光生载流子迁移率低、电子空穴复合率高,因此必须提高其在可见光区甚至近红外光区的吸收性能[5].解决以上问题的方法,有等离子共振(SPR)效应和构建异质结改变带隙宽度.前者是将Ag、Au、Ce和Cu引入LDH表面利用其等离子体共振(SPR)效应拓宽光的吸收区域[6],提高其在可见光区、近红外区域的吸收强度;后者是与其它化合物形成异质结或煅烧转化为层状双金属氧化物(LDO)改变带隙、拓宽吸收光范围,提高其光生载流子迁移率和降低电子空穴复合率,提高在太阳光下的光催化活性[7~11].Shen等[6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
Efficient degradation of bisphenol A over facilely optimized ternary Ag/ZnO/ZnAl?LDH composite with enhanced photocatalytic performance under visible light irradiation
2
2022
... 比表面积和阴离子交换容量较大的层状双金属氢氧化物(LDH),可作为负载材料与其他半导体材料复合制备同质光催化剂,用于光催化处理废水[1~3].Lv等[2]用Ni2+替代部分Mg2+制备的MgAl-LDH纳米片Ni/LDH,在8 W紫外光灯照射下25%Mg2+被取代的Ni/LDH对NO的去除效果优于MgAl-LDH(去除率为42.1%);Shao等[4]用共沉淀法合成的系列Zn/Ti比例不同的LDH,其光催化活性高于P25 (TiO2),在100 min内对亚甲基蓝的降解率为100%.虽然这些LDH材料的光催化活性较好,但是对太阳光的利用率过低.特别是,这些材料的光生载流子迁移率低、电子空穴复合率高,因此必须提高其在可见光区甚至近红外光区的吸收性能[5].解决以上问题的方法,有等离子共振(SPR)效应和构建异质结改变带隙宽度.前者是将Ag、Au、Ce和Cu引入LDH表面利用其等离子体共振(SPR)效应拓宽光的吸收区域[6],提高其在可见光区、近红外区域的吸收强度;后者是与其它化合物形成异质结或煅烧转化为层状双金属氧化物(LDO)改变带隙、拓宽吸收光范围,提高其光生载流子迁移率和降低电子空穴复合率,提高在太阳光下的光催化活性[7~11].Shen等[6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
... [6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
Mechanochemical synthesis of novel heterostructured Bi2S3/Zn-Al layered double hydroxide nano-particles as efficient visible light reactive Z-scheme photocatalysts
2
2018
... 比表面积和阴离子交换容量较大的层状双金属氢氧化物(LDH),可作为负载材料与其他半导体材料复合制备同质光催化剂,用于光催化处理废水[1~3].Lv等[2]用Ni2+替代部分Mg2+制备的MgAl-LDH纳米片Ni/LDH,在8 W紫外光灯照射下25%Mg2+被取代的Ni/LDH对NO的去除效果优于MgAl-LDH(去除率为42.1%);Shao等[4]用共沉淀法合成的系列Zn/Ti比例不同的LDH,其光催化活性高于P25 (TiO2),在100 min内对亚甲基蓝的降解率为100%.虽然这些LDH材料的光催化活性较好,但是对太阳光的利用率过低.特别是,这些材料的光生载流子迁移率低、电子空穴复合率高,因此必须提高其在可见光区甚至近红外光区的吸收性能[5].解决以上问题的方法,有等离子共振(SPR)效应和构建异质结改变带隙宽度.前者是将Ag、Au、Ce和Cu引入LDH表面利用其等离子体共振(SPR)效应拓宽光的吸收区域[6],提高其在可见光区、近红外区域的吸收强度;后者是与其它化合物形成异质结或煅烧转化为层状双金属氧化物(LDO)改变带隙、拓宽吸收光范围,提高其光生载流子迁移率和降低电子空穴复合率,提高在太阳光下的光催化活性[7~11].Shen等[6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
... [7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
In-situ fabrication of ZIF-8 decorated layered double oxides for adsorption and photocatalytic degradation of methylene blue
0
2018
Synthesis and photocatalytic degradation performance for rhodamin B of Zn-Cr-Cu composite metal oxides derived from layered double hydroxides
1
2018
... 比表面积和阴离子交换容量较大的层状双金属氢氧化物(LDH),可作为负载材料与其他半导体材料复合制备同质光催化剂,用于光催化处理废水[1~3].Lv等[2]用Ni2+替代部分Mg2+制备的MgAl-LDH纳米片Ni/LDH,在8 W紫外光灯照射下25%Mg2+被取代的Ni/LDH对NO的去除效果优于MgAl-LDH(去除率为42.1%);Shao等[4]用共沉淀法合成的系列Zn/Ti比例不同的LDH,其光催化活性高于P25 (TiO2),在100 min内对亚甲基蓝的降解率为100%.虽然这些LDH材料的光催化活性较好,但是对太阳光的利用率过低.特别是,这些材料的光生载流子迁移率低、电子空穴复合率高,因此必须提高其在可见光区甚至近红外光区的吸收性能[5].解决以上问题的方法,有等离子共振(SPR)效应和构建异质结改变带隙宽度.前者是将Ag、Au、Ce和Cu引入LDH表面利用其等离子体共振(SPR)效应拓宽光的吸收区域[6],提高其在可见光区、近红外区域的吸收强度;后者是与其它化合物形成异质结或煅烧转化为层状双金属氧化物(LDO)改变带隙、拓宽吸收光范围,提高其光生载流子迁移率和降低电子空穴复合率,提高在太阳光下的光催化活性[7~11].Shen等[6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
基于水滑石的Zn-Cr-Cu复合金属氧化物的制备及其对罗丹明B的光催化降解性能
1
2018
... 比表面积和阴离子交换容量较大的层状双金属氢氧化物(LDH),可作为负载材料与其他半导体材料复合制备同质光催化剂,用于光催化处理废水[1~3].Lv等[2]用Ni2+替代部分Mg2+制备的MgAl-LDH纳米片Ni/LDH,在8 W紫外光灯照射下25%Mg2+被取代的Ni/LDH对NO的去除效果优于MgAl-LDH(去除率为42.1%);Shao等[4]用共沉淀法合成的系列Zn/Ti比例不同的LDH,其光催化活性高于P25 (TiO2),在100 min内对亚甲基蓝的降解率为100%.虽然这些LDH材料的光催化活性较好,但是对太阳光的利用率过低.特别是,这些材料的光生载流子迁移率低、电子空穴复合率高,因此必须提高其在可见光区甚至近红外光区的吸收性能[5].解决以上问题的方法,有等离子共振(SPR)效应和构建异质结改变带隙宽度.前者是将Ag、Au、Ce和Cu引入LDH表面利用其等离子体共振(SPR)效应拓宽光的吸收区域[6],提高其在可见光区、近红外区域的吸收强度;后者是与其它化合物形成异质结或煅烧转化为层状双金属氧化物(LDO)改变带隙、拓宽吸收光范围,提高其光生载流子迁移率和降低电子空穴复合率,提高在太阳光下的光催化活性[7~11].Shen等[6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
CuCr2O4@CaFe–LDO photocatalyst for remarkable removal of COD from high-strength olive mill wastewater
1
2021
... 比表面积和阴离子交换容量较大的层状双金属氢氧化物(LDH),可作为负载材料与其他半导体材料复合制备同质光催化剂,用于光催化处理废水[1~3].Lv等[2]用Ni2+替代部分Mg2+制备的MgAl-LDH纳米片Ni/LDH,在8 W紫外光灯照射下25%Mg2+被取代的Ni/LDH对NO的去除效果优于MgAl-LDH(去除率为42.1%);Shao等[4]用共沉淀法合成的系列Zn/Ti比例不同的LDH,其光催化活性高于P25 (TiO2),在100 min内对亚甲基蓝的降解率为100%.虽然这些LDH材料的光催化活性较好,但是对太阳光的利用率过低.特别是,这些材料的光生载流子迁移率低、电子空穴复合率高,因此必须提高其在可见光区甚至近红外光区的吸收性能[5].解决以上问题的方法,有等离子共振(SPR)效应和构建异质结改变带隙宽度.前者是将Ag、Au、Ce和Cu引入LDH表面利用其等离子体共振(SPR)效应拓宽光的吸收区域[6],提高其在可见光区、近红外区域的吸收强度;后者是与其它化合物形成异质结或煅烧转化为层状双金属氧化物(LDO)改变带隙、拓宽吸收光范围,提高其光生载流子迁移率和降低电子空穴复合率,提高在太阳光下的光催化活性[7~11].Shen等[6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
Efficient solar-light induced photocatalytic capacity of Mg-Al LDO coupled with N-defected g-C3N4
2
2021
... 比表面积和阴离子交换容量较大的层状双金属氢氧化物(LDH),可作为负载材料与其他半导体材料复合制备同质光催化剂,用于光催化处理废水[1~3].Lv等[2]用Ni2+替代部分Mg2+制备的MgAl-LDH纳米片Ni/LDH,在8 W紫外光灯照射下25%Mg2+被取代的Ni/LDH对NO的去除效果优于MgAl-LDH(去除率为42.1%);Shao等[4]用共沉淀法合成的系列Zn/Ti比例不同的LDH,其光催化活性高于P25 (TiO2),在100 min内对亚甲基蓝的降解率为100%.虽然这些LDH材料的光催化活性较好,但是对太阳光的利用率过低.特别是,这些材料的光生载流子迁移率低、电子空穴复合率高,因此必须提高其在可见光区甚至近红外光区的吸收性能[5].解决以上问题的方法,有等离子共振(SPR)效应和构建异质结改变带隙宽度.前者是将Ag、Au、Ce和Cu引入LDH表面利用其等离子体共振(SPR)效应拓宽光的吸收区域[6],提高其在可见光区、近红外区域的吸收强度;后者是与其它化合物形成异质结或煅烧转化为层状双金属氧化物(LDO)改变带隙、拓宽吸收光范围,提高其光生载流子迁移率和降低电子空穴复合率,提高在太阳光下的光催化活性[7~11].Shen等[6]利用LDH的特性制备的Ag/ZnO/ZnAl-LDH,在可见光照射下可降解水中双酚A,降解速率比Ag/ZnO和ZnAl-LDH分别提高了2.2倍和12.0倍.Li等[7]用机械化学法制备的Bi2S3/Zn-Al LDH异质结,其吸光边缘位于近红外区,在200~800 nm的吸光强度高于Zn-Al LDH,对亚甲基蓝的降解率是Zn-Al LDH的1.5~2.2倍;孟跃等[9]用铜席夫碱化合物修饰Zn-Cr LDH高温煅烧制备出ZnCr-SBCu-LDO复合材料,光照4 h后(1 g/L)对5 mg/L RhB溶液的光降解率为98.7%;Oladipo[10]煅烧Ca-Fe-LDH后合成的复合光催化剂CuCr2O4@CaFe-LDO,太阳光光照180 min后对橄榄废水的COD去除率为99%,色度去除率为98.3%.Zheng等[11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
... [11]以Mg-Al LDH和三聚氰胺为原料,用煅烧法制备的N缺陷g-C3N4与Mg-Al LDO复合的材料Mg-Al@CN,光照120 min对(60 mg/L)RhB的去除率为91.1%. ...
Metal sulphide semiconductors for photocatalytic hydrogen production
1
2013
... 金属硫化物的光吸收和载流子迁移性能良好,可用于释放H2[12]、还原N2[13]和降解有机染料[14].但是这种材料易产生光腐蚀,使其光电化学稳定性较低[15].与其它半导体构建异质结提高金属硫化物光催化活性,可弥补上述缺陷.Xu等[16]用水热法在KNbO3表面原位生长In2S3制备出KNbO3/In2S3异质结光催化剂.这种异质结使光致载流子的分离效率显著提高,降解RhB的光催化活性优于纯KNbO3和In2S3.Li等[17]以Cu2O为原料用表面原位硫化制备的Cu2O@CuS纳米立方体异质结材料,光催化降解四环素(TC)的性能优于CuS.在二元异质结的基础上,人们又发展了多元材料构筑的复合材料.Li等[18]制备了三元MnS/In2S3/PdS复合材料,用PdS促进金属硫化物光生空穴的转移,其光催化分解H2S产氢的性能较高,在392 nm处的表观量子效率为35%,产氢速率为22.7 mmol·g-1·h-1;Baral等[19]制备的In2S3@r-GO@(040/110)-BiVO4三元混合物,光照150 min对环丙沙星的降解率为89.7%. ...
Indium sulfide nanotubes with sulfur vacancies as an efficient photocatalyst for nitrogen fixation
1
2019
... 金属硫化物的光吸收和载流子迁移性能良好,可用于释放H2[12]、还原N2[13]和降解有机染料[14].但是这种材料易产生光腐蚀,使其光电化学稳定性较低[15].与其它半导体构建异质结提高金属硫化物光催化活性,可弥补上述缺陷.Xu等[16]用水热法在KNbO3表面原位生长In2S3制备出KNbO3/In2S3异质结光催化剂.这种异质结使光致载流子的分离效率显著提高,降解RhB的光催化活性优于纯KNbO3和In2S3.Li等[17]以Cu2O为原料用表面原位硫化制备的Cu2O@CuS纳米立方体异质结材料,光催化降解四环素(TC)的性能优于CuS.在二元异质结的基础上,人们又发展了多元材料构筑的复合材料.Li等[18]制备了三元MnS/In2S3/PdS复合材料,用PdS促进金属硫化物光生空穴的转移,其光催化分解H2S产氢的性能较高,在392 nm处的表观量子效率为35%,产氢速率为22.7 mmol·g-1·h-1;Baral等[19]制备的In2S3@r-GO@(040/110)-BiVO4三元混合物,光照150 min对环丙沙星的降解率为89.7%. ...
One-step hydrothermal synthesis of a ternary heterojunction g-C3N4/Bi2S3/In2S3 photocatalyst and its enhanced photocatalytic performance
1
2021
... 金属硫化物的光吸收和载流子迁移性能良好,可用于释放H2[12]、还原N2[13]和降解有机染料[14].但是这种材料易产生光腐蚀,使其光电化学稳定性较低[15].与其它半导体构建异质结提高金属硫化物光催化活性,可弥补上述缺陷.Xu等[16]用水热法在KNbO3表面原位生长In2S3制备出KNbO3/In2S3异质结光催化剂.这种异质结使光致载流子的分离效率显著提高,降解RhB的光催化活性优于纯KNbO3和In2S3.Li等[17]以Cu2O为原料用表面原位硫化制备的Cu2O@CuS纳米立方体异质结材料,光催化降解四环素(TC)的性能优于CuS.在二元异质结的基础上,人们又发展了多元材料构筑的复合材料.Li等[18]制备了三元MnS/In2S3/PdS复合材料,用PdS促进金属硫化物光生空穴的转移,其光催化分解H2S产氢的性能较高,在392 nm处的表观量子效率为35%,产氢速率为22.7 mmol·g-1·h-1;Baral等[19]制备的In2S3@r-GO@(040/110)-BiVO4三元混合物,光照150 min对环丙沙星的降解率为89.7%. ...
Research progress in metal sulfides for photocatalysis: from activity to stability
1
2022
... 金属硫化物的光吸收和载流子迁移性能良好,可用于释放H2[12]、还原N2[13]和降解有机染料[14].但是这种材料易产生光腐蚀,使其光电化学稳定性较低[15].与其它半导体构建异质结提高金属硫化物光催化活性,可弥补上述缺陷.Xu等[16]用水热法在KNbO3表面原位生长In2S3制备出KNbO3/In2S3异质结光催化剂.这种异质结使光致载流子的分离效率显著提高,降解RhB的光催化活性优于纯KNbO3和In2S3.Li等[17]以Cu2O为原料用表面原位硫化制备的Cu2O@CuS纳米立方体异质结材料,光催化降解四环素(TC)的性能优于CuS.在二元异质结的基础上,人们又发展了多元材料构筑的复合材料.Li等[18]制备了三元MnS/In2S3/PdS复合材料,用PdS促进金属硫化物光生空穴的转移,其光催化分解H2S产氢的性能较高,在392 nm处的表观量子效率为35%,产氢速率为22.7 mmol·g-1·h-1;Baral等[19]制备的In2S3@r-GO@(040/110)-BiVO4三元混合物,光照150 min对环丙沙星的降解率为89.7%. ...
Preparation of In2S3 nanosheets decorated KNbO3 nanocubes composite photocatalysts with significantly enhanced activity under visible light irradiation
1
2020
... 金属硫化物的光吸收和载流子迁移性能良好,可用于释放H2[12]、还原N2[13]和降解有机染料[14].但是这种材料易产生光腐蚀,使其光电化学稳定性较低[15].与其它半导体构建异质结提高金属硫化物光催化活性,可弥补上述缺陷.Xu等[16]用水热法在KNbO3表面原位生长In2S3制备出KNbO3/In2S3异质结光催化剂.这种异质结使光致载流子的分离效率显著提高,降解RhB的光催化活性优于纯KNbO3和In2S3.Li等[17]以Cu2O为原料用表面原位硫化制备的Cu2O@CuS纳米立方体异质结材料,光催化降解四环素(TC)的性能优于CuS.在二元异质结的基础上,人们又发展了多元材料构筑的复合材料.Li等[18]制备了三元MnS/In2S3/PdS复合材料,用PdS促进金属硫化物光生空穴的转移,其光催化分解H2S产氢的性能较高,在392 nm处的表观量子效率为35%,产氢速率为22.7 mmol·g-1·h-1;Baral等[19]制备的In2S3@r-GO@(040/110)-BiVO4三元混合物,光照150 min对环丙沙星的降解率为89.7%. ...
Shape-controlled hollow Cu2O@CuS nanocubes with enhanced photocatalytic activities towards degradation of tetracycline
1
2023
... 金属硫化物的光吸收和载流子迁移性能良好,可用于释放H2[12]、还原N2[13]和降解有机染料[14].但是这种材料易产生光腐蚀,使其光电化学稳定性较低[15].与其它半导体构建异质结提高金属硫化物光催化活性,可弥补上述缺陷.Xu等[16]用水热法在KNbO3表面原位生长In2S3制备出KNbO3/In2S3异质结光催化剂.这种异质结使光致载流子的分离效率显著提高,降解RhB的光催化活性优于纯KNbO3和In2S3.Li等[17]以Cu2O为原料用表面原位硫化制备的Cu2O@CuS纳米立方体异质结材料,光催化降解四环素(TC)的性能优于CuS.在二元异质结的基础上,人们又发展了多元材料构筑的复合材料.Li等[18]制备了三元MnS/In2S3/PdS复合材料,用PdS促进金属硫化物光生空穴的转移,其光催化分解H2S产氢的性能较高,在392 nm处的表观量子效率为35%,产氢速率为22.7 mmol·g-1·h-1;Baral等[19]制备的In2S3@r-GO@(040/110)-BiVO4三元混合物,光照150 min对环丙沙星的降解率为89.7%. ...
Highly dispersed PdS preferably anchored on In2S3 of MnS/In2S3 composite for effective and stable hydrogen production from H2S
1
2019
... 金属硫化物的光吸收和载流子迁移性能良好,可用于释放H2[12]、还原N2[13]和降解有机染料[14].但是这种材料易产生光腐蚀,使其光电化学稳定性较低[15].与其它半导体构建异质结提高金属硫化物光催化活性,可弥补上述缺陷.Xu等[16]用水热法在KNbO3表面原位生长In2S3制备出KNbO3/In2S3异质结光催化剂.这种异质结使光致载流子的分离效率显著提高,降解RhB的光催化活性优于纯KNbO3和In2S3.Li等[17]以Cu2O为原料用表面原位硫化制备的Cu2O@CuS纳米立方体异质结材料,光催化降解四环素(TC)的性能优于CuS.在二元异质结的基础上,人们又发展了多元材料构筑的复合材料.Li等[18]制备了三元MnS/In2S3/PdS复合材料,用PdS促进金属硫化物光生空穴的转移,其光催化分解H2S产氢的性能较高,在392 nm处的表观量子效率为35%,产氢速率为22.7 mmol·g-1·h-1;Baral等[19]制备的In2S3@r-GO@(040/110)-BiVO4三元混合物,光照150 min对环丙沙星的降解率为89.7%. ...
Functional facet isotype junction and semiconductor/r-GO minor Schottky barrier tailored In2S3@r-GO@(040/110)-BiVO4 ternary hybrid
1
2021
... 金属硫化物的光吸收和载流子迁移性能良好,可用于释放H2[12]、还原N2[13]和降解有机染料[14].但是这种材料易产生光腐蚀,使其光电化学稳定性较低[15].与其它半导体构建异质结提高金属硫化物光催化活性,可弥补上述缺陷.Xu等[16]用水热法在KNbO3表面原位生长In2S3制备出KNbO3/In2S3异质结光催化剂.这种异质结使光致载流子的分离效率显著提高,降解RhB的光催化活性优于纯KNbO3和In2S3.Li等[17]以Cu2O为原料用表面原位硫化制备的Cu2O@CuS纳米立方体异质结材料,光催化降解四环素(TC)的性能优于CuS.在二元异质结的基础上,人们又发展了多元材料构筑的复合材料.Li等[18]制备了三元MnS/In2S3/PdS复合材料,用PdS促进金属硫化物光生空穴的转移,其光催化分解H2S产氢的性能较高,在392 nm处的表观量子效率为35%,产氢速率为22.7 mmol·g-1·h-1;Baral等[19]制备的In2S3@r-GO@(040/110)-BiVO4三元混合物,光照150 min对环丙沙星的降解率为89.7%. ...
Effect of Mg-modified mesoporous Ni/Attapulgite catalysts on catalytic performance and resistance to carbon deposition for ethanol steam reforming
2
2018
... 天然镁铝硅酸盐粘土矿—坡缕石具有比表面积大、热稳定性和化学稳定性高、纳米孔道发达等优点,可作为催化剂载体提高催化剂活性组分的分散度和阻止团聚[20].Chen等[20]用共沉淀法制备的Mg修饰的坡缕石负载Ni催化剂可用于乙醇重整制氢,具有优异的催化性能和抗结焦性,在700 oC对乙醇的转化率为100%,氢气的产率为96.7%.但是,范德华力和氢键等分子间力使坡缕石棒晶相互堆砌呈束状聚集,不能充分发挥其纳米特性和比表面积大的优越性.目前,坡缕石棒晶束的解聚方法有球磨、碾磨、超声、胶体磨和高速打浆[21,22].刘红等[22]用球磨-冷冻工艺对坡缕石进行解聚,坡缕石分散形成的单独纳米棒晶可阻止催化剂纳米Fe/Ni颗粒的团聚.Li等[23]用简单的水热法制备出新型MoS2/Pal(坡缕石)纳米杂化材料,超声分散的坡缕石纳米纤维阻止了MoS2纳米片聚集,提高了复合材料在水相中的分散性,有利于MoS2光催化活性的提高,光照10 min后光催化剂1 g/L体系对4-硝基苯酚的去除率为99.75%,反应速率是MoS2的3.2倍.本文煅烧坡缕石/Zn-In LDH制备坡缕石/Zn-In LDO,以其为In、Zn源用水热法原位生长金属硫化物制备Zn-In LDO/ZnS/In2S3复合材料,研究这种材料对甲基橙的光催化降解性能. ...
... [20]用共沉淀法制备的Mg修饰的坡缕石负载Ni催化剂可用于乙醇重整制氢,具有优异的催化性能和抗结焦性,在700 oC对乙醇的转化率为100%,氢气的产率为96.7%.但是,范德华力和氢键等分子间力使坡缕石棒晶相互堆砌呈束状聚集,不能充分发挥其纳米特性和比表面积大的优越性.目前,坡缕石棒晶束的解聚方法有球磨、碾磨、超声、胶体磨和高速打浆[21,22].刘红等[22]用球磨-冷冻工艺对坡缕石进行解聚,坡缕石分散形成的单独纳米棒晶可阻止催化剂纳米Fe/Ni颗粒的团聚.Li等[23]用简单的水热法制备出新型MoS2/Pal(坡缕石)纳米杂化材料,超声分散的坡缕石纳米纤维阻止了MoS2纳米片聚集,提高了复合材料在水相中的分散性,有利于MoS2光催化活性的提高,光照10 min后光催化剂1 g/L体系对4-硝基苯酚的去除率为99.75%,反应速率是MoS2的3.2倍.本文煅烧坡缕石/Zn-In LDH制备坡缕石/Zn-In LDO,以其为In、Zn源用水热法原位生长金属硫化物制备Zn-In LDO/ZnS/In2S3复合材料,研究这种材料对甲基橙的光催化降解性能. ...
Recent progress in dispersion of palygorskite crystal bundles for nanocomposites
1
2016
... 天然镁铝硅酸盐粘土矿—坡缕石具有比表面积大、热稳定性和化学稳定性高、纳米孔道发达等优点,可作为催化剂载体提高催化剂活性组分的分散度和阻止团聚[20].Chen等[20]用共沉淀法制备的Mg修饰的坡缕石负载Ni催化剂可用于乙醇重整制氢,具有优异的催化性能和抗结焦性,在700 oC对乙醇的转化率为100%,氢气的产率为96.7%.但是,范德华力和氢键等分子间力使坡缕石棒晶相互堆砌呈束状聚集,不能充分发挥其纳米特性和比表面积大的优越性.目前,坡缕石棒晶束的解聚方法有球磨、碾磨、超声、胶体磨和高速打浆[21,22].刘红等[22]用球磨-冷冻工艺对坡缕石进行解聚,坡缕石分散形成的单独纳米棒晶可阻止催化剂纳米Fe/Ni颗粒的团聚.Li等[23]用简单的水热法制备出新型MoS2/Pal(坡缕石)纳米杂化材料,超声分散的坡缕石纳米纤维阻止了MoS2纳米片聚集,提高了复合材料在水相中的分散性,有利于MoS2光催化活性的提高,光照10 min后光催化剂1 g/L体系对4-硝基苯酚的去除率为99.75%,反应速率是MoS2的3.2倍.本文煅烧坡缕石/Zn-In LDH制备坡缕石/Zn-In LDO,以其为In、Zn源用水热法原位生长金属硫化物制备Zn-In LDO/ZnS/In2S3复合材料,研究这种材料对甲基橙的光催化降解性能. ...
Performance of depolymerized attapulgite-loaded nano-Fe/Ni composite in dechlorination of 2, 4-dichlorophenol from aqueous solution
2
2023
... 天然镁铝硅酸盐粘土矿—坡缕石具有比表面积大、热稳定性和化学稳定性高、纳米孔道发达等优点,可作为催化剂载体提高催化剂活性组分的分散度和阻止团聚[20].Chen等[20]用共沉淀法制备的Mg修饰的坡缕石负载Ni催化剂可用于乙醇重整制氢,具有优异的催化性能和抗结焦性,在700 oC对乙醇的转化率为100%,氢气的产率为96.7%.但是,范德华力和氢键等分子间力使坡缕石棒晶相互堆砌呈束状聚集,不能充分发挥其纳米特性和比表面积大的优越性.目前,坡缕石棒晶束的解聚方法有球磨、碾磨、超声、胶体磨和高速打浆[21,22].刘红等[22]用球磨-冷冻工艺对坡缕石进行解聚,坡缕石分散形成的单独纳米棒晶可阻止催化剂纳米Fe/Ni颗粒的团聚.Li等[23]用简单的水热法制备出新型MoS2/Pal(坡缕石)纳米杂化材料,超声分散的坡缕石纳米纤维阻止了MoS2纳米片聚集,提高了复合材料在水相中的分散性,有利于MoS2光催化活性的提高,光照10 min后光催化剂1 g/L体系对4-硝基苯酚的去除率为99.75%,反应速率是MoS2的3.2倍.本文煅烧坡缕石/Zn-In LDH制备坡缕石/Zn-In LDO,以其为In、Zn源用水热法原位生长金属硫化物制备Zn-In LDO/ZnS/In2S3复合材料,研究这种材料对甲基橙的光催化降解性能. ...
... [22]用球磨-冷冻工艺对坡缕石进行解聚,坡缕石分散形成的单独纳米棒晶可阻止催化剂纳米Fe/Ni颗粒的团聚.Li等[23]用简单的水热法制备出新型MoS2/Pal(坡缕石)纳米杂化材料,超声分散的坡缕石纳米纤维阻止了MoS2纳米片聚集,提高了复合材料在水相中的分散性,有利于MoS2光催化活性的提高,光照10 min后光催化剂1 g/L体系对4-硝基苯酚的去除率为99.75%,反应速率是MoS2的3.2倍.本文煅烧坡缕石/Zn-In LDH制备坡缕石/Zn-In LDO,以其为In、Zn源用水热法原位生长金属硫化物制备Zn-In LDO/ZnS/In2S3复合材料,研究这种材料对甲基橙的光催化降解性能. ...
解聚凹凸棒土负载纳米Fe/Ni材料对水中2, 4-二氯酚的脱氯降解性能
2
2023
... 天然镁铝硅酸盐粘土矿—坡缕石具有比表面积大、热稳定性和化学稳定性高、纳米孔道发达等优点,可作为催化剂载体提高催化剂活性组分的分散度和阻止团聚[20].Chen等[20]用共沉淀法制备的Mg修饰的坡缕石负载Ni催化剂可用于乙醇重整制氢,具有优异的催化性能和抗结焦性,在700 oC对乙醇的转化率为100%,氢气的产率为96.7%.但是,范德华力和氢键等分子间力使坡缕石棒晶相互堆砌呈束状聚集,不能充分发挥其纳米特性和比表面积大的优越性.目前,坡缕石棒晶束的解聚方法有球磨、碾磨、超声、胶体磨和高速打浆[21,22].刘红等[22]用球磨-冷冻工艺对坡缕石进行解聚,坡缕石分散形成的单独纳米棒晶可阻止催化剂纳米Fe/Ni颗粒的团聚.Li等[23]用简单的水热法制备出新型MoS2/Pal(坡缕石)纳米杂化材料,超声分散的坡缕石纳米纤维阻止了MoS2纳米片聚集,提高了复合材料在水相中的分散性,有利于MoS2光催化活性的提高,光照10 min后光催化剂1 g/L体系对4-硝基苯酚的去除率为99.75%,反应速率是MoS2的3.2倍.本文煅烧坡缕石/Zn-In LDH制备坡缕石/Zn-In LDO,以其为In、Zn源用水热法原位生长金属硫化物制备Zn-In LDO/ZnS/In2S3复合材料,研究这种材料对甲基橙的光催化降解性能. ...
... [22]用球磨-冷冻工艺对坡缕石进行解聚,坡缕石分散形成的单独纳米棒晶可阻止催化剂纳米Fe/Ni颗粒的团聚.Li等[23]用简单的水热法制备出新型MoS2/Pal(坡缕石)纳米杂化材料,超声分散的坡缕石纳米纤维阻止了MoS2纳米片聚集,提高了复合材料在水相中的分散性,有利于MoS2光催化活性的提高,光照10 min后光催化剂1 g/L体系对4-硝基苯酚的去除率为99.75%,反应速率是MoS2的3.2倍.本文煅烧坡缕石/Zn-In LDH制备坡缕石/Zn-In LDO,以其为In、Zn源用水热法原位生长金属硫化物制备Zn-In LDO/ZnS/In2S3复合材料,研究这种材料对甲基橙的光催化降解性能. ...
Hydrothermal synthesis of MoS2 nanosheet/palygorskite nanofiber hybrid nanostructures for enhanced catalytic activity
1
2018
... 天然镁铝硅酸盐粘土矿—坡缕石具有比表面积大、热稳定性和化学稳定性高、纳米孔道发达等优点,可作为催化剂载体提高催化剂活性组分的分散度和阻止团聚[20].Chen等[20]用共沉淀法制备的Mg修饰的坡缕石负载Ni催化剂可用于乙醇重整制氢,具有优异的催化性能和抗结焦性,在700 oC对乙醇的转化率为100%,氢气的产率为96.7%.但是,范德华力和氢键等分子间力使坡缕石棒晶相互堆砌呈束状聚集,不能充分发挥其纳米特性和比表面积大的优越性.目前,坡缕石棒晶束的解聚方法有球磨、碾磨、超声、胶体磨和高速打浆[21,22].刘红等[22]用球磨-冷冻工艺对坡缕石进行解聚,坡缕石分散形成的单独纳米棒晶可阻止催化剂纳米Fe/Ni颗粒的团聚.Li等[23]用简单的水热法制备出新型MoS2/Pal(坡缕石)纳米杂化材料,超声分散的坡缕石纳米纤维阻止了MoS2纳米片聚集,提高了复合材料在水相中的分散性,有利于MoS2光催化活性的提高,光照10 min后光催化剂1 g/L体系对4-硝基苯酚的去除率为99.75%,反应速率是MoS2的3.2倍.本文煅烧坡缕石/Zn-In LDH制备坡缕石/Zn-In LDO,以其为In、Zn源用水热法原位生长金属硫化物制备Zn-In LDO/ZnS/In2S3复合材料,研究这种材料对甲基橙的光催化降解性能. ...
Enhanced gas-sensing performance of ZnO@In2O3 core@ shell nanofibers prepared by coaxial electrospinning
3
2018
... 图2给出了Zn-In LDO、LDO/ZS/IS-2和50%PGS@LDO/ZS/IS-2的XRD谱.图2a显示,LDO的谱中位于31.76°、34.42°、36.25°、47.53°、56.60°、62.86°、67.96°处的衍射峰属于ZnO的(100)、(002)、(101)、(102)、(110)、(103)、(112)晶面(JCPDS No.36-1451)[24],21.49°、30.58°、45.69°、51.03°、60.67°处的衍射峰则属于In2O3的(211)、(222)、(431)、(440)、(622)晶面(JCPDS No.06-0416)[24],表明Zn-In LDH在400 ℃煅烧后转化为Zn-In LDO.LDO/ZS/IS-2的XRD谱中除了出现LDO的特征衍射峰(图2b),22.17°、28.77°、35.38°、47.6°处的衍射峰归属于In2S3(JCPDS No.51-1160)[25]的(008)、(206)、(301)、(400)晶面,30.5°、47.7°、56.46°处的特征峰归属于ZnS(JCPDS No.36-1450)[26]的(101)、(110)和(112)晶面,表明部分Zn-In LDO被硫化.而50%PGS@LDO/ZS/IS-2的XRD谱中既出现了LDO/ZS/IS-2的特征衍射峰又出现了位于8.32°、19.86°、21.58°、26.45°处的PGS的特征峰[27,28](图2c). ...
... [24],表明Zn-In LDH在400 ℃煅烧后转化为Zn-In LDO.LDO/ZS/IS-2的XRD谱中除了出现LDO的特征衍射峰(图2b),22.17°、28.77°、35.38°、47.6°处的衍射峰归属于In2S3(JCPDS No.51-1160)[25]的(008)、(206)、(301)、(400)晶面,30.5°、47.7°、56.46°处的特征峰归属于ZnS(JCPDS No.36-1450)[26]的(101)、(110)和(112)晶面,表明部分Zn-In LDO被硫化.而50%PGS@LDO/ZS/IS-2的XRD谱中既出现了LDO/ZS/IS-2的特征衍射峰又出现了位于8.32°、19.86°、21.58°、26.45°处的PGS的特征峰[27,28](图2c). ...
... 为了揭示双金属氧化物硫化前后表面的元素组成和化学状态,对Zn-In LDO和50%PGS@LDO/ZS/IS-2进行了XPS分析,结果如图3所示.Zn-In LDO的XPS谱中出现了归属于Zn 2p、In 3d、O 1s的特征峰,表明材料中含有ZnO和In2O3;50%PGS@LDO/ZS/IS的谱中除了出现上述元素的特征峰,还出现了S 2p、Si 2p、Mg 1s、Fe 2p、Al 2p的特征峰.其中S元素来源于金属硫化物,Si、Mg、Fe、Al元素来源于坡缕石(图3a).进一步分析Zn、In、S元素的特征峰结合能(图3b~d):Zn-In LDO中In3+的In 3d3/2、In 3d5/2两个特征峰的结合能分别为451.8、444.2 eV [24].50%PGS@LDO/ZS/IS-2中的部分In2O3硫化为In2S3,使In3+的In 3d3/2、In 3d5/2轨道的特征峰发生了偏移,结合能中心位于452.6、445.2 eV[25] (图3b).而Zn-In LDO中Zn2+的Zn 2p1/2、Zn 2p3/2的特征峰结合能部分硫化后由1044.8、1021.8 eV偏移至1045.5、1022.4 eV[26](图3c).In 3d与Zn 2p核能级谱的前后偏移均≥ 0.6 eV,其原因可能是Zn-In LDO部分硫化后生成的In2S3、ZnS与双金属氧化物之间的强烈相互作用使Zn 2p和In 3d轨道移动,在复合材料中产生的电子相互作用使ZnS、In2S3和Zn-In LDO之间的电荷转移 [29].此外,图3d中50%PGS@LDO/ZS/IS-2的S 2p轨道峰谱解叠,得到结合能为161.8、162.9 eV,分别归属于S2-的S 2p3/2、S 2p1/2特征峰[30],也表明复合材料中有金属硫化物.复合材料的XPS和TEM的分析结果证明,50%PGS@LDO/ZS/IS-2中的ZnS、In2S3和Zn-In LDO之间形成了异质结结构. ...
MoS2 nanodot decorated In2S3 nanoplates: a novel heterojunction with enhanced photoelectrochemical performance
2
2016
... 图2给出了Zn-In LDO、LDO/ZS/IS-2和50%PGS@LDO/ZS/IS-2的XRD谱.图2a显示,LDO的谱中位于31.76°、34.42°、36.25°、47.53°、56.60°、62.86°、67.96°处的衍射峰属于ZnO的(100)、(002)、(101)、(102)、(110)、(103)、(112)晶面(JCPDS No.36-1451)[24],21.49°、30.58°、45.69°、51.03°、60.67°处的衍射峰则属于In2O3的(211)、(222)、(431)、(440)、(622)晶面(JCPDS No.06-0416)[24],表明Zn-In LDH在400 ℃煅烧后转化为Zn-In LDO.LDO/ZS/IS-2的XRD谱中除了出现LDO的特征衍射峰(图2b),22.17°、28.77°、35.38°、47.6°处的衍射峰归属于In2S3(JCPDS No.51-1160)[25]的(008)、(206)、(301)、(400)晶面,30.5°、47.7°、56.46°处的特征峰归属于ZnS(JCPDS No.36-1450)[26]的(101)、(110)和(112)晶面,表明部分Zn-In LDO被硫化.而50%PGS@LDO/ZS/IS-2的XRD谱中既出现了LDO/ZS/IS-2的特征衍射峰又出现了位于8.32°、19.86°、21.58°、26.45°处的PGS的特征峰[27,28](图2c). ...
... 为了揭示双金属氧化物硫化前后表面的元素组成和化学状态,对Zn-In LDO和50%PGS@LDO/ZS/IS-2进行了XPS分析,结果如图3所示.Zn-In LDO的XPS谱中出现了归属于Zn 2p、In 3d、O 1s的特征峰,表明材料中含有ZnO和In2O3;50%PGS@LDO/ZS/IS的谱中除了出现上述元素的特征峰,还出现了S 2p、Si 2p、Mg 1s、Fe 2p、Al 2p的特征峰.其中S元素来源于金属硫化物,Si、Mg、Fe、Al元素来源于坡缕石(图3a).进一步分析Zn、In、S元素的特征峰结合能(图3b~d):Zn-In LDO中In3+的In 3d3/2、In 3d5/2两个特征峰的结合能分别为451.8、444.2 eV [24].50%PGS@LDO/ZS/IS-2中的部分In2O3硫化为In2S3,使In3+的In 3d3/2、In 3d5/2轨道的特征峰发生了偏移,结合能中心位于452.6、445.2 eV[25] (图3b).而Zn-In LDO中Zn2+的Zn 2p1/2、Zn 2p3/2的特征峰结合能部分硫化后由1044.8、1021.8 eV偏移至1045.5、1022.4 eV[26](图3c).In 3d与Zn 2p核能级谱的前后偏移均≥ 0.6 eV,其原因可能是Zn-In LDO部分硫化后生成的In2S3、ZnS与双金属氧化物之间的强烈相互作用使Zn 2p和In 3d轨道移动,在复合材料中产生的电子相互作用使ZnS、In2S3和Zn-In LDO之间的电荷转移 [29].此外,图3d中50%PGS@LDO/ZS/IS-2的S 2p轨道峰谱解叠,得到结合能为161.8、162.9 eV,分别归属于S2-的S 2p3/2、S 2p1/2特征峰[30],也表明复合材料中有金属硫化物.复合材料的XPS和TEM的分析结果证明,50%PGS@LDO/ZS/IS-2中的ZnS、In2S3和Zn-In LDO之间形成了异质结结构. ...
ZnS covering of ZnO nanorods for enhancing UV emission from ZnO
2
2021
... 图2给出了Zn-In LDO、LDO/ZS/IS-2和50%PGS@LDO/ZS/IS-2的XRD谱.图2a显示,LDO的谱中位于31.76°、34.42°、36.25°、47.53°、56.60°、62.86°、67.96°处的衍射峰属于ZnO的(100)、(002)、(101)、(102)、(110)、(103)、(112)晶面(JCPDS No.36-1451)[24],21.49°、30.58°、45.69°、51.03°、60.67°处的衍射峰则属于In2O3的(211)、(222)、(431)、(440)、(622)晶面(JCPDS No.06-0416)[24],表明Zn-In LDH在400 ℃煅烧后转化为Zn-In LDO.LDO/ZS/IS-2的XRD谱中除了出现LDO的特征衍射峰(图2b),22.17°、28.77°、35.38°、47.6°处的衍射峰归属于In2S3(JCPDS No.51-1160)[25]的(008)、(206)、(301)、(400)晶面,30.5°、47.7°、56.46°处的特征峰归属于ZnS(JCPDS No.36-1450)[26]的(101)、(110)和(112)晶面,表明部分Zn-In LDO被硫化.而50%PGS@LDO/ZS/IS-2的XRD谱中既出现了LDO/ZS/IS-2的特征衍射峰又出现了位于8.32°、19.86°、21.58°、26.45°处的PGS的特征峰[27,28](图2c). ...
... 为了揭示双金属氧化物硫化前后表面的元素组成和化学状态,对Zn-In LDO和50%PGS@LDO/ZS/IS-2进行了XPS分析,结果如图3所示.Zn-In LDO的XPS谱中出现了归属于Zn 2p、In 3d、O 1s的特征峰,表明材料中含有ZnO和In2O3;50%PGS@LDO/ZS/IS的谱中除了出现上述元素的特征峰,还出现了S 2p、Si 2p、Mg 1s、Fe 2p、Al 2p的特征峰.其中S元素来源于金属硫化物,Si、Mg、Fe、Al元素来源于坡缕石(图3a).进一步分析Zn、In、S元素的特征峰结合能(图3b~d):Zn-In LDO中In3+的In 3d3/2、In 3d5/2两个特征峰的结合能分别为451.8、444.2 eV [24].50%PGS@LDO/ZS/IS-2中的部分In2O3硫化为In2S3,使In3+的In 3d3/2、In 3d5/2轨道的特征峰发生了偏移,结合能中心位于452.6、445.2 eV[25] (图3b).而Zn-In LDO中Zn2+的Zn 2p1/2、Zn 2p3/2的特征峰结合能部分硫化后由1044.8、1021.8 eV偏移至1045.5、1022.4 eV[26](图3c).In 3d与Zn 2p核能级谱的前后偏移均≥ 0.6 eV,其原因可能是Zn-In LDO部分硫化后生成的In2S3、ZnS与双金属氧化物之间的强烈相互作用使Zn 2p和In 3d轨道移动,在复合材料中产生的电子相互作用使ZnS、In2S3和Zn-In LDO之间的电荷转移 [29].此外,图3d中50%PGS@LDO/ZS/IS-2的S 2p轨道峰谱解叠,得到结合能为161.8、162.9 eV,分别归属于S2-的S 2p3/2、S 2p1/2特征峰[30],也表明复合材料中有金属硫化物.复合材料的XPS和TEM的分析结果证明,50%PGS@LDO/ZS/IS-2中的ZnS、In2S3和Zn-In LDO之间形成了异质结结构. ...
UiO-66/Palygorskite/TiO2 ternary composites as adsorbents and photocatalysts for methyl orange removal
1
2022
... 图2给出了Zn-In LDO、LDO/ZS/IS-2和50%PGS@LDO/ZS/IS-2的XRD谱.图2a显示,LDO的谱中位于31.76°、34.42°、36.25°、47.53°、56.60°、62.86°、67.96°处的衍射峰属于ZnO的(100)、(002)、(101)、(102)、(110)、(103)、(112)晶面(JCPDS No.36-1451)[24],21.49°、30.58°、45.69°、51.03°、60.67°处的衍射峰则属于In2O3的(211)、(222)、(431)、(440)、(622)晶面(JCPDS No.06-0416)[24],表明Zn-In LDH在400 ℃煅烧后转化为Zn-In LDO.LDO/ZS/IS-2的XRD谱中除了出现LDO的特征衍射峰(图2b),22.17°、28.77°、35.38°、47.6°处的衍射峰归属于In2S3(JCPDS No.51-1160)[25]的(008)、(206)、(301)、(400)晶面,30.5°、47.7°、56.46°处的特征峰归属于ZnS(JCPDS No.36-1450)[26]的(101)、(110)和(112)晶面,表明部分Zn-In LDO被硫化.而50%PGS@LDO/ZS/IS-2的XRD谱中既出现了LDO/ZS/IS-2的特征衍射峰又出现了位于8.32°、19.86°、21.58°、26.45°处的PGS的特征峰[27,28](图2c). ...
Efficient photocatalysis of CrVI and methylene blue by dispersive palygorskite-loaded zero-valent iron/carbon nitride
1
2020
... 图2给出了Zn-In LDO、LDO/ZS/IS-2和50%PGS@LDO/ZS/IS-2的XRD谱.图2a显示,LDO的谱中位于31.76°、34.42°、36.25°、47.53°、56.60°、62.86°、67.96°处的衍射峰属于ZnO的(100)、(002)、(101)、(102)、(110)、(103)、(112)晶面(JCPDS No.36-1451)[24],21.49°、30.58°、45.69°、51.03°、60.67°处的衍射峰则属于In2O3的(211)、(222)、(431)、(440)、(622)晶面(JCPDS No.06-0416)[24],表明Zn-In LDH在400 ℃煅烧后转化为Zn-In LDO.LDO/ZS/IS-2的XRD谱中除了出现LDO的特征衍射峰(图2b),22.17°、28.77°、35.38°、47.6°处的衍射峰归属于In2S3(JCPDS No.51-1160)[25]的(008)、(206)、(301)、(400)晶面,30.5°、47.7°、56.46°处的特征峰归属于ZnS(JCPDS No.36-1450)[26]的(101)、(110)和(112)晶面,表明部分Zn-In LDO被硫化.而50%PGS@LDO/ZS/IS-2的XRD谱中既出现了LDO/ZS/IS-2的特征衍射峰又出现了位于8.32°、19.86°、21.58°、26.45°处的PGS的特征峰[27,28](图2c). ...
Enhanced visible-light-induced photocatalytic performance of a novel ternary semiconductor coupling system based on hybrid Zn-In mixed metal oxide/g-C3N4 composites
1
2015
... 为了揭示双金属氧化物硫化前后表面的元素组成和化学状态,对Zn-In LDO和50%PGS@LDO/ZS/IS-2进行了XPS分析,结果如图3所示.Zn-In LDO的XPS谱中出现了归属于Zn 2p、In 3d、O 1s的特征峰,表明材料中含有ZnO和In2O3;50%PGS@LDO/ZS/IS的谱中除了出现上述元素的特征峰,还出现了S 2p、Si 2p、Mg 1s、Fe 2p、Al 2p的特征峰.其中S元素来源于金属硫化物,Si、Mg、Fe、Al元素来源于坡缕石(图3a).进一步分析Zn、In、S元素的特征峰结合能(图3b~d):Zn-In LDO中In3+的In 3d3/2、In 3d5/2两个特征峰的结合能分别为451.8、444.2 eV [24].50%PGS@LDO/ZS/IS-2中的部分In2O3硫化为In2S3,使In3+的In 3d3/2、In 3d5/2轨道的特征峰发生了偏移,结合能中心位于452.6、445.2 eV[25] (图3b).而Zn-In LDO中Zn2+的Zn 2p1/2、Zn 2p3/2的特征峰结合能部分硫化后由1044.8、1021.8 eV偏移至1045.5、1022.4 eV[26](图3c).In 3d与Zn 2p核能级谱的前后偏移均≥ 0.6 eV,其原因可能是Zn-In LDO部分硫化后生成的In2S3、ZnS与双金属氧化物之间的强烈相互作用使Zn 2p和In 3d轨道移动,在复合材料中产生的电子相互作用使ZnS、In2S3和Zn-In LDO之间的电荷转移 [29].此外,图3d中50%PGS@LDO/ZS/IS-2的S 2p轨道峰谱解叠,得到结合能为161.8、162.9 eV,分别归属于S2-的S 2p3/2、S 2p1/2特征峰[30],也表明复合材料中有金属硫化物.复合材料的XPS和TEM的分析结果证明,50%PGS@LDO/ZS/IS-2中的ZnS、In2S3和Zn-In LDO之间形成了异质结结构. ...
The construction of ZnS-In2S3 nanonests and their heterojunction boosted visible-light photocatalytic/photoelectrocatalytic performance
1
2019
... 为了揭示双金属氧化物硫化前后表面的元素组成和化学状态,对Zn-In LDO和50%PGS@LDO/ZS/IS-2进行了XPS分析,结果如图3所示.Zn-In LDO的XPS谱中出现了归属于Zn 2p、In 3d、O 1s的特征峰,表明材料中含有ZnO和In2O3;50%PGS@LDO/ZS/IS的谱中除了出现上述元素的特征峰,还出现了S 2p、Si 2p、Mg 1s、Fe 2p、Al 2p的特征峰.其中S元素来源于金属硫化物,Si、Mg、Fe、Al元素来源于坡缕石(图3a).进一步分析Zn、In、S元素的特征峰结合能(图3b~d):Zn-In LDO中In3+的In 3d3/2、In 3d5/2两个特征峰的结合能分别为451.8、444.2 eV [24].50%PGS@LDO/ZS/IS-2中的部分In2O3硫化为In2S3,使In3+的In 3d3/2、In 3d5/2轨道的特征峰发生了偏移,结合能中心位于452.6、445.2 eV[25] (图3b).而Zn-In LDO中Zn2+的Zn 2p1/2、Zn 2p3/2的特征峰结合能部分硫化后由1044.8、1021.8 eV偏移至1045.5、1022.4 eV[26](图3c).In 3d与Zn 2p核能级谱的前后偏移均≥ 0.6 eV,其原因可能是Zn-In LDO部分硫化后生成的In2S3、ZnS与双金属氧化物之间的强烈相互作用使Zn 2p和In 3d轨道移动,在复合材料中产生的电子相互作用使ZnS、In2S3和Zn-In LDO之间的电荷转移 [29].此外,图3d中50%PGS@LDO/ZS/IS-2的S 2p轨道峰谱解叠,得到结合能为161.8、162.9 eV,分别归属于S2-的S 2p3/2、S 2p1/2特征峰[30],也表明复合材料中有金属硫化物.复合材料的XPS和TEM的分析结果证明,50%PGS@LDO/ZS/IS-2中的ZnS、In2S3和Zn-In LDO之间形成了异质结结构. ...
Adsorption and photocatalytic degradation of phenol and 2, 4 dichlorophenoxiacetic acid by Mg-Zn-Al layered double hydroxides
1
2009
... Zn-In LDO、LDO/ZS/IS-2及50%PGS@LDO/ZS/IS-2的N2吸附-脱附曲线均为Ⅳ型,表明其属于介孔材料[31],并在相对压力分别位0.90~0.99、0.40~0.97、0.27~0.98处出现H3型滞后环(表1、图4a、b).硫化后Zn-In LDO的表面粗糙、层间缝隙较大,其比表面积比Zn-In LDO的大.部分坡缕石嵌入LDO/ZS/IS-2几乎不影响材料的比表面积,较大的比表面积有利于复合材料对染料和光的吸附. ...
In-situ synthesis of 3D microsphere-like In2S3/InVO4 heterojunction with efficient photocatalytic activity for tetracycline degradation under visible light irradiation
1
2019
... 根据公式(αhν)n = A(hν-Eg)[32,33]计算相应样品的光学带隙值Eg,式中α、h和ν分别为吸收系数、普朗克常数和光频率,A为与材料相关的常数.外推(αhν)2-hν曲线的线性部分,得到Zn-In LDO、LDO/ZS/IS-2、50%PGS@LDO/ZS/IS-2的Eg值分别为3.21、2.91、2.81 eV.这表明,硫化后样品的带隙变窄,对可见光的吸收能力提高,适用于在自然光下处理有机废水(图5b). ...
Preparation of fluorine modified titanium dioxide catalyst and its photocatalytic degradation for oilfield wastewater
1
2024
... 根据公式(αhν)n = A(hν-Eg)[32,33]计算相应样品的光学带隙值Eg,式中α、h和ν分别为吸收系数、普朗克常数和光频率,A为与材料相关的常数.外推(αhν)2-hν曲线的线性部分,得到Zn-In LDO、LDO/ZS/IS-2、50%PGS@LDO/ZS/IS-2的Eg值分别为3.21、2.91、2.81 eV.这表明,硫化后样品的带隙变窄,对可见光的吸收能力提高,适用于在自然光下处理有机废水(图5b). ...
等离子体氟改性TiO2催化剂的制备及其光催化性能
1
2024
... 根据公式(αhν)n = A(hν-Eg)[32,33]计算相应样品的光学带隙值Eg,式中α、h和ν分别为吸收系数、普朗克常数和光频率,A为与材料相关的常数.外推(αhν)2-hν曲线的线性部分,得到Zn-In LDO、LDO/ZS/IS-2、50%PGS@LDO/ZS/IS-2的Eg值分别为3.21、2.91、2.81 eV.这表明,硫化后样品的带隙变窄,对可见光的吸收能力提高,适用于在自然光下处理有机废水(图5b). ...
Photocatalytic nitrogen fixation over fluoride/attapulgite nanocomposite: Effect of upconversion and fluorine vacancy
3
2019
... 图6a给出了材料的光致发光光谱.材料的荧光强度越大则光诱导产生的电子-空穴的复合率越高,表明其光催化活性较低.LDO/ZS/IS-2的荧光强度比Zn-In LDO的低,表明样品中的异质结降低了光生载流子的复合率;(30%~60%)PGS@LDO/ZS/IS-2复合材料的荧光强度都比LDO/ZS/IS-2的低,可能是PGS与LDO/ZS/IS-2界面的电场有传输电子的作用[34].材料的光生载流子传输效率的提高,使荧光强度降低,其中(50%~60%)PGS@LDO/ZS/IS-2的荧光强度最低.另外,Zn-In LDO、LDO/ZS/IS-2、50%PGS@LDO/ZS/IS-2的电化学阻抗测试结果也表明,50%PGS@LDO/ZS/IS-2的电荷传输电阻更低,提高了载流子迁移速率和光生电子-空穴对的分离率.这表明,PGS@LDO/ZS/IS-2中的PGS有转移电子的作用,与荧光的测试结果一致(图6b). ...
... 图8a给出了不同PGS含量的复合材料PGS@LDO/ZS/IS-2对30 mL、20 mg/L的MO的光催化降解结果.可以看出,在避光30 min的条件下6种复合材料几乎不吸附MO.光照前10 min,PGS@LDO/ZS/IS-2中仅(50%~60%)PGS@LDO/ZS/IS-2对MO的光降解率比LDO/ZS/IS-2的高;在光照至50 min的条件下(30%~40%) PGS@LDO/ZS/IS-2的光降解率≥ 98.1%,也达到了LDO/ZS/IS-2的降解率.而20%PGS@LDO/ZS/IS-2光照60 min对MO的光降解率仍为94.9% (<LDO/ZS/IS-2),表明复合材料中PGS含量高于30%,对转移电荷、降低载流子复合率有一定的作用.复合材料界面之间的内置电场,使其交流阻抗降低[36].从图6b可见,50%PGS@LDO/ZS/IS-2的交流阻抗比LDO/ZS/IS-2的低,表明PGS与LDO/ZS/IS-2间的界面存在内置电场.该电场的驱动使材料转移电荷的速率明显提高、光生电子-空穴对的复合率降低和参与降解MO的活性粒子数目增多,从而提高了对MO降解反应的光催化活性[34].此外,测试结果表明,50%PGS@LDO/ZS/IS-2、LDO/ZS/IS-2中Zn2+、In3+的含量依次为10.91%、13.1%,19.63%、39.64%,50%PGS@LDO/ZS/IS-2中活性中心金属离子的含量比LDO/ZS/IS-2的低,与石墨负载TiO2降解MO、天然埃洛石负载金属Ni催化加氢中的石墨、埃洛石的作用相似.复合材料中的PGS分散了催化剂活性中心,减少金属用量不仅提高了催化效率还降低了催化剂成本[37,38].此外,用20 mg的50%PGS@LDO/ZS/IS-2光催化剂降解了30 mL、20 mg/L其它几种常见染料(MG、CV、RhB、AF、MB),结果在图8b中给出.由于该材料表面带一定负电荷,振荡30 min不吸附阴离子染料MO、AF;而对阳离子染料MG、CV、RhB、MB的吸附率分别达到91.4%、90.7%、62.5%、96.3%.光照60 min后50%PGS@LDO/ZS/IS-2复合材料对MG、CV、RhB、AF、MB的总去除率(包括光降解率)依次为100%、97.2%、98.7%、97.5%、99.1%,表明其对染料既有吸附性能又有光催化活性. ...
... 其中,EVB和ECB分别为半导体的价带与导带的电势,eV;EC = 4.5 eV,是相对标准氢电极的常数;X为半导体内各原子绝对电负性的几何平均值.计算结果为ZnS(ECB:-1.05 eV,EVB: 2.58 eV)、In2S3(ECB:-0.76 eV,EVB: 1.18 eV)、In2O3(ECB:-0.68 eV,EVB: 2.24 eV).据此可以判断,50%PGS@LDO/ZS/IS-2中存在的光催化剂为:PGS@ZnS/In2S3、PGS@In2S3/In2O3、ZnS/In2S3、In2S3/In2O3,其中ZnS/In2S3为I型异质结、In2S3/In2O3为II型异质结,ZnS吸光后产生的e-、h+转移到In2S3,In2S3的ECB比O2/⋅O (-0.33 eV)更负,e-可与溶液中O2反应生成⋅O;In2S3吸光后导带上的e-转移至In2O3,其ECB也小于O2/⋅O (-0.33 eV),e-将O2转变成⋅O,而In2O3的EVB比In2S3的EVB更正,h+将向In2S3的价带转移,h+也参与对染料的降解.同时,表面带负电荷的PGS其ECB、EVB为-0.15、3.6 eV,与紧密接触的ZnS、In2S3界面之间形成了内部电场[34],转移了二者吸光后生成的h+,提高了e-与h+的分离率,使大量的e-参与O2转变成⋅O,最终MO被活性基团⋅O降解(图13).复合材料催化剂中的坡缕石与半导体接触面之间的内部电场对转移电荷、提高光生载流子分离率和增强材料的光催化活性有积极作用. ...
TiO2-graphene nanocomposites for effective photocatalytic degradation of Rhodamine-B dye
1
2018

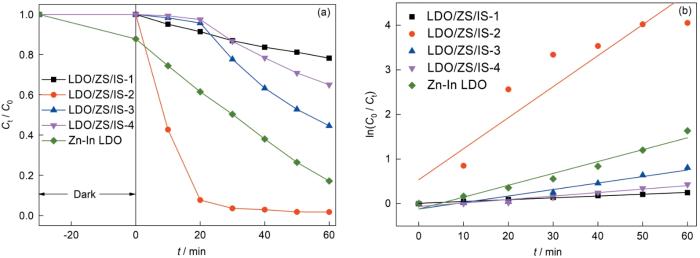

... 图7a给出了20 mg不同硫化程度的Zn-In LDO对30 mL、20 mg/L 的MO光催化降解结果.可以看出,避光振荡、光照60 min后LDO/ZS/IS-1、LDO/ZS/IS-2、LDO/ZS/IS-3、LDO/ZS/IS-4对MO的光降解率分别为21.8%、98.3%、55.4%、35.0%.LDO/ZS/IS-2样品对MO的降解率最高,光照前20 min对MO的光降解率为92.3%.这表明,这种复合材料吸光后光生电子-空穴的复合率降低,参与光催化降解MO的活性粒子数目较多.用拟一级动力学方程ln(C0/Ct) = kt [35,36](C0、Ct分别为MO溶液在光催化起始阶段、光催化反应某时段的浓度,mg/L;t为反应时间,min;k是反应速率常数,min-1)拟合了材料降解MO的过程.结果表明,LDO/ZS/IS-2光降解MO的反应速率常数最大为0.069 min-1,是Zn-In LDO降解速率的2.6倍(图7b).因此,后文考察LDO/ZS/IS-2光催化剂与坡缕石复合后的光催化活性. ...
Construction of built-in electric field within silver phosphate photocatalyst for enhanced removal of recalcitrant organic pollutants
2
2020
... 图7a给出了20 mg不同硫化程度的Zn-In LDO对30 mL、20 mg/L 的MO光催化降解结果.可以看出,避光振荡、光照60 min后LDO/ZS/IS-1、LDO/ZS/IS-2、LDO/ZS/IS-3、LDO/ZS/IS-4对MO的光降解率分别为21.8%、98.3%、55.4%、35.0%.LDO/ZS/IS-2样品对MO的降解率最高,光照前20 min对MO的光降解率为92.3%.这表明,这种复合材料吸光后光生电子-空穴的复合率降低,参与光催化降解MO的活性粒子数目较多.用拟一级动力学方程ln(C0/Ct) = kt [35,36](C0、Ct分别为MO溶液在光催化起始阶段、光催化反应某时段的浓度,mg/L;t为反应时间,min;k是反应速率常数,min-1)拟合了材料降解MO的过程.结果表明,LDO/ZS/IS-2光降解MO的反应速率常数最大为0.069 min-1,是Zn-In LDO降解速率的2.6倍(图7b).因此,后文考察LDO/ZS/IS-2光催化剂与坡缕石复合后的光催化活性. ...
... 图8a给出了不同PGS含量的复合材料PGS@LDO/ZS/IS-2对30 mL、20 mg/L的MO的光催化降解结果.可以看出,在避光30 min的条件下6种复合材料几乎不吸附MO.光照前10 min,PGS@LDO/ZS/IS-2中仅(50%~60%)PGS@LDO/ZS/IS-2对MO的光降解率比LDO/ZS/IS-2的高;在光照至50 min的条件下(30%~40%) PGS@LDO/ZS/IS-2的光降解率≥ 98.1%,也达到了LDO/ZS/IS-2的降解率.而20%PGS@LDO/ZS/IS-2光照60 min对MO的光降解率仍为94.9% (<LDO/ZS/IS-2),表明复合材料中PGS含量高于30%,对转移电荷、降低载流子复合率有一定的作用.复合材料界面之间的内置电场,使其交流阻抗降低[36].从图6b可见,50%PGS@LDO/ZS/IS-2的交流阻抗比LDO/ZS/IS-2的低,表明PGS与LDO/ZS/IS-2间的界面存在内置电场.该电场的驱动使材料转移电荷的速率明显提高、光生电子-空穴对的复合率降低和参与降解MO的活性粒子数目增多,从而提高了对MO降解反应的光催化活性[34].此外,测试结果表明,50%PGS@LDO/ZS/IS-2、LDO/ZS/IS-2中Zn2+、In3+的含量依次为10.91%、13.1%,19.63%、39.64%,50%PGS@LDO/ZS/IS-2中活性中心金属离子的含量比LDO/ZS/IS-2的低,与石墨负载TiO2降解MO、天然埃洛石负载金属Ni催化加氢中的石墨、埃洛石的作用相似.复合材料中的PGS分散了催化剂活性中心,减少金属用量不仅提高了催化效率还降低了催化剂成本[37,38].此外,用20 mg的50%PGS@LDO/ZS/IS-2光催化剂降解了30 mL、20 mg/L其它几种常见染料(MG、CV、RhB、AF、MB),结果在图8b中给出.由于该材料表面带一定负电荷,振荡30 min不吸附阴离子染料MO、AF;而对阳离子染料MG、CV、RhB、MB的吸附率分别达到91.4%、90.7%、62.5%、96.3%.光照60 min后50%PGS@LDO/ZS/IS-2复合材料对MG、CV、RhB、AF、MB的总去除率(包括光降解率)依次为100%、97.2%、98.7%、97.5%、99.1%,表明其对染料既有吸附性能又有光催化活性. ...
Preparation and performance of graphite/TiO2 composite photocatalyst
2
2021
... 图8a给出了不同PGS含量的复合材料PGS@LDO/ZS/IS-2对30 mL、20 mg/L的MO的光催化降解结果.可以看出,在避光30 min的条件下6种复合材料几乎不吸附MO.光照前10 min,PGS@LDO/ZS/IS-2中仅(50%~60%)PGS@LDO/ZS/IS-2对MO的光降解率比LDO/ZS/IS-2的高;在光照至50 min的条件下(30%~40%) PGS@LDO/ZS/IS-2的光降解率≥ 98.1%,也达到了LDO/ZS/IS-2的降解率.而20%PGS@LDO/ZS/IS-2光照60 min对MO的光降解率仍为94.9% (<LDO/ZS/IS-2),表明复合材料中PGS含量高于30%,对转移电荷、降低载流子复合率有一定的作用.复合材料界面之间的内置电场,使其交流阻抗降低[36].从图6b可见,50%PGS@LDO/ZS/IS-2的交流阻抗比LDO/ZS/IS-2的低,表明PGS与LDO/ZS/IS-2间的界面存在内置电场.该电场的驱动使材料转移电荷的速率明显提高、光生电子-空穴对的复合率降低和参与降解MO的活性粒子数目增多,从而提高了对MO降解反应的光催化活性[34].此外,测试结果表明,50%PGS@LDO/ZS/IS-2、LDO/ZS/IS-2中Zn2+、In3+的含量依次为10.91%、13.1%,19.63%、39.64%,50%PGS@LDO/ZS/IS-2中活性中心金属离子的含量比LDO/ZS/IS-2的低,与石墨负载TiO2降解MO、天然埃洛石负载金属Ni催化加氢中的石墨、埃洛石的作用相似.复合材料中的PGS分散了催化剂活性中心,减少金属用量不仅提高了催化效率还降低了催化剂成本[37,38].此外,用20 mg的50%PGS@LDO/ZS/IS-2光催化剂降解了30 mL、20 mg/L其它几种常见染料(MG、CV、RhB、AF、MB),结果在图8b中给出.由于该材料表面带一定负电荷,振荡30 min不吸附阴离子染料MO、AF;而对阳离子染料MG、CV、RhB、MB的吸附率分别达到91.4%、90.7%、62.5%、96.3%.光照60 min后50%PGS@LDO/ZS/IS-2复合材料对MG、CV、RhB、AF、MB的总去除率(包括光降解率)依次为100%、97.2%、98.7%、97.5%、99.1%,表明其对染料既有吸附性能又有光催化活性. ...
... Results of photocatalytic degradation for MO under visible light by different photocatalysts
Table 2Sample | Cat./MO (mg/mg) | Xenon lamp / W | Time / min | Degradation rate / % | Ref. |
---|
In2S3/UiO-66 | 33.3/1 | 500 | 60 | 26.9 | [41] |
In2S3/In2O3 | 50/1 | 300 | 180 | 60.0 | [42] |
5% graphite/TiO2 | 10/1 | 300 | 70 | 95.1 | [37] |
LaNi1-x Mn x O3 | 100/1 | 300 | 120 | 99.5 | [43] |
SnO2-In2S3 | 13.3/1 | 300 | 120 | 88.4 | [44] |
SF6 doped g-C3N4 | 100/1 | 200 | 60 | 62.0 | [45] |
50%PGS@LDO/ZS/IS-2 | 33.3/1 | 300 | 60 | 99.1 | This work |
2.4 光催化降解机理常见的光催化降解染料反应中的活性基团,主要有h+、⋅OH、⋅O.在50%PGS@LDO/ZS/IS-2光催化降解MO反应体系中依次加入上述基团的捕获剂EDTA、IPA、N2.在避光振荡30 min、光照60 min的条件下加入EDTA、IPA并通入N2,对MO的光降解率分别为86.4%、97.4%、8.9% (图12).这表明,⋅O是50%PGS@LDO/ZS/IS-2光催化降解MO的主要基团,少部分h+参与了光催化降解反应,而⋅OH几乎未参与反应. ...
石墨/TiO2复合光催化剂的制备和性能
2
2021
... 图8a给出了不同PGS含量的复合材料PGS@LDO/ZS/IS-2对30 mL、20 mg/L的MO的光催化降解结果.可以看出,在避光30 min的条件下6种复合材料几乎不吸附MO.光照前10 min,PGS@LDO/ZS/IS-2中仅(50%~60%)PGS@LDO/ZS/IS-2对MO的光降解率比LDO/ZS/IS-2的高;在光照至50 min的条件下(30%~40%) PGS@LDO/ZS/IS-2的光降解率≥ 98.1%,也达到了LDO/ZS/IS-2的降解率.而20%PGS@LDO/ZS/IS-2光照60 min对MO的光降解率仍为94.9% (<LDO/ZS/IS-2),表明复合材料中PGS含量高于30%,对转移电荷、降低载流子复合率有一定的作用.复合材料界面之间的内置电场,使其交流阻抗降低[36].从图6b可见,50%PGS@LDO/ZS/IS-2的交流阻抗比LDO/ZS/IS-2的低,表明PGS与LDO/ZS/IS-2间的界面存在内置电场.该电场的驱动使材料转移电荷的速率明显提高、光生电子-空穴对的复合率降低和参与降解MO的活性粒子数目增多,从而提高了对MO降解反应的光催化活性[34].此外,测试结果表明,50%PGS@LDO/ZS/IS-2、LDO/ZS/IS-2中Zn2+、In3+的含量依次为10.91%、13.1%,19.63%、39.64%,50%PGS@LDO/ZS/IS-2中活性中心金属离子的含量比LDO/ZS/IS-2的低,与石墨负载TiO2降解MO、天然埃洛石负载金属Ni催化加氢中的石墨、埃洛石的作用相似.复合材料中的PGS分散了催化剂活性中心,减少金属用量不仅提高了催化效率还降低了催化剂成本[37,38].此外,用20 mg的50%PGS@LDO/ZS/IS-2光催化剂降解了30 mL、20 mg/L其它几种常见染料(MG、CV、RhB、AF、MB),结果在图8b中给出.由于该材料表面带一定负电荷,振荡30 min不吸附阴离子染料MO、AF;而对阳离子染料MG、CV、RhB、MB的吸附率分别达到91.4%、90.7%、62.5%、96.3%.光照60 min后50%PGS@LDO/ZS/IS-2复合材料对MG、CV、RhB、AF、MB的总去除率(包括光降解率)依次为100%、97.2%、98.7%、97.5%、99.1%,表明其对染料既有吸附性能又有光催化活性. ...
... Results of photocatalytic degradation for MO under visible light by different photocatalysts
Table 2Sample | Cat./MO (mg/mg) | Xenon lamp / W | Time / min | Degradation rate / % | Ref. |
---|
In2S3/UiO-66 | 33.3/1 | 500 | 60 | 26.9 | [41] |
In2S3/In2O3 | 50/1 | 300 | 180 | 60.0 | [42] |
5% graphite/TiO2 | 10/1 | 300 | 70 | 95.1 | [37] |
LaNi1-x Mn x O3 | 100/1 | 300 | 120 | 99.5 | [43] |
SnO2-In2S3 | 13.3/1 | 300 | 120 | 88.4 | [44] |
SF6 doped g-C3N4 | 100/1 | 200 | 60 | 62.0 | [45] |
50%PGS@LDO/ZS/IS-2 | 33.3/1 | 300 | 60 | 99.1 | This work |
2.4 光催化降解机理常见的光催化降解染料反应中的活性基团,主要有h+、⋅OH、⋅O.在50%PGS@LDO/ZS/IS-2光催化降解MO反应体系中依次加入上述基团的捕获剂EDTA、IPA、N2.在避光振荡30 min、光照60 min的条件下加入EDTA、IPA并通入N2,对MO的光降解率分别为86.4%、97.4%、8.9% (图12).这表明,⋅O是50%PGS@LDO/ZS/IS-2光催化降解MO的主要基团,少部分h+参与了光催化降解反应,而⋅OH几乎未参与反应. ...
Catalyst for preparation of succinic anhydride by hydrogenation of maleic anhydride and preparation method thereof
1
... 图8a给出了不同PGS含量的复合材料PGS@LDO/ZS/IS-2对30 mL、20 mg/L的MO的光催化降解结果.可以看出,在避光30 min的条件下6种复合材料几乎不吸附MO.光照前10 min,PGS@LDO/ZS/IS-2中仅(50%~60%)PGS@LDO/ZS/IS-2对MO的光降解率比LDO/ZS/IS-2的高;在光照至50 min的条件下(30%~40%) PGS@LDO/ZS/IS-2的光降解率≥ 98.1%,也达到了LDO/ZS/IS-2的降解率.而20%PGS@LDO/ZS/IS-2光照60 min对MO的光降解率仍为94.9% (<LDO/ZS/IS-2),表明复合材料中PGS含量高于30%,对转移电荷、降低载流子复合率有一定的作用.复合材料界面之间的内置电场,使其交流阻抗降低[36].从图6b可见,50%PGS@LDO/ZS/IS-2的交流阻抗比LDO/ZS/IS-2的低,表明PGS与LDO/ZS/IS-2间的界面存在内置电场.该电场的驱动使材料转移电荷的速率明显提高、光生电子-空穴对的复合率降低和参与降解MO的活性粒子数目增多,从而提高了对MO降解反应的光催化活性[34].此外,测试结果表明,50%PGS@LDO/ZS/IS-2、LDO/ZS/IS-2中Zn2+、In3+的含量依次为10.91%、13.1%,19.63%、39.64%,50%PGS@LDO/ZS/IS-2中活性中心金属离子的含量比LDO/ZS/IS-2的低,与石墨负载TiO2降解MO、天然埃洛石负载金属Ni催化加氢中的石墨、埃洛石的作用相似.复合材料中的PGS分散了催化剂活性中心,减少金属用量不仅提高了催化效率还降低了催化剂成本[37,38].此外,用20 mg的50%PGS@LDO/ZS/IS-2光催化剂降解了30 mL、20 mg/L其它几种常见染料(MG、CV、RhB、AF、MB),结果在图8b中给出.由于该材料表面带一定负电荷,振荡30 min不吸附阴离子染料MO、AF;而对阳离子染料MG、CV、RhB、MB的吸附率分别达到91.4%、90.7%、62.5%、96.3%.光照60 min后50%PGS@LDO/ZS/IS-2复合材料对MG、CV、RhB、AF、MB的总去除率(包括光降解率)依次为100%、97.2%、98.7%、97.5%、99.1%,表明其对染料既有吸附性能又有光催化活性. ...
一种顺酐加氢制备丁二酸酐的催化剂及其制备方法
1
... 图8a给出了不同PGS含量的复合材料PGS@LDO/ZS/IS-2对30 mL、20 mg/L的MO的光催化降解结果.可以看出,在避光30 min的条件下6种复合材料几乎不吸附MO.光照前10 min,PGS@LDO/ZS/IS-2中仅(50%~60%)PGS@LDO/ZS/IS-2对MO的光降解率比LDO/ZS/IS-2的高;在光照至50 min的条件下(30%~40%) PGS@LDO/ZS/IS-2的光降解率≥ 98.1%,也达到了LDO/ZS/IS-2的降解率.而20%PGS@LDO/ZS/IS-2光照60 min对MO的光降解率仍为94.9% (<LDO/ZS/IS-2),表明复合材料中PGS含量高于30%,对转移电荷、降低载流子复合率有一定的作用.复合材料界面之间的内置电场,使其交流阻抗降低[36].从图6b可见,50%PGS@LDO/ZS/IS-2的交流阻抗比LDO/ZS/IS-2的低,表明PGS与LDO/ZS/IS-2间的界面存在内置电场.该电场的驱动使材料转移电荷的速率明显提高、光生电子-空穴对的复合率降低和参与降解MO的活性粒子数目增多,从而提高了对MO降解反应的光催化活性[34].此外,测试结果表明,50%PGS@LDO/ZS/IS-2、LDO/ZS/IS-2中Zn2+、In3+的含量依次为10.91%、13.1%,19.63%、39.64%,50%PGS@LDO/ZS/IS-2中活性中心金属离子的含量比LDO/ZS/IS-2的低,与石墨负载TiO2降解MO、天然埃洛石负载金属Ni催化加氢中的石墨、埃洛石的作用相似.复合材料中的PGS分散了催化剂活性中心,减少金属用量不仅提高了催化效率还降低了催化剂成本[37,38].此外,用20 mg的50%PGS@LDO/ZS/IS-2光催化剂降解了30 mL、20 mg/L其它几种常见染料(MG、CV、RhB、AF、MB),结果在图8b中给出.由于该材料表面带一定负电荷,振荡30 min不吸附阴离子染料MO、AF;而对阳离子染料MG、CV、RhB、MB的吸附率分别达到91.4%、90.7%、62.5%、96.3%.光照60 min后50%PGS@LDO/ZS/IS-2复合材料对MG、CV、RhB、AF、MB的总去除率(包括光降解率)依次为100%、97.2%、98.7%、97.5%、99.1%,表明其对染料既有吸附性能又有光催化活性. ...
Influence of inorganic anions and organic additives on photocatalytic degradation of methyl orange with supported polyoxometalates as photocatalyst
1
2013
... 图10给出了废水中的阴、阳离子对50%PGS@LDO/ZS/IS-2光催化降解MO的影响.可以看出,在MO体系中分别加入摩尔浓度为10 mmol/L的不同无机盐,体系中的Na+、Mg2+、Ca2+、K+几乎不影响催化剂对MO的光降解(图10a).阴离子Cl-、SO和NO对光降解MO的影响较小,H2PO对光催化活性影响较大.光照60 min后MO的光降解率下降到74.2%(降低了24.9%).其原因,一是H2PO占据了催化剂的部分活性位点,阻断了与有机染料的接触[39];二是H2PO与h+或⋅OH反应消耗了部分用于光催化降解的活性基团,使其对MO的降解率降低(图10b)[40]. ...
Effects of acidity and inorganic ions on the photocatalytic degradation of different azo dyes
1
2003
... 图10给出了废水中的阴、阳离子对50%PGS@LDO/ZS/IS-2光催化降解MO的影响.可以看出,在MO体系中分别加入摩尔浓度为10 mmol/L的不同无机盐,体系中的Na+、Mg2+、Ca2+、K+几乎不影响催化剂对MO的光降解(图10a).阴离子Cl-、SO和NO对光降解MO的影响较小,H2PO对光催化活性影响较大.光照60 min后MO的光降解率下降到74.2%(降低了24.9%).其原因,一是H2PO占据了催化剂的部分活性位点,阻断了与有机染料的接触[39];二是H2PO与h+或⋅OH反应消耗了部分用于光催化降解的活性基团,使其对MO的降解率降低(图10b)[40]. ...
Synthesis of In2S3/UiO-66 hybrid with enhanced photocatalytic activity towards methyl orange and tetracycline hydrochloride degradation under visible-light irradiation
1
2019
... Results of photocatalytic degradation for MO under visible light by different photocatalysts
Table 2Sample | Cat./MO (mg/mg) | Xenon lamp / W | Time / min | Degradation rate / % | Ref. |
---|
In2S3/UiO-66 | 33.3/1 | 500 | 60 | 26.9 | [41] |
In2S3/In2O3 | 50/1 | 300 | 180 | 60.0 | [42] |
5% graphite/TiO2 | 10/1 | 300 | 70 | 95.1 | [37] |
LaNi1-x Mn x O3 | 100/1 | 300 | 120 | 99.5 | [43] |
SnO2-In2S3 | 13.3/1 | 300 | 120 | 88.4 | [44] |
SF6 doped g-C3N4 | 100/1 | 200 | 60 | 62.0 | [45] |
50%PGS@LDO/ZS/IS-2 | 33.3/1 | 300 | 60 | 99.1 | This work |
2.4 光催化降解机理常见的光催化降解染料反应中的活性基团,主要有h+、⋅OH、⋅O.在50%PGS@LDO/ZS/IS-2光催化降解MO反应体系中依次加入上述基团的捕获剂EDTA、IPA、N2.在避光振荡30 min、光照60 min的条件下加入EDTA、IPA并通入N2,对MO的光降解率分别为86.4%、97.4%、8.9% (图12).这表明,⋅O是50%PGS@LDO/ZS/IS-2光催化降解MO的主要基团,少部分h+参与了光催化降解反应,而⋅OH几乎未参与反应. ...
In situ anion exchange synthesis of In2S3/In(OH)3 heterostructures for efficient photocatalytic degradation of MO under solar light
1
2017
... Results of photocatalytic degradation for MO under visible light by different photocatalysts
Table 2Sample | Cat./MO (mg/mg) | Xenon lamp / W | Time / min | Degradation rate / % | Ref. |
---|
In2S3/UiO-66 | 33.3/1 | 500 | 60 | 26.9 | [41] |
In2S3/In2O3 | 50/1 | 300 | 180 | 60.0 | [42] |
5% graphite/TiO2 | 10/1 | 300 | 70 | 95.1 | [37] |
LaNi1-x Mn x O3 | 100/1 | 300 | 120 | 99.5 | [43] |
SnO2-In2S3 | 13.3/1 | 300 | 120 | 88.4 | [44] |
SF6 doped g-C3N4 | 100/1 | 200 | 60 | 62.0 | [45] |
50%PGS@LDO/ZS/IS-2 | 33.3/1 | 300 | 60 | 99.1 | This work |
2.4 光催化降解机理常见的光催化降解染料反应中的活性基团,主要有h+、⋅OH、⋅O.在50%PGS@LDO/ZS/IS-2光催化降解MO反应体系中依次加入上述基团的捕获剂EDTA、IPA、N2.在避光振荡30 min、光照60 min的条件下加入EDTA、IPA并通入N2,对MO的光降解率分别为86.4%、97.4%、8.9% (图12).这表明,⋅O是50%PGS@LDO/ZS/IS-2光催化降解MO的主要基团,少部分h+参与了光催化降解反应,而⋅OH几乎未参与反应. ...
Synthesis and photocatalytic activity in visible light of Mn-doped LaNi1- x Mn x O3
1
2021
... Results of photocatalytic degradation for MO under visible light by different photocatalysts
Table 2Sample | Cat./MO (mg/mg) | Xenon lamp / W | Time / min | Degradation rate / % | Ref. |
---|
In2S3/UiO-66 | 33.3/1 | 500 | 60 | 26.9 | [41] |
In2S3/In2O3 | 50/1 | 300 | 180 | 60.0 | [42] |
5% graphite/TiO2 | 10/1 | 300 | 70 | 95.1 | [37] |
LaNi1-x Mn x O3 | 100/1 | 300 | 120 | 99.5 | [43] |
SnO2-In2S3 | 13.3/1 | 300 | 120 | 88.4 | [44] |
SF6 doped g-C3N4 | 100/1 | 200 | 60 | 62.0 | [45] |
50%PGS@LDO/ZS/IS-2 | 33.3/1 | 300 | 60 | 99.1 | This work |
2.4 光催化降解机理常见的光催化降解染料反应中的活性基团,主要有h+、⋅OH、⋅O.在50%PGS@LDO/ZS/IS-2光催化降解MO反应体系中依次加入上述基团的捕获剂EDTA、IPA、N2.在避光振荡30 min、光照60 min的条件下加入EDTA、IPA并通入N2,对MO的光降解率分别为86.4%、97.4%、8.9% (图12).这表明,⋅O是50%PGS@LDO/ZS/IS-2光催化降解MO的主要基团,少部分h+参与了光催化降解反应,而⋅OH几乎未参与反应. ...
Mn掺杂LaNi1- x Mn x O3的合成及在可见光下的光催化活性
1
2021
... Results of photocatalytic degradation for MO under visible light by different photocatalysts
Table 2Sample | Cat./MO (mg/mg) | Xenon lamp / W | Time / min | Degradation rate / % | Ref. |
---|
In2S3/UiO-66 | 33.3/1 | 500 | 60 | 26.9 | [41] |
In2S3/In2O3 | 50/1 | 300 | 180 | 60.0 | [42] |
5% graphite/TiO2 | 10/1 | 300 | 70 | 95.1 | [37] |
LaNi1-x Mn x O3 | 100/1 | 300 | 120 | 99.5 | [43] |
SnO2-In2S3 | 13.3/1 | 300 | 120 | 88.4 | [44] |
SF6 doped g-C3N4 | 100/1 | 200 | 60 | 62.0 | [45] |
50%PGS@LDO/ZS/IS-2 | 33.3/1 | 300 | 60 | 99.1 | This work |
2.4 光催化降解机理常见的光催化降解染料反应中的活性基团,主要有h+、⋅OH、⋅O.在50%PGS@LDO/ZS/IS-2光催化降解MO反应体系中依次加入上述基团的捕获剂EDTA、IPA、N2.在避光振荡30 min、光照60 min的条件下加入EDTA、IPA并通入N2,对MO的光降解率分别为86.4%、97.4%、8.9% (图12).这表明,⋅O是50%PGS@LDO/ZS/IS-2光催化降解MO的主要基团,少部分h+参与了光催化降解反应,而⋅OH几乎未参与反应. ...
Reducing indium dependence by heterostructure design in SnO2-In2S3 nanocomposites
1
2022
... Results of photocatalytic degradation for MO under visible light by different photocatalysts
Table 2Sample | Cat./MO (mg/mg) | Xenon lamp / W | Time / min | Degradation rate / % | Ref. |
---|
In2S3/UiO-66 | 33.3/1 | 500 | 60 | 26.9 | [41] |
In2S3/In2O3 | 50/1 | 300 | 180 | 60.0 | [42] |
5% graphite/TiO2 | 10/1 | 300 | 70 | 95.1 | [37] |
LaNi1-x Mn x O3 | 100/1 | 300 | 120 | 99.5 | [43] |
SnO2-In2S3 | 13.3/1 | 300 | 120 | 88.4 | [44] |
SF6 doped g-C3N4 | 100/1 | 200 | 60 | 62.0 | [45] |
50%PGS@LDO/ZS/IS-2 | 33.3/1 | 300 | 60 | 99.1 | This work |
2.4 光催化降解机理常见的光催化降解染料反应中的活性基团,主要有h+、⋅OH、⋅O.在50%PGS@LDO/ZS/IS-2光催化降解MO反应体系中依次加入上述基团的捕获剂EDTA、IPA、N2.在避光振荡30 min、光照60 min的条件下加入EDTA、IPA并通入N2,对MO的光降解率分别为86.4%、97.4%、8.9% (图12).这表明,⋅O是50%PGS@LDO/ZS/IS-2光催化降解MO的主要基团,少部分h+参与了光催化降解反应,而⋅OH几乎未参与反应. ...
Simple hydrothermal preparation of sulfur fluoride-doped g-C3N4 and its photocatalytic degradation of methyl orange
1
2023
... Results of photocatalytic degradation for MO under visible light by different photocatalysts
Table 2Sample | Cat./MO (mg/mg) | Xenon lamp / W | Time / min | Degradation rate / % | Ref. |
---|
In2S3/UiO-66 | 33.3/1 | 500 | 60 | 26.9 | [41] |
In2S3/In2O3 | 50/1 | 300 | 180 | 60.0 | [42] |
5% graphite/TiO2 | 10/1 | 300 | 70 | 95.1 | [37] |
LaNi1-x Mn x O3 | 100/1 | 300 | 120 | 99.5 | [43] |
SnO2-In2S3 | 13.3/1 | 300 | 120 | 88.4 | [44] |
SF6 doped g-C3N4 | 100/1 | 200 | 60 | 62.0 | [45] |
50%PGS@LDO/ZS/IS-2 | 33.3/1 | 300 | 60 | 99.1 | This work |
2.4 光催化降解机理常见的光催化降解染料反应中的活性基团,主要有h+、⋅OH、⋅O.在50%PGS@LDO/ZS/IS-2光催化降解MO反应体系中依次加入上述基团的捕获剂EDTA、IPA、N2.在避光振荡30 min、光照60 min的条件下加入EDTA、IPA并通入N2,对MO的光降解率分别为86.4%、97.4%、8.9% (图12).这表明,⋅O是50%PGS@LDO/ZS/IS-2光催化降解MO的主要基团,少部分h+参与了光催化降解反应,而⋅OH几乎未参与反应. ...
