冷喷涂Zn15Al合金涂层在NaCl溶液中的腐蚀行为和防护机制

徐龙,1, 李继文2, 崔传禹1, 卢祺1, 杨浩1, 赵聪聪1

1.季华实验室 材料科学与技术研究部 佛山 528200

2.中国科学院金属研究所 核用材料与安全评价重点实验室 沈阳 110016

Corrosion Behavior of Cold Sprayed Zn15Al Alloy Coating on Q235 Carbon Steel in NaCl Aqueous Solution

XU Long,1, LI Jiwen2, CUI Chuanyu1, LU Qi1, YANG Hao1, ZHAO Congcong1

1.Materials Science and Technology Research Department, Ji Hua Laboratory, Foshan 528200, China

2.Key Laboratory of Nuclear Materials and Safety Assessment, Institute of Metal Research, Chinese Academy of Sciences, Shenyang 110016, China

通讯作者: 徐龙，xulong@jihualab.com，研究方向为海水腐蚀与防护涂层

责任编辑: 吴岩

收稿日期: 2023-05-08   修回日期: 2023-06-21

基金资助: 广东省基础与应用基础研究基金(2020A1515110982)

Corresponding authors: XU Long, Tel: 17755333229, E-mail:xulong@jihualab.com

Received: 2023-05-08   Revised: 2023-06-21

Fund supported: Guangdong Basic and Applied Basic Research Foundation(2020A1515110982)

作者简介 About authors

徐 龙，男，1992年生，博士

摘要

采用低压冷喷涂技术在Q235碳钢基材表面制备冷喷涂锌(CS-Zn)和锌铝合金涂层(CS-Zn15Al)，使用SEM观察、XRD谱、测量开路电位、电化学阻抗谱和动电位极化曲线等手段对其表征，研究了涂层在NaCl溶液中的腐蚀行为和腐蚀产物影响涂层防护性能的机制。结果表明，CS-Zn涂层在NaCl溶液中浸泡期内腐蚀严重，而CS-Zn15Al涂层的腐蚀速率较低，耐蚀性能较好。CS-Zn的主要腐蚀产物是ZnO，其多孔状的结构特点和半导体属性会破坏产物层的致密结构，降低电荷转移电阻，促进涂层腐蚀反应的发生；而添加Al元素能促进保护性腐蚀产物Zn5(OH)8Cl2·H2O和层状双氢氧化物Zn6Al2(OH)16CO3·4H2O的生成，显著提高对腐蚀介质的屏蔽。同时，添加Al降低了涂层的腐蚀电位、增强了对涂层的阴极保护作用，保护性腐蚀产物层的生成降低了腐蚀电流密度，延长了涂层的使用寿命。添加Al元素可实现涂层防护性能和耐久性的协同提高。

关键词： 材料失效与保护; 锌合金涂层; 电化学阻抗谱; 冷喷涂

Abstract

Cold-sprayed coatings Zn (CS-Zn) and Zn15Al alloy (CS-Zn15Al) were prepared on Q235 carbon steel plates via low-pressure cold spraying technique. The corrosion behavior of the coatings in 3.5% NaCl aqueous solution was assessed by means of electrochemical measurement of open circuit potential, electrochemical impedance and potentiodynamic polarization curves, as well as SEM with EDS, XRD. The results indicate that the CS-Zn coating undergoes severe corrosion during immersion, while the CS-Zn15Al coating corrodes at a slower rate and exhibits superior corrosion resistance. XRD results reveal that the dominant corrosion product of CS-Zn is ZnO, which possesses porous structural characteristics that disrupt the compactness of the corrosion product layer. Furthermore, its semiconductor properties decrease the charge transfer resistance, thereby accelerating the process of corrosion. In the contrast, as for CS-Zn15Al, the incorporation of Al facilitates the formation of protective corrosion products, namely Zn5(OH)8Cl2·H2O and layered double hydroxides Zn6Al2(OH)16CO3·4H2O. The shielding effect of CS-Zn15Al coating was significantly enhanced by this layer of corrosion products. Furthermore, electrochemical measurements demonstrate that the addition of Al reduces the corrosion potential of the coating, thereby enhancing its cathodic protection ability, and decreases the corrosion current density due to the generation of protective corrosion products. In conclusion, the addition of Al can synergistically enhance the anticorrosion performance and durability of the coating.

Keywords： material failure and protection; zinc alloy coatings; electrochemical impedance spectroscopy; cold spraying

PDF (23025KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

徐龙, 李继文, 崔传禹, 卢祺, 杨浩, 赵聪聪. 冷喷涂Zn15Al合金涂层在NaCl溶液中的腐蚀行为和防护机制[J]. 材料研究学报, 2024, 38(3): 208-220 DOI:10.11901/1005.3093.2023.254

XU Long, LI Jiwen, CUI Chuanyu, LU Qi, YANG Hao, ZHAO Congcong. Corrosion Behavior of Cold Sprayed Zn15Al Alloy Coating on Q235 Carbon Steel in NaCl Aqueous Solution[J]. Chinese Journal of Materials Research, 2024, 38(3): 208-220 DOI:10.11901/1005.3093.2023.254

严苛的海洋服役环境中钢结构材料的严重腐蚀，影响海洋装备的服役安全、寿命和可靠性[1,2]。喷涂金属涂层，如热喷铝、热喷锌涂层等，是目前国际上实现海洋环境钢结构长效防护的重要手段之一[3~5]。冷喷涂是一种新兴的涂层制备方法，是用压缩空气带动金属粉做高速运动，使具有一定动能的粉体撞击基材表面，适当变形后牢固地结合在基体表面依次沉积形成涂层[6,7]。用冷喷涂方法制备的涂层致密高、氧含量低、界面结合力高[8,9]，且施工不受工件的尺寸和形状的限制[10]。冷喷涂不仅能在基材表面制备锌基防护涂层[11]，还能现场修复运输过程中产生的破损或年久失效的涂层，因此发展迅速[12,13]。

理想的冷喷涂锌涂层其腐蚀电位较低，能为钢结构提供阴极保护和良好的自钝化以延长涂层的使用寿命[14]。但是，锌的电化学活性较高，在腐蚀介质中过高的腐蚀速率使涂层的服役寿命较短[15,16]。在高氯的海洋环境中，冷喷涂纯锌涂层的耐久性能有待进一步提高[17]。为此，研究人员采用各种方法提高涂层的性能。Xiong等[18,19]在Zn粉中添加Al粉制备Zn/Al比为2∶3的冷喷涂Zn-Al复合涂层，使基材的抗腐蚀性能提高。李海祥等[20]将气雾化的Zn粉与Al粉按1∶1的比例混合制备出冷喷涂Zn-50Al的复合涂层，其开路电位稳定在-0.99 V，显示出优异的防护性能。Zhang等[21]用石墨烯包覆Al粉，用低压冷喷涂技术制备Zn-G/Al复合涂层具有更低的腐蚀电位和更高的腐蚀电流密度。石墨烯的高导电性增强了涂层中的Zn与Al相的电连接，进一步提高了涂层的阴极保护作用。Zhang等[22]利用Cu的高塑性变形性和高导电性制备的不同Cu质量分数的冷喷涂Zn-Al-Cu复合涂层，其孔隙率随着Cu含量的提高而降低，使其导电性能和耐蚀性能显著提高。对于锌涂层腐蚀速率过高的问题，Huang[23]认为，锌涂层的腐蚀速率过高的主要原因是Zn与Fe基材之间的电位差过高。为了降低二者之间的电势梯度，添加一定量的Ni粉制备了Zn-Ni复合涂层。含有10%Ni(质量分数)的冷喷涂Zn-Ni复合涂层具有更高的腐蚀电位和更低的腐蚀电流密度，使其使用寿命大幅度延长。

已有的研究涉及物相分布更均匀的冷喷涂锌铝合金涂层的研究较少，尤其是在海水浸泡条件下的腐蚀行为和防护机制方面尚无定论。鉴于此，本文用气雾化方法制备Zn粉与Zn15Al合金粉，再用低压冷喷涂技术制备冷喷涂Zn和Zn15Al合金涂层，研究其在海洋环境中的腐蚀行为和防护机制。

1 实验方法

1.1 实验用材料和涂层的制备

实验用Zn和Zn15Al合金球形粉体是用气雾化法制备的(图1)，其化学成分列于表1。

图1

新窗口打开| 下载原图ZIP| 生成PPT

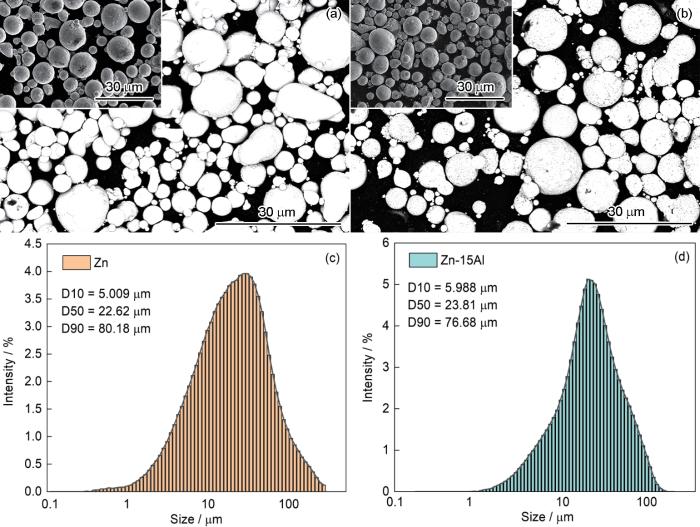

图1   Zn粉和Zn15Al合金粉形貌的二次电子像和背散射像以及Zn和Zn15Al粉体的粒径分布

Fig.1   Morphologies of the Zn (a) and Zn15Al (b) powders observed by SEM backscattering mode (the inset shows the secondary electron image), and the size distribution of Zn (c) and Zn15Al powders (d)


表1   Zn和Zn15Al合金粉的化学成分

Table 1  Chemical composition of the Zn and Zn15Al alloy powders (%，mass fraction)

SampleAlFeSiPbCdZn
Zn0.05210.02530.03950.00310.0029Bal.
Zn15Al14.7520.12510.08950.00310.0029Bal.

新窗口打开| 下载CSV


实验用Q235碳钢基材的化学成分列于表2。使用DYMET 423型冷喷涂设备在Q235碳钢基材表面分别制备冷喷涂Zn和冷喷涂Zn15Al合金涂层。为了使界面结合强度更高，在冷喷涂前用24目的Al2O3白刚玉对Q235基材进行喷砂处理，载气压力为0.7~0.8 MPa，然后用丙酮、乙醇进行超声清洗，干燥后用试样袋封装以避免表面氧化。优化的冷喷涂工艺参数为：压缩空气作为工作气体，载气工作压力设为0.6 MPa，喷涂距离为8 mm，喷枪横向移动速率为300 mm/min，喷涂温度为400℃，送粉速率设为5档。为了便于表述，将制备出的Zn涂层和Zn15Al涂层分别记为CS-Zn和CS-Zn15Al。

表2   Q235碳钢基材的化学成分

Table 2  Chemical composition of Q235 mild steel substrate (%, mass fraction)

ElementCMnSiSPFe
Content≤ 0.12≤ 0.50≤ 0.30≤ 0.04≤ 0.03Bal.

新窗口打开| 下载CSV


1.2 涂层的形貌观察和成分分析

用Verios 5 UC型场发射扫描电镜(SEM)观察和分析喷涂粉末原材料和涂层腐蚀前后的表面和截面形貌。采用配备的EDS组件半定量分析所选观测区域的元素。为了避免样品制备过程中产生的腐蚀干扰实验结果，用无水乙醇(AR，99.5%，质量分数)为介质制备涂层截面样品。

用D8 Advance X型X-射线衍射仪(XRD)分析喷涂态涂层和腐蚀后涂层腐的蚀产物的物相。扫描角度范围为10°~90°，扫描步长为0.02 (°)/s，扫描速率为4 (°)/min。为了研究涂层腐蚀产物在深度方向上的物相种类与含量差异，使用刀片刮取腐蚀后涂层表面的腐蚀产物。随后，分别测试表层的腐蚀产物和刮取后的块体表面(内层腐蚀产物)的XRD谱。使用Jade 6.5及其自带的JCPDS(ICDD)数据库分析XRD数据。

1.3 电化学测试

电化学测试使用PARSTAT 4000A型电化学工作站进行开路电位、电化学阻抗和极化曲线的测试。

电化学阻抗测试用PMMA管的外径为4 cm，内径为3.57 cm。为了确保样品的一致性，分别用400#，600#，800#，1000#砂纸将涂层表面打磨并减薄至100 ± 10 μm。实验用腐蚀介质采用质量分数为3.5%的NaCl溶液，每2周更换一次。采用三电极系统测试电化学阻抗谱，工作电极为待测涂层，参比电极选用饱和甘汞电极(SCE)，辅助电极为ϕ3 cm的铂网电极。测量电化学阻抗谱的扫描频率范围为10-2~105 Hz，交流扰动电压为10 mV。在法拉第电磁屏蔽箱中进行测试，以减少电磁信号的干扰。

测试电化学阻抗谱之前，先测量开路电位，开路电位稳定后测试电化学阻抗谱。使用ZSimpwin软件拟合分析电化学阻抗谱数据。

用F030型平板电解池测试极化曲线，采用三电极体系，参比电极为饱和甘汞电极，辅助电极为20 mm × 20 mm铂网电极，工作电极为正对铂网的1 cm2圆形待测涂层。动电位极化曲线的电压扫描范围为-0.4~0.6 V(vs. Eocp)，扫描步幅为0.5 mV，步频为0.5 s。测试极化曲线前先测量开路电位，待开路电位稳定后测试动电位极化曲线。使用Corr-View软件拟合分析测试结果。

2 实验结果

2.1 粉体和涂层的形貌

Zn粉和Zn15Al合金粉的形貌如图1a，b所示，可见气雾化制备的金属粉末大多球形度良好，只有少量的细长颗粒。在背散射模式下可见Zn15Al粉体中浅灰色的Al相均匀分布。粒径分布结果表明，Zn粉的平均粒径D50为22.62 μm，Zn15Al合金粉的平均粒径D50为23.81 μm。

图2和图3给出了CS-Zn和CS-Zn15Al涂层截面的微观形貌和特征元素分布。可以看出，喷砂处理后的基材表面凹凸不平，为涂层提供了机械咬合的支撑点。涂层与基材之间结合紧密，未检测到涂层分层或裂纹等缺陷。涂层的内部致密度高，颗粒之间结合良好，只有少许细小气孔。涂层截面元素分布结果表明，CS-Zn涂层的内部为纯锌，没有发生明显的氧化，在涂层/基材界面处观察到少量O元素富集，可能是喷砂后残留的白刚玉所致；Zn/Al元素在CS-Zn15Al涂层内部均匀分布，只是Al元素出现局部浓度偏高，可能是部分Zn15Al粉末成分偏差所致。此外，在CS-Zn15Al涂层内还观察到少量O元素，可能是粉体中的Al相在空气中生成氧化膜。

图2

新窗口打开| 下载原图ZIP| 生成PPT

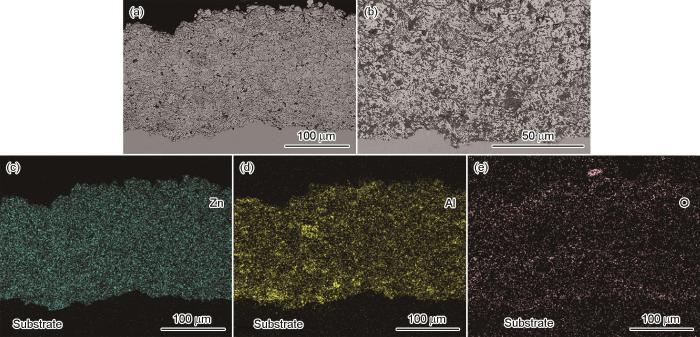

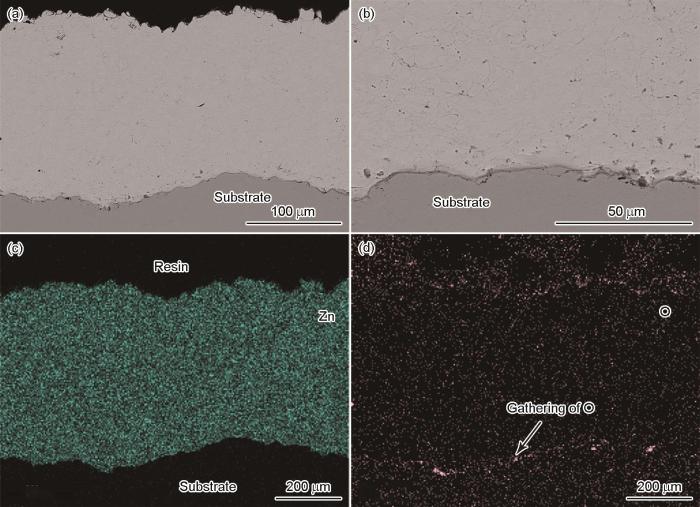

图2   CS-Zn涂层截面的形貌和元素分布

Fig.2   Cross-sectional morphologies of the CS-Zn coating (a) coating layer (b) coating/substrate interface, and the corresponding distribution of elements (c) Zn and (d) O


图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   CS-Zn15Al涂层截面的形貌和元素分布

Fig.3   Cross-sectional morphologies of the CS-Zn15Al coating (a) coating layer (b) coating/substrate interface and the corresponding distribution of elements (c) Zn, (d) Al and (e) O


对500倍SEM截面形貌照片，调整图片阈值测定孔隙面积和总面积的比值，使用Image J图像处理软件分析涂层中的孔隙率。为了提高数据的准确性，在每个涂层的不同位置分别截图5个区域。用上述方法计算出CS-Zn和CS-Zn15Al涂层的孔隙率分别为(0.82 ± 0.46)%和(0.69 ± 0.21)%。

CS-Zn和CS-Zn15Al涂层的XRD谱如图4所示。可以看出，CS-Zn涂层由Zn相构成，CS-Zn15Al涂层由Zn和Al相组成，表明涂层的氧化程度较低，与图2和图3中O元素含量较低的观察结果一致。

图4

新窗口打开| 下载原图ZIP| 生成PPT

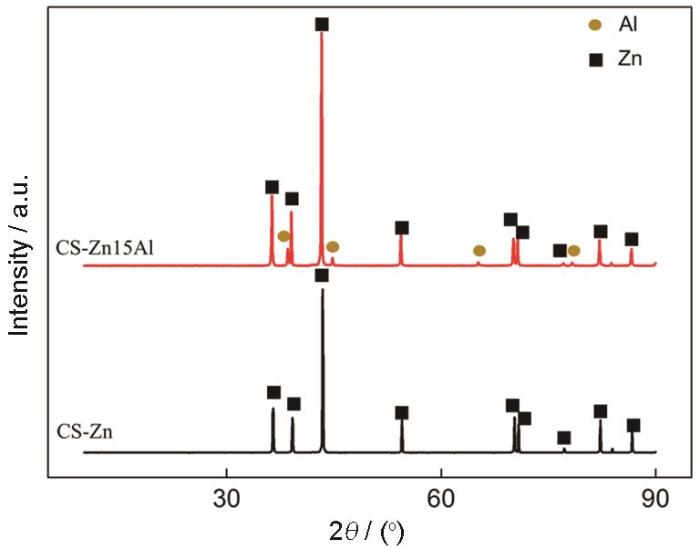

图4   冷喷涂CS-Zn及CS-Zn15Al涂层的XRD谱

Fig.4   XRD pattern of as-deposited CS-Zn and CS-Zn15Al coatings


2.2 开路电位和低频阻抗模值

图5a给出了CS-Zn和CS-Zn15Al涂层在3.5%NaCl(质量分数)溶液中的开路电位与浸泡时间的关系。可以看出，两种涂层的开路电位变化趋势基本相同，都是在浸泡初期迅速升高，浸泡1000 h后基本稳定在-0.95 V(vs. SCE)。其原因是，在浸泡早期的腐蚀过程中因Zn具有较高的电化学活性，腐蚀产物迅速生成并堆积在涂层表面形成覆盖层，使腐蚀电位迅速升高。但是，尽管在浸泡后期腐蚀电位趋于稳定，但是仍出现一定幅度的波动。其可能的原因是，涂层表面腐蚀产物的稳定性较差，溶解性较强的腐蚀产物如Zn(OH)2脱落而暴露出新鲜表面。

图5

新窗口打开| 下载原图ZIP| 生成PPT

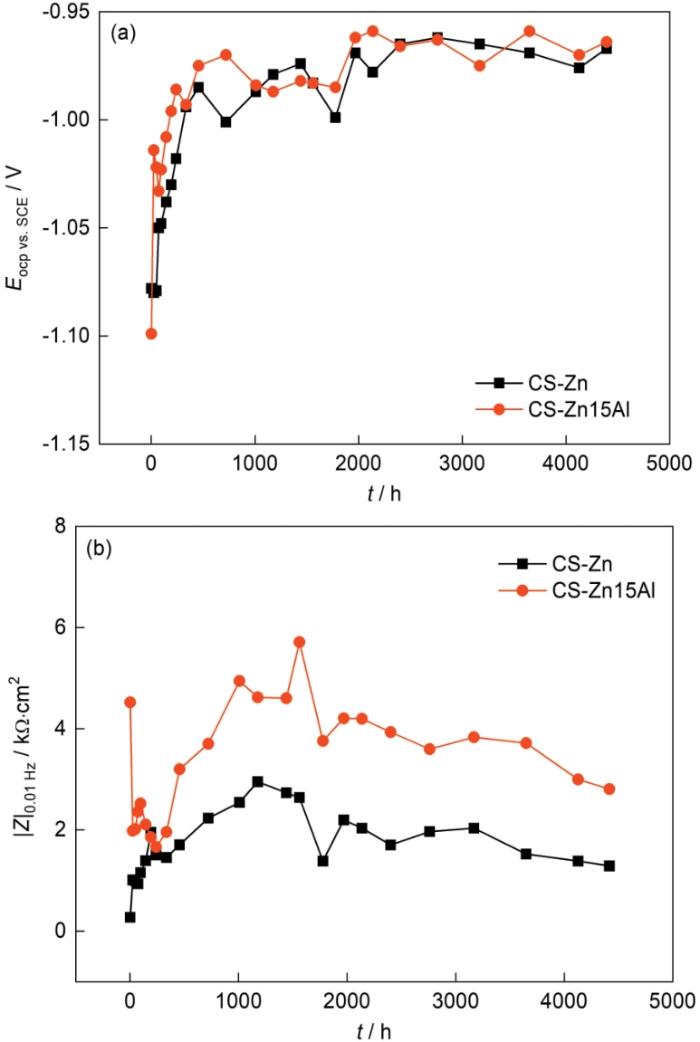

图5   涂层的开路电位和低频阻抗模值随浸泡时间的变化

Fig.5   Evolution of open circuit potential (a) and low frequency impedance modulus (b) with different immersion time


低频阻抗模值|Z|0.01 Hz是评估涂层耐蚀性能的关键性参数之一[24]。图5b给出了CS-Zn和CS-Zn15Al涂层在3.5%NaCl(质量分数)溶液中浸泡184 d期间低频阻抗模值与浸泡时间的关系。可以看出，CS-Zn涂层的低频阻抗模值随着浸泡时间呈先增大后下降。在浸泡的前1200 h内由2.73 × 102 Ω·cm2逐渐升高至峰值2.95 × 103 Ω·cm2，然后缓慢下降到1.28 × 103 Ω·cm2。与此不同的是，CS-Zn15Al涂层的低频阻抗模值在浸泡初期即呈急速下降的趋势，在浸泡的前240 h期间由初始的2.11 × 103 Ω·cm2下降至最低点2.67 × 103 Ω·cm2，然后随着浸泡时间的延长缓慢增大，在1800 h左右达到峰值5.71 × 103 Ω·cm2，此后逐渐降低，浸泡结束时低频阻抗模值约为2.81 × 103 Ω·cm2。这表明，在整个浸泡周期内CS-Zn15Al涂层的低频阻抗模值|Z|0.01 Hz均显著高于CS-Zn涂层。

根据上述腐蚀电位和低频阻抗模值的变化，可初步判断CS-Zn15Al涂层比CS-Zn涂层的防护性能更高。进一步从涂层截面形貌观察涂层的腐蚀情况，结果如图6和图7所示。从图6可以看出，CS-Zn涂层在浸泡期间发生了明显的腐蚀，部分基材表面的涂层已完全腐蚀，且涂层表面出现厚度约为300 μm的腐蚀产物层。对涂层截面进行元素面扫分析，结果表明涂层表层的腐蚀产物主要是锌的氧化物，而内层的腐蚀产物则主要有Zn、O和Cl元素。根据锌涂层常见腐蚀产物类型[25]，推断涂层表层的腐蚀产物以ZnO为主，而内层的腐蚀产物以Zn5(OH)8Cl2·H2O为主。与CS-Zn涂层相比，CS-Zn15Al涂层保持了较高的完整性，未出现局部完全腐蚀，腐蚀产物主要存在于涂层表面，腐蚀产物层较薄约为50 μm。元素分布结果表明，涂层内部的Zn、Al元素分布与喷涂态相差不大，表层腐蚀产物层主要由O元素与Zn元素组成，并含有少量Al元素及Cl元素。基于此可以推断，涂层表层腐蚀产物主要为Zn的腐蚀产物，Al的腐蚀产物较少。此外，在涂层内部也检测到少量的Cl元素，可能是浸泡后期腐蚀介质通过颗粒间隙或涂层孔隙渗透至基材。根据上述开路电位、低频阻抗模值以及涂层截面形貌与元素分布的结果可以推断，CS-Zn15Al涂层的腐蚀防护性能更高。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   浸泡4416 h后CS-Zn涂层界面处的形貌和元素分布

Fig.6   Cross-sectional morphologies of CS-Zn coating and corresponding elements distribution after 4416 h immersion


图7

新窗口打开| 下载原图ZIP| 生成PPT

图7   浸泡4416 h后CS-Zn15Al涂层界面处的形貌和元素分布

Fig.7   Cross-sectional morphologies of CS-Zn15Al coating and corresponding elements distribution after 4416 h immersion


2.3 涂层的腐蚀产物

上述截面处的元素分布结果表明，腐蚀产物元素的含量在厚度方向上不同，推测是腐蚀产物的类型和相对含量不同所致。为了进一步对此加以证实，分析两种涂层浸泡4416 h后其表层的腐蚀产物和去除表面产物后内层产物的XRD谱(图8)。从图8a可见，两种涂层的表层腐蚀产物种类基本相同，都有ZnO、Zn5(OH)8Cl2·H2O以及Zn5(CO3)2(OH)6等碱式锌盐。值得注意的是，CS-Zn15Al涂层的表层腐蚀产物中还有Zn6Al2(OH)16CO3·4H2O，但是没有Al2O3。Zn6Al2(OH)16CO3·4H2O是一种典型的层状双氢氧化物(Layered double hydroxides，LDH)，其结构通常由两层带正电荷的混合阳离子水滑石结构和中间的水合阴离子构成[26]。由于其特殊的结构以及对阴离子的选择性透过，在吸附、催化、医药以及腐蚀防护领域得到了应用[27]。目前关于Zn-Al LDH的形成机制，仍有较大的争议[28,29]，但是普遍认为其对腐蚀因子Cl-有特殊的屏蔽性能[30,31]，能大幅提高涂层的防护性能。

图8

新窗口打开| 下载原图ZIP| 生成PPT

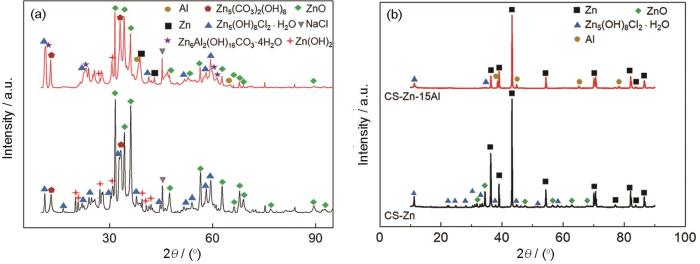

图8   浸泡4416 h后涂层腐蚀产物的物相分析

Fig.8   Phase composition characterization of outer (a) and inner (b) layer of corrosion products on of CS-Zn and CS-Zn15Al coating


通常认为，物相的相对含量与XRD谱中衍射峰的强度成正比。由此可以推断，CS-Zn涂层的主要腐蚀产物为ZnO和含量较低的Zn5(OH)8Cl2·H2O和Zn5(CO3)2(OH)6。与其相比，CS-Zn15Al涂层的表层腐蚀产物中的Zn5(OH)8Cl2·H2O和Zn5(CO3)2(OH)6的峰强都显著增强，表明这两种腐蚀产物的含量有所提高。进一步根据对分峰的拟合并结合K值法，可估算出不同腐蚀产物相对ZnO的含量。基于K值法，可得到各物质相对ZnO含量与峰强的对应关系为

IZnOIi=RZnORiwZnOwi

其中IZnO和Ii 分别为ZnO和特定产物i的最强峰面积，RZnO和Ri 分别为ZnO与特定产物i的R值。从ICDD库中可查询到，wZnO与wi 分别为ZnO与特定产物i的相对质量分数。

基于上式和分峰拟合结果，CS-Zn涂层腐蚀产物中ZnO的占比最高，Zn(OH)2、Zn5(OH)8Cl2·H2O以及Zn5(CO3)2(OH)6等腐蚀产物相对于ZnO的含量分别为27%，17%以及59%。同样，以ZnO的含量作为参考，CS-Zn15Al涂层表层腐蚀产物拟合计算结果显示Zn(OH)2、Zn5(OH)8Cl2H2O以及Zn5(CO3)2(OH)6相对ZnO的含量分别为13%，117%以及110%。由此可见，CS-Zn15Al涂层中的Al元素大幅度提高了Zn5(OH)8Cl2·H2O和Zn5(CO3)2(OH)6等腐蚀产物的质量分数，同时减少了ZnO的生成。内层产物的XRD物相检测分析结果，如图8b所示。可以看出，内层产物的物相种类和相对含量均与表层显著不同。CS-Zn涂层的内层腐蚀产物有Zn5(OH)8Cl2·H2O和ZnO，用绝热法计算其相对含量分别为wZnO = 46.2%，wZn5(OH)8Cl2⋅H2O = 53.8%；而在CS-Zn15Al涂层的内层，只检测到Zn5(OH)8Cl2·H2O。

分别观察涂层的表层和内层腐蚀产物的形貌，并分析特征位置的EDS能谱，其结果在图9中给出。图9表明，两种涂层的表层产物(图9a，b，e，f)均为球状堆积成的多孔腐蚀产物层，EDS结果表明两种涂层的表层产物主要含有Zn和O元素。结合上述XRD结果可以推断，该腐蚀产物为ZnO。观察到CS-Zn涂层的内层腐蚀产物的两种形貌：球状(图9c)和片状(图9d)。结合EDS和图8b中XRD谱，可以推断球状腐蚀产物为ZnO，而片状腐蚀产物为Zn5(OH)8Cl2·H2O。CS-Zn15Al涂层内层产物只有一种块状腐蚀产物。根据图8b的XRD谱和表3中的元素含量(4#，5#)，可推测这种块状腐蚀产物也是Zn5(OH)8Cl2·H2O。这表明，Al元素的添加不仅影响了涂层腐蚀产物的物相种类和含量，还使Zn5(OH)8Cl2·H2O由片状转变为排列更致密的块状。

图9

新窗口打开| 下载原图ZIP| 生成PPT

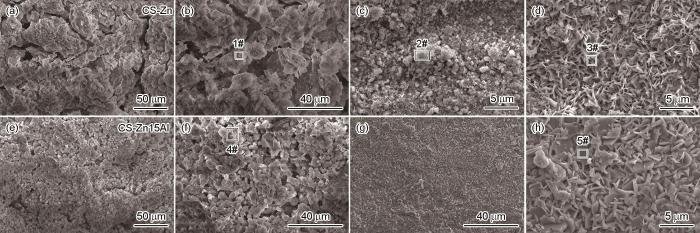

图9   浸泡后涂层的表层和内层腐蚀产物的形貌

Fig.9   SEM morphology of outer layer (a, b, e, f) and inner layer (c, d, g, h) of corrosion products


表3   不同位置对应元素EDS结果

Table 3  Chemical composition analysis of different positions by EDS (mass fraction, %)

Element1#2#3#4#5#
Zn63.268.164.660.762.2
O36.131.925.133.521.7
Cl0.7-10.33.415.4
Al---2.40.7

新窗口打开| 下载CSV


2.4 涂层的极化曲线

为了进一步验证上述腐蚀产物的类型和含量对涂层防护性能的影响，分别测试浸泡1 h，17，184及184 d去除表层产物后的动电位极化曲线，结果如图10所示。极化曲线拟合结果，如图11所示。从图10a可见，与CS-Zn涂层相比，浸泡1 h 的 CS-Zn15Al涂层具有更高的腐蚀电流密度(Icorr = 2.45 × 10-6 A·cm-2)和更低的腐蚀电位(Ecorr = -1.16 V)。这表明，在浸泡初期CS-Zn15Al涂层的腐蚀倾向和腐蚀速率更高。随着浸泡时间增加到17 d，CS-Zn15Al涂层的Ecorr大幅度升高到-0.97 V，Icorr小幅下降到2.24 × 10-6 A·cm-2；而CS-Zn涂层的Ecorr也小幅升高，由-1.13 V(1 h)升高到-1.07 V(17 d)，但是Icorr升高的幅度较大，由1.61 × 10-6 A·cm-2升高到2.49 × 10-5 A·cm-2。随着浸泡时间进一步延长到184 d，CS-Zn涂层的Ecorr进一步升高到-1.04 V，Icorr升高到2.15 × 10-4 A·cm-2；而CS-Zn15Al涂层的Ecorr基本上保持不变，为-0.99 V，Icorr升高到4.38 × 10-5 A·cm-2。上述结果表明，除了在浸泡初期CS-Zn15Al涂层的腐蚀电流密度较高外，在其余浸泡时间CS-Zn15Al涂层都具有更高的腐蚀电位和更低的腐蚀电流密度。可以推测，涂层在浸泡初期生成了保护性腐蚀产物层，提高了CS-Zn15Al涂层的耐蚀性能。这也与上述浸泡试验后对涂层截面的观察结果一致。

图10

新窗口打开| 下载原图ZIP| 生成PPT

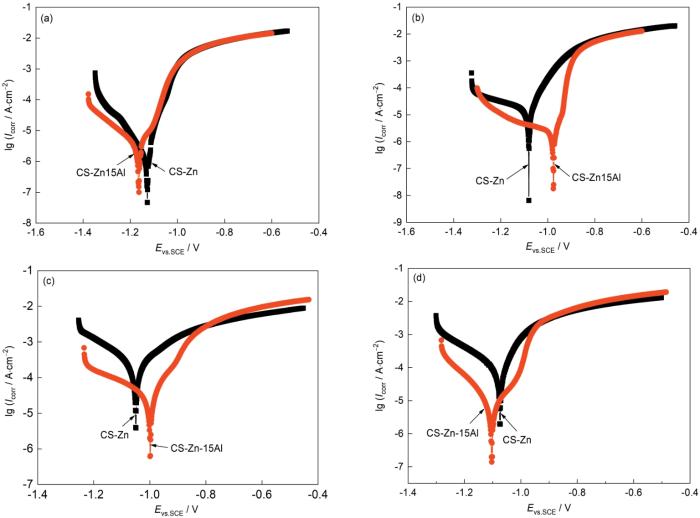

图10   浸泡不同时间和表层产物去除后涂层的极化曲线

Fig.10   Potentiodynamic polarization curves of CS-Zn and CS-Zn15Al coatings at different immersion time (a) 1 h, (b) 17 d, (c) 184 d, and (d) after the removal of surface corrosion products


图11

新窗口打开| 下载原图ZIP| 生成PPT

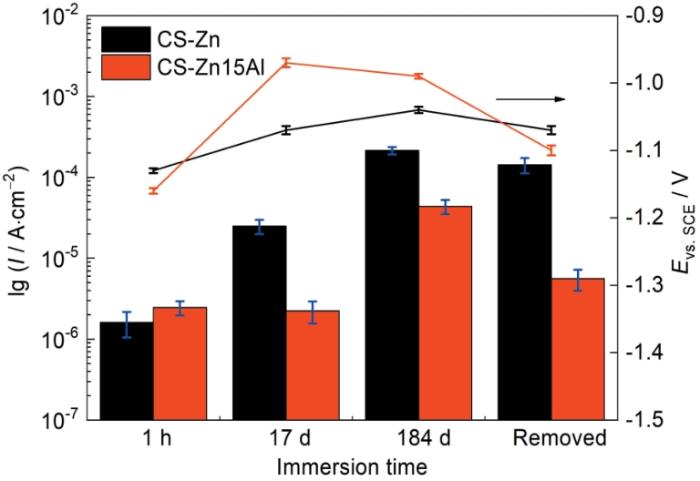

图11   不同浸泡时间极化曲线的腐蚀电流密度与腐蚀电位

Fig.11   The evolution of the fitted results for the measured potentiodynamic polarization curves at different immersion times


为了证实上述腐蚀产物层对涂层的保护作用，测试了去除表层腐蚀产物后涂层的动电位极化曲线，结果如图10d所示。可以看出，将表层产物去除后CS-Zn的腐蚀电流密度小幅度下降到1.43 × 10-4 A·cm-2，腐蚀电位也负移到-1.07 V；而CS-Zn15Al涂层的腐蚀电流密度大幅度下降到5.59 × 10-6 A·cm-2，比去除产物前下降了1个数量级，而腐蚀电位也下降到-1.10 V。两种涂层的表层腐蚀产物层去除后其腐蚀速率都更低。根据上述截面元素分布和XRD谱的结果，ZnO腐蚀产物主要分布在表层产物中，而内层腐蚀产物以Zn5(OH)8Cl2·H2O为主。由此可以推断，ZnO作为腐蚀产物提高了涂层的腐蚀速率。Prosek[32,33]等也认为，ZnO作为半导体材料其导电性较好，降低ZnO的含量有助于降低阴极氧还原反应，提高涂层的耐蚀性能。同时，表层产物去除后CS-Zn15Al涂层的腐蚀电位低于CS-Zn涂层，表明腐蚀产物层覆盖下的涂层仍具有较强的阴极保护作用，更低的腐蚀电流密度意味着其腐蚀速率更低。结合图8b中的XRD谱和图9内层腐蚀产物形貌分析结果，可推测Zn5(OH)8Cl2·H2O作为腐蚀产物降低了涂层的腐蚀速率和提高了涂层的耐蚀性能。片状结构的Zn5(OH)8Cl2·H2O是一种典型的保护性腐蚀产物，能延长腐蚀介质的渗透路径，提高涂层的耐蚀性能[34,35]。

3 涂层的腐蚀行为

为了进一步分析两种涂层在NaCl溶液中的腐蚀行为，拟合分析不同浸泡时间的EIS结果，结果如图12和图13所示。选用的拟合等效电路，如图14所示，其中Rs为溶液电阻，Rc和Qc分别为涂层阻抗和电容，Rct为电荷转移电阻，Qdl为双电层电容，W为Warburg阻抗，RFe和CFe为与基材腐蚀相关产物的阻抗和电容。图12表明，CS-Zn涂层的容抗弧半径随着浸泡时间的增加呈现先增大后减小的趋势。对阻抗谱拟合分析的结果表明，CS-Zn涂层初始(1 h)等效电路为R(QR)(QR)(图14a)，随后迅速转变为R(Q(R(QR)))(图14b)。其原因是，在浸泡初期表层没有腐蚀产物，腐蚀介质均匀到达涂层表面，等效电路为R(QR)(QR)；而由于Zn电化学活性高腐蚀较快，在涂层表面迅速生成腐蚀产物，使腐蚀介质的渗透受阻，腐蚀介质与Zn涂层的接触转变为非均匀接触，于是等效电路转变为R(Q(R(QR)))。随着腐蚀的进行多孔腐蚀产物ZnO的含量逐渐提高，腐蚀产物的屏蔽作用被破坏，则浸泡1440 h后等效电路转变为R(QR)(QR)。浸泡时间达2400 h后出现第三个时间常数，对应的等效电路为R(Q(R(QR)(QR)))(图14c)，并在随后的浸泡过程中不变。第三个时间常数的出现意味着，腐蚀介质渗透到基材，基材开始参与腐蚀反应。结合涂层截面形貌和电化学阻抗谱可以判断，CS-Zn涂层对腐蚀介质的屏蔽时间为2400 h。

图12

新窗口打开| 下载原图ZIP| 生成PPT

图12   CS-Zn和CS-Zn15Al涂层的Nyquist图随浸泡时间的变化

Fig.12   Evolution of the Nyquist plots of CS-Zn (a) and CS-Zn15Al (b) with different immersion times


图13

新窗口打开| 下载原图ZIP| 生成PPT

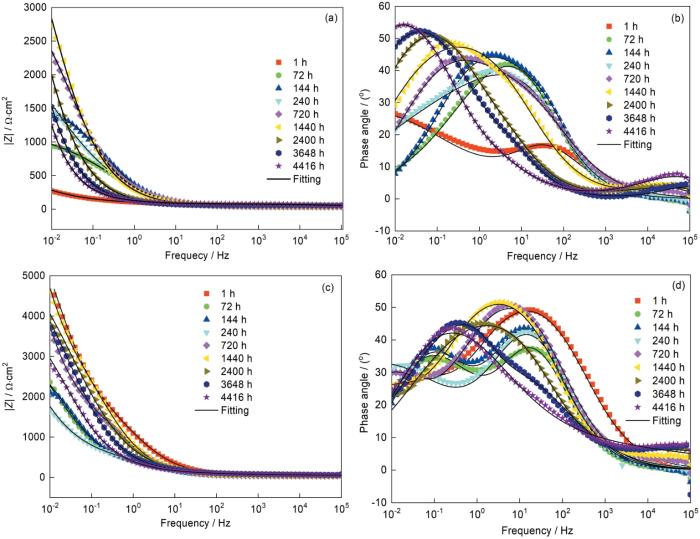

图13   CS-Zn和CS-Zn15Al涂层的Bode图和相位角随浸泡时间的变化

Fig.13   Evolution of Bode plots and phase angle of CS-Zn (a, b) and CS-Zn15Al (c, d) with different immersion times


图14

新窗口打开| 下载原图ZIP| 生成PPT

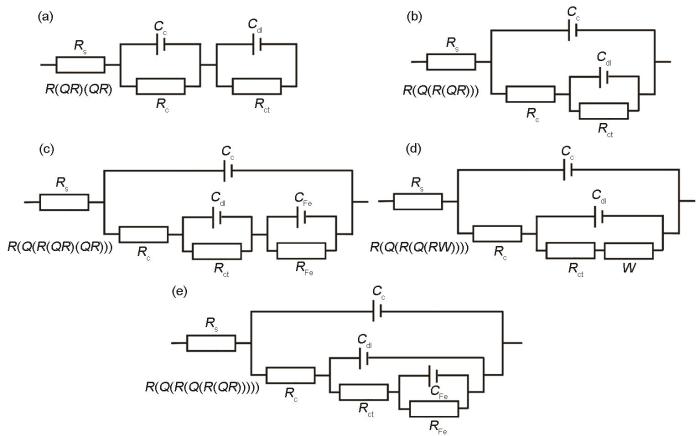

图14   等效电路示意图

Fig.14   The equivalent circuits used to fit the EIS experimental data obtained at different exposure times (a) initial corrosion stage (b) corrosion stage with corrosion products (c) final corrosion stage for CS-Zn (d) corrosion stage with Warburg impedance (e) final corrosion stage for CS-Zn15Al


在整个浸泡期间CS-Zn15Al涂层的容抗弧半径的变化趋势为：减小-增大-再减小。对阻抗谱的拟合分析发现，在浸泡初期的1~240 h等效电路均为R(QR)(QR)，表明腐蚀介质均匀接触CS-Zn15Al涂层表面，因为涂层中的Al相氧化膜提高了涂层耐蚀性，减少了腐蚀产物的生成，对腐蚀介质渗透的屏蔽作用较小。浸泡时间延长到240~2400 h，等效电路转变为R(Q(R(Q(RW))))(图14d)，等效电路则由串联转变为并联且出现了Warburg阻抗，表明腐蚀反应由电荷转移控制转变为物质传输控制，腐蚀产物对腐蚀介质的传输有较强的限制，屏蔽作用效果显著。根据腐蚀产物的物相种类和相对含量结果(图8)，产物层中的Zn-Al LDH和Zn5(OH)8Cl2·H2O能大幅度提高产物层的屏蔽作用。随着浸泡时间增加到2400~4416 h，等效电路转变为R(Q(R(QR)))，因为随着ZnO腐蚀产物的增多腐蚀产物层的致密性被破坏，增加了腐蚀介质的传输通道，使Warburg阻抗消失。浸泡时间增加到4416 h等效电路转变为R(Q(R(Q(R(QR)))))，出现了第三个时间常数，表明腐蚀介质渗透至基材和基材开始参与腐蚀反应。

CS-Zn和CS-Zn15Al涂层等效电路的拟合结果，分别列于表4和表5。结果表明，CS-Zn涂层的阻抗Rc呈先增大后减小的趋势。其原因是，浸泡前期腐蚀产物快速生成限制了腐蚀介质的渗透，表现为涂层阻抗增大；而随着浸泡时间的增加多孔状ZnO腐蚀产物的含量提高，腐蚀介质的渗透通道的增多降低了涂层的阻抗。CS-Zn涂层的电荷转移电阻Rct也呈增大后减小的趋势，因为在浸泡初期涂层表面腐蚀产物的钝化作用[24]增大了电荷转移电阻；而随着腐蚀反应的进行ZnO的含量不断提高，其半导体性质提高了产物层的导电性和界面处锌的反应活性，加快了腐蚀的进行，表现为Rct减小。

表4   CS-Zn涂层不同时间点的阻抗谱拟合结果

Table 4  Fitting results of CS-Zn during the immersion

t/ hRs/ Ω·cm2CPE1 / S·s n ·cm-2n1Rc/ Ω·cm2CPE2 / S·s n ·cm-2n2Rct/ Ω·cm2CPE3n3RFe/ Ω·cm2ChiSq
13.41.37 × 10-20.42272.38.34 × 10-40.6943.1---8.16 × 10-4
723.57.54 × 10-40.4111353.38 × 10-40.7827.4---3.80 × 10-4
1443.66.44 × 10-40.6114692.20 × 10-40.8396.3---3.63 × 10-4
2403.81.13 × 10-30.3920122.92 × 10-40.76402.2---4.17 × 10-4
7203.52.64 × 10-40.8125509.46 × 10-40.581033---2.55 × 10-4
14404.11.23 × 10-50.6233035.37 × 10-40.86751.5---5.35 × 10-4
24004.82.53 × 10-30.6929543.68 × 10-30.72291.77.68 × 10-60.799.251.09 × 10-4
36484.72.76 × 10-30.7121981.53 × 10-30.7882.33.59 × 10-60.7713.931.23 × 10-4
44164.86.10 × 10-30.7414576.17 × 10-30.5745.12.33 × 10-50.5929.35.60 × 10-5

新窗口打开| 下载CSV


表5   CS-Zn15Al涂层不同时间点阻抗谱的拟合数据

Table 5  Fitting results of CS-Zn15Al during the immersion

t/ hRs/ Ω·cm2CPE1 / S·s n ·cm-2n1Rc/ Ω·cm2CPE2 / S·s n ·cm-2n2Rct/ Ω·cm2WCPE3 / S·s n ·cm-2n3RFe/ Ω·cm2ChiSq
13.42.12 × 10-40.6814079.55 × 10-40.656552----9.32 × 10-4
724.61.97 × 10-40.77321.51.48 × 10-30.623405----3.95 × 10-4
1443.32.73 × 10-40.75452.61.49 × 10-30.712614----5.63 × 10-4
2403.72.52 × 10-40.75439.62.54 × 10-30.6515472.5 × 10-3---5.08 × 10-4
7203.92.86 × 10-40.6921702.09 × 10-30.6910301.7 × 10-3---6.81 × 10-4
14404.11.32 × 10-40.5814201.76 × 10-40.7533571.5 × 10-3---8.70 × 10-5
24004.12.07 × 10-40.42361.52.91 × 10-40.666165----5.19 × 10-4
36484.75.40 × 10-40.56680.31.37 × 10-40.915290----5.19 × 10-4
44163.94.98 × 10-40.59389.23.11 × 10-40.824511-1.90 × 10-40.4143.82.28 × 10-4

新窗口打开| 下载CSV


CS-Zn15Al涂层的Rc先增大后减小，因为涂层的阻抗主要受腐蚀产物的影响。在浸泡初期腐蚀产物较少，涂层的阻抗偏低；随着腐蚀产物的增多尤其是保护性腐蚀产物的生成，阻抗逐渐增大；而随着腐蚀产物ZnO的进一步增加表层腐蚀产物的致密性被破坏，形成开裂/多孔状的产物层，使腐蚀介质更容易渗透，表现为涂层的阻抗降低。在浸泡周期内电荷转移电阻Rct呈先减小后增大再减小的趋势，因为涂层中的Al在空气中生成一层氧化膜[20]，在浸泡初期Al相表面的氧化膜作为绝缘层增大了涂层的电荷转移电阻；而随着浸泡时间的增加氧化膜逐渐活化溶解，Rct在浸泡初期呈下降趋势；而随着腐蚀产物的不断增加其钝化作用增加，电荷转移电阻逐渐增大；随着浸泡时间的增加腐蚀产物中ZnO的量增多，其半导体属性降低了电荷转移电阻。与CS-Zn的拟合结果对比，CS-Zn15Al涂层的阻抗Rc更低，因为其腐蚀产物层较薄，约为CS-Zn涂层的1/4；而CS-Zn15Al涂层的电荷转移电阻更高，因为涂层中保护性腐蚀产物的相对质量分数更高，且ZnO的含量更少，产物的钝化作用更显著。

4 结论

(1) CS-Zn涂层的腐蚀是一个加速过程，随着浸泡时间的增加腐蚀速率提高；CS-Zn表层的主要腐蚀产物是ZnO，内层的主要腐蚀产物是Zn5(OH)8Cl2·H2O和ZnO，腐蚀产物ZnO的半导体性质加速涂层的腐蚀反应。

(2) Al元素的添加改变了涂层腐蚀产物的物相种类及相对含量，促进了保护性腐蚀产物Zn5(OH)8Cl2·H2O和Zn-Al LDH的生成并抑制了ZnO的生成；Al的添加引起内层腐蚀产物Zn5(OH)8Cl2·H2O由片状转变为块状，使涂层对腐蚀介质的屏蔽作用显著提高。

(3) Al元素的添加不仅降低了涂层的腐蚀电位使涂层具有更高的耐腐蚀倾向而增强了涂层阴极保护作用，还促进了保护性腐蚀产物的生成，降低涂层腐蚀电流密度，延长了涂层使用寿命，实现涂层防护性能和耐久性能的协同提高。

(4) 可从调控腐蚀产物的角度设计冷喷涂Zn合金涂层，通过成分设计减少ZnO腐蚀产物的生成，调控Zn5(OH)8Cl2·H2O和Zn-Al LDH等保护性腐蚀产物的生长以提高涂层的耐蚀性能。
