GH907，是在Fe-Ni-Co基中加入Al、Ti和Nb等元素制备的沉淀硬化型高温合金。这种合金在650℃具有较低的热膨胀系数和恒弹性模量、较高的抗张强度和持久强度及良好的疲劳性能，常用于制造航空发动机涡轮机匣、封严环以及涡轮外环等零部件以精确控制涡轮直径与外环之间的间隙，对提高燃油效率和改善发动机的性能有极为重要的作用[1~4]。但是，用于制造机匣的大量GH907合金锻环超声检测不合格。郭鸿镇等[5]认为，GH907合金锻环超声检测不合格的原因，是其组织中出现了不均匀粗晶。优化锻造温度、变形程度和热处理制度或在中等变形程度后进行直接时效，可得到较细的晶粒组织。张华[6]控制锻轧温度和变形量改善了晶粒度，制备出综合性能优良的GH907合金锻环。唐晓辉等[7]研究发现，组织不均匀和局部粗大晶粒是GH907合金锻环超声检测结果异常的主要原因，调整加热温度和终锻变形量并采用软包套技术保证终锻温度，提高锻环组织的均匀性。杨良会等[8]认为，GH907合金锻环出现混晶而使超声检测不合格，控制原材料和改进锻造及热处理工艺可在大尺寸锻环中得到晶粒度均匀的组织。Chen[9]和Yao[10]分别建立了GH907合金和GH909合金的热变形本构方程和不同应变下的热加工图，选择高温小变形的工艺参数可得到较为均匀的组织。综上所述，GH907合金锻环超声检测不合格是晶粒尺寸不均匀和粗晶所致，优化锻造工艺可提高锻环的组织不均匀性。但是，改进工艺后的大型GH907合金锻环仍存在超声检测不合格的问题。为了揭示GH907合金锻环超声检测不合格的深层原因，本文用超声检测和组织分析手段，量化研究锻环组织对超声衰减的影响。
1 对锻环超声检测不合格的解析
用于超声检测的GH907合金锻环尺寸为ϕ576 mm × ϕ472 mm × 160 mm(外径 × 内径 × 高度，即径向厚度为52 mm，轴向高度为160 mm)，主要化学成分列于表1。该锻环的标准热处理制度为“980℃ × 1 h，AC + 775℃ × 12 h，以55℃/h FC至620℃ × 8 h，AC”。
表1 GH907合金的化学成分
Table 1
| C | Ni | Cr | Co | Ti | Nb + Ta | Si | Fe |
|---|---|---|---|---|---|---|---|
| 0.028 | 37.78 | 0.058 | 14.02 | 1.65 | 4.91 | 0.29 | Bal. |

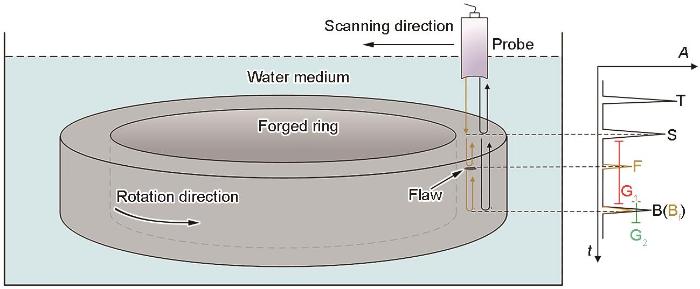

锻环超声检测示意图在图1中给出。将锻环水平浸没于超声检测水槽中，用水浸聚焦探头(频率为5 MHz，晶片直径为19 mm，焦距为152 mm)，调整探头使其垂直于锻环端面并使焦点位于锻环的上表面。探头发射脉冲波T以水中声速向锻环传播，一部分声波到达锻环上表面时反射回来形成界面波S，另一部分继续在锻环中传播，经锻环底面反射形成底波B。若锻环内有缺陷就会反射形成缺陷波F，缺陷外的声波继续传至锻环底面后反射形成底波Bf，此时底波的幅值Bf < B。图1中右侧A扫描波形图的纵坐标代表反射波的幅度A，横坐标代表超声波的传播时间t。以约1 mm的径向和周向上的扫查步长对锻环端面进行扫查，得到n × m个A扫描信号数据集。对各A扫波形设置两个时间闸门，闸门G1用于监测锻环内即界面波S和底波B之间是否存在缺陷波信号F，闸门G2用于监测底波B，最后使用成像软件处理得到锻环内缺陷成像图和底波成像图。因为锻环的厚度不变，若组织均匀一致，则各扫查点的底波幅值B基本一致。如果工件内有与工件表面平行的缺陷，缺陷波的高度与缺陷大小呈正相关，底波的高度会下降甚至消失；如果工件内有某些倾斜的或小而密集的缺陷，则其缺陷反射波很低且底波也会下降甚至消失。因此，只采用闸门G1的缺陷成像则导致倾斜性缺陷的漏检，故还需采用闸门G2的底波成像以防止漏检。
图1
图1
GH907合金锻环的水浸超声检测模型和A扫描波形示意图
Fig.1
Inspection model and A-scan waveform diagram of GH907 alloy forged ring with immersion ultrasonic testing
图2
图2
典型不合格GH907合金锻环的超声扫查结果
Fig.2
Ultrasonic scanning results of GH907 alloy forged ring (a) defect amplitude imaging; (b) bottom wave amplitude imaging; (c) location amplitude distribution curve
式中Bmin为底波幅值矩阵B(n × m)中的最小值，Bmax为B(n × m)中的最大值。
使用Matlab软件对图2b上路径Path1和Path2的各像素按图中色阶图所示幅值画出从内径到外径方向上的底波幅值分布曲线，如图2c所示。图中的Ideal曲线是假设锻环组织是理想的完全均匀的组织且不考虑超声侧壁干涉，那么理论上锻环径向各处的底波幅值应该相同，由此可知其底波幅值分布的理想曲线是图2c所示的蓝色虚线平台状分布曲线。目前锻环各径向的底波幅值分布情况呈现出不同的凹度，即存在不同程度的底波损失。底波损失较大意味着该处对超声声能的透声性较差，如果此处有缺陷，将严重影响对缺陷尺寸的测量和判定，所以会对底波损失做一定的要求。此锻环的底波幅值最高处为97%，最低处为6.25%，其底波损失Δ为23.8 dB，超过规定要求值，因此判定此锻环的超声检测为不合格。
底波幅值矩阵中各扫描点的幅值B可表示为
式中P0 为工件上表面处的声压，T1 为水-工件界面的透射率，T2 为工件-水界面的透射率，RB 为工件-水界面的反射率，α为工件中的衰减系数，x为工件的厚度。
由于衰减系数α与微观组织有关，可根据依次降低的工件底面反射回波幅值计算衰减系数
式中a、b为底波的反射次数，b > a；Ba 和Bb 为第a、b次底波的幅值，x为工件的厚度。
2 实验方法
为了根据微观组织的变化找出造成底波损失超标的原因，对锻环进行解剖分析。先选取锻环超声检测成像图中底波衰减较严重的典型区域，截取该区域对应锻环位置上的纵截面长方形板状试样，进行低倍组织检验和超声衰减检测；再在低倍组织检验后将板状试样切成小块进行金相和扫描电镜观察并测量超声衰减系数。

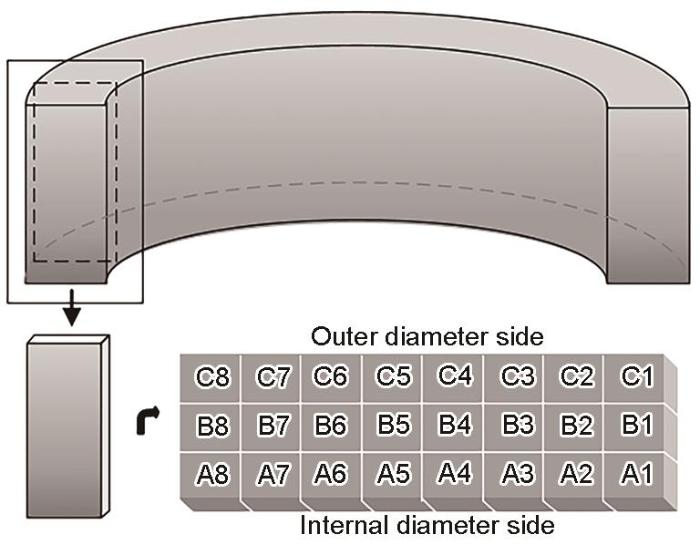

试样的切割方法和编号方式如图3所示。用线切割沿着与轴线平行的断面将锻环切开，然后在断面侧切下15 mm厚的长方形板状试样，经磨床打磨后用硫酸铜溶液(硫酸铜30 g，盐酸100 mL，硫酸6 mL)腐蚀9 min，清洗烘干后观察其低倍组织。从垂直于板厚方向对板状试样进行超声衰减检测，观察底波损失。再将长方形板状试样切成24个尺寸为20 mm × 16 mm × 15 mm的小块试样，分别进行机械研磨和抛光，用氯化铜溶液(氯化铜5 g，盐酸100 mL，酒精100 mL)腐蚀30 s，再用无水乙醇清洗并风干后，用Axio Observer Z1光学显微镜和Gemini SEM 460型场发射扫描电镜(SEM)观察其显微组织。最后将水浸探头聚焦在各小块试样表面，使声波在试块上下表面来回反射，在示波屏上出现多次底波，根据
图3
图3
试样的切取方式和编号示意图
Fig.3
Schematic diagram of specimen cutting and numbering for block samples
3 结果和讨论

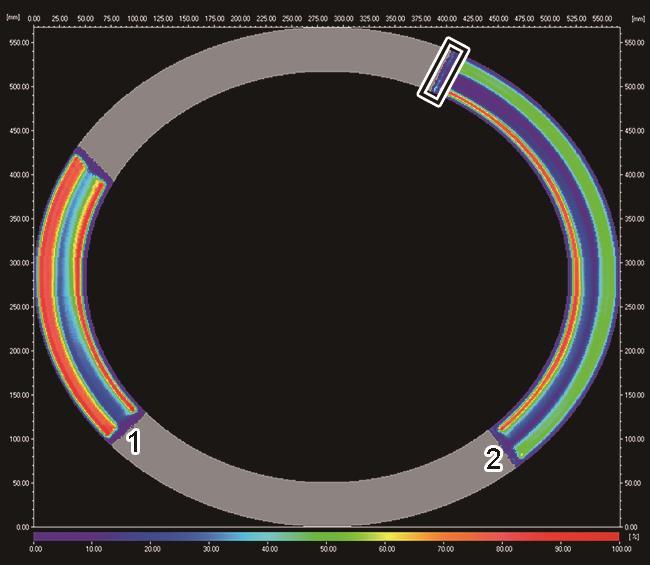

图4给出了同一批次两个GH907合金锻环力学性能试验余料试样的底波幅值成像结果。超声检测结果表明，这批次的锻环都是靠近内径侧和外径侧底波较高，而位于厚度中心部位的蓝色区域底波损失严重，蓝色区的宽度为7~18 mm。
图4
图4
GH907合金锻环试样的底波幅值成像
Fig.4
Bottom wave amplitude imaging of GH907 alloy forged ring test block
3.1 超声衰减与低倍组织关系
图5
图5
GH907合金试块的纵截面低倍组织
Fig.5
Macrostructures of the longitudinal section of GH907 alloy test block

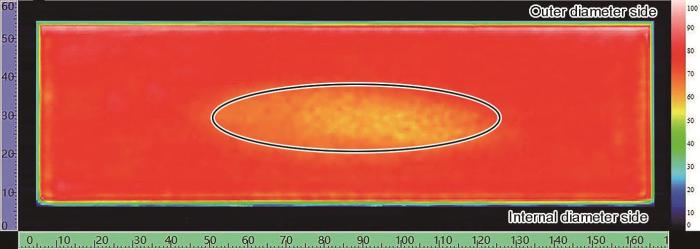

图6
图6
GH907合金试块的纵截面底波幅值成像
Fig.6
GH907 alloy test block longitudinal section of bottom wave amplitude imaging
3.2 超声衰减与晶粒尺寸及其分布的关系
为了分析黑晶区与非黑晶区的组织差异，将长方形板状试样切成小块试样进行高倍组织观察，各试样的编号如图5所示。图7分别给出了非黑晶区(小块试样A1、C1、C4)和黑晶区(B4、B5、B6)所对应的金相照片。在每个小块试样上选取3个视场，使用SISC-IAS软件测量其晶粒尺寸。结果表明，非黑晶区的晶粒尺寸为35.1~54.3 μm，而黑晶区的晶粒尺寸为49.6~70.3 μm，非黑晶区的晶粒尺寸在总体上比黑晶区的小。由于锻环的环轧工艺特点，锻环的边缘区域与轧辊直接接触而使其等效应变较大，发生动态再结晶较早而使内外径侧和上下端面侧的晶粒尺寸较小；而锻环中心区域因变形较小而易发生不完全再结晶，使该区域的晶粒尺寸较大。伍全[13]和Cisneros[14]模拟锻环的成形过程，得到的锻环等效应变和晶粒尺寸的分布与本文得到的实际组织也有较好的吻合度。
图7
图7
非黑晶区和黑晶区的金相照片
Fig.7
Microstructures of non-black grain area and black grain area (a) A1; (b) C1; (c) C4; (d) B4； (e) B5； (f) B6
图8
图8
衰减系数与晶粒尺寸的关系
Fig.8
Relationship between attenuation coefficients and average grain diameter of blocks in non-black grain area
测得内径侧8个小块试样A1-A8的平均晶粒尺寸
式中U为不均匀系数，n为试样的个数，di 为第i个试样的晶粒尺寸，
根据
图9
图9
晶粒尺寸及其分布均匀性对超声衰减的影响
Fig.9
Effect of grain size and uniformity of distribution on ultrasonic attenuation
3.3 超声衰减与析出相的关系
由图7可知，除晶粒尺寸不同外，非黑晶区与黑晶区的析出相也有明显的不同。非黑晶区中析出相的数量较少且呈弥散分布；而黑晶区析出相的数量明显较多，且在部分区域的晶内呈密集分布。
图10
图10
GH907合金中非黑晶区和黑晶区显微组织的SEM照片
Fig.10
SEM images of microstructures of GH907 alloy (a) non-black grain area; (b) black grain area
大多数高温合金中的Laves相被认为是不可取的，针状(片状) Laves相往往是裂纹形核点和扩展的通道，从而使高温合金的持久强度和室温塑性降低[4]。而GH907合金中沿晶界连续分布的粒状Laves相能阻止裂纹扩展，从而使合金的持久寿命提高，还能钉扎晶粒防止其过分长大。ε相的形态比较复杂，在不同方向观察其形态不同，呈针(片)状在晶界和晶内析出。在晶界析出的ε相能强化晶界，均匀分布在晶内密度高且细小的ε相能减小位错塞积群的长度而阻止裂纹扩展，从而提高合金的塑性和持久性能。适当的ε相，是提高合金缺口敏感性的关键组织。但是晶内析出大量呈魏氏组织形貌的ε相将使合金脆化和性能显著降低[22~26]。为了定量地比较非黑晶区与黑晶区ε相数量的差异，测量和统计了ε相在视场中的面积占比。结果表明，非黑晶区视场中ε相面积的占比为7.2%~9.8%，黑晶区视场中ε相面积的占比为36.6%~44.9%，可见黑晶区中ε相的数量约为非黑晶区的5倍。
为了探究GH907合金中ε相对超声衰减的影响，测得某一试样黑晶区的衰减系数为0.170 dB/mm。对其进行固溶处理(980℃ × 1 h，AC)将已析出的ε相重新固溶到基体中，继而对比固溶前后试样的超声衰减系数。对固溶处理前后的试样进行低倍组织、金相组织和扫描电镜观察并拍摄照片，结果如图11所示。可以看出，固溶处理后的试样其低倍组织未发现黑晶区，晶粒尺寸由固溶前的54.2 μm变为56.3 μm，晶粒没有明显长大，晶界上的Laves相数量没有明显差异，晶内的针(片)状ε相基本上溶解了。这表明，GH907合金的低倍组织出现黑晶区是大量ε相在硫酸铜溶液中长时间腐蚀后脱落所致。这时测得试样的衰减系数为0.122 dB/mm，固溶处理前后试样的衰减系数相差0.048 dB/mm，即：ε相的大量析出使超声衰减增大近40%，是不可忽视的。由此可见，ε相的大量析出，也是造成GH907合金锻环超声检测不合格的另一个重要原因。
图11
图11
GH907合金固溶处理前后的组织
Fig.11
Structure of GH907 alloy before and after solution treatment (a) Macrostructures before solution treatment; (b) Microstructures before solution treatment; (c) SEM images before solution treatment; (d) Macrostructures after solution treatment; (e) Microstructures after solution treatment; (f) SEM images after solution treatment
4 结论
(1) GH907合金锻环超声底波成像图中衰减较大的区域与锻环中心区域的黑晶区在形态上有很好的对应性。
(2) GH907合金黑晶区的晶粒尺寸比非黑晶区的大并有大量呈魏氏组织形貌的ε相，ε相的面积分数约为非黑晶区的5倍。黑晶区的出现，是大量ε相在硫酸铜溶液中长时间腐蚀脱落所致。
(3) 试样的超声衰减系数随着晶粒尺寸的增大而增大，晶内析出的大量呈魏氏组织形貌的ε相使超声衰减增大近40%。晶粒尺寸不均匀和ε相的大量析出是GH907合金锻环超声检测不合格的原因。
(4) 除了优化锻造工艺能得到均匀的细晶组织，还应降低呈魏氏组织形貌的ε相的过量析出。
