有机硅油改性水性酚醛的制备及其性能
1.
2.
3.
Preparation and Properties of Aqueous Phenolic Resin Modified by Organosilicone Oil
1.
2.
3.
通讯作者: 杨进,副研究员,yangjin@scut.edu.cn,研究方向为高性能树脂合成
收稿日期: 2020-10-10 修回日期: 2020-11-26 网络出版日期: 2021-10-12
基金资助: |
|
Corresponding authors: YANG Jin, Tel:
Received: 2020-10-10 Revised: 2020-11-26 Online: 2021-10-12
作者简介 About authors
鄢俊,男,1995年生,硕士生
以烯丙基聚氧化乙烯醚(PEO)和烯丙基缩水甘油醚(AGE)为原料,进行硅氢加成反应对有机硅油进行接枝改性,使其在水中具有分散性并引入了具有反应活性的环氧基团。使用红外光谱(FT-IR)和核磁共振氢谱(1H-NMR)表征其结构,用示差扫描量热分析(DSC)和热重分析(TGA)表征改性硅油与水性酚醛树脂共混的稳定性和耐热性能。将有机硅改性酚醛树脂应用于机油滤纸,用扫描电镜(SEM)分析其微观形貌并探究其力学性能、耐油和耐高温性能。结果表明,PEO与AGE的摩尔比为3:1时共接枝有机硅在水中具有良好的分散性能,以5%的质量比与水性酚醛树脂共混复配后形成三维网络结构,具有良好的共混稳定性。通过浸渍增强的机油滤纸,其力学性能均有较大的提高。经过高温机油浸泡后的滤纸保持较高的力学性能,其挺度保持率、耐破度保持率和抗张强度保持率分别为55%、63%和87%。
关键词:
Silicone oil was grafted and modified with allyl polyoxyethylene ether (PEO) and allyl glycidyl ether (AGE) via hydrosilylation reactions to enhance the dispersibility in water of the silicone oil, while proper amount of reactive epoxy groups were introduced in order to prepare aqueous phenolic resin. The structures, as well as the stability and heat resistance of the blends of modified silicone oil and aqueous phenolic resin were characterized by FT-IR, 1H-NMR, differential scanning calorimetry (DSC) and thermogravimetric analysis (TGA) respectively. In addition, silicone-modified phenolic resin was applied to oil filter paper, of which the micro-morphology, mechanical properties, oil resistance and high temperature resistance were examined. The results show that after being co-grafted with PEO and AGE (3:1 in molar ratio) the silicone has good dispersibility in water, and then, the bland complex of aqueous phenolic resin with 5% (mass fraction) of the co-grafted silicone can forms a three-dimensional network structure with good stability. After being reinforced through impregnation of the above bland complex, the oil filter paper presents greatly enhanced mechanical properties. What is more, the reinforced oil filter paper shows high retention rate of mechanical properties even after soaking in high temperature oil, namely, retention rate of 55%, 63%, and 87% for stiffness, burst strength and tensile strength respectively.
Keywords:
本文引用格式
鄢俊, 杨进, 王涛, 徐桂龙, 李朝晖.
YAN Jun, YANG Jin, WANG Tao, XU Guilong, LI Zhaohui.
汽车行业的飞速发展对发动机滤清器的机油滤纸和燃油滤纸的性能提出了更高的要求,对所用增强树脂的性能也提出了越来越高的要求[1~5]。大多数造纸厂采用敞开式走纸工艺,避免使用有机溶剂。目前大多用水性酚醛树脂进行增强处理,但是水溶性酚醛的分子量小且脆性大[6,7],使滤纸的强度和韧性不足而需要增韧改性[8,9]。有机硅树脂具有柔性的Si—O长链结构,可用于对水溶性酚醛水溶性酚醛增强增韧改性。但是,有机硅树脂具有疏水性,一般不溶于大多数极性溶剂和水且难以与水性酚醛共混[10~12]。为了提高有机硅树脂在水中的分散性,用烯丙基缩水甘油醚(AGE)和烯丙基聚氧化乙烯醚(PEO)接枝改性有机硅油以引入亲水性的化学结构,制备出水溶性或水分散性的改性有机硅。同时,引入的反应性环氧基团可进一步与水性酚醛树脂(PF)进行化学结合,使增强树脂的共混相容性提高。将共混树脂用于制备机油滤纸,可改善其力学性能、提高其耐热性和耐油性[13,14]。本文以烯丙基聚氧化乙烯醚(PEO)和烯丙基缩水甘油醚(AGE)为原料进行硅氢加成反应对有机硅油进行接枝改性,使其在水中具有分散性。将有机硅改性酚醛树脂应用于机油滤纸,分析其微观形貌并探究其力学性能、耐油和耐高温性能。
1 实验方法
1.1 实验用材料
含氢硅油,含氢量为1.0,黏度为80~90 mm2/s;氯铂酸异丙醇溶液,质量浓度为2%;甲苯,分析纯(AR);对苯二酚,分析纯(AR);烯丙基缩水甘油醚(AGE),质量浓度为99%;烯丙基聚氧化乙烯醚,分子量750(PEO),分析纯(AR);盐酸,质量浓度36%;水性酚醛(PF),固含量为20%。
1.2 实验工艺方法

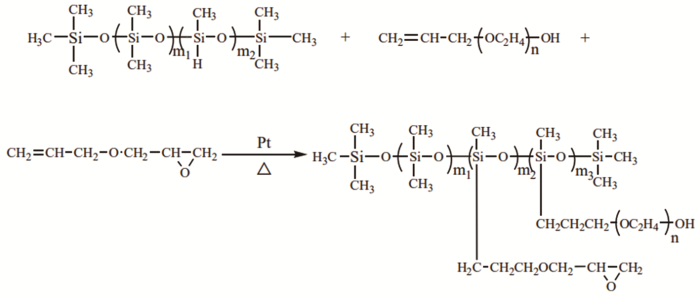

PEO与AGE的吸电子和推电子效应影响双键活性的影响双键电子云在硅氢加成时对氯铂酸的配位作用,因此采用分步加料法。先加入反应活性较低的PEO,进而降低温度加入较高活性的AGE。将亲水性的聚氧化乙烯结构和反应性的环氧基团共接枝在有机硅油主链上,以确保硅氢加成反应的进行并避免环氧基团在高温下不稳定。有机硅油的硅氢加成反应,如图1所示。
图1
1.3 g-PHMS的合成
为了调控PEO/AGE的摩尔比,在容量为250 mL、安装了温度计、冷凝管、搅拌器和分水器的三口烧瓶中先加入 PEO的甲苯溶液和催化剂氯铂酸异丙醇溶液,将其温度升高到65℃后缓慢滴加定量的含氢硅油,保温0.5 h后再升温至120℃并保温2 h。将其温度降至65℃后加入计量的AGE的甲苯溶液并保温2 h,最后真空除去溶剂得到浅色透明的黏性液体,记为g-PHMS。
1.4 PF/g-PHMS增强机油滤纸的制备
将g-PHMS与PF按不同质量比共混,得到稳定的共混增强树脂,记为PF/g-PHMS。用去离子水将其稀释到质量分数为3%,将原纸浸渍3 min后取出,控制树脂的上胶量为(20±0.5)%(相对于原纸质量)。将原纸置于80℃的烘箱中干燥,除水后再在160℃烘箱中高温固化15 min,得到PF/g-PHMS增强机油滤纸。
1.5 性能的表征
为了表征g-PHMS水溶性及离心稳定性,将不同摩尔比PEO/AGE的改性有机硅配置成20%的水溶液,充分搅拌后在常温下观察静置不同时间的状态,以及以3000 r/min的速率离心30 min后的状态。为了表征PF/g-PHMS的稳定性,用去离子水按1∶1的质量比稀释水性酚醛,将g-PHMS和PF分别配成绝干质量比(改性有机硅所占比重)分别为5%、10%、15%的共混聚合物,观测其共混后状态;在常温下分别静置12 h和48 h,表征其共混稳定性。
使用TA Q200示差扫描量热分析仪进行DSC示差扫描量热分析,温度范围为常温至300℃,升温速率为10℃/min[8]。使用TA Q750热重分析仪进行TGA热重分析采用,温度范围为常温至700℃,升温速率为10℃/min。
2 实验结果和讨论
2.1 1H-NMR谱的分析

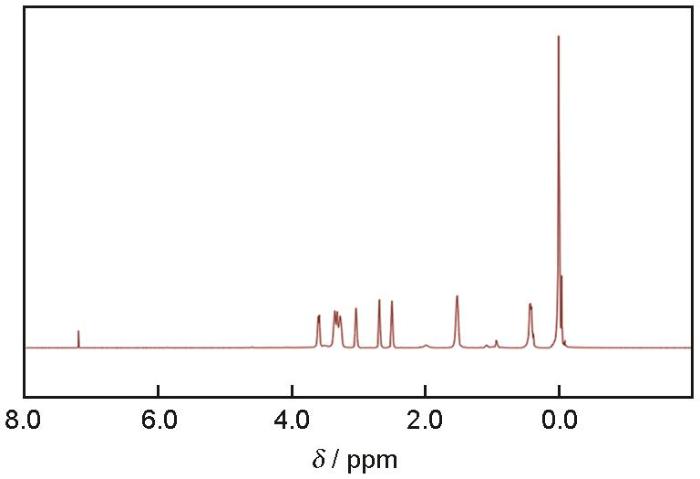

由图2可见,在δ=4.65附近处没有出现Si—H的氢质子吸收峰。在δ=0和δ=1附近的峰分别为Si—CH3和C—CH3的质子吸收峰,δ=2.3~3.5的峰为环氧基上的次甲基≡CH和亚甲基—CH2—的氢质子的化学位移峰,δ=3.6附近的峰为聚氧化乙烯醚中—OC2H4—的质子峰,δ=7.3处的峰为CDC13溶剂的峰。这些结果表明,反应生成的产物具有预期的结构,聚氧化乙烯醚结构以及缩水甘油醚结构都成功接枝到有机硅氧烷分子的主链上。
图2
2.2 g-PHMS的稳定性
以不同摩尔比的PEO/AGE制得的改性有机硅在水中及离心作用下的状态,列于表1。可以看出,侧链聚氧化乙烯醚和缩水甘油醚的存在在改变有机硅极性的同时,还与水分子形成氢键使硅油在水中具有良好的分散性。随着改性有机硅中聚氧化乙烯醚含量的提高改性有机硅在水中呈现出“沉淀-乳液-透明”的变化趋势,离心稳定性也随之提高。综合考虑的结果是,选用PEO750∶AGE=3∶1(摩尔比)制备的改性有机硅,使改性硅油在水中具有分散性的同时还有适量的具有反应性的环氧基团。
表1 g-PHMS的稳定性
Table 1
PEO / AGE (mol ratio) | 1∶1 | 2∶1 | 2.5∶1 | 3∶1 | 4∶1 | |
---|---|---|---|---|---|---|
12 h | Water solubility | Sediment | Layered | Layered | Miscible | Miscible |
Centrifugal stability | Sediment | Sediment | Emulsion | Miscible | Miscible | |
72 h | Water solubility | Sediment | Layered | Layered | Miscible | Miscible |
Centrifugal stability | Sediment | Sediment | Emulsion | Miscible | Miscible |
2.3 PF/g-PHMS的稳定性
当PF与g-PHMS共混复配时(表2),随着g-PHMS的增加共混溶液呈现出从透明到悬浮液最后产生沉淀的过程。其原因是,引入的g-PHMS侧链上的亲水基团与水分子产生强烈的氢键作用,破坏了水性酚醛的羟甲基与水分子的缔合,使酚醛树脂的稀释比(水数)降低和酚醛树脂析出。同时,g-PHMS的环氧基团在碱性条件下可能发生开环反应,与酚醛上的酚羟基和羟甲基发生共聚合生成交联不溶物。因此,选用g-PHMS/PF质量比为5%。
表2 PF/g-PHMS的稳定性
Table 2
g-PHMS/PF (mass ratio) | 5% | 10% | 15% |
---|---|---|---|
0 h | Transparent | Transparent | Turbid liquid |
12 h | Transparent | Transparent | More precipitation |
48 h | Transparent | Less precipitation | More precipitation |
2.4 FT-IR分析
从图3可见,g-PHMS在800 cm-1附近的峰为Si—CH3特征吸收峰,而在2150 cm-1附近没有出现Si—H键的吸收峰,在1645 cm-1附近的C=C吸收峰也消失。这些结果表明,Si—H键已与C=C发生反应。同时g-PHMS在913 cm-1附近的峰为环氧基团的特征吸收峰,说明该类硅氢加成的反应并不影响环氧基团的稳定性。总之,PEO和AGE已成功接枝到有机硅分子主链上,且没有破坏环氧基团的结构。
图3
PF/g-PHMS在913 cm-1附近的环氧基团的特征吸收峰强度明显减弱,表明在碱性条件下酚醛体系中的环氧基团发生了开环交联反应,与酚醛树脂的酚羟基、羟甲基发生共聚。对比酚醛树脂的红外吸收峰可以发现,纯酚醛树脂在1000 cm-1处的吸收峰强度比共混树脂强,而1000 cm-1处对应的是羟甲基的C—O吸收峰,表明在共混树脂体系中羟甲基的含量减少。这也进一步说明,共混体系中环氧基团与羟甲基发生的共聚反应消耗了酚醛树脂的部分羟甲基。
2.5 DSC分析

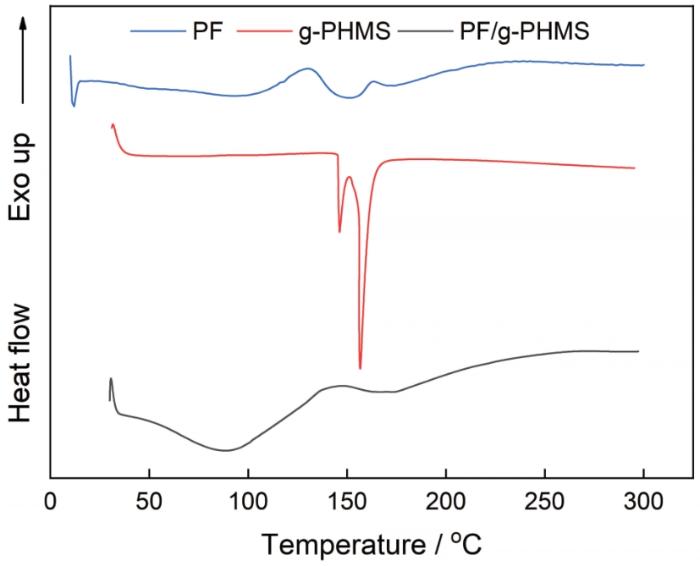

图4表明,酚醛树脂在130℃和160℃出现两个放热峰,对应酚醛树脂的固化放热。先是生成羟甲基并脱水缩合,生成醚键—CH2—O—CH2—结构,以及在更高温度下生成亚甲基—CH2—。
图4
g-PHMS在145℃和155℃出现的吸热峰对应结晶熔融行为,而环氧基团的开环放热反应在整个加热过程中没有出现,说明制备的改性硅油中的环氧基团在常温和高温下都是稳定的。
而PF/g-PHMS在90℃左右出现的吸热峰对应物理结合水的脱除,在150℃附近开始出现的放热峰为一宽峰,对应酚醛树脂的固化以及与环氧基团可能发生的开环共聚合。而在175℃左右出现一平缓连续的吸热峰对应有机硅结晶熔融。在共混过程中,酚醛树脂与有机硅分子链之间的深度缠结使酚醛树脂非晶态结构稀释有机硅结晶区,破坏或减弱了有机硅分子链的有序堆砌,使改性有机硅原有的两种结晶结构在酚醛树脂的三维网络中重新排列,变为一种有序结构分布在酚醛树脂中,形成一种类似于半互穿网络的稳定结构。另一方面,在升温到180℃以上的过程中始终伴随着放热行为,对应酚醛树脂的固化以及在碱性条件下在存在酚羟基、羟甲基等活性氢的条件下环氧基团发生的开环反应,参与到酚醛固化反应中。
2.6 TGA分析

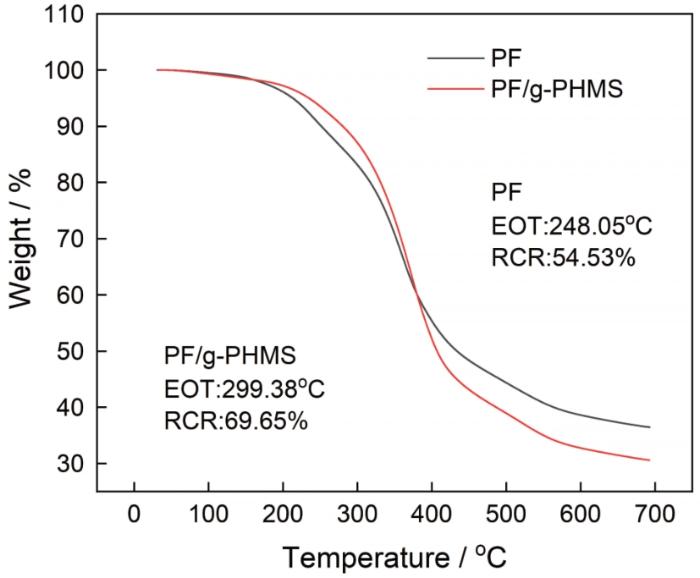

从图5可见,酚醛树脂外延起始温度为248.05℃,残炭率为54.53%。对比添加有机硅改性的酚醛树脂,其外延起始温度为299.38℃,残炭率为69.65%。这些结果表明,经有机硅改性的酚醛树脂其热稳定性和成碳性有较大的提高。其原因是,改性有机硅具有的环氧基团与酚醛树脂发生开环反应,Si—O和Si—C键更大的键能使其热稳定性和耐热性提高。
图5
2.7 SEM分析
图6
图6
机油滤纸的SEM照片
Fig.6
SEM images of oil filter paper (a) origin filter paper, (b) pure phenolic impregnated paper, (c) silicone modified phenolic impregnated paper
2.8 机油滤纸的力学性能
表3 机油滤纸的力学性能
Table 3
Bending stiffness /mN | Bursting strength /kPa | Tensile strength /kN·m-2 | Elongation at break/% | |
---|---|---|---|---|
Original filter paper | 70.00 | 103.00 | 1.00 | 1.51 |
PF-enhanced filter paper | 189.10 | 322.00 | 5.74 | 3.36 |
PF/g-PHMS-enhanced filter paper | 250.33 | 389.00 | 7.35 | 4.17 |
2.9 机油滤纸的耐油性能
表4 机油滤纸的耐油性能
Table 4
Bending stiffness | Bursting strength | Tensile strength | |
---|---|---|---|
PF-enhanced filter paper | 52% | 58% | 80% |
PF/g-PHMS-enhanced filter paper | 55% | 63% | 87% |
3 结论
(1) PEO与AGE的摩尔比为3∶1,采用分步加料法制备改性有机硅,使其在水中具有分散性,其中适量的环氧基团使其可与酚醛进行化学共聚形成稳定的三维网络结构。
(2) g-PHMS与酚醛共混,物理缠结和化学键合作用使有机硅“强迫相容”于酚醛树脂三维网络结构,形成类似“半互穿网络结构”。
(3) 改性有机硅的环氧基团与酚醛树脂发生开环反应,其分子结构中Si—O和Si—C键具有更大的键能,使共混物的热稳定性和耐热性提高。
(4) 将共混树脂PF/ g-PHMS应用于机油滤纸的增强,可提高其力学性能。有机硅的耐高温性和结晶性使机油滤纸具有优异的耐油性能。
