高分子材料在医疗器械方面的应用十分广泛,有良好的临床效果。高分子材料发展迅速,种类繁多[1,2]。高分子材料可用于各类疾病的诊断和治疗,包括制作植入体内的器械[3]。常用的医用高分子材料,有聚乙烯、聚丙烯、硅橡胶、聚乳酸、聚氨酯等。硅橡胶具有高度生物惰性和超疏水性等性质,已成为主流植入器件用材料,如临床使用的医用导管和人工器官等[4,5]。但是,植入体内的器件可能发生血栓和感染。对慢性病患者和血液透析病人极为重要的血管植入类导管,其相关性感染(Catheter-related blood stream infection, CRBSI)已成为引起相关血液感染的主要原因。导管并发症不仅延长病人的住院时间,增加治疗费用还会加重病人的痛苦,甚至危及其生命。因此,导管并发症受到国内外医学专家和研究者的极大关注并引起了预防CRBSI的研究热潮[6]。
在表面惰性的硅橡胶导管上制备抗感染功能化涂层,难度很大[16]。目前制备涂层的方法有:层层自组装、浸涂、化学接枝法、溶胶凝胶、电泳沉积、滴涂、原位还原、聚合等[16]。高分子材料具有高度惰性和超疏水性能,在其表面制备涂层,为了使涂层与高分子基体更好的结合,需要对其表面进行活化处理[17]。目前广泛应用的高分子表面活化方法,包括光辐射、等离子电离处理、臭氧引发等。为了使高分子表面产生极性基团,可将亲水性物质化学反应接枝到材料表面[18~21]。作为物质第四态的等离子体,用于表面处理有简捷、高效、环保等优点。但是等离子体处理技术具有时效性和损蚀性,使产业化受到限制。辐射法可使高分子材料表面活化,但是易加速其老化。化学接枝法使用硅烷化试剂等和层层自组装过程使材料表面活化改性,适用性比较广泛,可根据需要改性的基材特性调整化学接枝物质组成,实现功能化涂层的键合。已有研究报道[22],可将壳聚糖键合到钛基体表面:第一,在钛基体表面沉积硅烷(IPTS)并形成Ti-O-Si共价键；第二,在戊二醛与IPTS末端的NH2化学键合成亚胺基,以提供反应性醛基与壳聚糖分子形成共价键；第三,在钛表面的醛基与壳聚糖上的氨基形成亚胺键。多巴胺可在多种材料表面形成聚多巴胺膜层。在硅橡胶表面制备聚多巴胺涂层可引入活性官能团实现功能化涂层与硅橡胶器件的良好结合。本文在硅橡胶表面制备壳聚糖载铜凝胶涂层并研究其抗菌功能。
1 实验方法
1.1 涂层的制备
将厚度为2 mm的硅橡胶裁成面积为1 cm×1 cm的片状样品,然后用去离子水超声清洗两次(每次20 min),再用丙酮清洗5 min后用无水乙醇超声清洗两次(每次20 min),晾干后备用。
将待处理样品浸泡在浓度为2 mg/mL的多巴胺的Tris-HCI溶液(浓度为1.0 mmol/L, pH=8.5)中,置于摇床振荡48 h后用去离子水超声清洗3 min,即得到表面覆盖聚多巴胺(PDA)涂层的材料。然后将表面有PDA涂层的硅橡胶样品浸没在2.5%浓度的戊二醛溶液中24 h,弃去戊二醛溶液后用去离子水冲洗3次,自然晾干后待用。
配制浓度为1.5%的壳聚糖(粘度为50~800 mPa·s、脱乙酰度为90%)乙酸水溶液和质量分数为1%的CuSO4溶液,然后以10(壳聚糖):1(CuSO4)体积比混合,再将其pH值调节至4.5。用提拉法在经多巴胺和戊二醛处理后的硅橡胶材料上制备具有抗菌性能的涂层,自然晾干后在40℃烘箱中干燥6 h。
1.2 样品的表征
使用TBU--95静滴接触角测量仪测定样品的接触角,测试溶液为双蒸水,液滴体积为0.6 μL。
用Buker D8 DISCOVER光电子能谱仪测试样品的X射线光电子能谱(X-ray photoelectron spectroscopy, XPS),并使用XPSPEAK41软件对不同元素的谱图进行分峰拟合处理。用扫描电子显微镜(Scan-ning electron microscope, SEM, HITACHI-3400 N, Japan)观察截面形貌并测量涂层厚度,对比浸泡前后涂层形貌变化。
抗菌功能性评价:选择实验室常用检测抗菌性能的标准菌株:金黄色葡萄球菌(S. aureus, ATCC 25923)进行相关实验。根据ISO 10993-5:2009标准,用直接接触法检测涂层样品的抗菌性能和抑制生物膜形成的能力。将表面有载铜涂层的硅橡胶样品(以壳聚糖涂层处理样品作为对照组)放入24孔板中,在每个样品表面滴加50 μL浓度为2.3×108 CFU/mL的S. aureus菌液。将孔板放入温度为37℃的培养箱中孵育(5%CO2,90%湿度)培养24 h,并设置三组平行实验以作比较。取出24孔板,吸弃细菌液并将PBS轻轻漂洗3次。在每孔加入2.5%的戊二醛溶液1 mL,在4℃冰箱中固定样品表面细菌4 h。取出固定样品后吸弃固定液,用PBS溶液清洗3次。依次在浓度为30%,50%,60%,70%,80%,90%,95%的乙醇溶液中梯度脱水10 min,最后在无水乙醇中脱水2次(每次5 min)。干燥24 h后用扫描电镜观察细菌的形貌。
2 实验结果
2.1 预处理硅橡胶表面的XPS分析
图1
图1
逐步化学接枝处理后样品的XPS谱图
Fig.1
XPS spectra of silicone rubber samples treated by stepwise chemical grafting. (a) full spectrum of samples treated by dopamine; (b) N1s and (c) O1s peak-differenation spectrum of samples treated by dopamine; (d) C1s, (e) N1s and (f) O1s peak-differenation spectrum of samples treated by dopamine and glutaraldehyde coupling
2.2 预处理硅橡胶的浸润性
浸润性是表征固体表面特性的一个重要参数,表示液体在固体表面铺展的能力或倾向性,其受固体材料表面能、表面粗糙度以及表面微结构的影响。图2给出了硅橡胶经聚多巴胺和戊二醛处理前后的水液滴形貌和相应的接触角。硅橡胶的接触角为110°,经多巴胺处理后的硅橡胶的接触角为79°,说明聚多巴胺的粘附改变了硅橡胶的浸润性。再经戊二醛处理后,硅橡胶的浸润性与聚多巴胺涂层相比没有明显的改变。经聚多巴胺处理后硅橡胶的接触角降低,表面张力下降,为后续的功能化涂层制备提供基本条件。
图2
图2
液滴形貌和接触角
Fig.2
Droplets morphology and water contact angle (a) silicone rubber; (b) dopamine treatment; (c) dopamine-glutaraldehyde cross-linking
2.3 载铜功能涂层的XPS谱
图3a给出了壳聚糖涂层的全谱,谱图所示涂层中仅含有C,N,O三种元素。使用XPSPEAK41软件对壳聚糖涂层中C、O和N三种元素的谱图进行分峰拟合,发现C1s、N1s与O1s的峰形均与预处理后样品的峰形有较大差异。图3b给出了C元素的分峰拟合结果。共有3个峰,表明C元素有3种存在形式,对应的键能分别为282.05,283.75和285.50 eV,与之对应的存在形式为C-N、C=O和壳聚糖分子六元环内的C-O-C键；图3c给出了N元素的分峰拟合结果。如图所示,因其N元素主要以C-N状态存在而受大环结构和分子长链的影响,其对应的结合能约为397 eV,其中C-N键能为396.68 eV。由于实验中使用壳聚糖是脱乙酰度是90%,存在酰胺键(CO-NH),对应的键能为397.45 eV。图3d给出了壳聚糖为O元素的分峰拟合结果。如图所示,制备了壳聚糖涂层后Ols峰面积大大增加,是壳聚糖分子中O元素含量高的缘故。
图3
图3
壳聚糖涂层和壳聚糖载铜涂层处理后硅橡胶样品的XPS图谱.
Fig.3
XPS spectra of chitosan and copper bearing chitosan coatings. (a), (b), (c) and (d) are respectively full spectrum, C1s, N1s, O1s peaks; (e), (f), (g) and (h) are respectively the XPS peak of Cu2p, C1s, N1s, O1s in the copper bearing chitosan coating
综合上述结果,聚多巴胺-戊二醛-壳聚糖载铜涂层的C元素的分峰拟合谱图与聚多巴胺-戊二醛-壳聚糖涂层中C元素的分峰拟合谱图的形状没有明显的不同,说明在壳聚糖与铜配位螯合过程中C原子的化学环境没有变化[23,24]。如图3g N元素的分峰拟合结果所示:配位后N元素有4种存在形式,其结合能分别为396,396.7,397和398 eV。与图3c中聚多巴胺-戊二醛-壳聚糖涂层的N元素分峰拟合结果相比,在398 eV处出现一新峰,与其它N1s结合能相比增大了1~2 eV,表明在接枝过程中有明显的失电子倾向。图3h给出了O元素的分峰拟合结果,可见配位后O元素有5种存在形式,对应的结合能分别为528.4,529,530,530.5和531eV。与配位前壳聚糖中O元素的精确谱相比,在528.4eV出现一个新峰,与其他O1s结合能相比增加了0.5eV,表明O元素也有失电子倾向。CuSO4中Cu2+的结合能是单一的,位于935.6 eV。从图3e可见,与壳聚糖螯合的Cu元素有3种存在形式,分别对应的结合能是951、941和931 eV,其中结合能为931 eV的Cu2+在配位过程中有得电子倾向。结合壳聚糖分子链上N元素结合能的变化,可以认为这部分Cu2+与壳聚糖的氨基是通过配位键结合的,据此可推断Cu2+的结合能为941 eV是其与壳聚糖上的羟基配位所致。结合能为951 eV的Cu2+,为未参与螯合的铜离子。
2.4 涂层的表面形貌
为了研究预处理对涂层结合力的影响,对比了经预处理前后样品的表面形貌。如图4a和b所示,直接在硅橡胶表面制备功能化涂层,涂层物质在样品表面局部聚集且有明显的翘起。图4d和e给出了经多巴胺/戊二醛预处理后制备的功能化涂层形貌,可见涂层在样品表面分布均匀,没有翘起,表面有均匀的凸起,较平整。图4e-给出了涂层截面厚度测量图,可见涂层的平均厚度为5.06 μm。将涂层处理后的样品在生理盐水(0.9%NaCl)中浸泡3 d,观察涂层表面形貌变化以评价结合性能。图4c给出了未经预处理样品浸泡后形貌,可见表面涂层发生脱落；图4f给出了经多巴胺/戊二醛预处理后制备的功能化涂层样品浸泡后形貌,可见涂层均匀,没有明显的脱落,在浸泡液中也未见脱落的涂层物质。
图4
图4

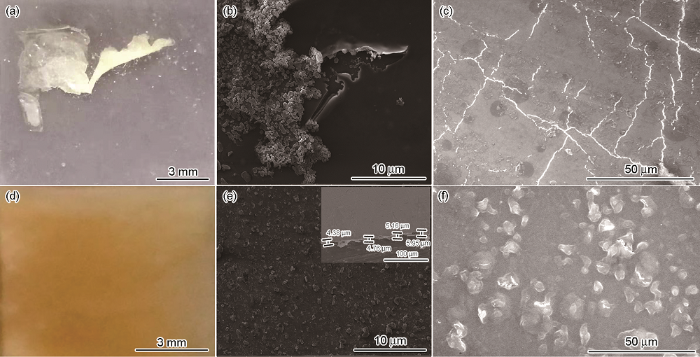

用不同预处理工艺涂层处理后样品的形貌
Fig.4
Morphologies of coated samples with and without pre-treatment (a) macroscopic morphology without pre-treatment, (b) microscopic morphology without pre-treatment, (c) microscopic morphology of sample without pre-treatment after 3 d immersion, (d) macroscopic morphology with pre-treatment, (e) microscopic morphology with pre-treatment, (e-1) sectional morphology and thickness of coating, (f) microscopic morphology of samples with pre-treatment after 3 d immersion
2.5 涂层的抗菌性能
图5
图5

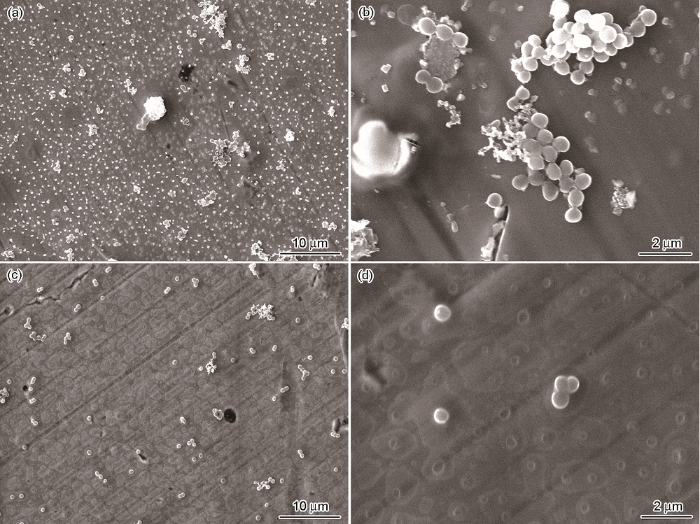

涂层处理后样品表面金黄色葡糖球菌黏附形貌
Fig.5
Adhesion morphology of S.aureus on the surface of the coated samples (a, b) are the morphologies of S.aureus at low and high magnification on the chitosan coating treated samples, (c, d) are the morphologies of S.aureus at low and high magnification on the copper bearing chitosan coating treated samples
3 讨论

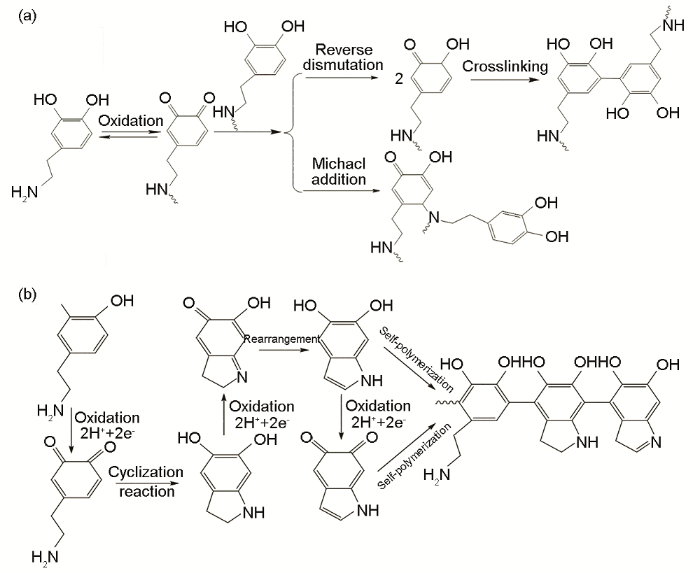

针对植入性医疗器件在长期植入过程中的感染问题,本文将化学接枝法增强抗感染涂层与硅橡胶类器件结合,实现了器件的功能性。鉴于多巴胺在不同材料上的强力粘附特性,本文用多巴胺对具有疏水性的硅橡胶进行预处理,引入活性基团OH和NH2,随后通过戊二醛偶联引入醛基,最终将壳聚糖载铜涂层与硅橡胶基体以化学键的形式结合。图1中的XPS结果表明,通过多巴胺聚合引入了N元素。根据图6中多巴胺的聚合机理图可以推断,引入的部分N元素以NH2的形式存在的,为后续的化学接枝反应提供了活性官能团。随后,经戊二醛偶联后,图1e中N1s分峰结果显示出现了N=C峰,表明聚多巴胺与戊二醛形成了新的化学键。以上预处理工艺不仅为后续的化学接枝提供了活性官能团,还影响硅橡胶表面的浸润性。硅橡胶本体为疏水性材料,其水接触角为110.3°,经多巴胺预处理后接触角下降到79°。由于液体在固体表面铺展的能力或倾向性受固体材料表面能、表面粗糙度以及表面微结构的影响[27],通过化学接枝法改变硅橡胶基体的表面能使硅橡胶基体的表面能降低。此外,聚多巴胺在硅橡胶表面的粘附使硅橡胶表面的微观结构发生了变化,从另一个角度改善了水溶性溶液在硅橡胶表面的铺展性。
图6
壳聚糖载铜功能化涂层溶液为水溶性溶液,因此涂层溶液在经多巴胺和戊二醛两步预处理后的硅橡胶表面的铺展性明显改善。根据浸润吸附理论,高聚物的黏结作用分为两个阶段。第一阶段:高聚物大分子借助宏观布朗运动从溶液中移动到被粘物表面,通过微布朗运动大分子链节逐渐向被粘体表面的极性基团靠近。第二阶段:发生吸附作用。黏结要求达到后,为了进一步改善性能,应改进被粘体对高聚物的浸润性[28]。根据以上理论,本文用聚多巴胺预处理方法大幅提高了功能化涂层溶液在硅橡胶基材上的浸润性,从而提高了涂层在基材上的吸附功。经预处理后的硅橡胶,再通过化学接枝法与壳聚糖载铜功能化涂层(壳聚糖作为对照)以化学键的形式结合。对比功能涂层制备前后的XPS结果,对N1s进行分峰拟合处理结果表明,有酰胺键和亚胺键形成。这表明,壳聚糖涂层以化学键合的形式成功接枝到硅橡胶表面。采用浸泡法对涂层与硅橡胶基体的结合性能进行评价,对比浸泡前后硅橡胶样品的表面形貌,表明经多巴胺和戊二醛两步预处理可有效提高功能化涂层与硅橡胶基体的结合性能。由于涂层厚度对涂层与基体间的结合力影响较大,随着涂层厚度的增加涂层与基体间的结合性能将减弱。因此,本文用提拉法进行一次提拉制备壳聚糖载铜功能化涂层样品和对照组的样品,涂层平均厚度为5.06 μm。
细菌粘附实验结果表明,金黄色葡萄球菌在经一次提拉制备的壳聚糖载铜功能化涂层样品表面的粘附明显少于对照组的壳聚糖涂层处理的样品,表明载铜涂层具有杀菌性能。本文选择壳聚糖涂层样品作为对照组,旨在突显载铜涂层的优异抗菌功能。有研究表明:材料表面的亲/疏水性影响细菌、真菌和蛋白的粘附[29]。Duncan Hewitt还指出[30],疏水作用是影响大多数致病原粘附的主要驱动力。还有学者报道,材料表面亲水性的提高可有效减少材料与蛋白质的接触和非定向结合,从而减少污染物在材料表面的吸附沉积[31]。本文使用的功能涂层为水溶性溶胶物质,得到的功能涂层为亲水涂层,从而使硅橡胶的亲水能力增强,在一定程度上降低了细菌在涂层表面的粘附倾向。制备功能化涂层,一方面提高了硅橡胶表面的亲水性,降低细菌在材料表面的粘附；另一方面,涂层中的铜具有高效的杀菌作用,这种双重作用使硅橡胶表面细菌的粘附能力降低。根据本文的研究结果和理论推断,壳聚糖载铜功能化涂层能有效降低硅橡胶导管发生感染的几率。当然,壳聚糖载铜涂层的抗菌性与涂层中所载铜离子的含量呈正相关。
4 结论
(1) 在硅橡胶表面制备聚多巴胺仿生涂层,可改变其表面微结构并提高表面粗糙度,聚多巴胺中大量的氨基官能团可提高表面的浸润性。
(2) 用逐步化学接枝方法在材料表面构建活性位点,与涂层材料进行化学键合,可提高涂层与硅橡胶基体间的结合强度,从而使硅橡胶具有良好的抗感染功能。
(3) 改性后的医用硅橡胶导管具有良好的抗菌功能,导管表面的涂层能经受长期浸泡,可应用于临床。
