聚酰亚胺纤维具有优异的耐高低温、高强高模、高电绝缘、耐腐蚀等性能,主要应用于高温除尘过滤、防护面料、工业阻燃隔热材料、功能性复合材料等领域^[1-3]。聚酰亚胺纤维的分子链中特殊的酰亚胺结构使纤维表面光滑、表面能较低,呈现较强的化学惰性,与基体树脂之间的界面粘结性能较差,不利于与树脂复合,复合材料的层间剪切性能不佳^[4-5]。但是只是改善纤维的浸润性能忽略热性能和力学性能的变化,也不能得到整体性能优异的复合材料。为了更好地发挥纤维本身的性能,在纤维其他性能不降低或降低较小的前提下可对纤维表面进行功能化改性处理,提高表面性能、改善纤维与树脂之间的浸润效果,最终优化复合材料界面性能^[6-8]。

聚酰亚胺的表面处理方法有湿化学处理、干处理(等离子处理、离子束处理)以及表面接枝处理^[9,10]。干处理能提高纤维吸湿和摩擦性能,但是纤维力学性能的降低较严重,且成本较高。用碱溶液处理湿法纺PI纤维,可使纤维的表面性能得到一定程度的提高^[11]。但是,纤维的耐碱性能较差,特征酰亚胺结构在碱性条件下极易水解,纤维分子结构破坏严重,使纤维的性能严重下降。同时,碱处理水解程度不易控制。本文以HCl为湿化学处理液,在不同的浓度和温度下对干法纺二步法甲纶聚酰亚胺纤维进行不同时间的处理,着重研究HCl处理对纤维浸润性能、微观形貌、热性能、细度及力学性能、化学结构、微观聚集态结构的影响,在改善纤维浸润性能、提高表面粗糙度的同时,分析其他性能及结构的变化。

1 实验方法

配制HCl(质量浓度36%~38%,分子量36.46,AR)(7.2%,10.8%)溶液,在HH-1型数显搅拌水浴锅中升温至所需温度,后在溶液中加入30 cm的干法纺二步法甲纶聚酰亚胺纤维复丝(480D/240f),使纤维浸没在液面以下,密封处理。根据实验方案,在不同时间段依次剪取10 cm左右纤维,用去离子水冲洗纤维表面,洗净残余试剂。于烘箱80℃条件下,烘4 h,密封保存,备用。

将纤维平整笔直地固定在刻度尺上,纤维末端与刻度尺“0”刻度线相平,刻度尺垂直浸入亚甲基蓝(分子量373.90,Ind)溶液(0.1%)1 cm,在室温条件下静置20 min后测量纤维浸润部分的长度。

使用SU1510扫描电镜(日本HITACHI公司)观察纤维表面微观形貌,操作电压5 kV。使用Q-500热重分析仪(美国TA仪器公司)测试纤维热稳定性及组分变化情况,N₂氛围,升温速率10℃/min,温度变化范围20℃~900℃。使用YG002C型纤维检测系统,配备型号为WV-CP500L/CH的彩色闭路监控摄像机,物镜：10/0.25 160/0.17,测试纤维直径,每组样品测试10根。参见(GB/T14337-2008)《化学纤维短纤维拉伸性能试验方法》,使用YG001B型单纤维电子强力仪(常州金松纺织仪器有限公司)测定纤维的断裂强度及断裂伸长率,拉伸速度20 mm／min,夹持距离20 mm,预加张力0.5 cN/dtex,每组样品测试50根。

断裂强度损失百分数

(E0-Et)/E0×100%(1-1)

断裂伸长率下降百分数

(L0-Lt)/L0×100%(1-2)

公式中E₀、E_t—原纤维、不同条件下纤维断裂强度(cN/dtex);L₀、L_t—原纤维、不同条件下纤维断裂伸长率(%)。

使用Nicolet is10傅立叶变换红外光谱仪(美国Thermo Fisher Scientific有限公司)测定纤维化学结构,扫描波数范围为4000 cm^-1~400 cm^-1,分辨率4 cm^-1,扫描次数16次。使用TTR-Ⅲ样品水平大功率X射线粉末衍射仪(日本理学电机公司)表征纤维微观聚集态结构,配备铜靶,石墨单色器滤波,波长0.154056 nm,电压电流40 kV/200mA,扫描角度2θ为3~60°,扫描速度4°/min。结晶指数X_C=A_K/(A_K+A_A)×100%(1-3),其中A_K为晶区衍射峰积分面积,A_A则为无定形区积分面积。

2 结果和讨论

2.1 HCl处理对纤维浸润性能及微观形貌影响

聚酰亚胺纤维增强体与基体树脂之间良好的相溶性、界面性是提高复合材料界面性能的关键,界面性能越好,复合材料的层间剪切性能指标也越好。要得到良好的界面浸润性能,要求聚酰亚胺纤维增强体与基体树脂两相之前的接触角尽可能小,纤维表面能越低,与极性液体之间的浸润性越差,纤维表面能越大,越有利于基体树脂对纤维的浸润。表1给出了HCl处理前后纤维在亚甲基蓝溶液中的浸润高度变化情况,反映了HCl处理对纤维的浸润性能的影响,未处理纤维的浸润高度为6.1 cm。与原纤维相比,用HCl处理后纤维的浸润性提高。浸润性能提高的程度与所用HCl浓度、温度及处理时间有关。随着HCl浓度、温度及处理时间的增加,亚甲基蓝溶液在纤维中的浸润高度呈上升趋势。当HCl浓度为7.2%、处理温度为90℃、处理时间为3 h时,浸润高度为7.8 cm;浓度为10.8%、处理温度为90℃,处理时间为3 h时,浸润高度达到8.0 cm。

图1纤维SEM照片表明,原纤维表面非常光滑,粗细均匀,7.2% HCl、90℃ 处理3 h时,纤维细度与原纤维相差不大,但是表面粗糙度提高,局部发生了刻蚀,破坏了纤维表层,表面凹凸不平,出现不规则沟槽。且随着HCl浓度的提高,粗糙化程度有上升的趋势。

显示原图| 下载原图ZIP| 生成PPT

图1   未处理和在不同条件下HCl处理的纤维的SEM照片

Fig.1   SEM images under different HCl treating conditions (a) untreated; (b) 7.2% HCl 90℃ 3 h; (c) 10.8% HCl 90℃ 3 h

2.2 HCl处理对纤维热性能影响

图2给出了HCl处理纤维的TG与DTG变化曲线。可以看出,处理前后的纤维质量损失情况主要分为三个阶段：第一阶段从20℃到550℃,纤维质量基本不变,因为纤维具有优良的耐高温性能;第二阶段从550℃到650℃,纤维质量损失明显。因为发生了剧烈的化学反应,分子链断裂开环,纤维结构发生了变化;第三阶段从650℃到900℃,纤维质量减少的趋势逐渐变缓,表明分子链断裂、化学结构破坏基本完成。

HCl处理后,纤维的最终损失质量呈下降趋势。其原因是,未经任何处理的原纤维,其纤维分子链结构含有较多的不耐HCl结构。这些结构在高温环境中相继分解;经HCl处理的纤维,在热处理之前已经破坏或失去了这些不耐HCl的结构,所以损失质量降低,理论上HCl处理条件越苛刻纤维损失质量越少。两种浓度的纤维热性能变化相近,损失5%对应的温度大约为540℃,比原纤维的分解温度下降约24℃,且失重热分解速率最快时的温度吻合。

显示原图| 下载原图ZIP| 生成PPT

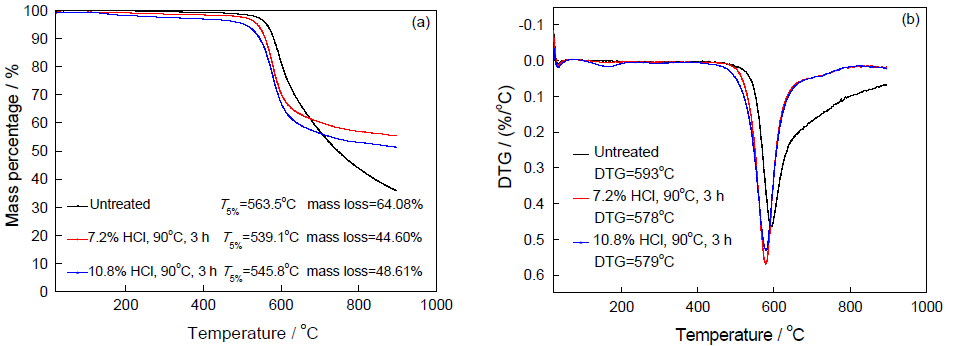

图2   HCl处理纤维的TG与DTG曲线

Fig.2   TG (a) and DTG (b) curves of polyimide fibers by HCl, 90℃, 3 h treatment

2.3 HCl处理对纤维细度和力学性能影响

表2和表3分别给出了聚酰亚胺纤维经HCl处理后的细度、断裂强度、断裂伸长率测试结果及力学性能的变化。原纤维细度为21.21 μm,断裂强度4.63 cN/dtex,断裂伸长率15.49%。可以看出,处理后的纤维其细度和力学性能随着HCl浓度、温度、时间的增加均有下降的趋势,但是下降的趋势不同。HCl浓度为7.2%时,同样处理1 h,温度为30℃时纤维的细度21.02 μm,断裂强度为4.14 cN/dtex,损失10.58%,断裂伸长率为14.11%,下降8.91%;温度为60℃纤维细度18.38 μm,断裂强度为4.01 cN/dtex,损失13.39%,断裂伸长率为13.43%,下降13.30%;温度为90℃纤维细度17.69 μm,断裂强度为3.99 cN/dtex,损失13.82%,断裂伸长率为13.38%,下降13.62%。这些结果表明,HCl浓度和时间一定时,温度越高,细度变化越明显,力学性能下降越严重。同样地,HCl浓度和温度一定时,随着处理时间的延长细度及力学性能的下降越明显;温度和时间一定时,HCl浓度越大细度及力学性能下降的幅度越大。

2.4 HCl处理对纤维化学结构影响

从图3 HCl处理纤维的红外谱图可以看出,在3439 cm^-1处有一个宽大的吸收峰,是杂环结构中N-H的伸缩振动引起的,在1773 cm^-1、1685 cm^-1、1366 cm^-1处谱带分别对应酰亚胺基团 (CO)₂N中C=O对称和非对称振动以及C-N-C振动,721 cm^-1代表酰亚胺的环状结构的面外振动。上述四处谱带代表了聚酰亚胺特有的红外特征吸收峰,816 cm^-1为多取代苯环的吸收振动峰^[10],聚酰亚胺聚合物在酸碱性条件下会发生水解,生成聚酰胺酸,如图4。

但是HCl处理的红外谱图中并没有检测到酰胺基团中1648 cm^-1处C=O (CONH)、1719 cm^-1处C=O(COOH)的伸缩振动吸收峰,说明在此条件下酰亚胺环的水解程度小,聚酰胺酸在纤维表面含量较小,对应峰的吸收强度低,红外光谱无法准确测定出来。红外谱图能检测到HCl处理后酰亚胺结构的特征峰,纤维化学结构没有发生太大的变化。

显示原图| 下载原图ZIP| 生成PPT

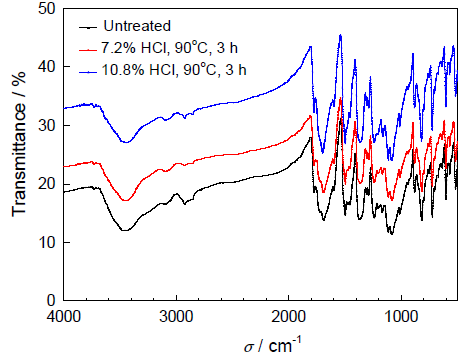

图3   HCl处理纤维的FT-IR图谱

Fig.3   FT-IR pattern of polyimide fibers by HCl treatment

显示原图| 下载原图ZIP| 生成PPT

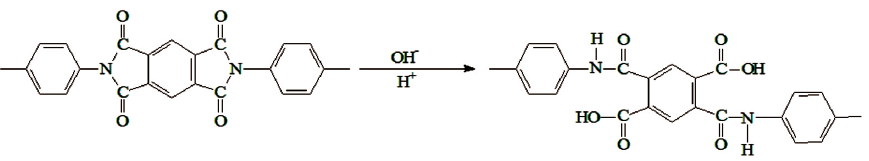

图4   聚酰亚胺纤维在酸碱条件下的水解过程

Fig.4   Hydrolysis process of polyimide fibers in acidic and alkaline condition

2.5 HCl处理对纤维微观聚集态结构影响

从图5可以看出,原纤维呈现相当宽化的弥散峰。根据峰形可判断,纤维具有明显的结晶结构,在0~40°范围内出现6个衍射峰,分别在2θ=4°、15°、20°、22°、25°、35°附近,2θ=35°的衍射峰强度较弱,其中2θ=15°、22°是2θ=20°的肩峰。肩峰的出现,是干法纺丝在后续拉伸过程中纤维结构有序排列引起结晶造成的。并且拉伸的倍数越大,结晶度越大,肩峰强度也越大^[12-13]。原纤维的结晶度为64.70%。与原纤维相比,7.2%HCl,在90℃处理3 h的纤维其XRD图谱基本上没有变化。结晶度为64.58%,非结晶区比例略微上升,在此条件下纤维的聚集态结构破坏不严重,而对于10.8%HCl,在90℃处理3 h时的纤维其XRD图谱发生了明显改变。表现为衍射峰在2θ=15~30°范围内较为平滑,峰值高度也在下降,但在2θ=15~30°仍然能观察到不同强度的衍射峰,结晶度下降为55.65%。酰亚胺结构在酸性条件下发生水解,生成聚酰胺酸,而聚酰胺酸和聚酰亚胺结构单元不同的散射因子便是其峰值高度下降的原因,这与聚酰胺酸聚合物的无序状态的结论一致^[14]。总之,HCl处理会造成聚合物分子链刚性的下降,微观聚集态的有序性也受一定的破坏,HCl对纤维的影响效应与HCl的条件有关。

显示原图| 下载原图ZIP| 生成PPT

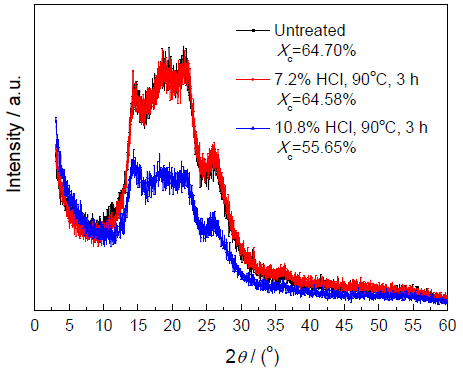

图5   HCl处理纤维的XRD图谱

Fig.5   XRD pattern of fibers by HCl treatment

2.6 HCl处理对纤维性能的影响

纤维表面活性基团、聚集态结构、表面几何形状、截面形状、纤维间毛细空隙尺寸和分布等因素,决定了纤维-树脂体系的润湿情况。本文实验中使用的聚酰亚胺纤维用干法纺二步法纺丝制得,截面没有明显孔洞缺陷^[15],用HCl处理后纤维依然成束,单纤维之间孔隙尺寸分布均匀。以上因素对纤维浸润效果影响不大。聚酰亚胺在酸碱性条件下发生水解,生成极性更强的聚酰胺酸。同时,酰胺键有较强的供电子能力。在亲电试剂HCl作用下发生亲电取代反应,生成羟基。于是,用HCl处理会在纤维表面引入极性基团(-OH、-COOH、-NH-等),提高了纤维表面活性基团数量,改善了纤维表面活性,使更多的水分子能够在纤维表面以氢键的形式结合,使纤维获得良好的相溶性、界面性,纤维经HCl处理后的红外谱图中依然能检测到酰亚胺结构的特征峰。说明此时的纤维分子主链结构并没有破坏,这也是纤维热性能、细度及力学性能变化不太大的原因。图5中纤维结晶指数有一定程度的下降,说明纤维表层有一部分结晶区转化为非结晶区。在转化过程中纤维分子的取向结构和超分子结构受到影响,聚合物分子链变松弛,非结晶区比例的增加为后来被吸附的边缘的结合力较弱的水分子进入纤维表层开辟了通道。这部分水分子停留在纤维表面刻蚀和沟槽的毛细孔内,对纤维的浸润性有提升作用。但是,纤维分子取向结构和超分子结构受HCl影响程度越大则纤维力学性能损失越严重,分子链越松弛,破坏纤维结构需要的能量越低,则纤维的热性能越差。图1中的纤维SEM照片表明,经HCl处理后纤维表面粗糙度增加,局部有刻蚀并伴随沟槽生成,表面由光滑平整变得凹凸不平,亚甲基蓝溶液在毛细管芯吸作用下沿着纤维表面的沟槽上升。随着HCl浓度、温度的增加和处理时间的延长纤维表面的刻蚀程度加重,纤维表面更为粗糙。粗糙化程度的增加使浸润高度随之提高,局部的刻蚀也使热性能、细度及力学性能有一定程度的降低。

3 结论

(1) 用HCl处理后纤维的表面凹凸不平,粗糙度提高,局部发生刻蚀,引入了活性基团,提高了表面能,改善了浸润性能。随着HCl浓度或温度提高以及处理时间的延长,浸润性能改善的趋势加快,纤维的相溶性、界面性,热性能保持较好,细度及力学性能略微下降。

(2) 在H⁺作用下纤维酰亚胺环少量开环水解为聚酰胺酸,化学结构变化不明显,纤维表层有一部分结晶区转化为非结晶区。在转化过程中纤维分子的取向结构和超分子结构受到影响,聚合物分子链变松弛,分子链刚性下降,微观聚集态结构有序性也受到破坏,非结晶区比例的上升,对纤维的浸润性能也有促进作用。

(3) HCl处理工艺条件温和,在兼顾纤维其他性能的同时能有效对纤维表面进行功能化改性,有助于改善增强体纤维与树脂基体之间的界面粘结性能。
