席夫碱钴卟啉-TiO复合光催化剂的制备及其光催化性能研究*

钮金芬¹^,, 韩广超², 戴佩璇¹, 姚秉华¹, 刘存瑞¹, 王钰¹

1. 西安理工大学应用化学系西安 710048

2. 辽宁大学有机化学系沈阳 110036

NIU Jinfen¹^,^*^,, HAN Guangchao², DAI Peixuan¹, YAO Binghua¹, LIU Cunrui¹, WANG Yu¹

1. Department of Applied Chemistry, Xi'an University of Technology, Xi'an 710048, China

2. Department of Organic Chemistry, Liaoning University, Shenyang 110036, China

**To whom correspondence should be addressed, Tel: (029)82066361, E-mail: niujinfen@xaut.edu.cn
本文联系人: 钮金芬

基金资助: * 陕西省教育厅科研计划项目16JK1546、2015年陕西省大学生创新创业训练计划项目306-251051570、西安理工大学高学历人才博士启动项目108-211309、西安理工大学优秀青年创新团队计划项目108-00T1402资助;

*Supported by Scientific Research Program Funded by Shaanxi Provincial Education Department No. 16JK1546, College Students' Innovative Entrepreneurial Training Program of Shaanxi No. 306-251051570, Doctoral Start-up Fund of Xi'an University of Technology No. 108211309, Programme of Young Scientists Innovation Team Funded by Xi'an University of Technology No. 108-00T1402.;

中图分类号: 分类号 O643 文章编号 1005-3093(2016)12-0947-08 文献标识码: 分类号 O643 文章编号 1005-3093(2016)12-0947-08

摘要:

采用Alder法合成的5-对硝基苯基-10, 15, 20-三苯基钴卟啉, 通过浓盐酸/SnCl₂还原得5-对氨基苯基-10, 15, 20-三苯基钴卟啉, 再与对硝基苯甲醛反应生成席夫碱钴卟啉, 以希夫碱钴卟啉为敏化剂, 并与纯锐钛矿型TiO₂作用, 得到相应的金属卟啉敏化TiO₂复合光催化剂XFJ-Co-TPP-TiO₂。利用红外、紫外-可见漫反射光谱、XRD和SEM对所得金属卟啉以及XFJ-Co-TPP-TiO₂复合光催化剂进行了表征和分析。分析结果表明, 所合成的金属卟啉均为目标化合物, 金属卟啉成功负载于TiO₂表面。以亚甲基蓝和罗丹明B为模型反应物, 研究XFJ-Co-TPP-TiO₂复合催化剂的可见光光催化性能, 与纯TiO₂的光催化效果相比, 用席夫碱钴卟啉敏化后的TiO₂对亚甲基蓝和罗丹明B的光催化效果有了明显的提高。可见光条件照射下, 各种清除剂对光催化降解反应的影响表明, 空穴(h⁺)是催化剂XFJ-Co-TPP-TiO₂-1光降解罗丹明B反应体系中的主要活性物种。

关键词: 无机非金属材料 ; 席夫碱卟啉 ; TiO2 ; 敏化 ; 光催化

Abstract:

A Schiff base cobalt porphyrin, namely N-(5-p-phenyl) -10, 15, 20-triphenyl porphyrin-nitrophenyl azomethine, denoted as XFJ-Co-TPP, was prepared by chemical synthetic method. Using XFJ-Co-TPP as sensitizer, anatase TiO₂ samples were impregnated with metal porphyrin to form XFJ-Co-TPP-TiO₂ composite photocatalysts. The photocatalysts were characterized by FT-IR, UV-Vis DRS, XRD and SEM. The results showed that the as-synthesised Schiff base cobalt porphyrins were target compound, which were successfully depositedon the surface of TiO₂. The photocatalytic activity of XFJ-Co-TPP-TiO₂ composite photocatalysts was investigated throughthe photocatalysts assisted degradation of methylene blue(MB) and Rhodamine B (RhB) under visible light irradiation. It was found that XFJ-Co-TPP-TiO₂ composite exhibited much higher photodegradation efficiency than the bare TiO₂ catalysts. The effect of various radical scavengers on the degradation of RhB with XFJ-Co-TPP-TiO₂-1 as catalyst showed thath⁺was likely to be major active specie responsible for the dye degradation under visible light.

Key words: inorganic non-metallic materials ; Schiff base porphyrin ; TiO2 ; sensitize ; photocatalytic

TiO₂因其具有良好的热稳定性、无毒、超强的氧化能力、高效光分解水和光分解水体和空气有机污染物等优异性能, 多年来在光催化研究领域吸引人们的广泛关注^{[1, 2]}, 但TiO₂的禁带宽度是3.2 eV, 只有在大于3.2 eV的紫外光下(波长小于380 nm)才能使其激发产生光催化活性, 因此在可见光下无催化活性, 导致可见光利用率低。因此, 有效提高TiO₂光催化剂在可见光下的光催化活性已成为光催化研究的热点之一^[3]。目前, 国内外环境工作者已通过多种途径对TiO₂光催化剂进行改性研究, 以提高其可见光催化活性和扩大可见光吸收范围, 其中, 应用金属卟啉配合物作为光敏化剂敏化TiO₂形成新型复合光催化剂表现出优异的性能, 突显出了较好的应用前景^[4-6]。席夫碱(Schiff-Base)也称亚胺或亚胺取代物, 是一类含有C=N基团的有机化合物, 席夫碱官能团由于具有很好的生色性、机械性、稳定性和导电性等特殊物理性质, 席夫碱类配体及其配合物在合成、催化等领域广泛的应用而引起了人们的关注^{[7, 8]}。曹婷婷等^[9]采用无机钛盐醇解法制备了席夫碱铁-TiO₂复合物催化剂(FeSSPA-TiO₂), 研究了FeSSPA-TiO₂的光催化性能, 结果表明: FeSSPA-TiO₂光催化剂在pH 6.7, 可见光照射条件下, 80 min 后RhB 褪色率达到100%, 20 h 小分子2, 4-DCP, SA的降解率分别达到67%和100%。若将席夫碱与卟啉键联在一起制备席夫碱卟啉配合物, 可以有效实现席夫碱和卟啉之间的能量转移, 增加整个分子的平面共轭效应, 提高卟啉的发光性能, 而目前席夫碱卟啉配合物敏化TiO₂复合物在光催化降解中的应用还尚未见报道。本文以吡咯、对羟基苯甲醛、对硝基苯甲醛、醋酸钴等为原料, 合成了N-(5-对苯基)-10, 15, 20-三苯基卟啉-对硝基苯甲亚胺, 简称席夫碱钴卟啉, 记为XFJ-Co-TPP, 结构式见图1。利用水热法制备了TiO₂, 并采用席夫碱钴卟啉为敏化剂制备了金属卟啉-TiO₂复合催化剂, 以其达到提高复合催化剂可见光光谱响应的目的, 提高复合催化剂在可见光下的光催化反应活性。通过以亚甲基蓝(MB)和罗丹明B(RhB)为模型降解物研究了席夫碱钴卟啉-TiO₂(XFJ-Co-TPP-TiO₂)复合催化剂的光催化性能。

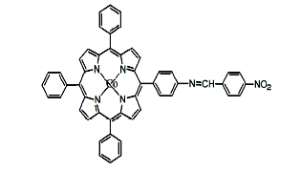

图1 席夫碱钴卟啉结构式图

Fig.1 Structure of XFJ-Co-TPP

1 实验方法

1.1 试剂与仪器

所用试剂硫酸钛、苯甲醛、对硝基苯甲醛、吡咯(用前重蒸)及乙酸钴均为分析纯; 层析柱所用硅胶, 50~75 μm目(青岛海洋化工厂); 蒸馏水, 自制。光催化反应装置, 自制。

采用6100型X射线衍射仪(XRD)对样品进行晶相分析, Cu Kα辐射, 管流40 mA, 管压40 kV, 扫描速度5°/min; VEGA3型扫描电子显微镜观察样品的形貌和粒径大小, 采用JSM-6700F型扫描电子显微镜(SEM)进行元素的面扫描分析; 采用Shimadzu FTIR 8000(KBr压片)红外光谱仪进行样品的结构分析; 紫外-可见漫反射光谱(DRS)的测量在TU-1901型紫外-可见光谱仪上进行, 测量时用BaSO₄做参比; 元素分析采用Vario ELcube元素分析仪。

1.2 希夫碱钴卟啉(XFJ-Co-TPP)的合成

希夫碱钴卟啉(XFJ-Co-TPP)的合成参照文献^{[10, 11]}完成, (1)在250 mL的三颈烧瓶中加入150 mL丙酸, 再加入0.75 mol苯甲醛和0.25 mol对硝基苯甲醛, 油浴加热T=140℃, 搅拌加热至回流, 再缓慢滴加 7 mL(0.1 mol)新蒸吡咯与10 mL丙酸的混合溶液, 滴加1 h, 滴加完毕继续搅拌回流1 h, 停止反应, 反应液静置冷却至室温。倾倒进单口烧瓶中, 利用旋转蒸发仪蒸出大部分溶剂, 转移至烧杯中, 用冰甲醇冲洗, 并冰浴过夜。之后抽滤, 烘干即得粗产品。粗品用CHCl₃为淋洗剂, 硅胶为固定相进行柱层析分离, 得纯品紫色晶体, 所得样品称为5-对硝基苯基-10, 15, 20-三苯基卟啉, 记为NO₂-TPP, C₄₄H₂₉N₅O₂(F.W.:659.8), UV-vis, λ_max/nm: 418、515、550、590、645。元素分析实测值(计算值), %: C79.71(80.10); H 4. 32(4.43); N 10.03(10.62)。(2)在 250 mL 的三颈烧瓶中加入150 mL DMF(N, N-二甲基甲酰胺), 再加入1 g NO₂-TPP, 0.4g四水醋酸钴(摩尔比1:1.2), 油浴T=165℃, 加热回流搅拌, 反应3h, 反应液静置冷却至室温。倾倒进单口烧瓶中, 利用旋转蒸发仪蒸出溶剂, 放入烘箱中烘干, 过夜, 所得样品为5-对硝基苯基-10, 15, 20-三苯基钴卟啉, 记为Co-NO₂-TPP, C₄₄H₂₇N₅O₂C_o(F.W.: 716.7), UV-vis, λ_max/nm: 414、541。元素分析实测值(计算值), %: C72.58(73.74); H 4.03(3.80); N 9.32(9.77)。(3)250 mL 三口烧瓶瓶中, 1 g 5-对硝基苯基-10, 15, 20-三苯基卟啉溶于 50 mL浓盐酸, 加入1.1 g氯化亚锡, 在氮气保护下油浴搅拌加热至70℃, 反应2 h。加水稀释, 结束反应, 转移至分液漏斗中, 加三氯甲烷萃取, 将下层液收集到锥形瓶中, 加半勺无水硫酸镁干燥, 过夜, 过滤取清液旋蒸。放入烘箱中烘干。所得样品为5-对硝基苯基-10, 15, 20-三苯基钴卟啉, 记为记为Co-NH₂-TPP, C₄₄H₂₉N₅C_o(F.W.: 686.7), UV- vis, λ_max/nm: 413、542。元素分析实测值(计算值), %: 实测值(计算值), %: C76.56(76.96); H 4.43(4.26); N 9.89(10.20)。(4)用100 mL无水乙醇溶解Co-NO₂-TPP, 并转移至三口烧瓶中, 加热至70℃, 搅拌回流, 用10 mL无水乙醇溶解4-硝基苯甲醛, 并缓慢滴加反应时间3 h。反应结束后, 旋蒸即得样品为N-(5-对苯基)-10, 15, 20-三苯基卟啉-对硝基苯甲亚胺, 记为XFJ-Co-TPP, C₅₁H₃₂N₆O₂Co(F.W.: 819.8), UV- vis, λ_max/nm: 430、544。元素分析实测值(计算值), %: C74.35(74.72); H 3.86(3.93); N 9.97(10.25)。合成路线如图2所示。

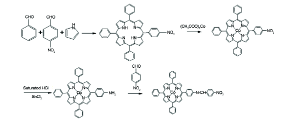

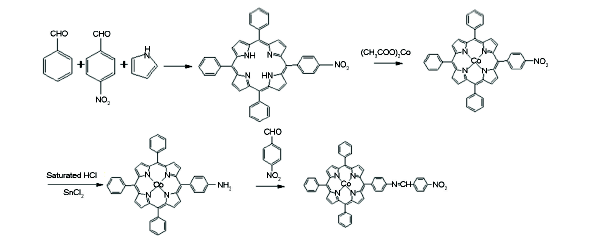

图2 希夫碱钴卟啉(XFJ-Co-TPP)合成路线

Fig.2 The synthetic route of XFJ-Co-TPP

1.3 希夫碱钴卟啉/TiO的制备

采用水热法制备TiO₂^[11]: 称取0.432 g硫酸钛, 溶解至30 mL水中, 转移到反应釜中, 将反应釜放到电热恒温干燥箱中, 设置温度180°, 恒温16 h。待反应结束后, 取出抽滤, 烘干干燥。研磨, 待用。

称取席夫碱卟啉x mg与1 g TiO₂, 溶于150 mL无水乙醇中, 水浴加热78℃, 搅拌回流2 h。反应结束后, 旋蒸, 烘干, 称重。样品记为XFJ-Co-TPP-TiO₂-x。x分别为1, 3, 5。以下文中所述的XFJ-Co-TPP-TiO₂, 如无特殊说明, 均为席夫碱卟啉用量为3 mg样品。

1.4 光催化降解实验

采用自制的光催化反应装置进行光催化实验。整个催化装置四周避光, 采用Xe灯(150 W)为光源, 光源与降解液距离为20 cm。实验时, 在反应器中加入一定量的染料溶液(亚甲基蓝或罗丹明B, 浓度均为10 mg/L)和一定量的催化剂(催化剂的投加量固定为1 g/L, 染料体积均为50 mL)在无光照下鼓气30 min, 待吸附达到平衡, 打开光源, 开始计时, 每隔一定时间取样, 以模型反应物的降解率η表征该催化剂的活性。降解率的计算式: $\begin{matrix} η = \frac{A_{0} - A_{t}}{A_{0}} \times 100 % \end{matrix}$ , 其中, A₀为染料溶液在反应体系中避光吸附30 min后在最大吸收波长处的吸光度值, A_t为反应时间为t时染料溶液在最大吸收波长处的吸光度值。

2 结果与讨论

2.1 红外光谱分析

分析XFJ-Co-TPP, TiO₂与XFJ-Co-TPP-TiO₂的FT-IR谱图, 结果如图3所示。从席夫碱钴卟啉(XFJ-Co-TPP)的FT-IR谱图(图3内插图)中可以看到, 在730 cm^-1、1600 cm^-1, 1516 cm^-1、1440 cm^-1处的吸收谱带为卟啉类芳香族化合物共轭环上的C=C伸缩振动, 1343 cm^-1处的谱带是硝基的对称伸缩振动, 850 cm^-1谱带归属于吡咯环C-N伸缩振动, 在1343 cm^-1左右的吸收峰为硝基的特征峰, 在1000 cm^-1左右出现了强吸收, 为金属卟啉的特征峰, 1618 cm^-1处出现M_C=N ( Schiff碱)强吸收, 为亚胺键的特征峰, 说明生成了一个新的C=N双键^[8], 上述席夫碱卟啉中特征结构的红外吸收峰证明了合成的样品与目标样品的结构一致。对比TiO₂, XFJ-Co-TPP与XFJ-Co-TPP -TiO₂的红外光谱可以看出, XFJ-Co-TPP在2922 cm^-1、2847 cm^-1处有特征峰, TiO₂在这两处没有, 而XFJ-Co-TPP-TiO₂却保留了XFJ-Co-TPP在该处的特征峰; XFJ-Co-TPP在1516 cm^-1处也有芳香族化合物共轭环上的C=C伸缩振动特征峰, TiO₂在这处也没有, 而XFJ-Co-TPP-TiO₂却保留了XFJ-Co-TPP在该处的特征峰, 所以可以证明席夫碱钴卟啉已经成功负载于TiO₂表面。

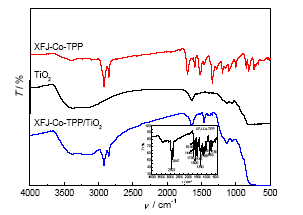

图3 TiO₂, XFJ-Co-TPP与XFJ-Co-TPP -TiO₂的红外光谱

Fig.3 FT-IR spectra of TiO₂, XFJ-Co-TPP and XFJ-Co-TPP-TiO₂

2.2 紫外-可见光谱分析

UV-Vis 反射光谱可反映催化剂对光的吸收作用情况, XFJ-Co-TPP-TiO₂和同条件下制备的TiO₂的UV-vis-DRS光谱分别见图4的曲线a和b。由图4可知, 纯TiO₂的吸收边带在紫外区397 nm处, 即仅对紫外光有响应; 经席夫碱卟啉敏化后XFJ-Co-TPP-TiO₂的吸收边带有一定程度的红移, 增加至410 nm, 并且XFJ-Co-TPP-TiO₂在430 nm附近有金属卟啉XFJ-Co-TPP的特征吸收峰, 这是由于XFJ-Co-TPP的第二电子激发态 S₂发生 a_1u(π)-e_g(π^*)跃迁产生, 该吸收带为金属卟啉Soret带的吸收峰, 在500~550 nm之间的吸收峰为XFJ-Co-TPP由于第一电子激发态 S₁发生 a_2u(π )-e_g(π^*)跃迁而产生的金属卟啉Q带特征吸收^[12]。敏化后的XFJ-Co-TPP-TiO₂在可见光区域400~700 nm之间表现出的强烈吸收, 表明席夫碱卟啉作为敏化剂已负载于TiO₂的表面, 并且吸收边带有较大程度的红移, 吸收边带的红移也表明卟啉和TiO₂之间不是简单地物理吸附, 而是存在一定的化学键合作用, 这种键合可以保证金属卟啉不易从TiO₂表面脱落, 也为金属卟啉光激发产生的光生电子的传输建立了便利通道。

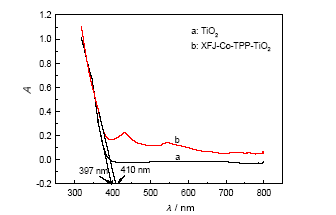

图4 不同光催化剂的漫反射图

Fig.4 UV-vis diffraction spectra of different photocatalysts

2.3 XRD表征

分析XFJ-Co-TPP-TiO₂催化剂, 测试其XRD谱并与纯TiO₂比较, 结果见图5所示。图5中曲线a为蒸汽热法合成TiO₂的XRD谱线, 可以看出, 实验所制备的TiO₂催化剂具有纯锐钛型TiO₂的晶型^[12], 锐钛矿相TiO₂的特征2θ角为: 25.4°, 37.8°, 48.1°, 53.9°, 55.2°及62.8°, 其峰位与标准PDF卡(89-4921)一致。图5中曲线b对应席夫碱卟啉敏化后的XFJ-Co-TPP-TiO₂催化剂的XRD谱线, 和纯锐钛矿型TiO₂相比, 它们都具有相同的衍射峰, 表明席夫碱金属卟啉催化剂负载于TiO₂表面后并没有改变TiO₂的晶型, 复合催化剂中TiO₂仍以四方晶系锐钛矿结构形式存在。

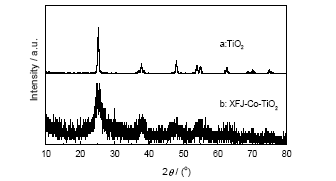

图5 不同光催化剂的XRD谱图

Fig.5 XRD patterns recorded for different photocatalysts

2.4 形貌分析

为了考察席夫碱金属卟啉敏化TiO₂的形貌, 对其进行扫描电镜分析, 选择纯TiO₂和XFJ-Co-TPP-TiO₂, 结果如图6所示。其中图6a是未敏化TiO₂的SEM图, 从图中可以看出TiO₂为一些球形和近似球形的颗粒, 粒径大小在200 nm~500 nm之间。图6b是XFJ-Co-TPP-TiO₂样品的SEM图, 内插图为其能谱图, TiO₂表面负载席夫碱金属卟啉(XFJ-Co-TPP)后, 对其粒径形貌和大小都没有造成显著变化。但是负载卟啉后TiO₂表面比负载前TiO₂的表面略微光滑, 这可能是由于在负载席夫碱金属卟啉的过程中, TiO₂需要在含有金属卟啉的有机溶剂中回流, 在此过程中有机溶剂的润洗作用将TiO₂粗糙表面变得相对光滑。从图6c为XFJ-Co-TPP-TiO₂样品的元素面扫描图谱, 能谱图中看出, 能谱中有Ti, O, N, Co元素, N和Co元素是金属卟啉中的元素, 它们的存在可以证明席夫碱卟啉已经成功负载于TiO₂表面。

图6 不同光催化剂的SEM图(a) TiO₂; (b)XFJ-Co-TPP-TiO₂; (c) Ti, O, N和Co的元素面扫描图

Fig.6 SEM images of different photocatalysts (a) TiO₂; (b) CoTCPP-TiO₂; (c) mapping of Ti, O, N and Co

2.5 光催化降解实验

分别采用亚甲基蓝和罗丹明B降解体系来评价样品的光催化活性。图7a为TiO₂, XFJ-Co-TPP-TiO₂-1, XFJ-Co-TPP-TiO₂-3和XFJ-Co-TPP-TiO₂-5系列催化剂在可见光下光催化降解亚甲基蓝溶液(50 mL, c₀=10 mg/L)降解率随时间的变化曲线。结果表明, 席夫碱卟啉负载TiO₂在可见光下的光催化活性明显高于纯TiO₂, 随着敏化量的增加催化效果均增强, 但敏化组各组间催化效果相差不明显, 图7b为4种催化剂对亚甲蓝溶液的降解的动力学曲线, 可以看出, 4种催化剂中降解速率常数最大的是XFJ-Co-TPP-TiO₂-5, 速率常数0.018 min^-1。

图7 可见光下不同光催化剂对亚甲基蓝的降解率曲线和ln(C₀/C)随时间变化曲线

Fig.7 MB degradation under visible light illumination in the presence of various photocatalyst (a), ln(C₀/C) versus time for various photocatalyst (b)

在同样的光催化降解实验条件下, 选择罗丹明B(50 mL, c₀=10 mg/L)为反应模型物, 以TiO₂, XFJ-Co-TPP-TiO₂-1, XFJ-Co-TPP-TiO₂-3和XFJ-Co-TPP-TiO₂-5为催化剂, 在氙灯照射下(其他操作与光降解亚甲基蓝时相同)做对比试验, 结果如图8, 图8a为4种催化剂光催化降解罗丹明B溶液(50 mL, c₀=10 mg/L)降解率随时间的变化曲线, 图8a中结果表明, 席夫碱卟啉负载TiO₂在可见光下的光催化活性明显高于未敏化的TiO₂, 席夫碱卟啉敏化量对催化降解罗丹明B溶液的催化效果影响很大, 与图7a不同的是, 敏化组各组间催化效果相差非常明显, 4种催化剂中XFJ-Co-TPP-TiO₂-1对罗丹明B溶液的催化降解表现出最佳的降解效果, 图8b为4种催化剂对罗丹明B 溶液的降解的动力学曲线, 可以看出, 4种催化剂中降解速率常数最大的是XFJ-Co-TPP-TiO₂-1, 速率常数达到0.061 min^-1, TiO₂的速率常数仅为0.014 min^-1。在可见光照射下, 随着反应的进行, RhB 在最大吸收波长(553 nm)处的吸光值不断减小, 并有明显的蓝移现象, 最大吸收波长光降解40 min时蓝移到497 nm处, 说明RhB 的分子被破坏, 发生脱乙基反应^[9]。反应60 min 后可见光区的吸收完全消失, 褪色率达到100%, 降解中间产物进一步被分解(如图8c所示), 进而也说明席夫碱卟啉敏化的TiO₂能在可见光照射下可以高效降解RhB。为了考察席夫碱卟啉与TiO₂结合的牢固程度, 以XFJ-Co-TPP-TiO₂-1为考察对象, 罗丹明B溶液为降解对象, 催化剂重复使用5次的降解率结果如图8d所示。从图8d中结果可以看出, 催化效率几乎无变化, 催化降解罗丹明B 1 h的降解率均在90%以上, 说明复合光催化剂性质稳定, TiO₂与席夫碱卟啉之间的结合很牢固, 催化剂寿命较长。

图8 可见光下不同光催化剂对罗丹明B的降解率曲线(a); ln(C₀/C)随时间变化曲线(b); XFJ-Co-TPP-TiO₂-1光降解过程RhB过程中UV-vis图谱变化曲线(c); XFJ-Co-TPP-TiO₂-1循环使用特性(d)

Fig.8 RhB degradation under visible light illumination in the presence of various photocatalyst (a); ln(C₀/C) versus time for various photocatalyst (b); the UV-vis spectral changes of RhB over XFJ-Co-TPP-TiO₂-1 (c); Recycling properties of XFJ-Co-TPP-TiO₂-1 (d)

对比图7和图8可以看出, 4种不同的席夫碱卟啉敏化后的TiO₂样品对亚甲基蓝和罗丹明B表现出差异很大的催化效果, 在同样条件下, 罗丹明B的降解要更加快, 未敏化的TiO₂对罗丹明B在60 min的降解率达到60%左右, 而相同时间内亚甲基蓝在60 min的降解率仅为30%左右, 分析认为, 主要是亚甲基蓝和罗丹明B属于不同类型的染料分子, 图9是亚甲基蓝和罗丹明B的化学结构式, 由于罗丹明B中的发色基团苯胺基、羧基和极不稳定N⁺易被外界因素破坏甚至出现脱乙基生成罗丹明, 所以光降解过程中罗丹明B的结构很容易被破坏而生成一些不稳定的无色有机中间产物, 还有可能生成其他罗丹明B的同分异构体而导致光降解过程溶液很快褪色, 所以罗丹明B相对于亚甲基蓝而言更容易发生褪色, 只需要更小的能量就能达到结构变化而导致溶液褪色^[13]。

图9 亚甲基蓝和罗丹明B的结构式

Fig.9 Structural formula of MB and RhB

2.6 光催化反应机理推测

为了更加深入地研究所制备的复合催化剂在可见光条件下催化降解罗丹明B的反应机理, 在XFJ-Co-TPP-TiO₂-1反应体系中分别加入正丁醇(t-BuOH)硝酸银(AgNO₃)和乙二胺四乙酸钠(EDTA-2Na), 相应捕获反应过程中产生的羟基自由基(OH), 电子(e^-)和空穴(h⁺)捕获剂的影响结果如图10所示。由图10可见, 不加捕获剂时 MB 降解率为 97.8%, 而加入捕获剂正丁醇, AgNO₃和EDTA-2Na后使罗丹明B的降解率分别降至70.2%, 54.7% 和 41.7%, 这表明在可见光催化降解罗丹明B的过程中, 三种自由基均参加了光降解过程, 在三种自由基中, 空穴是催化剂XFJ-Co-TPP-TiO₂-1光降解罗丹明B反应体系中的主要活性物种。

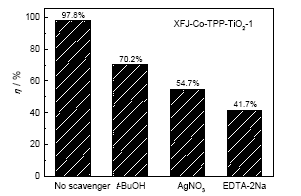

图10 催化剂自由基捕获实验

Fig.10 Active specie trapping experiments for catalysts

3 结论

席夫碱钴卟啉(XFJ-Co-TPP)与锐钛矿TiO₂复合后的催化剂XFJ-Co-TPP- TiO₂吸收边带红移至410 nm; TiO₂表面用席夫碱钴卟啉敏化后并未改变其原有的晶型和颗粒大小, 但是形貌略有变化, 与纯TiO₂相比, 敏化后的样品表面变得相对光滑; 席夫碱钴卟啉负载于TiO₂表面后使复合催化剂能够吸收可见光; 在可见光下, XFJ-Co-TPP-TiO₂-5光催化降解亚甲基蓝溶液的速率常数0.018 min^-1; XFJ-Co-TPP-TiO₂-1光催化降解罗丹明B溶液的速率常数达到0.061 min^-1, 60 min后褪色率达到100%; XFJ-Co-TPP-TiO₂-1重复使用5次催化降解罗丹明B的降解率均在90%以上; 同样的催化剂对不同染料表现出不同的催化效果主要归因于亚甲基蓝和罗丹明B属于不同类型的染料分子; 空穴(h⁺)是催化剂XFJ-Co-TPP-TiO₂-1光降解罗丹明B反应体系中的主要活性物种。
