Chinese Journal of Material Research, 2017, 30(12): 914-920
doi: 10.11901/1005.3093.2016.395
A356铝合金扫描式微弧氧化涂层的成膜过程及耐腐蚀性能*
Growth Process of Scanning Microarc Oxidation Coatings on A356 Alloy and their Corrosion Resistance
夏伶勤, 韩建民, 杨莎, 杨智勇, 李卫京
北京交通大学机械与电子控制工程学院 北京 100044
XIA Lingqin, HAN Jianmin*,, YANG Sha, YANG Zhiyong, LI Weijing
School of Mechanical Electric and Control Engineering, Beijing Jiaotong University, Beijing 100044, China
**To whom correspondence should be addressed, Tel: (010)51683300, E-mail:jmhan@bjtu.edu.cn.
本文联系人: 韩建民, 教授
基金资助: * 国家自然科学基金51371022, 中央高校基本科研业务费专项资金2015JBM076, 中国铁路总公司科技研究开发计划课题2015008-C资助项目;
*Supported by National Natural Science Foundation of China No. 51371022, the Central College Basic Scientific Research Business Expenses Special Funds No. 2015JBM076, China Railway Corporation Science and Technology Research and Development Program No. 2015J008-C.;
中图分类号: 分类号 TB304, TG174 文章编号 1005-3093(2016)12-0914-07     文献标识码: 分类号 TB304, TG174 文章编号 1005-3093(2016)12-0914-07
摘要:

采用扫描式微弧氧化(SMAO)技术在A356铝合金表面制备了陶瓷涂层。测定了反应过程中涂层的电压-时间、动力学生长曲线, 研究了涂层的显微组织、成分分布, 分析涂层的相组成及显微硬度分布, 并比较了氧化前后极化曲线的变化。结果表明, 在硅酸盐溶液中获得的涂层主要由α-Al2O3、γ-Al2O3和莫来石组成, 涂层与基体呈现良好的冶金结合。与A356传统式微弧氧化(CMAO)涂层相比, SMAO涂层中α-Al2O3含量略多、孔隙率更低, 显微硬度更高。此外, 两种氧化处理之后, 铝合金的耐腐蚀能力均得到显著提高。
关键词: 材料失效与防护 ; 铝合金 ; 扫描式微弧氧化 ; 陶瓷膜 ; 腐蚀性能

Abstract:

Al-alloy A356 was treated by scanning micro arc oxidation (SMAO) method. The voltage-time and coating thickness-time curves were recorded. The microstructure, composition,phase constituent and microhardness profile of coatings werecharacterized. The corrosion behavior of the composite was evaluated by polarization test. Results show that the coating deposited in silicate electrolyte consists of α-Al2O3, γ-Al2O3 and mullite. The coating and the substrate presented excellent metallurgical bonding. Compared with the common micro arc oxidation (CMAO) coatings on A356 alloy, the SMAO coating contained higher amount of α-Al2O3 phase withless porous, and possessed higher micro hardness. However, after treatment by either CMAO or SMAO, the corrosion resistance of A356 alloy was significantly improved.
Key words: materials failure and protection ; Al-alloy ; scanning micro ; arc oxidation ; ceramic coating ; corrosion resistance

微弧氧化(MAO)是一种阀金属表面处理技术, 上世纪70年代由Markow等人首次提出[1]。经研究证实该技术可用于提高阀金属的耐磨[2]和耐腐蚀[3,4]性能, 生物活性[5]以及热障性能[6], 而且绿色环保无污染。尤其近年来微弧氧化技术已逐步完成由实验室研究到实际应用的转变。

传统微弧氧化(CMAO)处理系统主要由电解槽、高压电源、冷却装置、阴极和阳极组成, 阴极和阳极通过电解液实现连通, 阳极工件必须完全浸没在电解液中。然而, 当工件面积较大时将对处理系统的电解槽尺寸和电源功率提出更高的要求, 此外, 该系统难以对工件进行局部氧化处理[7, 8]。为解决这些问题, 研究者们进行了多种尝试。王亚明等人[7]首次采用喷射式阴极在LY12铝合金表面制备了微弧氧化涂层, 用于工件局部修复; 吕鹏翔等人采用管状不锈钢阴极逐行扫描修复2024铝合金样件的受损部位[9]。Pogrebnjak等人[10]利用一组环形阴极在纯铝合金化的石墨管外表面制备了微弧氧化涂层; 专利RU2163272[11]采用固定电解液喷射到旋转工件表面的方式实现了轴对称圆柱形工件外表面的修复。

目前的研究主要集中在移动式微弧氧化工艺的探索, 对移动式微弧氧化涂层生长规律并未深入分析, 特别是扫描式阴极对膜生长动力学的影响还未见报道, 对涂层耐蚀性能的评估也较少。本工作使用由传统微弧氧化改装后的扫描式微弧氧化(SMAO)设备在A356合金表面制备陶瓷涂层, 着重研究涂层的生长过程, 分析了涂层的形貌特征及组成, 同时对其耐蚀性进行评估。

1 实验方法
1.1 实验材料

实验材料A356铝合金, 其化学成分见表1。试样加工成70 mm×30 mm×2 mm和30 mm×20 mm×2 mm两种规格分别用于SMAO和CMAO, 试样表面经400#砂纸打磨并除油清洗。SMAO选用70 mm×30 mm×2 mm试样是为了便于试样固定, 阴极扫描速率为0时实际处理面积为30 mm×20 mm, 而当扫描速率为0.1 mm/s时实际处理面积为50 mm×20 mm, 其余部分用绝缘胶带密封。

1.2扫描式微弧氧化涂层制备

对北京交通大学自制的传统微弧氧化设备[12]进行改装, 在电解液循环管道的出水端连接一段钢管, 钢管的另一端与ϕ15 mm的不锈钢喷嘴相连, 喷嘴同时作为扫描式微弧氧化的阴极; 增加了单轴运动机构控制喷嘴做直线运动, 移动速率连续可调(0~15 mm/s)。进行SMAO处理前预先固定阳极试样用于确保阴极喷嘴运行过程中与阳极试样有一定的间隙, 以免出现短路损坏电源。图1为改装后的SMAO处理系统示意图。

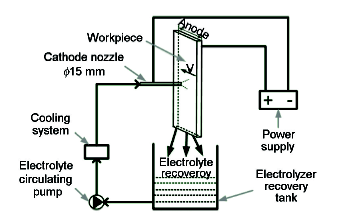

图1 扫描式微弧氧化处理系统示意图

Fig.1 Schematic of the equipment for scanning micro-arc oxidation treatment

表1 A356铝合金的化学成分
Table 1 Chemical composition of the A356 alloy (%, mass fraction)
Elements Al Si Mg Mn Fe Cu Ti P
Bal. 7.23 0.332 0.001 0.112 0.001 0.128 <0.001

表1 A356铝合金的化学成分

Table 1 Chemical composition of the A356 alloy (%, mass fraction)

SMAO阴极扫描速率为0.1 mm/s, 其他参数和CMAO一致, 电源参数设置为：电流密度4 A/dm2, 频率50 Hz, 占空比50%。电解液由去离子水、10 g/L硅酸钠和2 g/L氢氧化钠组成, 电解液温度不超40℃。

1.3 扫描式微弧氧化涂层性能表征

采用ISOCOPE MPOD型涡流测厚仪测量微弧氧化陶瓷膜的厚度。采用CamScan 3400型扫描电子显微镜观察试样表面形貌和截面组织, EDS分析试样表面和截面元素组成。D/max2200pc型自动X射线衍射仪(Cu靶, Kα射线)分析涂层的相组成。并用HX–500型显微硬度计测量陶瓷膜的显微硬度, 载荷重量为100 g, 加载时间15 s。

1.4 电化学测试

使用三电极体系, 在PARSTAT2273电化学工作站上进行室温下的电化学腐蚀试验, 饱和甘汞电极作参比电极, Pt电极作辅助电极, 微弧氧化反应前后的A356铝合金试样作工作电极。实验介质为pH7的3.5%NaCl(质量分数)溶液中, 测试试样工作面积为1 cm2, 极化曲线测试的扫描速率0.2 mV/s, 从相对开路电位-500 mV向阳极方向扫描。所有试样均在NaCl溶液中浸泡30 min后进行测试。

2 结果与讨论
2.1 微弧氧化过程电压-时间曲线

扫描式、传统式微弧氧化过程的电压-时间曲线如图2所示。SMAO只记录了阴极喷嘴不移动、电极距离分别为5和10 mm时的两组数据, 本文暂未考虑阴极移动速率对电压的影响。由图2a可以看出, SMAO和CMAO电压-时间曲线均可划分为3个阶段, 结合氧化过程中试样表面的放电行为将它们定义为放电孕育期(I)、放电初期(II)和放电稳态期(III)。CMAO微弧II、III阶段的电压值低于SMAO相应的电压, 且CMAO的稳态电压为600 V比SMAO(697 V)低了将近100 V, 但电极距离5和10 mm对应的微弧放电阶段电压相差较小。电流密度为4 A/dm2时, 放电孕育期仅有几秒钟, 为深入对比放电瞬间的细节将图2a虚线框图中的数据局部放大(图2b)。由图2b可以看出, 第I阶段, 三种工艺条件下电压均快速上升同时试样表面生成一层阳极氧化膜, 直到增加至临界击穿电压(即试样表面开始出现火花放电现象)则孕育期结束。显然, 不同工艺其击穿电压各异, CMAO、SMAO的电极距离为5 mm和10 mm时击穿电压分别是560 V、439 V和500 V, 说明电极距离对击穿电压影响显著, 电极距离越大, 所需的击穿电压越高。在第二阶段即放电初期, SMAO电压随时间延长继续增加只是增速变缓, 而在10 s时, CMAO电压从605 V降低至560 V。

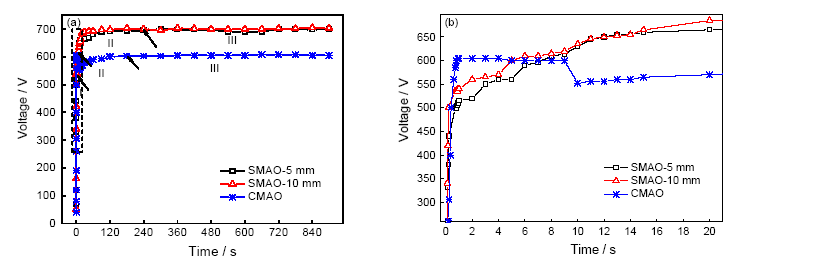

图2 (a)SMAO(电极距离5、10 mm)和CMAO微弧氧化过程中电压-时间变化曲线; (b)为(a)的局部放大图

Fig.2 (a) Voltage-time response curves for SMAO and CMAO for A356 alloy; (b) Details of the first 20 s of the responses of (a)

CMAO的击穿电压高于SMAO, 这是电极距离不同引起的, 电极距离从小到大的顺序是SMAO-5 mm < SMAO-10 mm < CMAO, 假设击穿孕育期基体表面形成涂层所需的电场强度相等, 则所需的击穿电压从小到大的顺序是SMAO-5 mm < SMAO-10 mm < CMAO, 与Voltage-time曲线数据一致。而SMAO稳态电压高于CMAO的原因和SMAO的放电特性有关, CMAO试样全部浸没在电解液中, 10 s之后的电压陡降, 说明试样整个表面已完全被氧化膜覆盖, 而SMAO的成膜区域是变化的, 由起初的接近于喷嘴横截面大小逐渐扩大。

2.2 生长动力学

图3为电极距离5 mm, 阴极喷嘴不移动时A356铝合金SMAO涂层的动力学生长曲线, 图中SMAO涂层总厚度(Htot)和向内(Hin)、向外(Hout)生长厚度的测量及计算方法参考本文作者的前期研究论文[12]。可以看出, 涂层厚度随着氧化时间的延长逐渐增加, 但Htot-Time曲线呈双线性关系, 在SMAO初期, 涂层总厚度增长较快, 接近于线性增长, 生长速率达到3.98 μm/min, 30 min后Htot增长速度变慢, 基本上保持线性增长, 生长速率为0.95 μm/min, 在105 min之后, Htot增长速度进一步放缓。经过125 min的SMAO处理, 最终膜厚210.2 μm, 这已超过了CMAO的最终膜厚[12], 证明了SMAO技术的可行性。Hout-Time曲线也呈现双线性关系, 涂层向外生长速率先快后慢, 而Hin-Time曲线斜率近似于常数, 向内生长速率变化较小。

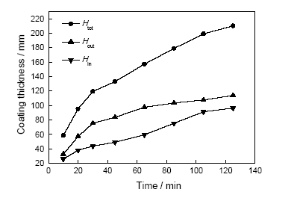

图3 电极距离5 mm时A356铝合金扫描式微弧氧化涂层生长曲线

Fig.3 Curves showing total, outward and inward growth behavior of SMAO coating as a function of time on A356 substrate at interelectric gap 5 mm

薛文斌等[13]和Li等[14]的研究表明CMAO处理涂层以向内生长为主, 向外生长为辅的方式在铝合金表面沉积, ZL101和2A12在硅酸盐体系中氧化初期涂层厚度以向外增长为主, 后期以向内增长为主; 在磷酸盐体系中涂层厚度向内向外增长速度接近。SMAO处理初期涂层生长方向与CMAO相似, 涂层以向外生长为主, 随着氧化时间的延长, CMAO逐渐转向基体内生长, 而SMAO转向基体内生长速率虽有所增加, 但仍然以向外生长为主。这种区别主要来源于SMAO处理改变了电解液与阳极试样的接触方式, SMAO处理过程中的电解液流动性更强, 涂层外表面附近的温度较CMAO低, 有利于涂层向外生长。

2.3 扫描式微弧氧化膜表面形貌和成分

CMAO和SMAO(电极距离5 mm, 喷嘴固定)处理5 min时涂层的表面形貌如图4所示。由图4a和图4c可发现, 两种处理工艺下涂层表面形貌接近, 表面均分布着大量微孔且存在很多大小不一的凸起物, 类似于火山喷发状, 表面上的微孔是放电结束后残留的未封闭等离子体放电通道[15]。但SMAO和CMAO涂层表面形貌也存在一些差别, CMAO表面微孔直径在3~6 μm(图4b), SMAO表面孔径更小在1~3 μm之间(图4d), 另外, SMAO表面有更多的细小颗粒状析出物。这可能与SMAO电解液的流动特性有关, CMAO电解液与阳极几乎是静态接触, 而SMAO电解液是以一定的初速度喷射到阳极表面, 电解液中的硅和钠等成分更容易进入涂层参与成膜反应, 同时上节分析的SMAO表面形成的更低的温度环境也不利于析出物长大。

为验证SMAO电解液的初速度有利于电解液成分参与成膜反应的推论, 对图4b、4d中的析出物(A、C)和平面区域(B、D)进行EDS元素分析, 结果见表2。可以看出, 微弧氧化涂层主要由氧、钠、铝、硅等元素组成。在CMAO涂层中, 析出物和平面区域的成分接近, 微区A硅含量仅略低于微区B, 而SMAO涂层中, 析出物和平面区域的成分差异明显, 微区C的硅含量远高于微区D, 说明SMAO涂层中析出物是富硅相。SMAO涂层中富硅析出物多于CMAO, 表明扫描式阴极促进电解液中的SiO32-参与成膜氧化反应, 为氧化膜向外生长提供了物质动力。对比微区A和C成分发现, SMAO涂层中颗粒状析出物中硅和钠含量均高于CMAO, 其中硅含量高达24.16%, 而CMAO涂层中硅含量仅为8.53%, 多余的硅和钠来源于电解液, 证实了扫描式阴极有利于电解液成分参与成膜反应的推测。平缓区域B和D的成分相近, 主要是铝和氧的化合物, 说明SMAO与CMAO反应原理是一致的。

表2 微弧氧化涂层表面元素组成
Table 2 Chemical compositions of CMAO and SMAO coating (%, atomic fraction)
O Na Al Si
A 49.65 1.23 40.59 8.53
B 50.69 1.67 39.36 8.28
C 34.5 2.22 39.12 24.16
D 53.97 2.03 34.18 9.82

表2 微弧氧化涂层表面元素组成

Table 2 Chemical compositions of CMAO and SMAO coating (%, atomic fraction)


图4 A356合金扫描式微弧氧化陶瓷膜的表面形貌

Fig.4 Surface morphologies of the A356 alloy treated by CMAO (a) and SMAO (c) respectively (interelectrode gap 5 mm, 0.1 mm/s scanning velocity); (b, d) high magnification of Fig.4a, c

2.4 涂层的相组成和显微硬度

SMAO和CMAO涂层XRD谱如图5所示。结果表明, SMAO与CMAO的涂层有着相似的特征谱和峰结构, 都是由主晶相α-Al2O3和γ-Al2O3相组成。在这两种涂层中还出现了莫来石的特征峰且SMAO涂层中莫来石特征峰略强, 硅元素来自于电解液中的SiO32-, 钠元素由于含量过低并未在相成分中出现, 再次证明SMAO过程中更多的硅元素参与了成膜反应。α-Al2O3的硬度值高于γ-Al2O3和莫来石, 增加涂层中α-Al2O3的含量能够提高涂层的硬度, SMAO谱图中的α-Al2O3的峰值强度略大于CMAO, 推测SMAO涂层硬度值会更高。

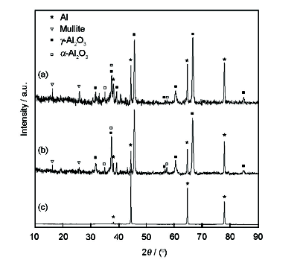

图5 A356基体及涂层表面XRD图谱

Fig.5 XRD patterns of the coating deposited coatings on A356 alloy substrate for (a) SMAO and (b) CMAO; (c) A356 alloy substrate

采用相同的电解液和相同的电参数制备100 μm的涂层, 处理时间分别为13 min (SMAO, 电极距离5 mm, 喷嘴不移动)和7 min(CAO, 不锈钢电解槽)。制备截面试样进行显微硬度测试, 基体A356的硬度为80.6 HV, 微弧氧化涂层截面显微硬度分布规律如图6所示。可以看出, SMAO和CMAO的显微硬度变化趋势相近, 即涂层硬度沿膜-基界面向外表面方向逐渐降低, 而SMAO涂层有着更高的显微硬度, 在距膜-基界面10 μm处SMAO和CMAO显微硬度达到最大值(SMAO涂层最大硬度值为1500 HV高于CMAO涂层的1300 HV), 在接近外表面处的硬度值分别为959和788.6 HV。与涂层相组成分析结果是一致的。

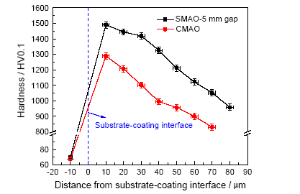

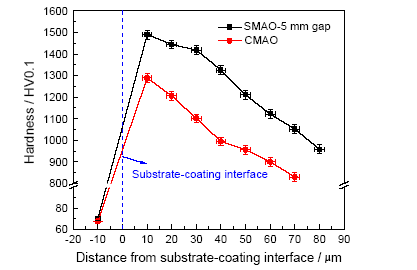

图6 SMAO和CMAO涂层截面显微硬度分布

Fig.6 Vickers hardness profiles of SMAO and MAO deposits

涂层的致密性也是决定其硬度的重要因素, 采用SEM对试样的截面形貌进行分析, 其结果如图7。可以看出, SMAO涂层结构与CMAO相似, 涂层由疏松的外表层和较致密的内层组成, 外表面凹凸不平, 内层涂层-基界面呈波浪状且结合良好。对比图7a和7b, CMAO涂层中分布有典型的微孔且外层中的微孔更大, 而SMAO涂层中微孔较少, 表明SMAO涂层具有更低的孔隙率, 致密性更好。这也将提高SMAO涂层的显微硬度。


图7 A356合金微弧氧化截面照片

Fig.7 SEM micrographs showing cross-sections of (a) CMAO, and (b) SMAO oxide deposits

2.5 电化学腐蚀特性

A356铝合金基体和不同处理方式的微弧氧化涂层动电位扫描极化曲线如图8所示。拟合图8中的极化曲线得到腐蚀电位(Ecorr)、腐蚀电流密度(Icorr)和极化电阻(Rp), 结果列于表3。其中, Ecorr和Icorr由Tafel区外推法而得, Rp的计算公式如式(1)[16]:

R p = b a ∙ b c 2.303 ( b a + b c ) ∙ 1 I corr (1)

基体材料的Ecorr=-0.76 V, Icorr较大, 达到3.2×10-7 A/cm2。对于CMAO试样, 其Ecorr比基体的高10 mV, 但Icorr却降低近3个数量级, Rp增加了近4个数量级, 对于SMAO试样, 其Ecorr比基体的高140 mV, 但Icorr降低近3个数量级, Rp增加了近4个数量级, 说明A356合金经两种微弧氧化工艺处理后, 其抗腐蚀性能均得到大幅度提高。同时, 微弧氧化处理后的试样极化曲线整体左移, 说明涂层有效抑制了阳极和阴极的极化过程。从图8阳极极化曲线可以看出, 三条曲线均出现钝化过程, SMAO处理试样钝化电位相对较大, 且SAMO处理试样的钝化电流密度比CMAO处理试样降低了一个数量级, 说明SMAO处理试样的耐腐蚀性高于CMAO处理试样。这可能归因于SMAO处理试样表面涂层更为致密微孔较少[17]。

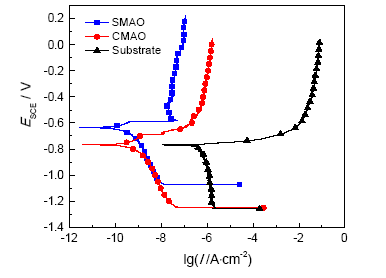

图8 A356基体及CMAO、SMAO的涂层在3.5% NaCl中的极化曲线

Fig.8 Potentiodynamic polarization curves obtained in 3.5% NaCl solution for A356 alloy before and after MAO treatment

表3 A356基体及CMAO、SMAO涂层的腐蚀电流密度
Table 3 Corrosion current densities of A356 substrate and coatings after MAO treatment
Ecorr/ V Icorr/Acm-2 ba/mV bc/mV Rp/Ωcm2
Substrate -0.76 3.2×10-7 5 286 6.67×103
SMAO -0.62 1.11×10-10 58 11 3.61×107
CMAO -0.75 1.18×10-10 29 71 7.59×107

表3 A356基体及CMAO、SMAO涂层的腐蚀电流密度

Table 3 Corrosion current densities of A356 substrate and coatings after MAO treatment

3 结论

1. 扫描式微弧氧化膜生长分为3个阶段, 放电孕育期、放电初期和放电稳定期; 当电流密度为4 A/dm2时, 电极距离对电压影响不明显。

2. 与CMAO相比, SMAO电解液的流动性有利于涂层向外生长, 电解液的初速度和压力有利于电解液中的溶剂参与成膜反应。

3. SMAO涂层相组成主要由α-Al2O3和γ-Al2O3组成, 且α-Al2O3含量较CMAO涂层多, 表现出更高的显微硬度。

4. A356铝合金经SMAO处理后, 腐蚀电流密度大幅度下降, 极化电阻增加了四个数量级, 钝化电流密度较CMAO处理试样降低了一个数量级, 能够满足微弧氧化零件的外场修复要求。
