钛合金Ti-6Al-4V(TC4)的生物相容性好、比强度高、耐腐蚀性优良, 是一种硬组织修复材料^[1]。TC4植入体材料表面不具有生物活性, 植入后无积极修复作用或修复时间过长, 因此需要对其表面进行生物活化以便提升骨组织的修复速度和能力, 并缩短愈合时间。对TC4植入体材料表面活化的方法有两种: 在TC4表面制备羟基磷灰石涂层和在钛及钛合金表面制备活性二氧化钛层。TC4钛合金表面形貌与化学组成, 对生物活性有重要的决定性作用。

研究表明: 合理的结构和尺寸的微纳多级孔结构对骨整合有更好的促进作用^[2-4]。近年来发现, TiO₂是一种性能稳定适合骨生长的生物陶瓷材料^[5]。但是TC4材料表面的TiO₂氧化膜保持钝化状态很难诱导钙磷盐形成, 即不具有生物活性。因此需要进行适当的活化处理以改变氧化膜的结构、形貌和成分, 使其能诱导羟基磷灰石等活性物质在钛合金表面沉积并生长。用双氧水和加热处理能在TC4钛合金表面形成大量的末端钛羟基(Ti—OH), 在诱导羟基磷灰石等活性物质形成过程以及骨生长中有重要作用^[6-10]。钛及钛合金表面的Ti—OH基团, 能大幅提高TC4表面的生物活性。

阳极氧化, 是适合制备用于骨再生的钛合金植入材料表面多孔涂层的主要工艺之一^{[11, 12]}。调整阳极氧化工艺, 可在钛合金表面制备具有不同表面结构和化学组成的TiO₂膜层以促进骨的生长^[13]。李维平等控制阳极氧化电压、氧化时间和电解液HF溶液浓度等工艺参数, 使TiO₂钝化膜的局部溶解速率高于形成速率, 制备出孔径为1.5-2.2 μm的微米级多孔TiO₂薄膜^[14]。Yang等^[15]采用阳极氧化在H₂SO₄溶液中制备了钛合金生物陶瓷多孔涂层。结果表明: 氧化电压可调节氧化钛膜层的表面结构, 随氧化电压的提高, 膜层的孔径变大, 孔隙率增加。Kuromoto等^[16]的研究结果表明: 随着氧化电压的提高, 膜层的孔径变大, 孔隙率增加, 氧化钛膜层厚度也增加。因此, 可通过调节电解液组成和电源参数特别是氧化电压, 制备表面结构的钛合金表面氧化膜层。

目前一致认为, 氧化电压是影响钛合金阳极氧化膜层表面结构的主要因素之一。为了得到TC4表面生物活化的效果, 需要特定表面结构和化学组成的氧化物膜层, 因此研究在给定电解液条件下不同电压的阳极氧化钛合金氧化物膜层的表面结构十分重要。本文在NaOH电解液体系中采用阳极氧化工艺对TC4表面进行羟基生物活化, 研究在含有NaOH电解液中非对称双极性脉冲氧化电压对TC4表面阳极氧化膜层表面结构与化学组成的影响规律。

1 实验方法

1.1 膜层样品的制备

以直径为20 mm厚度为5 mm的钛合金TC4小圆柱为阳极, 以尺寸为100 mm×100 mm×2 mm的方形不锈钢为阴极, 使用3.5 L的玻璃缸电解槽。电解液组成: 20 g/L的草酸钠(Na₂C₂O₄)、10 g/L的九水硅酸钠(Na₂SiO₃9H₂O)、9.25 g/L的磷酸二氢钠(NaH₂PO₄)和2 g/L的氢氧化钠(NaOH)。

先对TC4基体表面进行前处理: 化学除油和水洗, 分别用120^#、400^#、600^#、800^#、1000^#和1200^# 的砂纸依次打磨, 接着进行酸洗与活化, 水洗。采用恒压方式对钛合金进行阳极氧化表面处理。WHD-30型微弧氧化电源设备提供非对称双极性脉冲电源, 正向电压为10-120 V、反向电压为0, 脉冲数为1, 频率为200 Hz, 正负占空比均为50%, 氧化时间为50 min, 电解液温度为室温。在100℃煮沸的去离子水中, 对阳极氧化膜进行30 min的封孔后处理。最后将后处理过的TC4阳极氧化膜层试样清洗和干燥。

用Bruker D8-Advance型X射线衍射仪(XRD)测量膜层的物相组成, 用Philip ESEM X30和附带的EDAX公司的EDS能谱仪测量膜层的表面与断面的显微结构与化学组成。用PHlll600型X射线光电子能谱仪测量膜层的化学态及其含量, 以C-C键的结合能(284.80 eV)为校正标准。

将直径为3 mm长度为5 mm的TC4钛合金在不同电压进行阳极氧化并进行高温无菌处理, 然后植入日本大耳兔的股骨, 24 周进行X光观察, 处死后取出TC4钛合金植入体进行形貌和化学组成测试。

2 结果和讨论

2.1 物相分析

图1给出了钛合金TC4表面膜层的XRD谱。膜层在配制好的电解液中制备, 采用20-80 V恒压在室温阳极氧化50 min, 用去离子水清洗并烘干。

显示原图| 下载原图ZIP| 生成PPT

图1   不同氧化电压阳极氧化钛合金TC4样品的XRD谱

Fig.1   XRD spectra of films on TC4 by anode oxidation at different oxidation voltage

从图1可以看出: 经阳极氧化处理的钛合金TC4样品的主晶相是钛合金基体的α型结构(PDF44-1294)和β型结构(PDF44-1288), 以α型结构为主。TC4表面氧化膜层的XRD很不明显, 并没有检测出锐钛矿和金红石TiO₂, 只在2θ接近40°时呈现非晶态的峰, 这可能是通过阳极氧化在TC4表面形成的氧化钛膜层成非晶态。氧化电压对TC4表面膜层的物相基本没有影响。TC4的阳极氧化在室温进行, 在电解液和电场的作用下TC4表面的钛能发生氧化反应生成一系列的非晶态氧化钛TiO_x(x=1-2)。钛合金的阳极氧化, 先生成非晶态的氧化钛钝化层, 然后钝化层在电解液和氧化电压的作用下逐渐转变为锐钛矿或金红石结构的TiO₂。研究表明, 较高的直流电压或脉冲电压、浓度较高的酸性电解液和较长的氧化时间均有利于各种中间态氧化物向稳定性好的TiO₂转变, 并形成以锐钛矿结构或金红石结构为主晶相的钛合金表面氧化膜层^[17-21]。其原因是, 如果电解液浓度较低, 和电压较低只能得到非晶态TiO₂。

图2给出了氧化电压为80 V的TC4阳极氧化膜层的XPS全谱图。由图2可知, TC4膜层的主要化学成分有C、O、Ti和极少含量的Al、Si、Na、V和P。为了深入分析氧化膜层表面组成的化学态, 对C、O、和Ti元素进行了高分辨率的XPS分析。高分辨率的C1s用于结合能的修正, O1s和Ti2p的高分辨率XPS图谱如图3所示。晶型TiO₂中的氧为单一的Ti-O八面体晶格氧, 其Ols的XPS峰应呈正态分布; 但是膜层的组成和结构较为复杂, 使TiO₂本体氧元素周围的化学环境发生变化, 导致电子结合能发生变化。图3a O1s的拟合峰包括3个亚峰: O_H2O-533.70 eV、O_OH-531.53 eV和O_L-529.57 eV。O_H2O-533.70 eV谱线对应于吸附水的特征峰, O_OH-531.53 eV为膜层的羟基氧-OH, 而O_L-529.57 eV则为TiO₂晶格氧的O1s特征峰^[22]。由图3a和表1可知: TC4氧化膜层中含有大量Ti—OH功能性羟基氧基团。Ti—OH羟基氧的形成可能是由于TiO₂表面可吸附水, 而表面吸附水可与TiO₂发生水解作用形成—OH: Ti—O—Ti+H₂O→2Ti—OH^[23]。TC4表面的阳极氧化膜层是多孔的, 具有较大的表面积, 表面原子所占比例较大, 比表面积也越大则表面的—OH数目相应增加, 使TiO₂膜层表面的亲水性能和润湿性提高^[24]。同时, 氧化膜层内部处于缺氧状态, 会形成氧空位等缺陷而成为吸附水分子反应的活性中心, 在表面生成大量强氧化性的活性羟基, 导致水接触角变小, 形成具有超亲水性能的表面^[25]。超亲水性能促进人体组织细胞在多孔膜层孔中的传输与生长, 有利于诱发羟基磷灰石的形核与生长, 可大大提高膜层的生物活性, 促进骨键合生长^[26-28]。

显示原图| 下载原图ZIP| 生成PPT

图2   氧化电压为80 V的TC4膜层表面成分XPS全谱

Fig.2   XPS spectra of anode oxidation films on TC4 at 80 V

显示原图| 下载原图ZIP| 生成PPT

图3   TC4阳极氧化膜层的高分辨率XPS谱

Fig.3   High-resolution XPS spectra of films on TC4

Ti2p能级由于电子自旋-轨道偶合分裂成Ti2p3/2和Ti2p1/2 两个谱峰, 图3b中Ti2p3/2 和Ti2p1/2峰均拟合为两个亚峰。结合能为458.58 eV的Ti2p3/2_Ti-O-Ti 亚峰和结合能为464.63 eV的Ti2p1/2_Ti-O-Ti亚峰对应Perkin-Elmer 公司的《X-射线光电子谱手册》, 两个峰位的电子结合能都与TiO₂的结合能一致, 说明膜层组分为TiO₂。两峰的能级差约为6.05 eV, 高于手册两峰的差值5.7 eV。结合能为459.91 eV的Ti2p3/2_Ti-OH 亚峰和结合能为466.49 eV的Ti2p1/2_Ti-OH亚峰, 两峰的能级差约为6.58 eV。Ti2p3/2 和Ti2p1/2峰均由两个亚峰组成说明钛的化学环境不只是单一Ti—O键还存在Ti与羟基的结合, 即Ti—OH键合。由图3b可知: 大部分Ti与O形成Ti—O键合, 即形成化合物TiO₂构成膜层的主要结构, 少部分与羟基形成键合。Ti2p3/2 谱峰的半高宽约为1.8 eV, 远高于标准单晶TiO₂的Ti2p3/2 谱峰的半高宽1.1 eV, 表明膜层主要为非晶态的TiO₂^[29], 钛元素在膜层中以Ti⁴⁺存在。由XPS分析可知: XRD谱没有呈现TiO₂的结晶峰主要是因为膜层中TiO₂以非晶态为主。

2.2 氧化膜层的表面结构和化学组成

图4给出了不同氧化电压的阳极氧化TC4钛合金表面氧化膜的表面形貌的二次电子像。由图4可知, 当氧化电压为30 V时, 氧化膜表面存在许多凸凹不平的微结构, 阳极氧化形成的微孔和凸起颗粒; 氧化电压增加到70 V, 氧化膜的微孔和凸起颗粒的尺寸和含量分布均减小; 氧化电压提高到100 V, 氧化膜的微孔和凸起颗粒已经很不明显。图4表明: 氧化电压对氧化膜的表面显微结构影响很大, 在氧化电压较低时主要发生电化学腐蚀氧化, 钛溶解并形成氧化钛膜层; 随着氧化电压的提高, 电解液对于氧化钛膜的溶解能力增加, 导致TC4表面的氧化钛膜不断溶解, 使表面呈现较为光滑平整的表面形貌。

显示原图| 下载原图ZIP| 生成PPT

图4   不同氧化电压TC4阳极氧化膜表面的SEM像

Fig.4   SEM images of surface of films on TC4 for different oxygen voltage, (a) 30 V, (b) 70 V, (c) 100 V

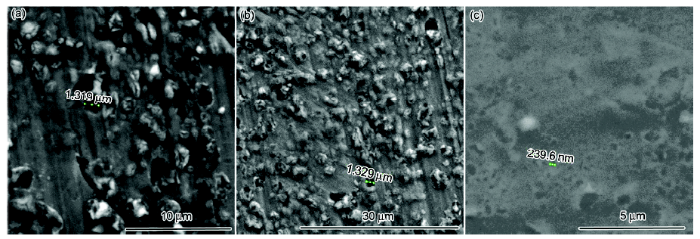

图5给出了不同氧化电压时阳极氧化TC4表面氧化膜的孔结构二次电子像。由图5可知: 在氧化电压为30 V时, 氧化膜上的微孔孔径为1.3 μm左右, 氧化膜上凸起氧化物颗粒粒径1.8 μm左右; 在氧化电压为70 V时, 氧化膜上的微孔孔径为1.3 μm左右, 氧化膜上凸起氧化物颗粒粒径1.5 μm左右; 在氧化电压为100 V时氧化膜上的微孔孔径为240 nm左右, 氧化膜上凸起氧化物颗粒不明显, 形成了微米/纳米结构。

显示原图| 下载原图ZIP| 生成PPT

图5   TC4阳极氧化膜表面孔结构SEM像

Fig.5   SEM images of pore structure of films on TC4, (a) 30 V, (b) 70 V, (c) 100 V

图6给出了不同氧化电压下TC4表面膜层表面三维形貌的AFM图。由图6可知: 在当氧化电压为30 V时, 氧化膜层的粗糙度最大值R_a为0.622 μm; 当氧化电压为70 V时, 粗糙度最大值R_a为0.283 μm; 当氧化电压为100 V时, 粗糙度最大值R_a为0.247 μm。随氧化电压的提高, 氧化膜层表面凸起物颗粒减少直至消失。这与阳极氧化电压的大小及震荡波形有关密切相关^[30]。随着阳极氧化电压的提高, 氧化膜层表面粗糙度越来越低。其原因有: 第一, 较高的电压导致电解液中的更多阴离子或阴离子基团到达阳极与电解液中的阳离子反应形成化合物, 这些化合物沉积在氧化膜层表面, 使膜层粗糙度降低; 第二, 较高电压引起的场致溶解效应, 溶解了膜层在较低电压生成的化合物, 特别是凸起部分的化合物。

显示原图| 下载原图ZIP| 生成PPT

图6   不同氧化电压TC4阳极氧化膜层三维形貌的AFM像

Fig.6   AFM images for 3D surface morphology of oxide films on TC4, (a) 30 V, (b)70 V, (c)100 V

TC4是由α相和β相构成的双相钛合金, 由于TC4的α相和β相的耐腐蚀能力不同, α相和β相耐腐蚀能的差异导致了TC4表面氧化膜呈现凹凸不平的表面结构形貌。氧化钛膜层的生长过程, 是一个膜的生成与溶解的动态平衡过程。在氧化膜生长初期, 氧化膜的生成速度大于溶解速度, 膜的厚度不断增加。表面氧化钛膜层的溶解, 是电场支持下的一种化学溶解过程(即场致溶解过程)。当电压较高时场致溶解能力增强, 对膜层表面的孔径和凸起颗粒的溶解有明显的影响。但是, 随着氧化电压的提高, 场致溶解能力增强, 阳极氧化体系对钛合金的腐蚀能力增强, 难以被电化学腐蚀的β相被腐蚀氧化。因此电压为100 V时, TC4表面形貌相对平整, 无明显凸起颗粒^[31]。

为进一步分析较低氧化电压下的TC4氧化膜层的凸起颗粒的化学组成, 检测了阳极氧化电压为30 V时的二次电子像、背散射电子像和氧化钛膜层及凸起颗粒的能谱, 如图7所示。由图7a可知: TC4表面氧化膜是有灰度衬度的氧化膜层, 较低衬度的微孔和较高衬度的凸起颗粒构成的表面粗糙结构。由图7b可知: TC4表面氧化膜是由较高衬度的氧化膜层、较低衬度的微孔和灰度衬度的凸起颗粒构成的表面粗糙结构。由图7c可知: TC4表面氧化膜位置1的主要化学组成为Ti、Al、V和O, 含有较高的Al为α相区域。由图7d可知: TC4表面氧化膜凸起相颗粒位置2的主要化学组成为Ti、Al、V、O、Si和Na, 含有较高的V为β相区域。综合分析图7a-d: TC4表面的阳极氧化膜层主要由原子序数较高的非晶态氧化钛组成, 凸起颗粒主要是在β相上生成的包含Si和Na的非晶态氧化物。TC4表面膜层的非晶态氧化物的XRD峰, 对应图1中2θ接近40°时的非晶态峰。

显示原图| 下载原图ZIP| 生成PPT

图7   氧化电压为30 V时TC4阳极氧化表面氧化膜层的二次电子像和点分析位置、背散射电子像和点分析位置、氧化钛膜层的能谱以及氧化钛膜层上凸起颗粒的能谱

Fig.7   Microstructure and chemical composition of oxide ceramic films on titanium alloy TC4 by anode oxidation at oxidation voltage 30 V, (a) second electron image and point analysis positions of EDS, (b) backscattered electron image and point analysis positions of EDS, (c) EDS of oxide titanium film, (d) EDS of precipitated phase on oxide titanium film

表2给出了不同氧化电压下的化学组成。氧化电压为30 V时, 氧化钛膜层的化学组成与凸起颗粒的化学组成有较大区别。氧化钛膜层的O含量为29.88%(原子分数, 下同), 凸起颗粒的O含量上升为47.68%; 氧化钛膜层的Ti含量为60.66%, 凸起颗粒的Ti含量下降为41.8%; 氧化钛膜层的Al与V含量的比为4.3, 凸起颗粒的Al与V含量的比为2.2, 凸起颗粒中V含量高于氧化钛膜层中的V含量。凸起颗粒的Si和Na含量分别为1.94%和1.23%, 这表明在阳极氧化过程中, 电解液中的Na⁺和SiO₃^2-满足热力学条件, 形成了包含硅和钠的氧化物凸起颗粒。表2表明: 不同氧化电压的TC4阳极氧化膜层的平均化学组成基本相同。在氧化电压较低的情况下, Si和Na等元素作为凸起颗粒存在。在氧化电压较高的情况下, 表面膜层没有明显的凸起颗粒, Si和Na等元素进入氧化钛膜层中形成均匀的氧化物膜层。随着氧化电压的提高, 场致溶解能力增强, 不同氧化电压的TC4表面氧化物膜层显微结构、孔结构和化学组成有所不同。

2.3 生物活性

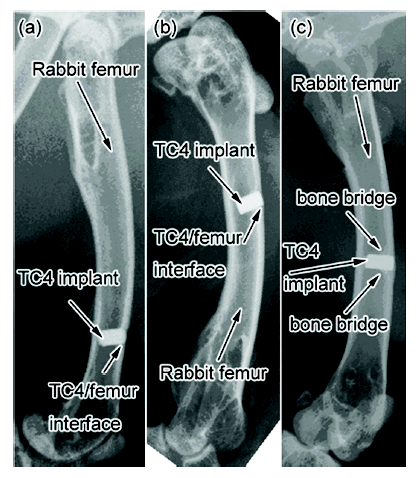

图8给出了不同氧化电压的阳极氧化TC4钛合金植入日本大耳兔股骨24周后X光照片。由图8可知: TC4种植体周围均无透光区, 种植体-股骨界面及其附近均未见线状阴影和骨质密度减低现象, 不同氧化电压的阳极氧化氧化钛合金植入体-股骨界面清晰结合紧密, 都没有发生感染和骨吸收现象, 说明钛合金表面具有良好的生物相容性。随着氧化电压的提高, 钛合金与股骨间有明显的骨组织生长, 当电压为100 V时, 股骨已经与钛合金植入体界面间已经有高密度的骨桥形成。

显示原图| 下载原图ZIP| 生成PPT

图8   不同氧化电压阳极氧化TC4植入兔股骨24周后的X光照片

Fig.8   X-ray of anode oxidation TC4 implant-containing rabbit femora at 24 weeks after embedded in rabbit femora, (a) 30 V, (b)70 V, (c) 100 V

本文制备的TC4阳极氧化多孔膜层表面为微米/纳米双重结构多孔膜层, 其产生的毛细管力作用使样品表面接触角变小, 表面能高于纯Ti, 更有利于早期蛋白质的粘附及细胞附着^[32]。图8 X光照片表明: 较高氧化电压的阳极氧化表面具有微米/纳米双重微观结构和较高浓度的活性羟基Ti—OH, 能有效促进羟基磷灰石在钛合金表面的沉积和生长, 因而促进骨生长。

图9给出了不同氧化电压的阳极氧化TC4钛合金植入日本大耳兔股骨24周后的扫描电镜照片和点分析的化学组成。由图9可以看出: 氧化电压为30 V的钛合金植入体表面有细小沉积颗粒, Ca和P含量较低; 氧化电压为70 V的钛合金植入体表面有较大沉积颗粒, Ca和P含量增加存在大量软骨细胞和纤维细胞; 氧化电压为100 V的钛合金植入体表面有沉积颗粒, Ca和P含量较高并且有骨组织和纤维组织生长。随着氧化电压的提高, 接触角逐渐减小, 材料表面亲水性越好, 越能吸附水及各类离子, 从而可更好地诱导HA形成, 促进细胞黏附增殖, 表现出良好的生物活性, 有利于磷酸盐颗粒沉积和生长形成骨组织^{[10, 33]}。图9还表明: 较高电压阳极氧化的钛合金表面具有较好的磷酸盐沉积和骨生长特性, 即具有较好的生物活性和骨组织生长特性。

显示原图| 下载原图ZIP| 生成PPT

图9   不同氧化电压TC4植入体24周后表面结构和化学组成

Fig.9   Surface structure and chemical composition of anode oxidation TC4 implant at 24 weeks after embedded in rabbit femora, (a) 30 V-SEM, (b) 70 V-SEM, (c) 100 V-SEM, (d) 30 V-EDS, (e) 70 V-EDS, (f) 100 V-EDS

3 结论

1. 经阳极氧化处理的钛合金TC4样品的主晶相是钛合金基体的α相和β相, 以α相为主。TC4表面氧化膜层的XRD很不明显, 并没有检测出锐钛矿和金红石TiO₂, 只在2θ接近40°时呈现非晶态的峰。其原因可能是电解液浓度较低和电压较低, 只能得到非晶态TiO₂。

2. 膜层中含有大量活性羟基Ti—OH, 钛以Ti⁺⁴的形态存在。表面吸附水与TiO₂发生水解作用形成—OH和氧空位等缺陷而成为吸附水分子反应的活性中心, 在表面生成大量强氧化性的活性羟基是活性羟基形成的两个主要原因, 活性羟基氧具有良好的亲水性能; 而表面积较大和孔隙率较高的多孔表面进一步促进了增强了TC4阳极氧化膜层的超亲水性。

3. 阳极氧化电压影响TiO₂膜层的表面结构。随着氧化电压的提高, TiO₂膜层上的凸起颗粒由于场致溶解作用而慢慢溶解, 较高的氧化电压具有降低钛合金氧化膜层表面粗糙度, 增加平整度的作用。

4. 在较高阳极氧化电压下形成的钛合金微米/纳米表面结构和高浓度的—OH基团有良好的生物活性和骨组织生长。随着氧化电压的提高, 材料表面亲水性增强, 更能吸附水及各类离子, 诱导HA形成, 促进细胞黏附增殖, 表现出良好的生物活性, 有利于磷酸盐颗粒沉积和生长并形成骨组织。在较高电压下阳极氧化的钛合金表面具有较好的磷酸盐沉积和骨生长特性, 即具有较好的生物活性和骨组织生长特性。
