脲醛树脂胶黏剂(UF)是一种开发应用较早的热固性高分子合成树脂, 制造工艺简单、原料价格低廉且易得、初黏度大和粘接强度高, 广泛应用于木材工业中的刨花板、胶合板、中密度纤维板。但是脲醛树脂胶黏剂的耐水性差、脆性大、耐老化性差、储存期短、游离甲醛含量高, 严重影响脲醛树脂胶黏剂制品的质量^[1-4]。三聚氰胺改性脲醛树脂不仅能提高耐水性, 还能降低游离甲醛^[5]。三聚氰胺-尿素-甲醛(MUF)树脂, 是最具应用前景的共缩聚树脂之一。但是三聚氰胺的成本较高, 只能用在一些要求比较高的人造板上^[6]。

近年来随着石油危机的出现和人们环保意识的提高, 开发和应用天然胶黏剂逐渐受到重视^[7-9]。在合成的和天然可再生胶黏剂中, 有关大豆蛋白胶黏剂的研究是近期的研究热点^[10-12]。大豆蛋白改性的方法很多, 其中碱、酸、脲改性是最常用的^[13]。但是, 与合成树脂相比改性大豆蛋白的耐水性和胶合性能还有待提高。将生物质大豆蛋白与合成树脂交联共聚或共混以降低合成树脂的成本和游离甲醛, 是木材胶黏剂新的研究热点^{[14, 15]}。

大量研究证实, 诸如三聚氰胺-甲醛树脂^[16]、聚丙烯酸^[9]、酚醛树脂^[17]、环氧丙烷-氨衍生物^[9]等合成树脂, 以及乙二醛^[18]、戊二醛^[19]、双氰胺^[20]、马来酸酐^[21]、多异氰酸酯^[9]等官能度≥2的交联剂, 都能与大豆蛋白残基反应。通过与残基的交联反应对大豆蛋白易破坏的次级结构进行补充和增强, 从而提高胶黏剂的内聚强度。本文加入大豆蛋白降解液进行改性制备MUF, 并分析其相关性能。

1 实验方法

1.1 实验用材料

大豆分离蛋白(简称SPI, 蛋白质含量90%); 甲醛, 含量37%, 分析纯; 高浓度甲醛, 甲醛含量50%; 杂木刨花: 含水率5％; 其他的化学试剂如NaOH、尿素等均为分析纯。

1.2 大豆蛋白降解和性能测试

在常温下向配有机械搅拌棒、温度计和冷凝管的圆底三口烧瓶中加入150 g质量分数为9%的NaOH溶液, 并启动机械搅拌棒搅拌。将其升温90℃后加入84 g分离大豆蛋白, 反应3 h后冷却放料, 得到茶褐色透明液体。大豆蛋白降解液固含量为36%, 黏度为32.5 mPas。

1.3 大豆蛋白降解液改性三聚氰胺-尿素-甲醛树脂

在常温下向配有机械搅拌棒、温度计和冷凝管的圆底三口烧瓶中加入高浓度甲醛97.8 g, 调pH值至9.2, 然后升温至50℃。加第一次尿素(U₁)37.6 g和一定比例的大豆蛋白降解液, 加第一次三聚氰胺(M₁)5.95 g, 升温至92℃, 调节pH至5.2-5.3, 反应至黏度90 mPas, 调节pH至8.7-8.9, 降温至86-88℃。当pH值降至8.0-8.5时加第二次三聚氰胺(M₂)34.725 g, 保温反应至水混合性100%, 立即调pH值至9.0, 降温。当温度降至45℃时添加第二次尿素(U₂)8.55 g, 在pH值为 8-8.5条件下放料保存。SPI降解液的加入量分别为0%、5%、10%和20%时制备的改性三聚氰胺-尿素-甲醛树脂, 分别记为HMUF₀、S₁HMUF、S₂HMUF、S₃HMUF。用相同的方法, 用普通甲醛制备相同摩尔比的三聚氰胺-尿素-甲醛树脂, 记为MUF₀。

参照国标GB/T 14074－2006中规定的方法测定胶黏剂的黏度、固含量、pH值、游离甲醛含量。

1.4 刨花板制备和性能测试

制备尺寸为350×310×10 mm的单层刨花板, 以喷胶方式施胶, 施胶量为刨花固体含量的10%。采用三段式热压工艺曲线, 热压压力最大值33 kg/cm², 热压温度为140℃, 热压时间为8 min。将制备出的板材表面砂光处理后, 测量干状内结合强度等, 方法参见GB/ T 17657-1999。

1.5 性能测试和表征

用Bruker Avance高分辨超导超频核磁共振仪进行核磁共振(¹³C-NMR)分析。样品处理: 用氘代二甲基亚砜(DMSO-d₆)作为溶剂, 样品与溶剂各取300 mL注入核磁管中溶解摇匀。测定参数为脉冲序列zgig, 内标为DMSO-d₆, 累加次数500-800次, 测量谱宽39062.5 Hz。

用Varian 1000傅立叶变换红外光谱仪进行红外光谱(FT-IR)分析, KBr压片法, 扫描范围400-4000 cm^-1; 扫描32次。

用NETZSCH DMA-242测试仪器进行动态热机械性能(DMA)分析; 分析软件为NETZSCH Proteus; 采用三点弯曲模式, 升温速率5 K/min, 温度范围40-300℃, 频率50 Hz, 动态力为1.5 N; 杨木片试件规格为50 mm×10 mm×3 mm, 涂胶量为0.125 g。

2 结果和讨论

2.1 SPI的降解和对MUF的改性机理

大豆蛋白分子具有球形结构, 内部隐藏着很多疏水基团和活性基团。只有把球状蛋白降解, 将疏水基团和活性基团暴露出来, 才能产生活性点。大豆蛋白含有多种氨基酸, 甲醛可以与氨基酸链末端氨基反应, 如甘氨酸、赖氨酸、组氨酸和精氨酸的胺基。大豆蛋白的降解示意图如下, 以甘氨酸为例:

在MUF的制备过程中, 在加入SPI降解液后体系发生多种反应: ①SPI降解液与甲醛的反应; ②尿素与甲醛的羟甲基化反应; ③羟甲基脲与三聚氰胺的反应; ④羟甲基蛋白与三聚氰胺的反应, 反应式为:

SPI降解液与三聚氰胺-尿素-甲醛发生交联反应形成足够的化学键和结构紧凑的骨架, 是树脂的胶合强度提高。并且在最终交联形成的网状分子链中引入具有可降解的大豆蛋白结构, 当材料废弃埋入土壤中微生物的作用使降解作用提高。

2.2 SPI降解液改性MUF的物理化学性能

表1给出了用普通甲醛制备的三聚氰胺-尿素-甲醛树脂(MUF₀)、用高浓度甲醛制备的三聚氰胺-尿素-甲醛树脂(HMUF₀)和用高浓度甲醛和SPI降解液制备的三聚氰胺-尿素-甲醛树脂(S₁HMUF、S₂HMUF、S₃HMUF)的基本性能。由表1可知, 相对于用普通甲醛制备MUF₀, 用高浓度甲醛制备的HMUF₀黏度、固含量显著增加, 游离甲醛含量由原来的0.136%降至0.066%, 游离甲醛含量降低了52%, 刨花板内结合强度和静曲强度分别提高了25%和64%。根据化学平衡原理, 提高甲醛浓度可促使反应的正向进行, 最终反应比较完全, 体系缩聚度和交联度提高, 因此消耗的甲醛多游离甲醛相应的减少, 树脂的强度也随之提高。

在制备HMUF₀的基础上加入大豆蛋白降解液, 进行进一步改性。当加入10%大豆蛋白降解液时, S₂HMUF的性能最好。与MUF₀相比, S₂HMUF游离甲醛含量降低了56%, 内结合强度和静曲强度分别提高48%和97%。其原因是, 大豆蛋白经降解后变成氨基酸或多肽的混合体, 同时活性基团也暴露出来, 加入10%大豆蛋白降解液可最大程度与MUF发生交联反应。但是加入量过大时, 过多分子量不高的SPI降解液独立存在MUF中, 反而使MUF的性能降低。

2.3 ¹³C-NMR分析

以83 ppm处甲二醇为基准峰对所有吸收峰进行积分, 然后对所有亚甲基碳积分面积求和, 计算各类型化学键积分值与总亚甲基碳积分值的比值为各类型亚甲基碳百分含量。结合2.1节的结论, 对MUF₀、HMUF₀、S₂HMUF进行定量核磁共振分析, 树脂¹³C-NMR谱图分别在图1、图2和图3中给出, 定量分析结果列于表2。

显示原图| 下载原图ZIP| 生成PPT

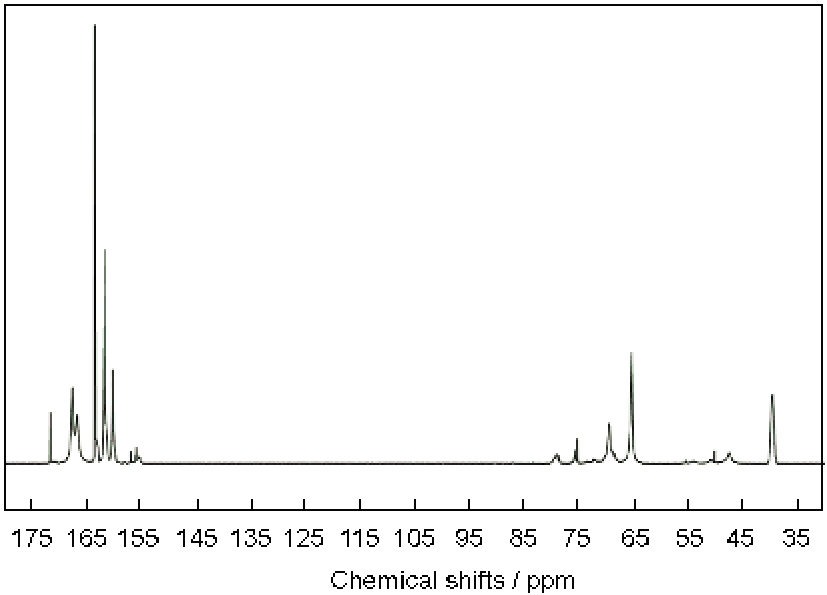

图1   MUF₀ ¹³C-NMR谱图

Fig.1   ¹³C-NMR spectrum of sample MUF₀

显示原图| 下载原图ZIP| 生成PPT

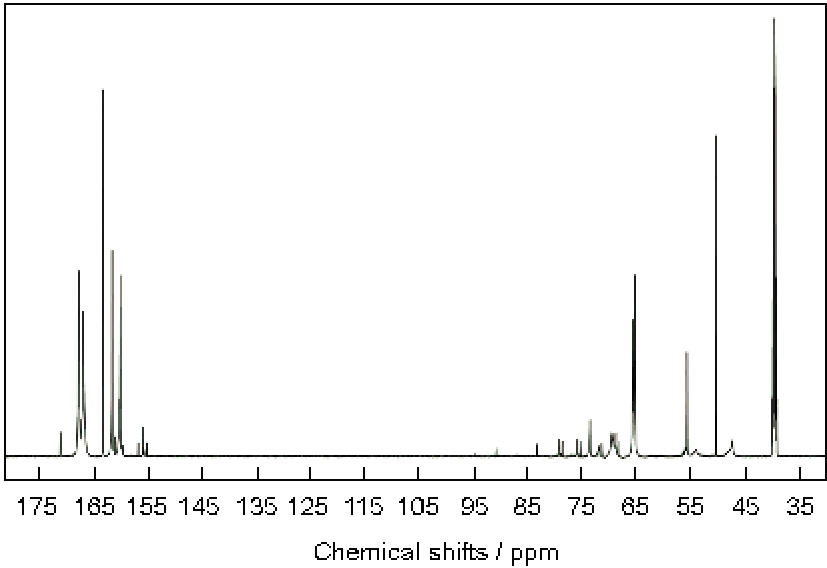

图2   HMUF₀ ¹³C-NMR谱图

Fig.2   ¹³C-NMR spectrum of sample HMUF₀

Table 2

表2

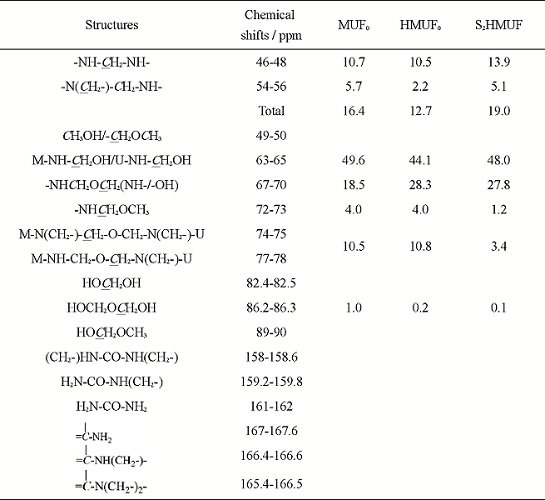

表2   三聚氰胺-尿素-甲醛树脂¹³C-NMR主要谱峰归属和定量分析结果

Table 2   ¹³C-NMR main peak assignment and percentage values for various methylenic carbons of fomaldehyde portions of melamine-urea-formaldehyde resin

新窗口打开

显示原图| 下载原图ZIP| 生成PPT

图3   S₂HMUF ¹³C-NMR 谱图

Fig.3   ¹³C-NMR spectrum of sample S₂HMUF

由表2的谱峰归属可知, 在¹³C核磁共振吸收峰谱图中, 羟甲基化产物中羟甲基基团对应的化学位移分布于63-65 ppm, 54-56 ppm和46-48 ppm的吸收峰以亚甲基桥键为主, 亚甲基醚键的化学位移主要分布于67-70 ppm, 74-75 ppm和77-78 ppm化学位移范围的吸收峰归属于三聚氰胺与尿素共缩聚反应产生的亚甲基醚键, 亦可作为共缩聚反应的特征吸收区^[22]。

羟甲基是树脂分子链增加、交联反应的基础和前提, 最终树脂产品中羟甲基的含量反映树脂缩聚的程度。羟甲基含量越高则加成反应进行的比较彻底和完全, 而亚甲基桥键和亚甲基醚键是通过反应过程消耗羟甲基转化出来的。亚甲基桥键和醚键所占比例较高则缩聚程度越深, 树脂的强度越高。MUF₀中羟甲基含量49.6%、亚甲基桥键16.4%、亚甲基醚键18.5%, 三聚氰胺与尿素共缩聚反应生成的亚甲基醚键10.5%。HMUF₀中羟甲基含量44.1%、亚甲基桥键12.7%、亚甲基醚键28.3%, 三聚氰胺与尿素共缩聚反应生成的亚甲基醚键10.8%。MUF₀和HMUF₀亚甲基桥醚键含量分别为34.9%和41%, HMUF₀亚甲基桥醚键含量高于MUF₀, 说明高浓度甲醛制备的三聚氰胺-尿素-甲醛树脂体系的缩聚度高。也说明HMUF₀消耗的甲醛量亦大, 则树脂中残留的游离甲醛含量亦低, 这些与实测结果吻合。高浓度甲醛影响脲醛树脂缩聚度, 甲醛浓度提高使反应速率提高, 缩聚反应加快, 醚键含量提高使树脂缩聚度提高, 树脂胶合强度提高, 这正是HMUF₀内结合强度和弹性模量显著增加的原因。

但是, 用高浓度甲醛制备的三聚氰胺-尿素-甲醛树脂含有大量的醚键, 影响树脂的使用性能。因此, 在HMUF₀制备的过程中加入SPI降解液进行改性。S₂HMUF中羟甲基含量48.0%、亚甲基桥键19.0%、亚甲基醚键27.8%, 三聚氰胺与尿素共缩聚反应产生的亚甲基醚键3.4%. S₂HMUF亚甲基桥醚键含量为46.8%, 高于HMUF₀。因此S₂HMUF树脂强度高于HMUF₀, 并且S₂HMUF树脂桥键含量明显提高, 树脂强度提高也有助于改善树脂的耐热性能。

结合前面的强度数据, 用高浓度甲醛和SPI降解液制备三聚氰胺-尿素-甲醛树脂, 树脂的缩聚程度和桥键含量显著提高, 从而提高了树脂机械性能和降低了树脂游离甲醛含量。

2.4 FT-IR分析

参照文献[23-26]完成三聚氰胺-尿素-甲醛树脂各吸收峰对应官能团的归属: 在3300-3500 cm^-1为N-H伸缩振动峰, 1660 cm^-1为C=O振动吸收峰, 1553 cm^-1为三嗪环中的N-C=N的弯曲与环的变形振动吸收峰, 1372 cm^-1为-CH₂的弯曲振动吸收, 1257 cm^-1为CH₃O-反对称伸缩、1130 cm^-1为C-O-C对称伸缩振动, 1000 cm^-1左右为-CH₂OH强吸收峰, 羟甲基中C-O的伸缩振动以及N-H摇摆振动吸收, 900 cm^-1为三嗪环中的C与邻近环外的H之间形成的C-H变形振动吸收峰, 815 cm^-1是三聚氰胺的面外环振动特征吸收峰, 770 cm^-1附近吸收峰为酰胺中的C-H变形振动。

图4给出了MUF₀、HMUF₀和S₂HMUF树脂红外谱图, 可见三种树脂峰形基本一致。但是S₂HMUF在1530-1600 cm^-1和1600-1630 cm^-1酰胺特征峰吸收谱带由明显双肩峰变成单肩峰, 表明蛋白质基团增加。由此可以推断, 蛋白质的游离氨基、羧基与三聚氰胺-尿素-甲醛树脂发生了交联反应。

显示原图| 下载原图ZIP| 生成PPT

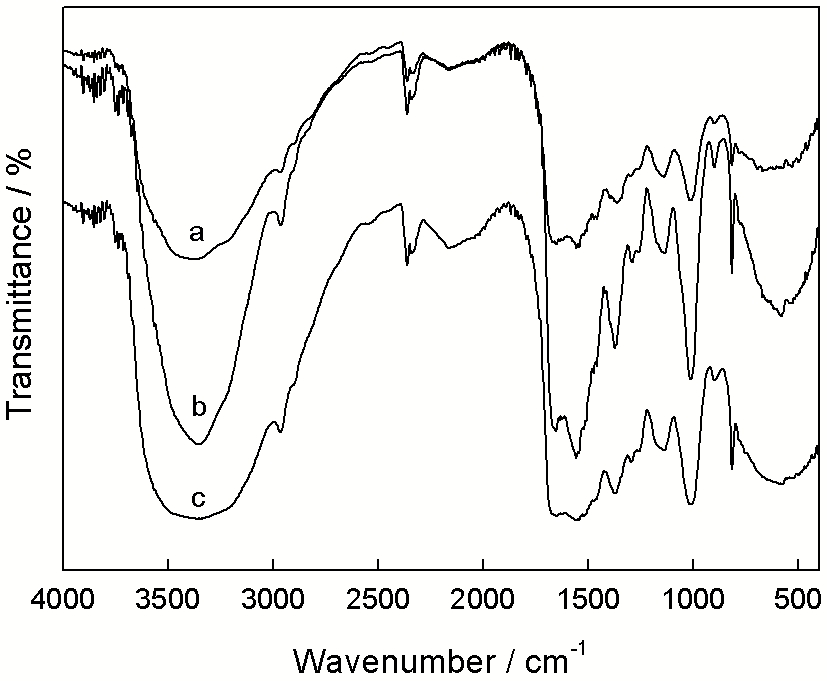

图4   胶黏剂的红外谱图

Fig.4   FT-IR results of MUF₀ and S₂MUF adhesive, (a) HMUF₀, (b) MUF₀, (c) S₂HMUF

2.5 DMA分析

图5分别给出了普通甲醛制备的三聚氰胺-尿素-甲醛树脂(MUF₀)、高浓度甲醛制备的三聚氰胺-尿素-甲醛树脂(HMUF₀)和10%SPI降解液与高浓度甲醛制备的三聚氰胺-尿素-甲醛树脂(S₂HMUF)在1%氯化铵作用下的动态热机械性能测试结果。

显示原图| 下载原图ZIP| 生成PPT

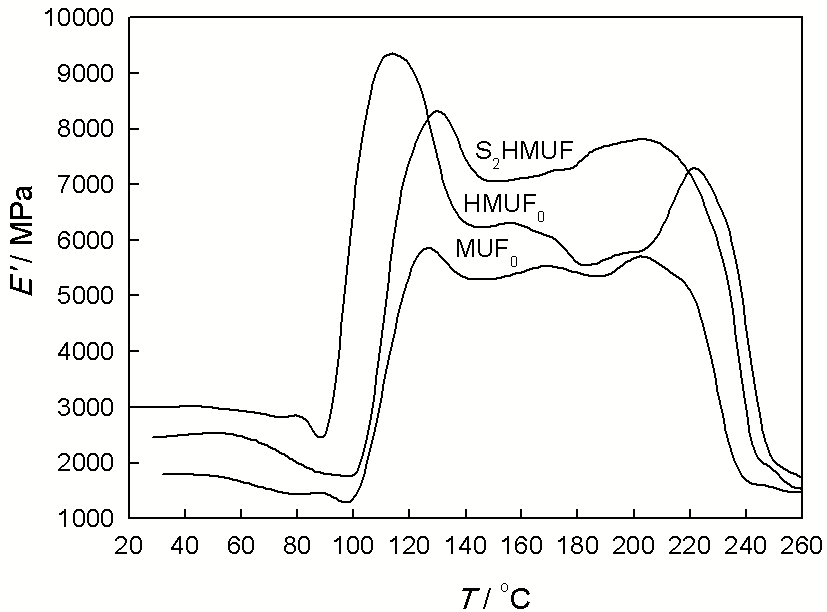

图5   胶黏剂的DMA曲线

Fig.5   DMA results of MUF0 and SMUF2

用DMA分析方法可模拟人造板的热压过程, 反映树脂的固化过程^[27]。由图4可知, 随着温度的上升树脂的流动性逐渐提高, 弹性模量开始下降。当温度上升至100℃左右时HMUF₀先于MUF₀和S₂HMUF开始固化, 弹性模量开始迅速增加。随着固化交联程度的提高分子链不断增长, 储能模量上升很快, 在某个特定的温度在短时间内得到较高的弹性模量, 达到最高模量值(HMUF₀＞S₂HMUF＞MUF₀)。

MUF₀、HMUF₀和S₂HMUF分别从128, 115, 130℃开始丧失机械性能。在整个升温过程中HMUF₀模量变化幅度最大, 其次是S₂HMUF, MUF₀曲线变化比较平稳。在MUF₀中亚甲基醚键相对较低, 缩聚度不高, 热稳定较好但是强度不高; HMUF₀具有较多的亚甲基醚键, 在升温过程中很不稳定, 在宏观上表现为模量变化幅度大。但是在整个升温过程中, 在相同温度下HMUF₀弹性模量始终比MUF₀高。其原因是, S₂HMUF树脂具有较高的缩聚度和交联度, 保证了足够的机械强度; 在S₂HMUF树脂中也有相对较高的醚键, 随着温度的升高醚键的断裂与重排, 模量有一定的变化。但是, 树脂中的桥键含量相对较高, 可部分抵消醚键断裂带来的不稳定性, 宏观上表现为模量变化小于HMUF₀。

这些结果说明, 用高浓度甲醛制备的三聚氰胺-尿素-甲醛树脂具有很高的初始强度, 但是稳定性不好。用高浓度甲醛和大豆蛋白降解液制备的三聚氰胺-尿素-甲醛树脂, 具有较高的热机械性能和热稳定性。

3 结论

使用三聚氰胺、高浓度甲醛、尿素和大豆蛋白(SPI)降解液为原料可合成三聚氰胺-尿素-甲醛树脂(MUF)。用高浓度甲醛制备的MUF树脂刨花板内结合强度和静曲强度分别提高25%和64%, 游离甲醛降低52%。用高浓度甲醛和SPI降解液制备的MUF刨花板内结合强度和静曲强度分别提高48%和97%, 游离甲醛降低56%。蛋白质降解液与MUF树脂发生了交联反应。用高浓度甲醛制备的MUF树脂亚甲基醚键含量较高, 树脂体系缩聚度高, 树脂具有很高的初始强度, 但热稳定性较差。用高浓度甲醛和SPI降解液制备的MUF树脂具有较高的缩聚度, 亚甲基桥键含量明显升高可部分抵消醚键在高温下断裂重排带来的不稳定性, 使树脂具有较高的热机械性能、热稳定性和较低的游离甲醛。
