随着汽车轻量化进程的推进, 先进高强钢在汽车用钢中的使用比例逐渐提高。在钢中添加的Nb和Ti等强碳氮化物形成元素, 有析出强化和细晶强化的作用。R.K.Ray等^[1]认为添加Nb和Ti不仅有强化的作用, 还可有效固定基体固溶C和N间隙原子, 从而大力发展<111>//ND纤维织构, 改善材料的深加工性能。

关于在超低碳(C%<0.01)钢中复合添加Nb、Ti后析出相对晶界迁移和织构的影响, 有较多报道^[2-4]。商建辉等^[5]和吕庆功等^[6]认为, 尺寸粗大、稀疏分布的第二相粒子对再结晶织构影响较小, 而细小弥散分布的粒子对晶界迁移有强烈的拖拽作用且产生随机织构。Yoshida等^[7]控制退火过程中的加热制度, 即可实现第二相粒子在再结晶阶段固定固溶C、发展再结晶织构, 又能在高温相变阶段向基体排碳, 提高淬透性。关于第二相粒子的析出形态、分布对织构的影响规律和作用机理, 尚缺少研究。目前的研究多集中在超低碳钢, 对在微碳钢(0.01<C%>0.05)中的应用报道较少。本文设计了两种不同Nb和Ti含量的微碳钢, 对比分析Nb和Ti含量对热轧板和退火板析出行为的影响, 并着重研究第二相粒子对其组织性能和织构演变的影响。

1 实验方法

实验用两种不同Nb、Ti含量的微碳钢: A钢(低Nb, Ti)和B钢(高Nb, Ti), 用50 kg真空感应炉冶炼, 其化学成分列于表1。锻坯经热轧6道次到5 mm厚, 终轧温度设计为900℃, 以确保在奥氏体未再结晶区轧制。终轧完成后层流冷却到650℃模拟卷取, 以形成大量第二相粒子固定基体固溶C。将热轧板酸洗后采用80%的冷轧压下至1 mm, 并从冷轧板中间部位沿轧向截取截面尺寸为220 mm×70 mm的试样。将试样在CCT-AY-Ⅱ型板带退火模拟机上模拟连续退火, 其工艺路线为: 以15℃/s加热到710℃, 再以0.5℃/s加热到880℃保温80 s后, 以45℃/s快冷至室温。

沿热轧板和退火板的轧向制备金相试样和标距为50 mm的拉伸试样, 在MTS810试验机上测试材料的力学性能。用光学显微镜和ZEISS ULTRA 55型场发射扫描电镜观察截面微观组织形貌, 对部分退火样还采用lepera试剂侵蚀以观察其着色。分别用薄膜淬取复型技术和双喷减薄技术制取透射观察用试样, 并用JEM-2000FX 型透射电镜和X射线光谱仪(EDX)观察第二相粒子析出和确定析出相成分。使用SIEMENS D5000 X射线衍射仪测量试样沿厚度方向距离表面1/4处的{110}, {200}和{211}三个晶面的不完整极图, 由此计算取向分布函数(ODF), 以进行宏观织构分析。在配有HKL Channel 5 EBSD系统的场发射扫描电镜上观察退火板截面沿轧向的微观织构, 其扫描步长为0.5 μm。

2 实验结果和分析

2.1 微碳深冲钢的组织结构和力学性能

图1给出了A钢和B钢的热轧板与退火板(880℃退火)的扫描组织和彩色金相结果。从图1a, b可以看出, 两种钢的热轧板组织主要由铁素体基体及少量碳化物构成, A钢的晶粒尺寸明显比B钢的小, 且铁素体晶界更为不清晰, B钢中的多边形铁素体含量更高。经冷轧和两相区退火后两钢的组织形貌产生明显差异(图1c, d), A钢主要由多边形铁素体及晶界上附着少量马氏体相所构成。从图1c右上角的放大照片可见, 马氏体的晶界呈现出Mn的富集所造成的亮白色边圈。图1e彩色金相也证实, 在A钢中形成了体积分数约为3.6%的亮白色马氏体相。B钢的退火板主要含铁素体相, 且呈现沿轧向拉长的形态。扫描和彩色金相结果均表明铁素体晶界比较纯净, 未观察到硬质相(图1d, f )。随着Nb和Ti含量的增加基体固溶C含量将随第二相析出量的增多而减少, 使在退火过程中更易发生铁素体相变, 而奥氏体的淬透性降低, 抑制了马氏体相变。另外, Nb和Ti形成的第二相粒子在再结晶过程中抑制晶粒长大, 使B钢的铁素体晶粒表现为沿轧向拉长的组织特征^[8]。

显示原图| 下载原图ZIP| 生成PPT

图1   A钢和B钢的热轧板和退火板的组织形貌

Fig.1   Microstructure micrographs of hot-rolled plate and annealed sheet of A steel and B steel (a) hot-rolled plate of A steel; (b) hot-rolled plate of B steel; (c) annealed sheet of A steel; (d) annealed sheet of B steel; (e) color-metallographic of A steel; (f) color-metallographic of B steel

图2a给出了两种钢退火板力学性能的比较。可以看出, A钢的屈服强度和屈强比明显低于B钢, 而延伸率和r值比B钢的高, 两种钢的抗拉强度差别不大。A钢的抗拉强度达到485 MPa, 总延伸率达到33%, 而且r值能达到1.3, 基本满足高强深冲钢的要求。这个结果说明, 在微碳钢中添加Nb和Ti也可实现深冲性能的优化, 同时还在铁素体基体中引入马氏体相变(图1c), 使其强度超过传统高强IF钢^[9]。图2b的拉伸曲线表明, 两钢的热轧板强度较高, 延伸率较低, 且存在约6%的屈服平台。这与热轧板中存在大量细小的弥散分布的第二相粒子有关。经冷轧和临界区退火后两钢的抗拉强度降低, 延伸率提高, B钢仍存在约3%的屈服平台, 而A钢几乎表现为连续屈服。

显示原图| 下载原图ZIP| 生成PPT

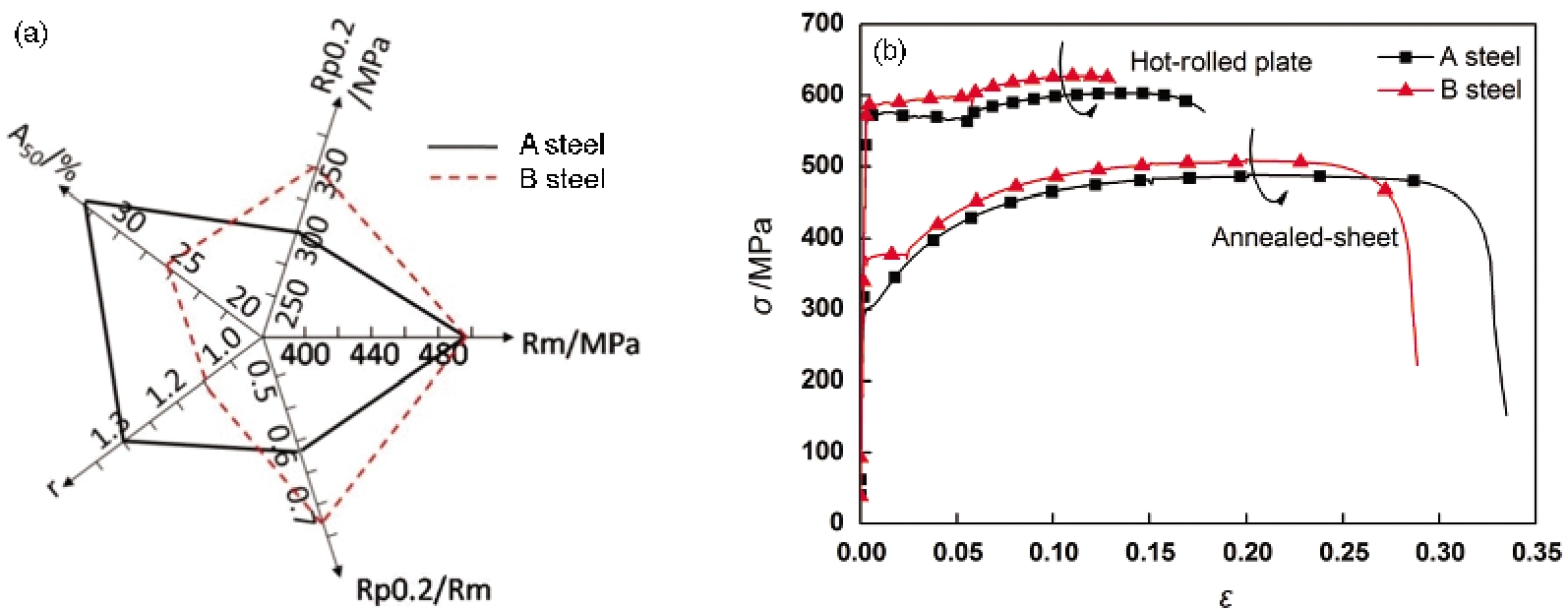

图2   两种钢的力学性能和拉伸曲线

Fig.2   Mechanical properties and stress-strain curves of two steels (a) comparison results of mechanical properties; (b) the engineering stress-engineering strain curves

2.2 微碳深冲钢的织构演变

用XRD技术分析了A钢和B钢从热轧板到退火板(880℃退火)的宏观织构, 图3给出了不同工艺下微碳钢φ2=45°的截面ODF图。对比图3a、d发现, 两种钢的热轧板织构较弱, 均有密度较低的γ纤维织构。γ纤维织构往往是体心立方金属在热轧过程产生的再结晶织构, 而在B钢中由于碳更多以析出相存在, 使铁素体再结晶更充分。因此, A钢的最大取向密度值(3.6)比B钢的(4.6)低。同时, 在A钢和B钢热轧板中有少量的铜型织构和高斯织构。此类织构, 是在轧制过程中产生的形变织构遗留到热轧板中。体心立方金属中的织构一般属于不稳定织构, 在后续的冷轧和退火过程中会向α和γ纤维织构转变^[10]。冷轧后两种钢均出现了明显的α和γ纤维织构(图3b, e), 还有一定量的旋转立方织构, 其它织构基本消失, 且织构强点集中在α纤维织构的{112}<110>和{223}<110>组分上。对比γ纤维织构强度, 可见冷轧板比热轧板均有所上升, 但是B钢的最大取向密度(7.8)略比A钢(8.4)的低。在冷轧过程中形变织构的产生决定于拥有有利取向的晶粒转动, 基体中的硬质相和第二相的析出都使其产生不均匀变形, 而使织构恶化。由于两钢均未经过临界区退火, 硬质相影响较小, 此时在B钢的热轧卷取过程中产生更多的第二相析出是其形变织构削弱的主要原因。在退火过程中有较高形变储能的γ纤维织构将优先形核, 并逐渐吞噬α纤维织构, 如图3c和f所示。两钢的α纤维织构均较弱, 织构强点均集中在γ线织构上, 且A钢的织构强度明显高于B钢, 这也是其r值偏高的主要原因。以上结果说明, 经历两相区退火后A钢中的相变并未对再结晶织构产生不利影响。N.Peranio的研究也表明^[11], 相变对基体织构影响较小, 而相变产物是弱化材料织构的主要原因。B钢中存在的第二相析出对再结晶织构的发展构成了强烈影响, 且超过对形变织构的影响, 再次验证了第二相在退火过程中对再结晶行为的影响是恶化其深冲性能的主要原因。

显示原图| 下载原图ZIP| 生成PPT

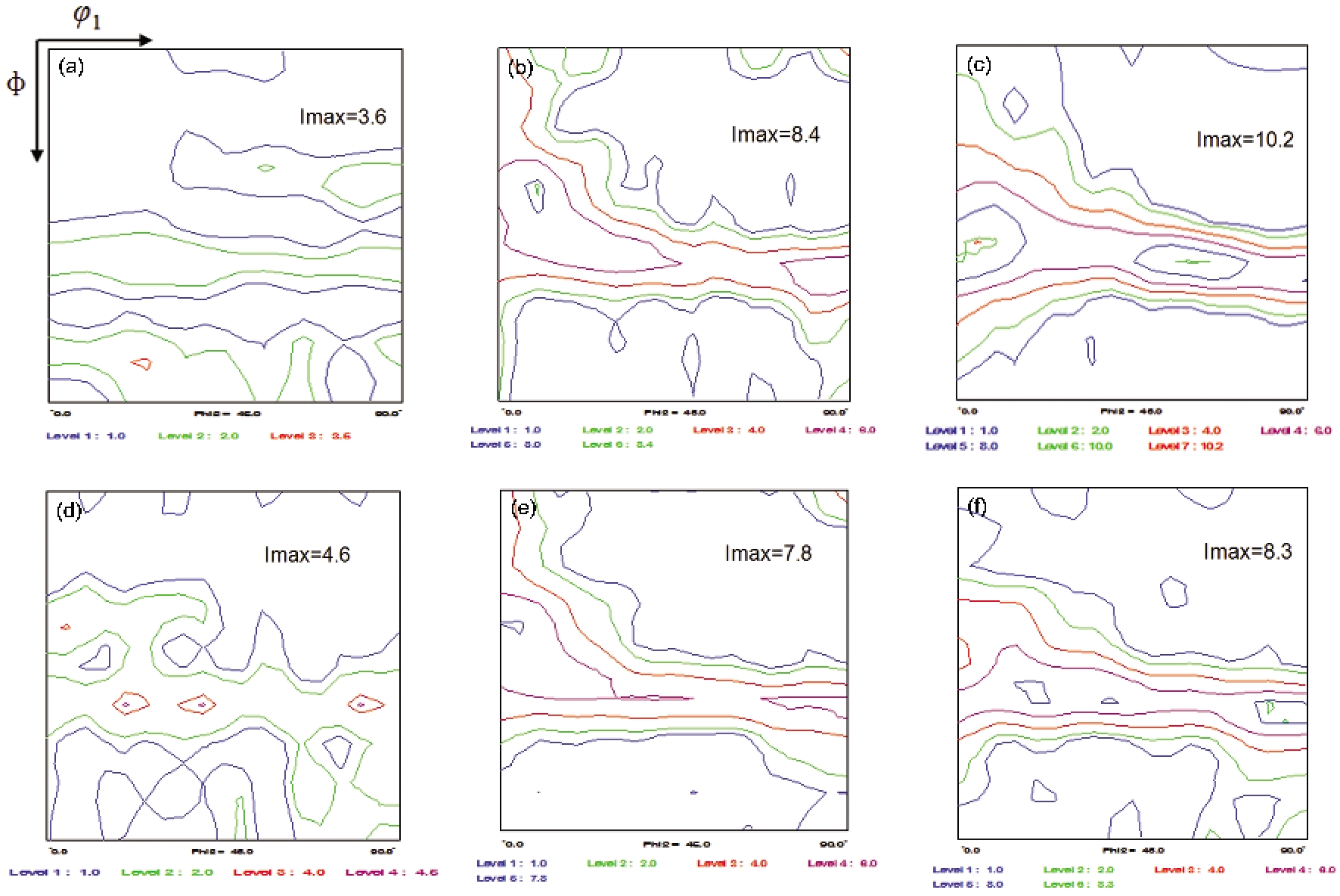

图3   A钢和B钢不同工艺下的φ2=45°的截面ODF图

Fig.3   φ2=45°section of ODF showing evolution of macro-texture of A steel (a-c) and B steel (d-f) after different process (a, d) hot-rolled plate; (b, e) cold-rolled sheet; (c, f) annealed-sheet

3 讨论

3.1 Nb和Ti对析出相的影响

图4给出了用JMatpro-v5软件计算的A钢和B钢中除铁素体和奥氏体外的主要析出相的静态热力学曲线。可以看出, 两钢的主要析出相为M(CN)、MN、Cemenitite、MnS和AlN, 其中M代表Nb、Ti或NbTi复合。两钢的M(CN)及MN析出物在650℃左右析出量达到峰值。因此, 在650℃模拟卷取后的热轧板中Nb、Ti及NbTi复合析出物的析出量达到最大, 从而固定了C和N间隙原子。同时, MnS和AlN的析出也可减少间隙原子, 使在冷轧和退火过程中有利织构充分发展。对比图4a, b还可发现, A钢中的M(CN)(蓝色线)和MN(黑色线)的析出量明显比B钢少, 进一步佐证了低Nb和Ti含量的A钢形成的第二相数量低于高Nb、Ti含量的B钢。

显示原图| 下载原图ZIP| 生成PPT

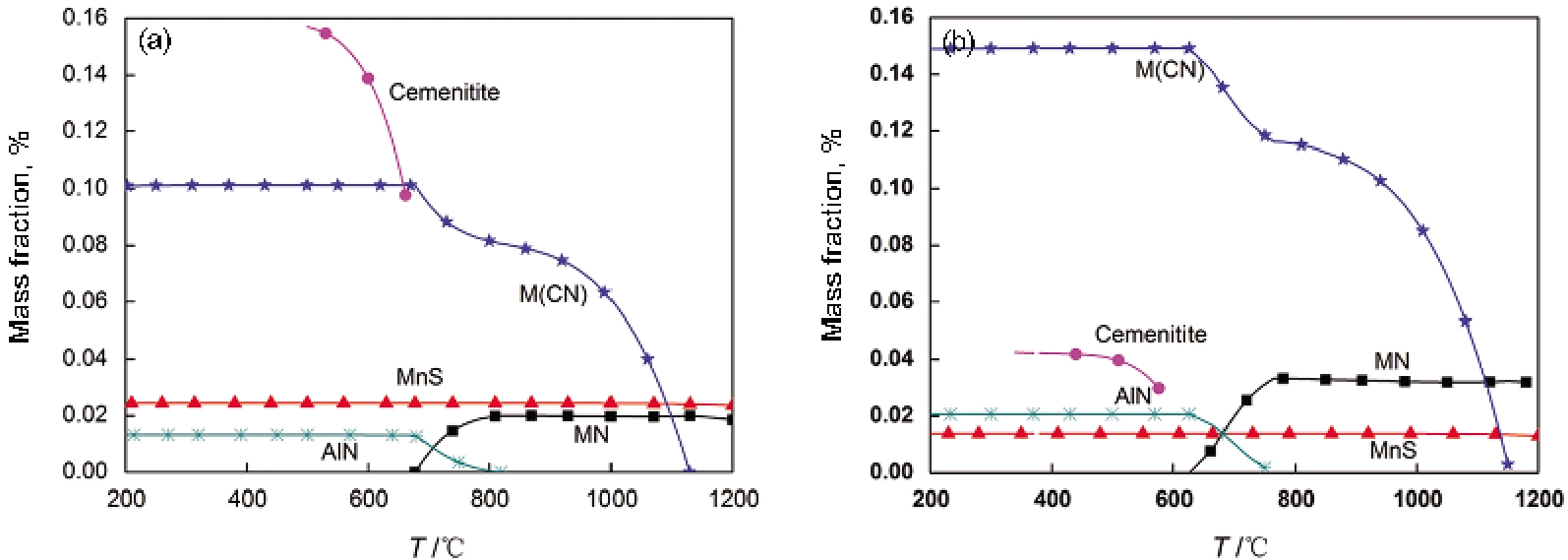

图4   析出相的质量分数与温度的关系

Fig.4   Cycle curves of mass fraction of precipitate with temperature (a) A steel; (b) B steel

为了进一步验证上述计算结果, 图5给出了两钢的第二相析出形态及位错形态的TEM观察结果。可以看出, 两钢都有如图5a所示的典型的Nb和Ti的复合析出粒子, 其中方形粒子为Ti基第二相, 主要在冶炼和热轧高温阶段形成, 以TiN或Ti(C, N)为主。在随后的冷却过程中Nb基碳化物在晶体点阵畸变较大的晶界、亚晶界及位错等缺陷处优先形核, 促使(Nb, Ti)(C, N)复合析出粒子的形成, EDX谱线也证实了这一结果(图5j)。该类析出稳定性较高, 尺寸较大, 有固定C、N间隙原子的作用。另一类析出物如图5b所示, 主要是低温阶段形成的尺寸约20 nm的球形NbC粒子(图5k)。该类粒子易在晶界或晶界附近形成, 对晶界的迁移有拖拽作用。图5b还表明, 在铁素体基体内有大量弥散分布的细小析出物(白色方框所示)。进一步的观察结果如图5c所示, 该析出物尺寸为个位纳米级, 其衍射图谱如图5d所示, 经标定此衍射图对应为面心立方结构的MC型析出相, EDX结果表明为Nb基碳氮化物析出(图5l)。两钢热轧板拉伸时均出现约6%的屈服平台(图2b), 其产生机制可归结为两类。一类是基体中固溶的间隙原子在位错线附近的聚集引起的“柯氏气团”对位错的钉扎, 另一类是细小弥散的析出相与位错线的交互作用^[12]。尽管大量第二相的析出固定了基体中的间隙原子, 但是弥散析出的第二相与位错的交互作用导致位错滑移难以顺利进行, 因此两钢的热轧板均有较高的屈服强度和较长的屈服平台。经两相区退火后, 随着热轧板中部分析出粒子的回溶退火板的屈服平台长度有所减小。但是A钢的析出粒子量(图5f, g)比B钢少(图5h, i)), 该结果与图4给出的计算结果相符。因此, B钢在退火后仍出现约3%的屈服平台。第二相粒子析出只是影响屈服平台的因素之一, A钢经两相区后产生了3.6%(体积分数)的马氏体相。朱国明等^[13]认为, 双相钢中的马氏体相变在铁素体晶内及晶界诱发大量的可动位错, 从而消除部分屈服平台。

显示原图| 下载原图ZIP| 生成PPT

图5   A钢和B钢的热轧板和退火板的TEM观察结果和析出相的能谱

Fig.5   TEM images and EDX results of hot-rolled plate and annealed sheet of A steel and B steel (a-c) morphology of particles in hot-rolled plate of A steel; (d) dislocation locking in hot-rolled plate of A steel; (e) precipitate in annealed sheet of A steel; (f) precipitate in annealed sheet of B steel; (g-i) EDX results of hot-rolled plate

3.2 析出相对织构的影响

Nb和Ti形成的第二相粒子, 对在微碳钢退火过程中形成的再结晶织构产生强烈影响。析出相对再结晶的影响, 主要表现在两个方面。一方面, 析出相与位错的交互作用使位错的攀移和交滑移难度增加, 抑制了小角度晶界的形成以及亚晶的形成与长大, 从而影响晶粒的回复行为并阻碍有利取向的再结晶晶核的形成^{[14, 15]}; 另一方面, 是Zener等^[16]给出的再结晶的驱动力F

(1)F=MP=M(PD-PC-PZ)=M0exp(-QKT)(∂ρGb22-2γbR-3Fvγbdp)

式中M为晶界迁移能、P_D形变储能、P_C晶界弯曲阻力、P_Z第二相粒子钉扎力, Q为热激活能、T为温度、ρ位错密度、G_b剪切模量、γ_b晶界能、R晶粒半径、F_v第二相粒子的体积分数、d_p第二相粒子半径。可以看出, 随着析出相粒子半径d_p的减小体积分数F_v的增多, 钉扎力在逐渐增大, 再结晶驱动力在逐渐减小, 再结晶被抑制。该过程通过增加大角度晶界的迁移阻力以阻碍晶粒长大。因此, B钢经历退火后较多的弥散析出相抑制了再结晶的充分发展, 使铁素体沿轧向拉长, 而A钢表现为均匀分布的多边形铁素体晶粒特征(图1d, f)。

在体心立方金属的再结晶过程中具有较高Taylor因子及相应较高形变储能的{111}取向晶粒优先形成再结晶晶核, 在再结晶的后期逐渐吞噬周围形变的α纤维晶粒而长大, 也即γ纤维晶粒的“定向形核”机制^[17]。如图6中的EBSD结果所示, A钢在770℃快冷后仍有一定量的形变晶粒, 且已发生再结晶的晶粒多为<111>//ND取向(蓝色)(图6b), 而形变晶粒多为<001>//ND取向(红色)。这个结果说明, <111>//ND再结晶织构的发展与再结晶程度的高低的密切相关。A钢和B钢经历退火后再结晶织构类型差异较小, 均为γ纤维织构, 但是B钢的织构强度比A钢的低, 导致其r值偏低。这主要归因于B钢经退火后仍形成较多的第二相粒子在再结晶后期阻碍了γ纤维织构的发展, 尤其是{223}<110>和{111}<110>取向, 而A钢中由于较低含量的Nb和Ti, 减少了第二相粒子析出数量, 同时在临界区退火过程中部分C扩散到过冷奥氏体中, 快冷后形成了马氏体, 有利于基体排碳, 因此其再结晶织构得到了充分发展。由此可见, 析出粒子尺寸较大且稀疏分布在基体中反而有利于再结晶形核, 若形成纳米级细小粒子且弥散分布在基体中反而阻碍再结晶织构的发展。

显示原图| 下载原图ZIP| 生成PPT

图6   A钢770℃的EBSD观察的衬度图和取向成像图(OIM)

Fig.6   EBSD test results of A steel at 770℃ annealing (a) contrast diagram; (b) orientation imaging

4 结论

1. 在微碳钢中添加Nb和Ti可充分固定基体中的固溶碳, 发展再结晶织构, 两相区退火工艺可实现以铁素体为基体、在晶界上分布约3.6%的马氏体的组织特征, 使最终的抗拉强度为485 MPa, 延伸率为33%, r值达到1.3。

2. 在Nb、Ti复合添加的微碳深冲钢中析出相主要由尺寸较大(Nb, Ti)(C, N)复合析出物以及尺寸较小的Nb基碳化物和碳氮化物构成, 随着Nb和Ti添加量的增加第二相析出数量明显增多, 马氏体相变难度加大, 第二相与位错的交互作用导致较长的屈服平台。

3. 随着Nb和Ti含量的增加微碳钢的深冲性能恶化, 因为弥散分布的尺寸较小的析出物在再结晶后期抑制γ纤维再结晶织构的发展, 尤其是{223}<110>和{111}<110>取向的织构。
