用真空自耗熔炼制备了不同C含量的三种阻燃钛合金铸锭(直径120 mm),其名义成分分别为Ti-35V-15Cr、Ti-35V-15Cr-0.075C和Ti-35V-15Cr-0.15C。将铸锭包套挤压成直径为25 mm的棒材,观察了铸锭和挤压棒材的微观组织,测试并分析了挤压棒材的室温拉伸性能、高温拉伸性能、热稳定性能、高温蠕变以及持久性能。结果表明:添加C使阻燃钛合金热挤压后的晶粒显著细化,使其室温和高温拉伸塑性提高;由于碳化物的吸氧作用,添加C的合金热稳定性能显著提高;添加适量的C可提高阻燃钛合金的高温蠕变和持久性能。
关键词:
The ingots with 120 mm diameter of burn resistant Ti-alloys with nominal composition of Ti-35V-15Cr, Ti-35V-15Cr-0.075C and Ti-35V-15Cr-0.15C were produced by vacuum arc consumable smelting. These ingots were deformed into bars with 25 mm diameter by sheathed extrusion. The microstructures of the ingots and extruded bars of burn resistant Ti-alloys were investigated. The tensile property, thermal stability and creep properties of the extruded bars of burn resistant Ti-alloys were tested under different conditions. The results show that burn resistant Ti-alloys with C addition have better ductility in tensile test due to refined grain size resulted from the sheathed extrusion process. Carbide can act as a stable sink for dissolved oxygen in the matrix, to improve the tensile ductility of the alloy even after hot exposure. In sum, the moderate C addition can improve the creep properties of burn resistant Ti-alloys.
Keywords:
本文引用格式
孙欢迎, 赵军, 刘翊安, 张泉, 曹京霞, 黄旭.
SUN Huanying, ZHAO Jun, LIU Yi'an, ZHANG Quan, CAO Jingxia, HUANG Xu.
1 实验方法
制备以Ti-35V-15Cr为主要成分、不同C含量的三种合金,分别为:Ti-35V-15Cr、Ti-35V-15Cr-0.075C及Ti-35V-15Cr-0.15C。
实验用原材料为零级海绵钛、高纯钒、高纯铬、碳粉,每个成分投料8 kg,经三次真空自耗熔炼得到直径为120 mm的铸锭。从铸锭上沿轴向取料并机械加工成直径为50 mm的挤压坯料,钛合金坯料外加装45#钢包套,中间隔一层保温材料。设定挤压温度为1150℃(保温时间60 min),挤压比为4进行挤压成形,得到直径为25 mm的棒材。
在光学显微镜下观察铸锭和挤压棒材的微观组织,金相试样经砂纸粗磨、精磨、电解抛光及腐蚀。为了得到比较均匀的晶粒组织,将Ti-35V-15Cr合金挤压棒材进行条件为1020℃/1.5 h/AC固溶+580℃/4 h/AC的时效热处理,Ti-35V-15Cr-0.075C和Ti-35V-15Cr-0.15C合金挤压棒材进行880℃/1.5 h/AC固溶+580℃/4 h/AC的时效热处理,然后沿轴向取料机械加工为标距尺寸ϕ3×25 mm的圆形拉伸试样和标距尺寸ϕ5×25 mm的蠕变试样,分别进行室温拉伸、550℃高温拉伸、550℃/100 h热稳定拉伸、550℃/400 MPa持久和550℃/250 MPa/100 h蠕变性能试验。每项性能测试两个试样,取实验数据的平均值。拉伸试验在Instron试验机上以2×10-3 s-1拉伸速率进行测试,在Quanta 600型扫描电子显微镜上进行断口形貌观察。
2 结果和分析
2.1 微观组织
图1
图1
不同C含量阻燃钛合金铸锭的显微组织
Fig.1

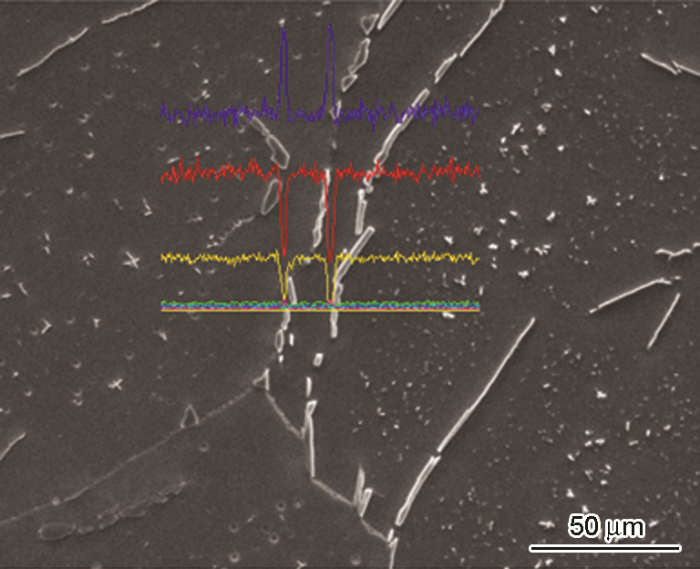

Microstructures of ingots of burn resistant titanium alloys with different C addition: (a) Ti-35V-15Cr, (b) Ti-35V-15Cr-0.075C, (c) Ti-35V-15Cr-0.15C
图2
图3
图3
各元素的能谱扫描曲线
Fig.3

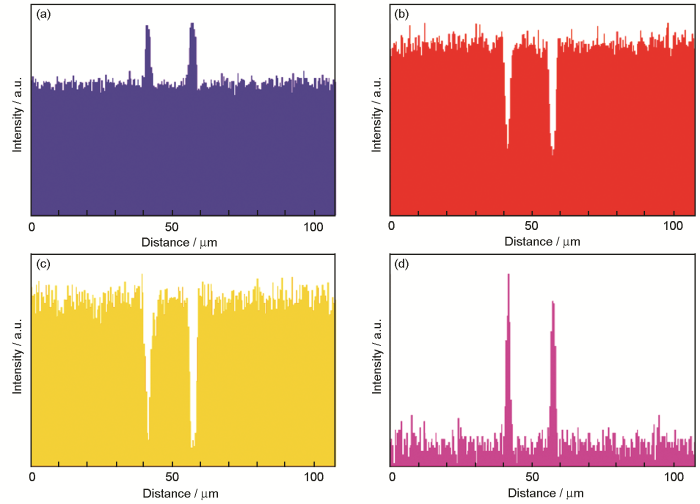

Distribution curve of elementary compositions in the experimental alloy by EDX analysis (a) Ti, (b) V, (c) Cr, (d) C
阻燃钛合金铸锭中呈枝条分布的碳化物第二相会降低材料的热变形性能。即使不添加C元素,阻燃钛合金的热变形性能也很差,很难进行常规开坯锻造。热挤压是阻燃钛合金铸锭开坯加工的有效方法,因为挤压加工有强烈的三向压应力状态,使材料可承受更大的塑性变形而不发生开裂。对不同C含量的阻燃钛合金铸锭进行挤压比为4的热挤压加工,不同C含量的挤压棒材微观组织如图4所示。可以看出,不添加C元素的阻燃钛合金只在粗大的铸态晶粒的晶界处出现再结晶小晶粒,形成大小混晶的微观组织。而添加C元素后,除了铸态晶界处,在均匀分布的枝条状碳化物第二相周围也出现了大量的再结晶小晶粒,可显著细化晶粒,形成细小而均匀的晶粒组织。枝条状碳化物也发生破碎细化,呈球状或短棒状弥散分布在β相钛合金基体上。由此分析,添加C元素的阻燃钛合金,经热挤压开坯后热变形性能显著提高。
图4
图4
不同C含量阻燃钛合金挤压棒材的显微组织
Fig.4

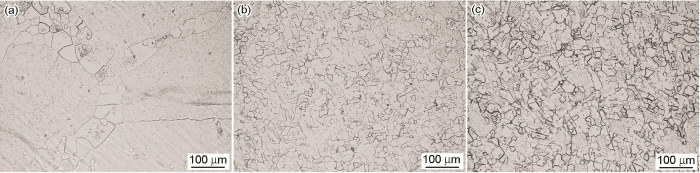

Microstructures of extrusion bars of burn resistant titanium alloys with different C addition (a) Ti-35V-15Cr, (b) Ti-35V-15Cr-0.075C, (c) Ti-35V-15Cr-0.15C
2.2 室温拉伸性能
表1列出了不同碳含量阻燃钛合金挤压棒材的室温拉伸性能的比较。可以看出:添加碳元素使阻燃钛合金的塑性有显著提高。添加0.075%的碳元素使抗拉强度提高,添加0.15%时抗拉强度下降,而屈服强度随含碳量增加一直下降,并且添加0.15%时急剧下降。由微观组织分析可知,阻燃钛合金在热挤压过程中添加C元素可以显著细化晶粒,从而提高合金的塑性。细化晶粒可以使合金强化,与碳化物第二相弥散强化的共同作用下,阻燃钛合金强度应该随着C含量的增加而提高。但是试验数据显示,C元素添加0.075%时合金强度相差不大,而添加0.15%时屈服强度下降明显。这表明,碳化物对合金有上述强化作用,但是碳化物过量使合金强度明显降低。阻燃钛合金中的碳化物与合金基体界面结合并不紧密,变形时容易在结合面处产生裂纹,并扩展直至最终断裂[13]。这应该是碳化物削弱合金强度的主要原因。图5给出了不同碳含量下合金室温拉伸试样的断口形貌。可以看出,阻燃钛合金室温拉伸断口形貌呈现韧窝+韧性沿晶断裂的混合断裂特征,而不添加C元素的试样韧性沿晶断裂所占比例较高,说明其塑性较差。
表1 不同碳含量合金的室温拉伸性能
Table 1
Alloys | σb/MPa | δ5/% | ψ/% | σp0.2/MPa |
---|---|---|---|---|
Ti-35V-15Cr | 1042 | 10 | 15 | 1028 |
Ti-35V-15Cr-0.075C | 1071 | 18.4 | 33 | 1005 |
Ti-35V-15Cr-0.15C | 1034 | 21 | 38.1 | 952 |
图5
图5
不同碳含量合金的室温拉伸断口形貌
Fig.5

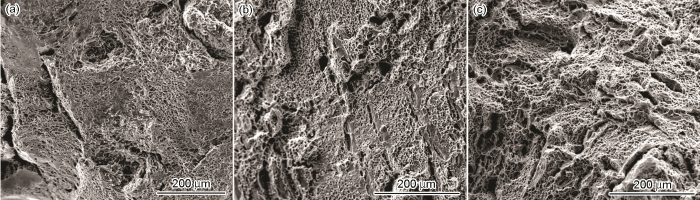

SEM fractographs of room temperature tensile samples of alloys with different C addition: (a) 0%, (b) 0.075%, (c) 0.15%
2.3 550℃拉伸性能
表2列出了不同碳含量阻燃钛合金挤压棒材的550℃拉伸性能的比较。可以看出,与室温拉伸数据比较:三种合金在550℃拉伸时强度下降明显,而塑性都有所提高。与室温拉伸相比高温拉伸的特点是,不加C的合金塑性比室温拉伸有明显提高,三种C含量合金的强度和塑性差别不大。对室温拉伸性能的分析表明,C含量影响合金室温塑性的主要原因是晶粒大小。而高温拉伸变形时合金内的位错运动相对容易,在晶界处的位错塞积程度相对室温拉伸小得多,因此晶粒大小影响合金塑性的程度也就比较小。由于晶粒比较粗大的不加C合金晶界处位错塞积程度降低最多,其塑性提高也就最明显。图6给出了不同碳含量下合金550℃拉伸试样的断口形貌。可以看出,与室温拉伸断口相比,呈现韧窝断裂特征,但韧窝较浅,而且观察到有条状碳化物留下的痕迹,这也说明碳化物与合金基体结合不紧密,550℃拉伸变形时在碳化物第二相处产生裂纹并扩展开裂。
表2 不同碳含量合金的550℃拉伸性能
Table 2
Alloys | σb/MPa | δ5/% | ψ/% | σp0.2/MPa |
---|---|---|---|---|
Ti-35V-15Cr | 860 | 17.6 | 40.2 | 711 |
Ti-35V-15Cr-0.075C | 854 | 20 | 46.6 | 688 |
Ti-35V-15Cr-0.15C | 846 | 22.9 | 43.3 | 686 |
图6
图6
不同碳含量合金在550℃的拉伸断口形貌
Fig.6

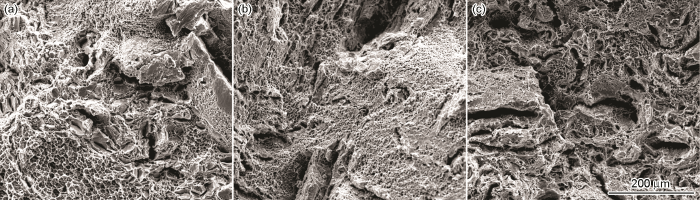

SEM fractographs of 550℃ tensile samples of alloys with different C addition (a) 0%, (b) 0.075%, (c) 0.15%
2.4 热稳定性能
表3列出了不同碳含量阻燃钛合金550℃/100 h热稳定性能的比较。从表3可以看出:不同碳含量合金经热暴露后其强度、塑性与室温拉伸规律相似。随着碳含量的提高抗拉强度先增加后下降,屈服强度持续下降,而塑性持续增加;与室温拉伸数据相比,不同碳含量的阻燃钛合金经550℃/100 h热暴露后塑性都有下降,但是随着碳含量的提高其塑性的下降程度明显降低。由于热暴露后表面氧化导致三种合金的塑性下降程度相差不大,而不同C含量合金热暴露后塑性下降程度明显不同,可以推测是热暴露后组织的变化引起的。表3给出了合金热暴露后延伸率和断面收缩率数据下降的百分比,分别用δ5d和ψd表示。可以看出,添加了碳元素的合金其热稳定塑性显著提高。
表3 不同碳含量合金的550℃/100 h热稳定性能
Table 3
Alloys | σb/MPa | δ5/% | δ5d | ψ/% | ψd | σp0.2/MPa |
---|---|---|---|---|---|---|
Ti-35V-15Cr | 986 | 1.7 | 83% | 3.6 | 76% | 978 |
Ti-35V-15Cr-0.075C | 1001 | 12 | 35% | 29.7 | 10% | 945 |
Ti-35V-15Cr-0.15C | 970 | 16.0 | 24% | 28.4 | 25% | 915 |
图7
图7
不同C含量合金的热稳定断口形貌
Fig.7

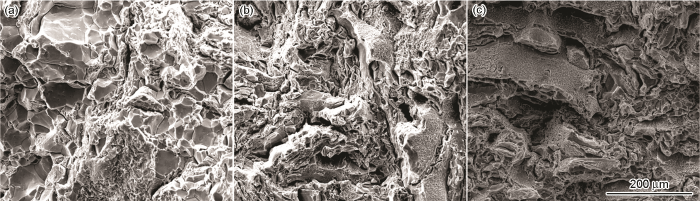

SEM fractographs of room temperature tensile samples exposed at 550℃ for 100 h of alloys with different C addition (a) 0%, (b) 0.075%, (c) 0.15%
2.5 蠕变和持久性能分析
表4列出了不同碳含量阻燃钛合金在550℃/250 MPa/100 h条件下的蠕变性能比较,表5列出了合金在550℃/400 MPa条件下持久性能的比较。可以看出:碳含量对阻燃钛合金高温蠕变和持久性能的影响规律相似。与不加碳元素的合金相比,添加0.075%碳合金的蠕变和持久性能都有所提高。其原因是,硬而脆的碳化物颗粒,明显地阻碍位错的运动,对合金的高温蠕变和持久性能有利[15]。而添加0.15%碳的合金比添加0.075%碳的合金蠕变和持久性能更差,与碳化物与合金基体结合不紧密有关。尤其是在550℃的高温条件,在合金基体上出现空洞,添加过量的碳元素降低其蠕变和持久性能。由此可见,对于阻燃钛合金存在一个碳含量的最佳值,初步判断为0.08%左右,这时合金的蠕变和持久性能最高。
3 结论
(1) 在Ti-V-Cr系阻燃钛合金中添加C元素后生成了枝条状分布的碳化物,在热挤压变形过程中碳化物破碎使晶粒显著细化。
(2) 添加C的阻燃钛合金热变形后晶粒细化,使室温和高温拉伸塑性提高,而对拉伸强度影响不大。
(3) 添加C使阻燃钛合金的热稳定性能显著提高,因为碳化物吸氧抑制了α相沿晶界析出,但是添加0.075%碳和添加0.15%碳对合金热稳定塑性的影响不大。
(4) 添加适量的C可提高阻燃钛合金高温蠕变和持久性能,但是过量添加对合金的蠕变和持久性能不利。
